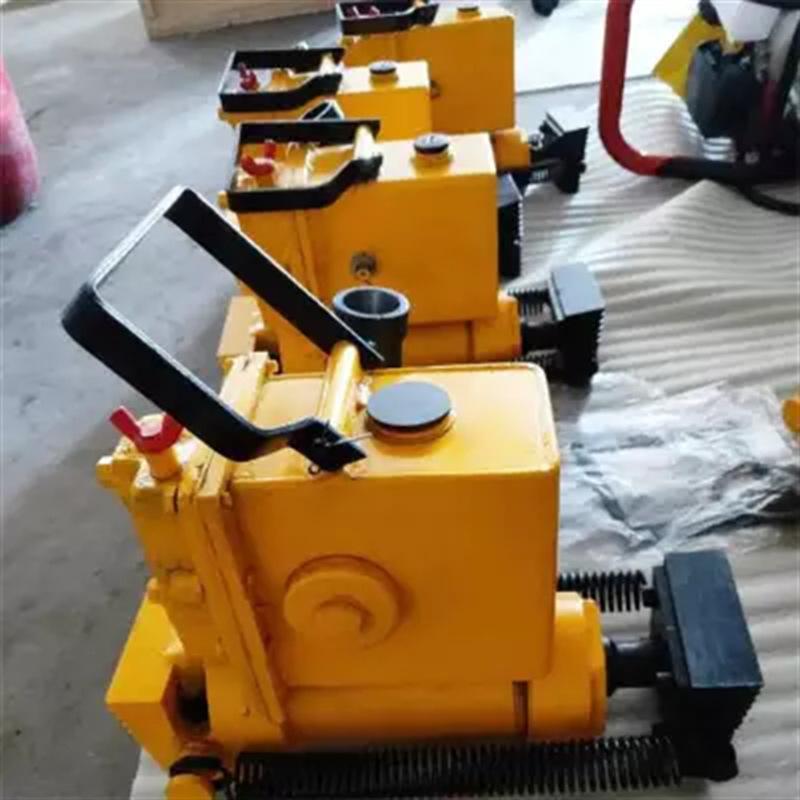

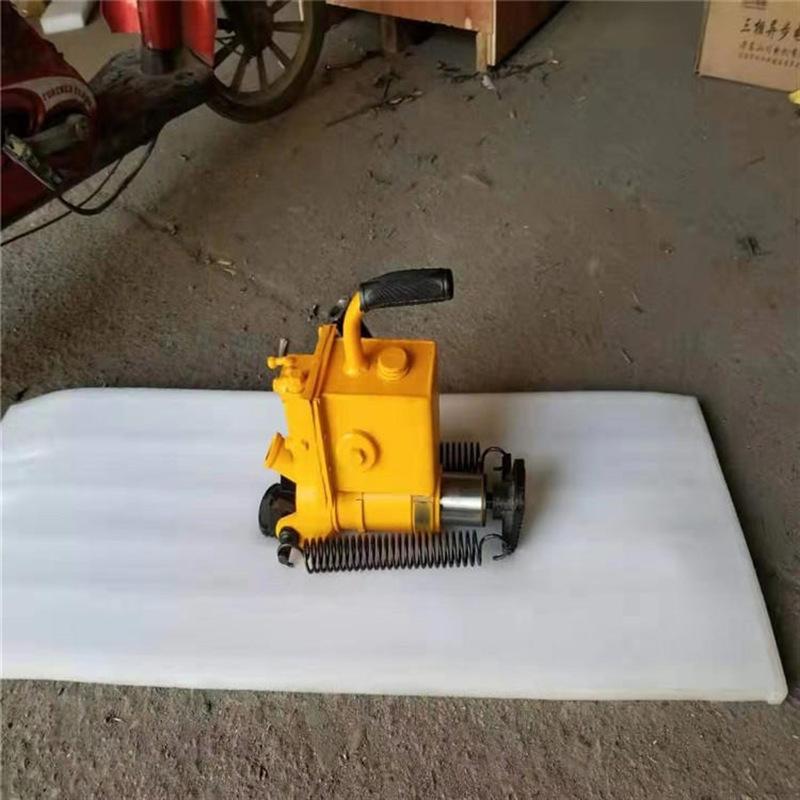

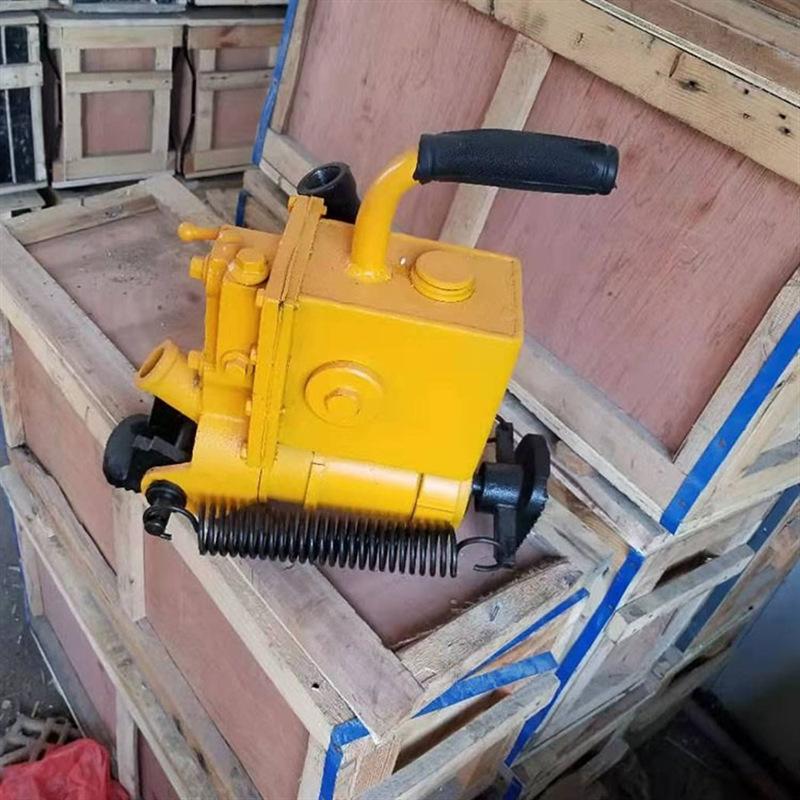

A travessa quadrada hidráulica é uma máquina que ajusta o espaçamento e o ângulo das travessas. Adota uma estrutura de macaco hidráulico portátil, que possui baixa intensidade de trabalho, alta eficiência, economia de trabalho e fácil de transportar. A travessa quadrada hidráulica é usada para ajustar o espaçamento das travessas ferroviárias, promover o espaçamento equilibrado das travessas na linha e distribuir razoavelmente a tensão da via para evitar deformações e danos aos trilhos.
A almofada hidráulica quadrada é composta por um cilindro de trabalho, uma bomba de óleo de êmbolo, um tanque de combustível, uma válvula de descarga, um corpo base do cilindro e uma cabeça móvel. Sua estrutura adota o princípio do macaco hidráulico.
O cilindro de óleo de trabalho é composto por pistão, anel de pistão, cilindro de óleo, anel de vedação, mola de retorno, conector e outras peças principais. Quando o óleo de alta pressão entra no cilindro de óleo pela válvula de descarga da bomba de óleo, ele empurra o pistão para se mover ao longo de seu eixo. Depois que a válvula de descarga for aberta, o pistão será redefinido automaticamente sob a ação da mola de retorno. Seu curso de trabalho é controlado pelo tamanho estrutural.
A bomba de óleo do êmbolo é composta por um núcleo de bomba, uma luva de bomba de óleo, uma tigela de couro, um anel de vedação e um corpo de válvula. O corpo da válvula é uma combinação de duas válvulas de retenção de esfera com funções de sucção e descarga de óleo. A válvula de descarga completa a função de abertura da válvula empurrando a esfera de aço através da haste da válvula.
O tanque de óleo, o cilindro de óleo, a bomba de óleo do êmbolo, etc. estão todos conectados ao corpo da base do cilindro por roscas. A parte superior móvel é conectada ao conector na extremidade do cilindro de óleo e pode ser inclinada para cima ou para baixo para se adaptar aos requisitos de inclinação da lateral da almofada de háfnio.

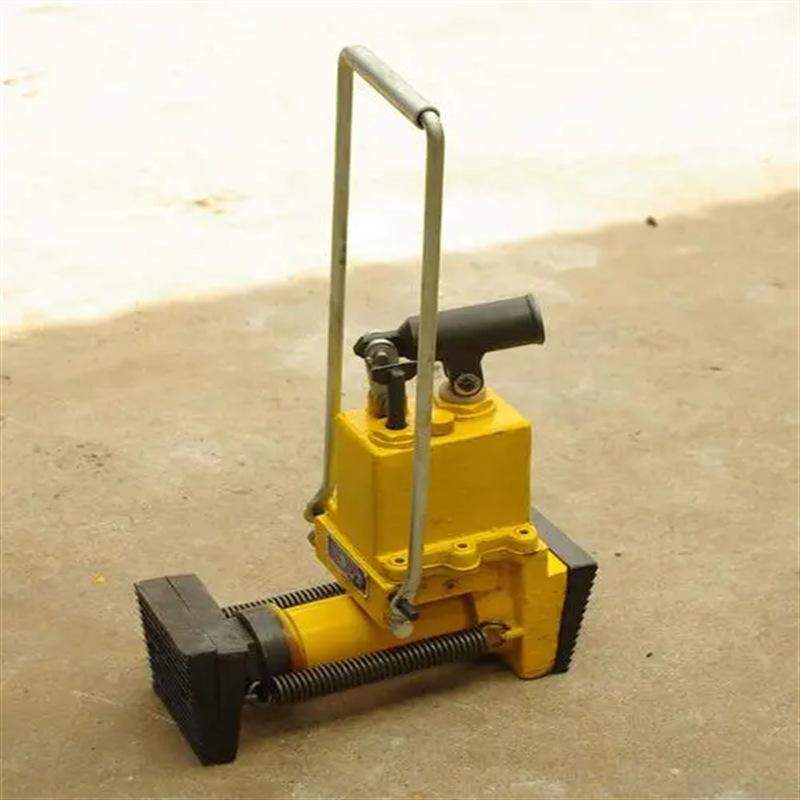

A travessa quadrada hidráulica YFZ-80 é uma máquina para ajustar o espaçamento e o ângulo das travessas. Adota uma estrutura de macaco hidráulico portátil, que tem as vantagens de baixa intensidade de trabalho, alta eficiência de trabalho, economia de trabalho e fácil transporte.
Parâmetros técnicos
1. Ajuste máximo: 90 mm
2. Ajuste a junta controlável: 130 mm
3. Pressão do óleo de trabalho: 34mpa (80KN)
4. Força operacional máxima da alça: 260N
5. Dimensões: comprimento 275, largura 122, altura 233 (mm)
6. Peso líquido: 10,5 kg
