60 toneladas WAW-600B microcomputador de controle eletro-hidráulico servo hidráulico universal máquina de teste de material metálico máquina universal máquina universal

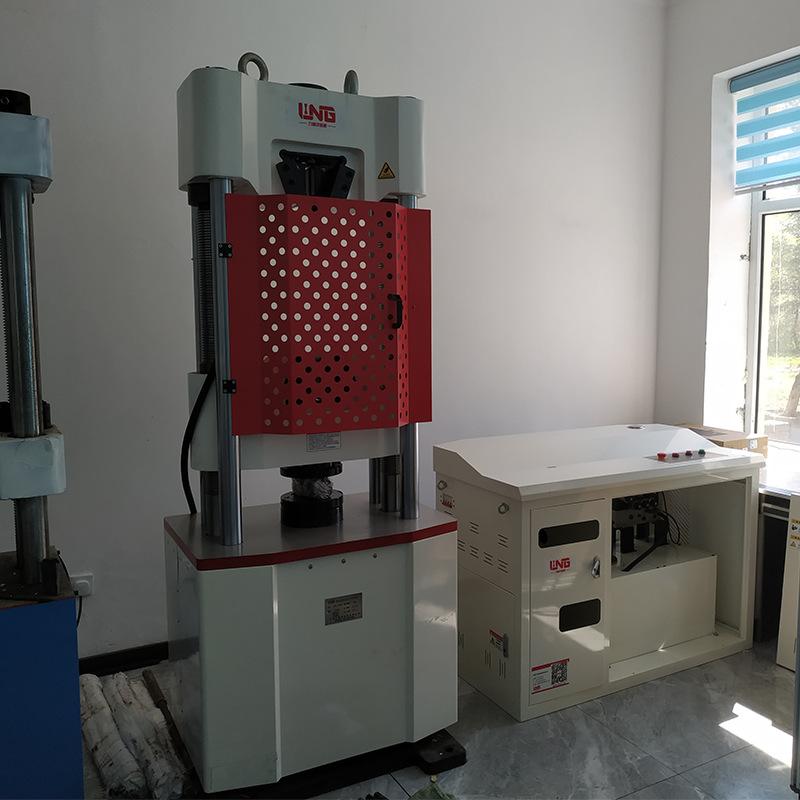

O motor principal da máquina universal de testes servo-hidráulicos eletro-hidráulicos controlada por microcomputador adota uma estrutura de motor principal com um cilindro inferior e é usado principalmente para testes de tensão, compressão e flexão de metais e não metais.
É aplicável aos campos de aço, metalurgia, construção, indústria militar, faculdades e universidades, instituições de pesquisa científica, etc. A operação de teste e o processamento de dados atendem aos requisitos de tensão de metal, compressão e outros padrões. E os métodos de processamento de dados que atendem a diferentes padrões podem ser configurados de acordo com as necessidades do cliente.
A função principal
1. Anfitrião
A máquina principal adota o cilindro de óleo sob a máquina principal, o espaço de alongamento está localizado acima da máquina principal e o espaço de teste de compressão e flexão está localizado entre a viga inferior da máquina principal e a bancada de trabalho.
2. Sistema de transmissão
O levantamento da viga transversal central adota o motor para acionar o parafuso de avanço para girar através da roda dentada para ajustar a posição espacial da viga transversal central e realizar o ajuste do espaço de alongamento e compressão.
3.Sistema hidráulico
O princípio hidráulico é mostrado na Figura 2, que é um sistema de controle de velocidade de entrada de óleo adaptável à carga.
|
número de série |
Nome do Projeto |
parâmetro |
|
1 |
Força máxima de teste kN |
300 |
|
2 |
Erro relativo da indicação da força de teste |
≤±1% do valor de indicação |
|
3 |
Faixa de medição de força de teste |
2%~100% da força máxima de teste |
|
4 |
Faixa de controle de tensão de velocidade constante (N/mm·S-1) |
2~60 |
|
5 |
Faixa de controle de deformação de velocidade constante |
0,00025/s~0,0025/s |
|
6 |
Faixa de controle de deslocamento de velocidade constante (mm/min) |
0,5~50 |
|
7 |
Método de fixação |
Fixação hidráulica |
|
8 |
Faixa de diâmetro de fixação de amostra redonda mm |
Φ4 ～ Φ32 |
|
9 |
Faixa de espessura de fixação de amostra plana mm |
0-15 |
|
10 |
Largura de fixação de amostra plana mm |
70 |
|
11 |
Espaço máximo de teste de tração mm |
700 |
|
12 |
Espaço máximo de teste de compressão mm |
700 |
|
13 |
Dimensões do gabinete de controle mm |
Cerca de 1060*660*860 |
|
14 |
Dimensões totais do hospedeiro mm |
Cerca de 800*650*2180 |
|
15 |
Potência do motor kW |
2.2 |
|
16 |
Massa do hospedeiro kg |
1400 |
|
17 |
Distância livre entre colunas (mm) |
400 |
|
18 |
Dimensões das placas de pressão superior e inferior mm |
Φ150 |
|
19 |
Curso máximo do pistão mm |
200 |
|
20 |
Velocidade máxima de movimento do pistão mm/min |
Aproximadamente. 80 |
|
21 |
Velocidade de ajuste do espaço de teste mm/min |
cerca de 150 |
