Introdução do produto:

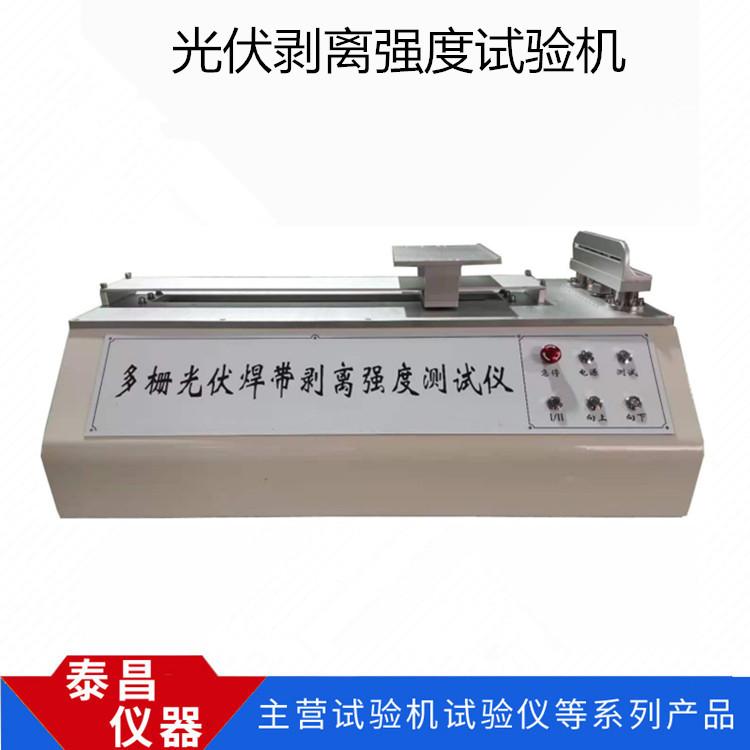

O testador de força de decapagem fotovoltaica de 12 canais para células solares foi especialmente projetado para a indústria de células fotovoltaicas. Ele pode esticar e decapar 12 tiras simultaneamente, reduzindo significativamente os custos de mão de obra. Testadores de força de decapagem fotovoltaica multicanal, como 5, 6, 9 e 12 canais, podem ser personalizados. O testador de força de decapagem de tiras fotovoltaicas é um instrumento especial desenvolvido por nossa empresa para testar a força de decapagem, a resistência à tração e outros parâmetros de materiais de silício, wafers de silício, células solares, módulos de bateria e outros produtos da indústria fotovoltaica. No entanto, os gabaritos e máquinas correspondentes devem ser equipados para testes de parâmetros diferentes. O desenvolvimento do software do instrumento integrou todos os requisitos de teste acima.

Com o rápido desenvolvimento da indústria solar fotovoltaica, os requisitos para a tecnologia de medição de células fotovoltaicas estão aumentando constantemente, assim como os requisitos de praticidade, conveniência, integração e inteligência dos equipamentos de detecção. Por esse motivo, atualizamos a nova geração de produtos. A nova geração de produtos incorpora conceitos de design humanizado, otimiza o design estrutural e aprimora o controle preciso para facilitar a detecção. 12 testes de grade principal podem ser realizados simultaneamente, o que não apenas melhora a velocidade de fixação e economiza tiras de solda, mas também economiza muitos custos de mão de obra, melhorando significativamente a eficiência da detecção. Testar a mesma célula pode ser pelo menos 10 a 12 vezes mais rápido do que um único teste de grupo, atendendo plenamente aos requisitos de teste das células fotovoltaicas de 12, 9, 5 e 4 grades convencionais do mercado. O processamento rápido de dados segmentado em múltiplos intervalos gera diretamente relatórios de teste com diferentes requisitos de teste, proporcionando aos clientes uma experiência de teste mais conveniente. O armazenamento de dados é feito por dados individuais independentes, e a consulta continua usando a pesquisa anterior de vários grupos em lote.

Vantagens do produto:

1. Possui uma ampla e precisa faixa de medição de velocidade e força de carregamento, e possui alta precisão e sensibilidade na medição e controle de carga, deformação e deslocamento.

2. Adota um design horizontal exclusivo, com características de estrutura compacta, funções completas e fácil operação; está em total conformidade com o padrão nacional GB/T 12914-91

O projeto é baseado nos requisitos do (método de alongamento de taxa constante). O design também se refere aos padrões nacionais e industriais acima, como GB13022-91, GB/T1040-92, GB2792-81, GB/T14344-9, GB/T2191-95, QB/T2171-95, etc.

3. Esta máquina de teste pode ser instalada com doze sensores de força. Com software inteligente de alta tecnologia, doze sensores podem ser usados ​​ao mesmo tempo e os dados de teste podem ser exibidos no software do computador ao mesmo tempo. A operação é livre de erros e conveniente.

4. Esta máquina de teste é usada especialmente para testes de resistência ao descascamento de 180 graus de células solares na indústria solar. A estrutura horizontal economiza espaço e é fácil de operar. O alongamento simultâneo das estações de trabalho pode reduzir a operação manual e economizar tempo de teste. Também pode testar uma ou duas estações de trabalho por vez. Os dados não serão afetados e a precisão é garantida.

5. Esta máquina é controlada por computador e usa programas de teste profissionais para análise e processamento de dados. Combinado com sensores de aquisição de força de alta resolução e chips de processamento de dados de alta precisão, apresenta aos clientes curvas de desempenho intuitivas e valores de dados processados ​​exigidos pelos clientes, permitindo que os clientes entendam o desempenho do produto de forma mais intuitiva e precisa, melhorando assim a qualidade do produto.

Parâmetros técnicos:

O instrumento está equipado com capacidade opcional: 100N; Sensores: 12;

Precisão do instrumento: ±0,5%;

Modo de operação do instrumento: operação do programa APP totalmente específico do computador; Resolução da força do instrumento: 1/500.000;

Precisão da força do instrumento: ±0,1% do valor indicado (1~100% FS);

Espaço de teste do instrumento: o curso de tração é de cerca de 400 mm, que pode ser personalizado de acordo com os requisitos do produto do cliente; Velocidade de deslocamento do teste do instrumento: 0,1 ~ 500 mm/min;

Resolução de deslocamento do instrumento: 0,001mm;

Comutação da unidade de instrumento: gf, kgf, N, lbf, etc.; Sistema de acionamento do instrumento: servo motor + conjunto de driver;

Sistema de transmissão de instrumentos: parafuso de esfera importado de Taiwan Hiwin; Tamanho da máquina do instrumento: cerca de 1000*500*450mm; Peso do instrumento: cerca de 50Kg;

Fonte de alimentação do instrumento: 2φ, 220V/50Hz, 5A;

Tamanho de wafer de silício compatível mm: 158, 166, 180, 210, 220; Largura experimental efetiva mm: 220mm;

Dispositivo de teste: dispositivo especial para teste de descascamento de células (aplicável a células com vários números de grade principal de 1 a 12BB); Limite: com função de limite.

Dispositivo elétrico: Dispositivo elétrico de célula de 12 grades personalizado de acordo com o produto do cliente

Características:

1. A tecnologia avançada de integração de chips e o sistema de aquisição e amplificação de dados projetado profissionalmente têm as vantagens de alta integração, estabilidade, confiabilidade e facilidade de uso. O software de controle pode obter automaticamente dados de teste, como resistência à tração, resistência à ruptura, resistência ao descascamento e alongamento. O editor de fórmula aberto pode calcular automaticamente a força, tensão, deslocamento, deformação e outros resultados de dados em qualquer ponto especificado durante o teste. O controle do processo de teste e processamento de dados atende aos requisitos dos padrões nacionais correspondentes para materiais metálicos e materiais não metálicos.

2. Modo de controle: velocidade fixa, deslocamento fixo, carga fixa e outros modos de controle são opcionais;

3. Zeragem automática: Após o início do teste, o sistema de medição se ajusta automaticamente para zero;

4. Mudança automática: muda automaticamente para a faixa apropriada de acordo com o tamanho da carga para garantir a precisão dos dados medidos;

5. Salvamento automático: Os dados de teste e as condições de teste são salvos automaticamente para evitar perda de dados causada pelo esquecimento de salvar;

6. Teste em lote: Para amostras com os mesmos parâmetros, um lote de testes pode ser concluído em sequência após configurá-los uma vez;

7. Modo de exibição: dados e curvas são exibidos dinamicamente junto com o processo de teste;

8. Travessia da curva: Após a conclusão do teste, a curva pode ser reanalisada e os dados correspondentes a cada ponto da curva de teste podem ser encontrados com o mouse;

9. Seleção de curva: Você pode selecionar tensão-deformação, força-deslocamento, força-tempo, tempo de deslocamento e outras curvas para exibição e impressão;

10. Troca de unidades: unidade de força: (g, kg, N, lb), unidade de tensão: (kg/mm2, N/mm2, MPa, lbf/in2) deslocamentoUnidade: (m, mm, pol.)

11. Relatório de teste: O relatório de teste pode ser programado e impresso no formato exigido pelo usuário, podendo ser exportado como arquivo EXCEL;

12. Proteção de segurança: Quando a carga exceder 2-10% da carga máxima, a proteção de segurança será implementada automaticamente;

13. Pode detectar e calcular automaticamente os indicadores de desempenho mecânico da amostra, podendo também intervir manualmente no processo de análise e corrigir os resultados da análise automática de acordo com os requisitos das normas relevantes para melhorar a precisão dos dados;

14. Corpo: Feito de perfis de alumínio de alta qualidade e especialmente tratado com tinta avançada, é bonito, durável e não muda de cor nem desbota.
