Frequência de saída
0,1 Hz ~ 3 MHz JC5603 JC5603P
0,1 Hz ~ 20 MHz JC5620 JC5620P
◆Saída de potência:
Máximo 50Vp-p, 1Ap-p (0,1Hz ~ 100Khz),
Desliga automaticamente acima de 100Khz
◆ Amplitude de saída
10Vp-p (carga de 50Ω)
Carga 20Vp-p1MΩ)
◆Sete formas de onda podem ser emitidas, incluindo onda senoidal, onda triangular, onda quadrada, etc.
◆Ciclo de trabalho ajustável: 20%~80% ou 50%
◆ Borda de onda quadrada:
30ns (JC5603 JC5603P)
20ns (JC5620 JC5620P)
◆Distorção de onda senoidal: ≤1%
◆ Modo de varredura: varredura linear, logarítmica, externa
◆ Impedância de saída:
50Ω (saída de frequência de função)
600Ω (saída síncrona TTL/CMOS)
◆Atenuação do sinal de saída: 0db/20dB/40dB/60dB
◆ Saída de sinal senoidal de frequência de ponto: 100 Hz 2Vp-p
◆Saída de sinal síncrono TTL/CMOS (nível CMOS 5V~15V ajustável)
◆ Faixa de medição do medidor de frequência: 0,1 Hz ~ 40 MHz
◆Dimensões: 280×210×85mm
◆Peso: Cerca de 3,5Kg

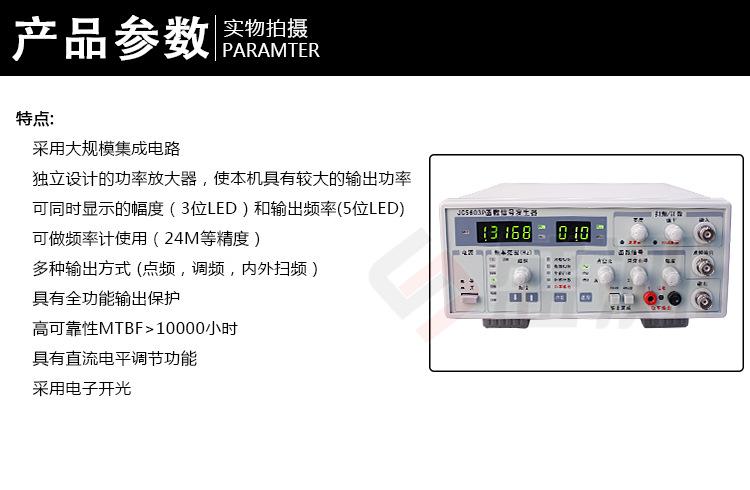

Características:
Circuito Integrado em Grande Escala
O amplificador de potência projetado de forma independente proporciona a esta máquina maior potência de saída

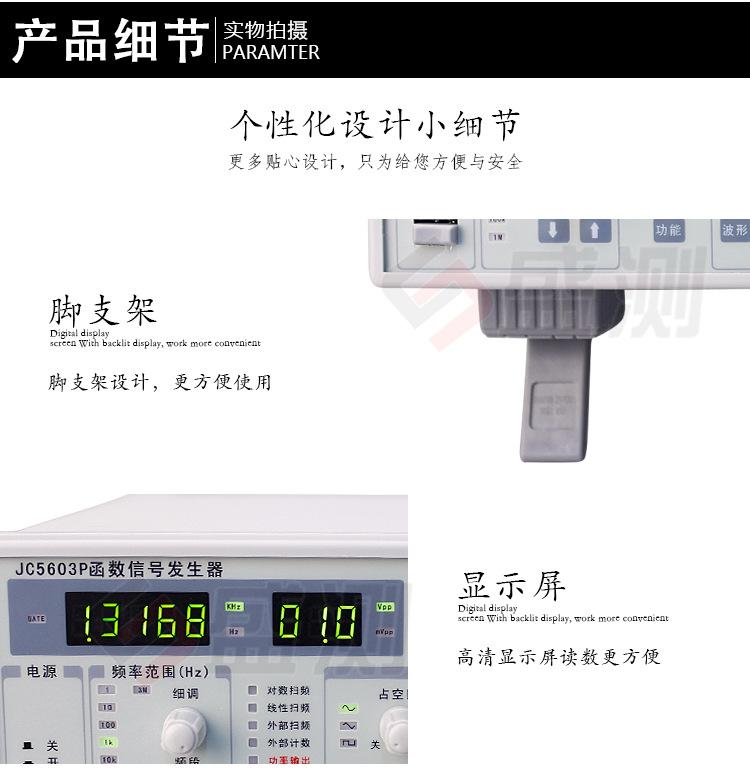

Amplitude (LED de 3 dígitos) e frequência de saída (LED de 5 dígitos) podem ser exibidas simultaneamente
Pode ser usado como medidor de frequência (24M e outras precisões)
Vários modos de saída (frequência de ponto, modulação de frequência, varredura de frequência interna e externa)
Com proteção de saída de função completa
MTBF de alta confiabilidade> 10.000 horas
Com função de ajuste de nível DC
Abertura eletrônica
