Máquina de teste de pressão da caixa, máquina de teste de resistência à compressão da caixa, testador de resistência à compressão da caixa vendas diretas da fábrica
Produzido por Jinan Yongce Equipamento Industrial Co., Ltd.Máquina de teste de compressão de caixa, máquina de teste de resistência de compressão de caixa, testador de resistência de compressão de caixa
1. Introdução do produto:
1. Estrutura hospedeira:
Adota estrutura tipo porta, forma de espaço duplo, tampa de liga de alumínio. A estrutura do mainframe é composta por parafuso esférico e trilho-guia linear de precisão, e todas as peças são processadas pelo centro de usinagem para garantir a tolerância dimensional e a precisão geral do mainframe.
2. Sistema elétrico:
São utilizados componentes elétricos de marca nacional, seguros e confiáveis, equipados com proteção contra sobrecarga, proteção contra superaquecimento, proteção contra vazamento, interruptor de proximidade fotoelétrico e botão de parada de emergência para evitar perdas causadas por erros operacionais.
3. Sistema de medição e controle
Adotando controlador de display digital de marca, servo motor e servo controlador, sensor de carga e sensor de deslocamento na indústria de máquinas de teste, ele pode obter controle preciso, frequência de resposta e indicação precisa. Também pode realizar a detecção de diversos materiais, como metal, borracha, plástico, mola, madeira, trança, fio de seda, etc.
4. Dispositivo elétrico
Equipado com diversos acessórios, é adequado para diversos testes e pode atender aos requisitos de tração, compressão, flexão, cisalhamento, descascamento e outros testes em diversos materiais.
2. Parâmetros do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
|
1 |
Força de teste |
50KN |
|
2 |
Faixa de força efetiva |
2%~100%F·S (sem binning em todo o processo) |
|
3 |
Precisão de força |
Melhor que ±1% do valor de indicação |
|
4 |
Resolução de deslocamento |
0,001 mm |
|
5 |
Precisão de deslocamento |
Melhor que ±1% do valor de indicação |
|
6 |
faixa de velocidade |
Regulação de velocidade contínua de 0,001 mm/min ~ 500 mm/min |
|
7 |
Precisão de velocidade |
Melhor que ±1% do valor de indicação |
|
8 |
Faixa de medição de deformação |
10-1000 mm |
|
9 |
Precisão de medição de deformação |
Melhor que ±1% do valor de indicação |
|
10 |
Espaço de alongamento eficaz |
700mm (pode ser personalizado) |
|
11 |
Largura de teste efetiva |
450mm (pode ser personalizado) |
|
12 |
Dimensões |
868*580*1836 (mm) |
|
13 |
Qualidade do anfitrião |
Cerca de 400kg |
3. Configuração do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
quantidade |
|
1 |
estrutura hospedeira |
Tipo de portal, estrutura de espaço duplo |
1 conjunto |
|
2 |
Sistema de motor e acionamento |
servo motor |
1 conjunto |
|
3 |
Sistema de redução |
correia dentada |
1 conjunto |
|
4 |
Par de fuso de esfera |
parafuso de esfera |
2 conjuntos |
|
5 |
célula de carga |
Célula de carga 50kN |
1 |
|
6 |
Acessório de alongamento |
Mandíbula plana: 0-7 (mm), mandíbula redonda Φ9-Φ14 |
2 pares |
|
7 |
Outros acessórios (opcional) |
Dobrar, cortar, descascar, etc. |
1 conjunto |
|
8 |
Acessório de compressão |
Diâmetro da placa de pressão 100mm |
1 conjunto |
|
9 |
computador |
Lenovo |
1 conjunto |
|
10 |
impressora |
HP |
1 conjunto |
|
11 |
Software e sistema de controle |
|
1 conjunto |
4. Sistema de controle
Suporta testes de tração, compressão, cisalhamento, flexão e outros;
Suporta edição aberta de experimentos, edição de padrões e edição de etapas, e suporta exportação e importação de experimentos, padrões e etapas;
Suporta personalização de parâmetros de teste;
Adote o formato de relatório EXCEL aberto, suporte ao formato de relatório definido pelo usuário;
A consulta e impressão dos resultados dos testes são flexíveis e convenientes, suportando a impressão de múltiplas amostras e classificação personalizada de itens de impressão;
O programa vem com função de análise de teste;
O programa suporta gerenciamento hierárquico de dois níveis (administrador e testador) de permissões de gerenciamento de usuários;
5. Interface de operação de software e software:
(1) O software pode ser executado em Win7/10/2000/XP e a interface do usuário apresenta um sistema de janelas chinês consistente com o estilo do Windows.
(2) Quadro de dados - preencha os dados antes do teste
(3) Modo de controle.
(4) Existem muitos tipos de métodos de teste para escolher
(5) Edição de relatório:
(6) Resultados dos testes

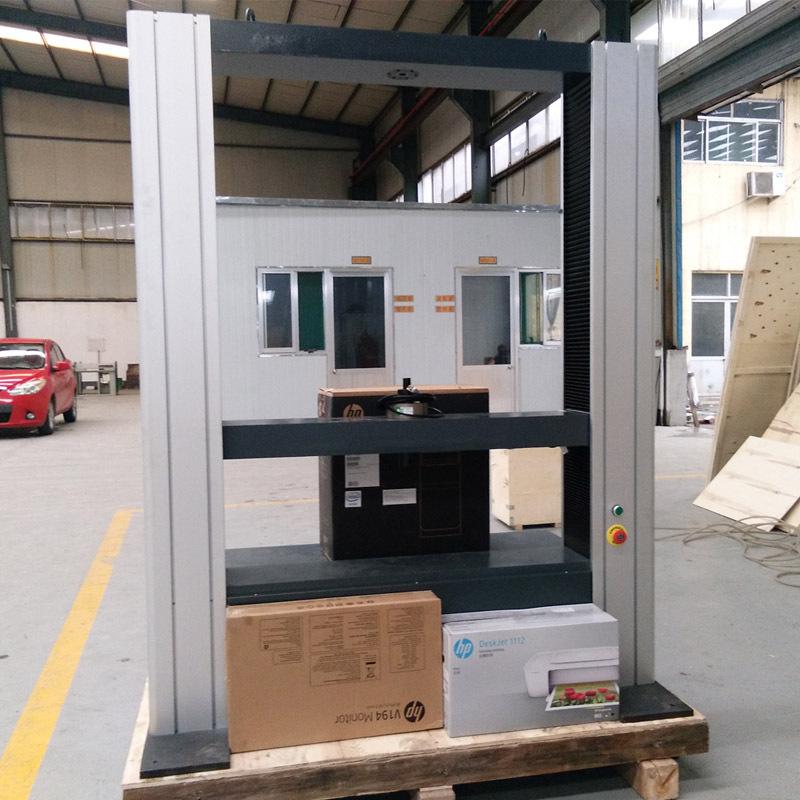

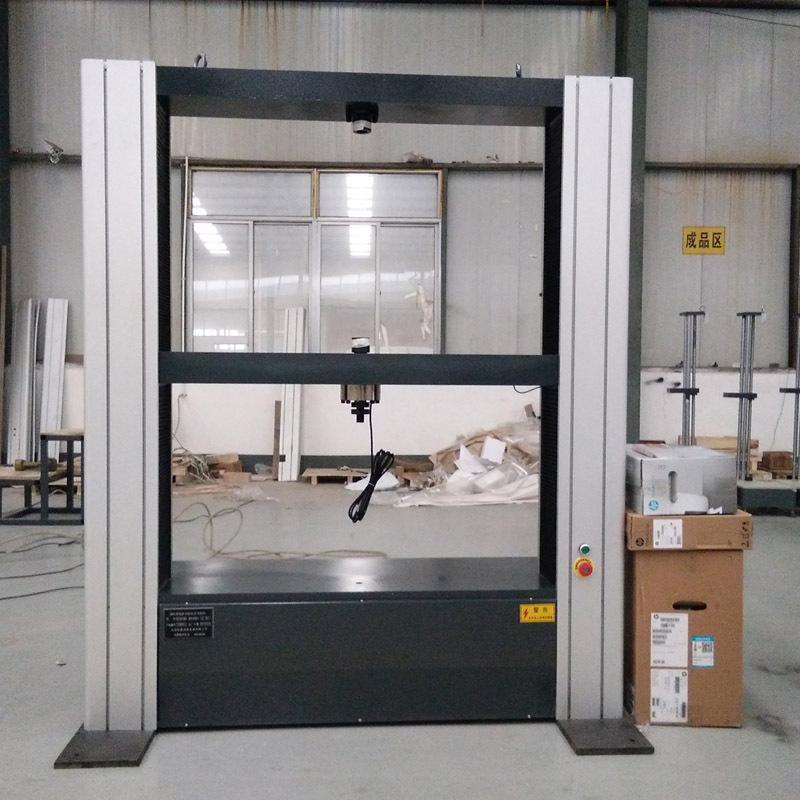

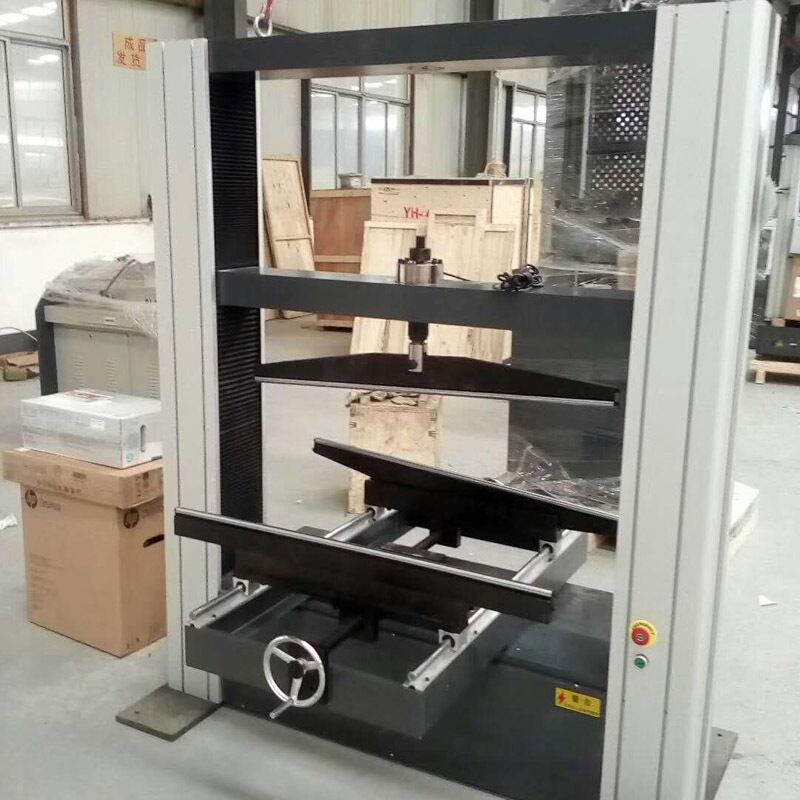

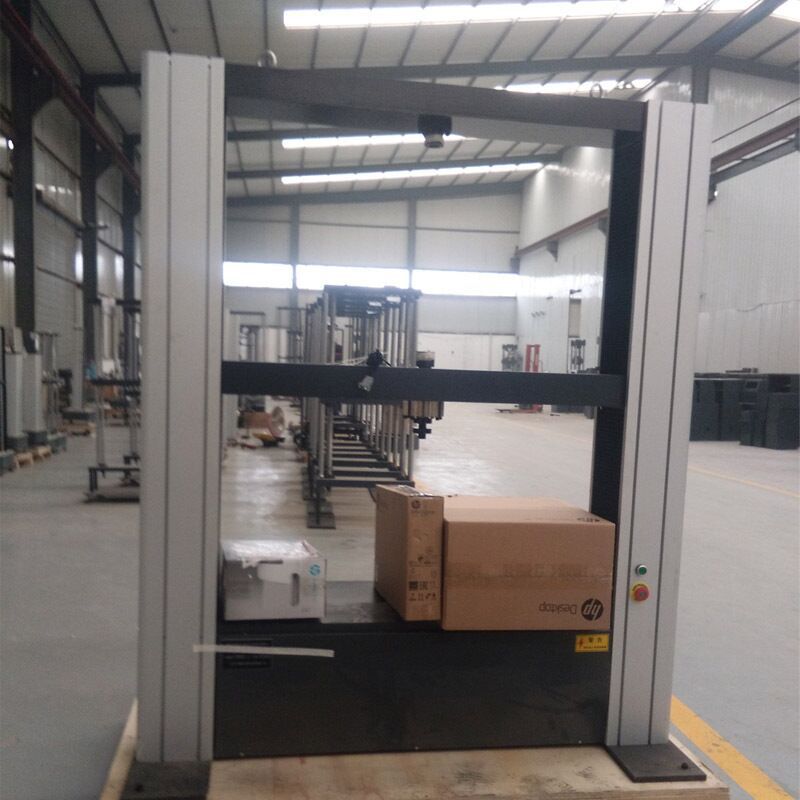

6. Fotos reais
