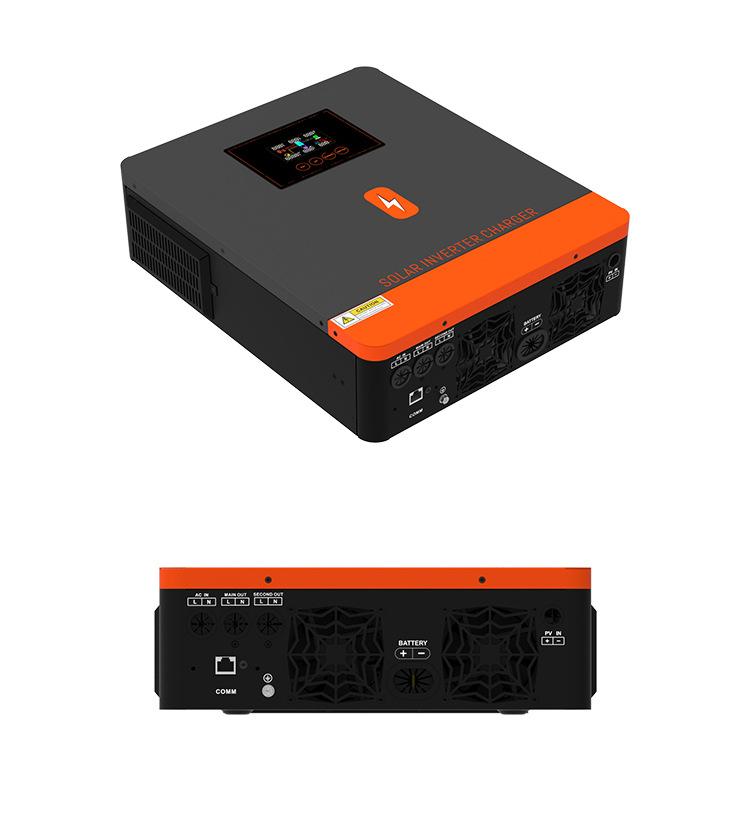

Tensão máxima pv de 4200w/6200w/500v/corrente de carregamento mppt de 120a/24v, sistema de bateria de 48v/tensão de saída de 220v, máquina híbrida off-grid
recurso

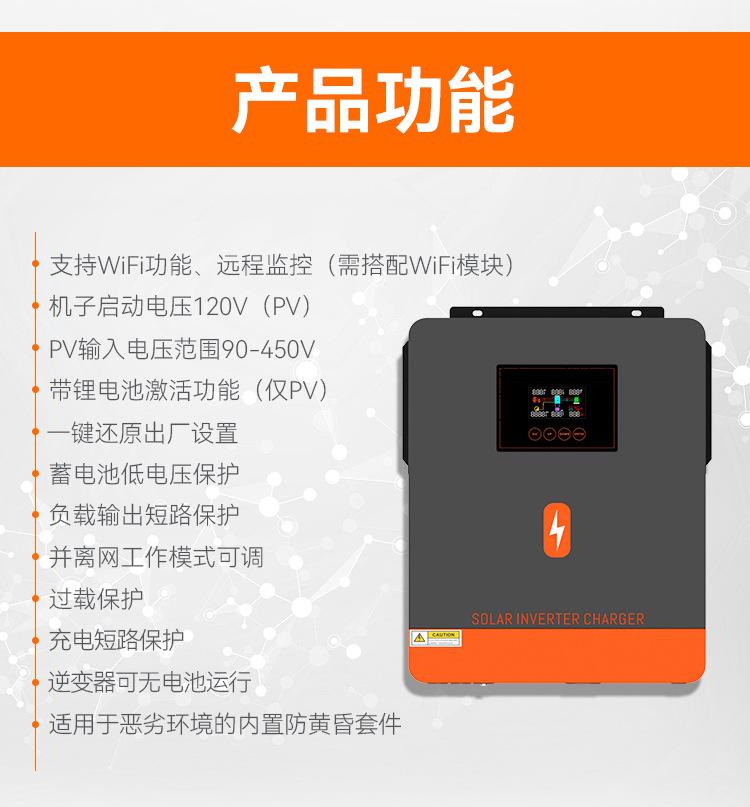

•Inversor solar de onda senoidal pura
• Fator de potência de saída 1,0

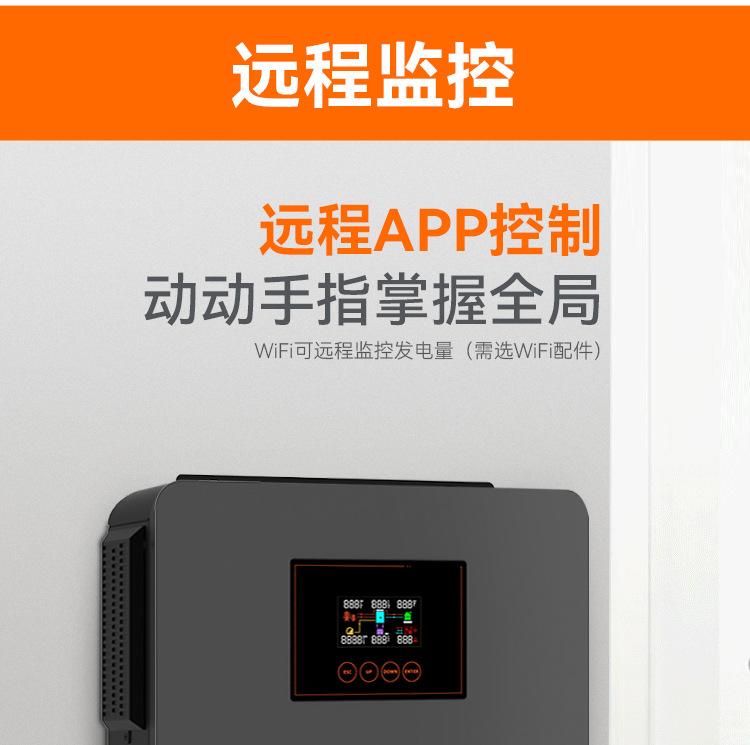

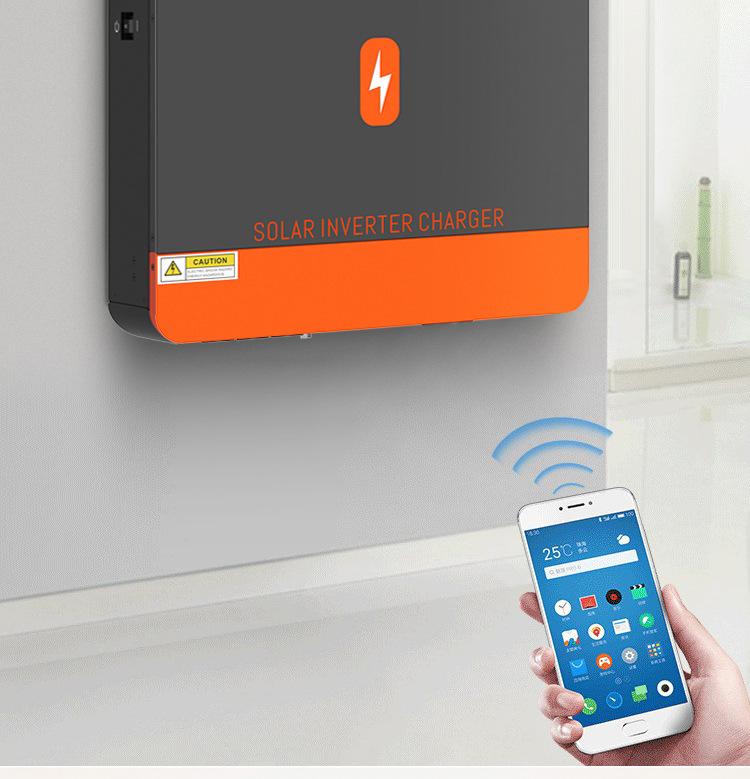

•WIFI&GPRS é aplicável a IOS e Android, e o APP WiFi pode ser usado sem conexão de rede (precisa ocupar 250 MB de memória do telefone móvel) e é mais adequado para países e regiões remotas.

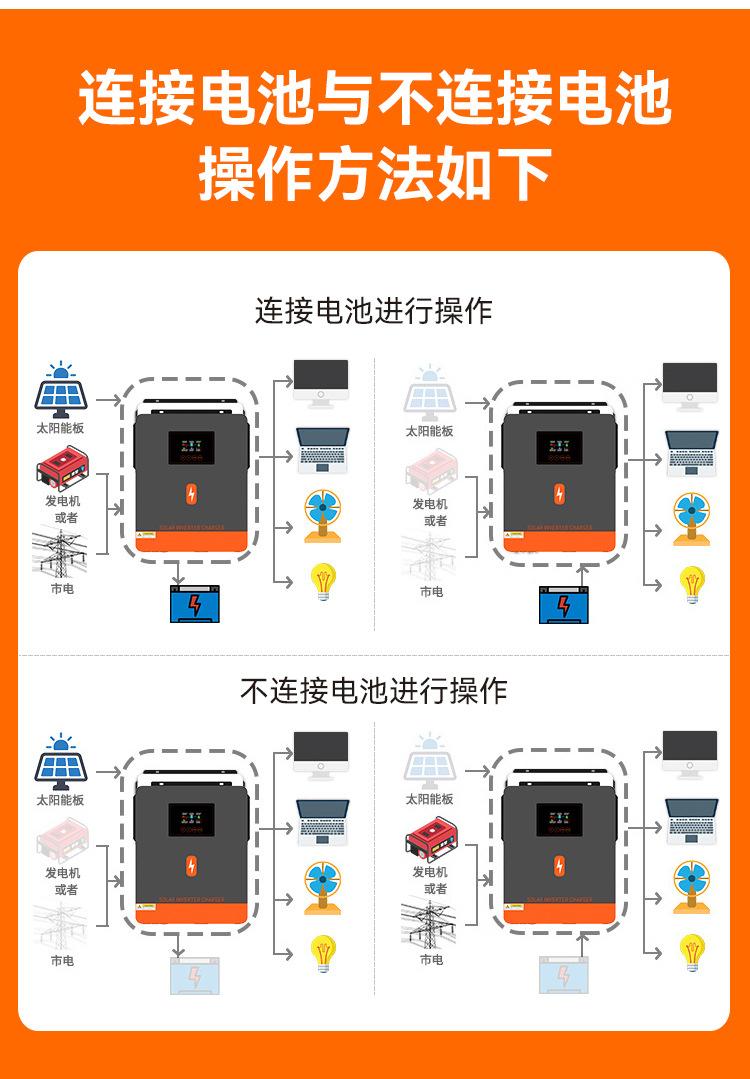

•O inversor opera sem bateria
• Carregador solar MPPT de 120 A integrado, corrente de carga de 100 A

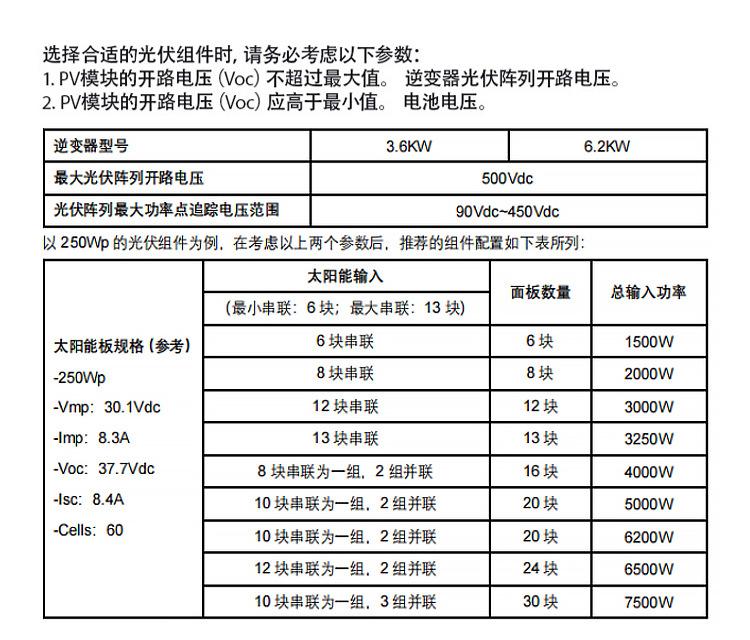

• Alta faixa de tensão de entrada fotovoltaica (90~450VDC)
•Kit anti-crepúsculo integrado para ambientes agressivos
•Design inteligente de carregamento de bateria para otimizar a vida útil da bateria
-Restaure as configurações de fábrica com um clique
-Com função de ativação de bateria de lítio (somente PV)

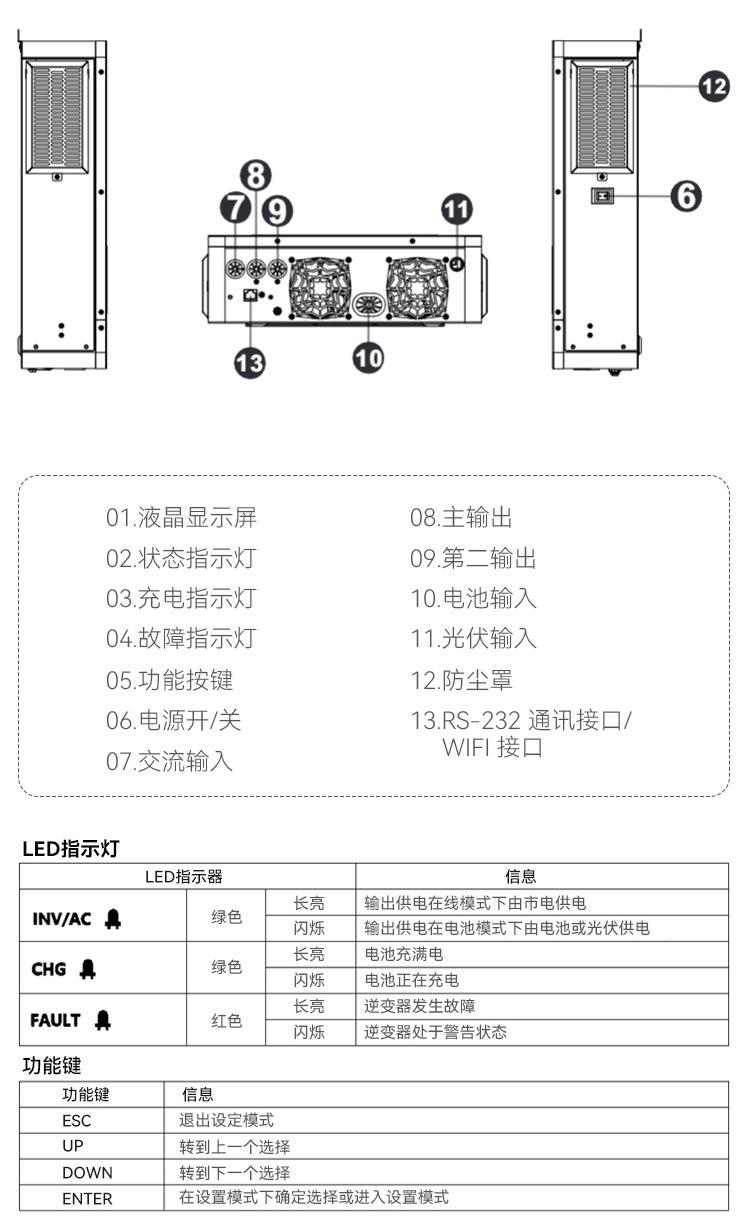

- Luzes coloridas mostram o status da carga: roxa para carga fotovoltaica, vermelha para carga de bateria e azul para carga CA
-O modo de trabalho paralelo e fora da rede é ajustável
-A corrente de carregamento conectada à rede é ajustável de 2A a 16A, com faixa de ajuste de 2A cada vez.
-O software da máquina pode ser configurado para uma potência de carga máxima de 6200W
|
modelo |
POW-HVM4.2M-24V-N |
POW-HVM6.2M-48V-N |
|
Potência de entrada fotovoltaica de pico |
6000 W |
|
|
Potência de saída nominal |
4200W |
6200W |
|
Potência máxima de carregamento |
6000 W |
|
|
Operação conectada à rede |
||
|
Entrada fotovoltaica (DC) |
||
|
Tensão CC nominal/tensão CC de pico |
360 VCC/500 VCC |
|
|
Tensão inicial/tensão de alimentação inicial |
120V CC |
|
|
Faixa de tensão MPPT |
90VCC-450VCC |
|
|
Número de rastreadores MPPT/corrente de entrada de pico |
1/27A |
|
|
Saída de rede (AC) |
||
|
Tensão nominal de saída |
200/230/240 VCA |
|
|
Faixa de tensão de saída |
195,5-253 VCA |
|
|
Corrente de saída nominal |
15,7A |
26.1A |
|
Fator de potência |
>0,9 |
|
|
eficiência |
||
|
Eficiência máxima de conversão (DC/AC) |
97% |
|
|

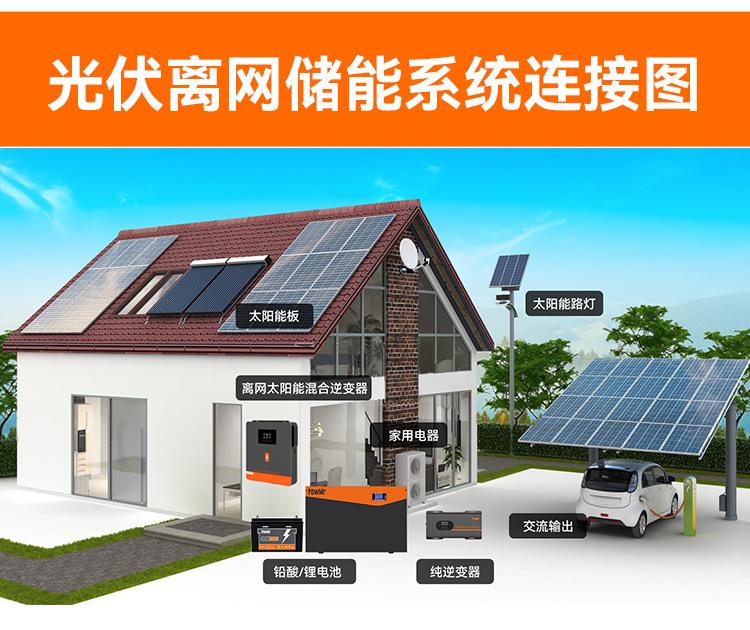

Operação fora da rede |
||
|
Saída CA |
||
|
Tensão de partida CA/tensão de reinicialização automática |
120-140 VCA/180 VCA |
|
|
Faixa de tensão de entrada aceitável |
90-280 VCA ou 170-280 VCA |
|
|
Corrente de entrada CA de pico |
30A |
40A |
|
Entrada fotovoltaica (DC) |
||
|
Tensão CC de pico |
500V CC |
|
|
Faixa de tensão MPPT |
90VCC-450VCC |
|
|
Número de rastreadores MPPT/corrente de entrada de pico |
1/27A |
|
|

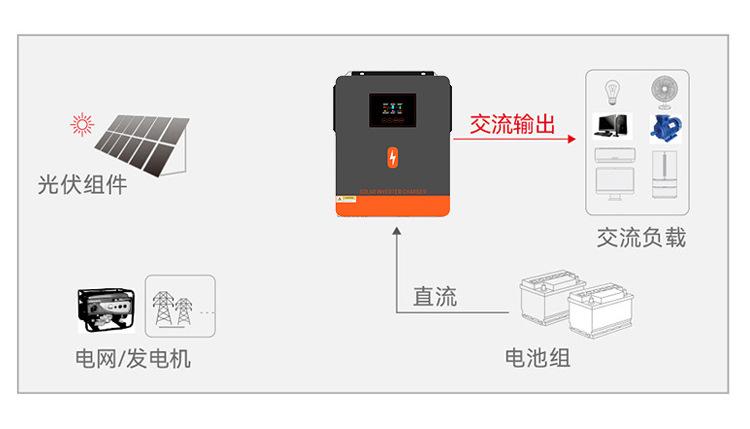

Saída do modo bateria (CA) |
||
|
Tensão nominal de saída |
24V CC |
48 V CC |
|
Forma de onda de saída |
onda senoidal pura |
|
|
Eficiência (CC para CA) |
94% |
|
|

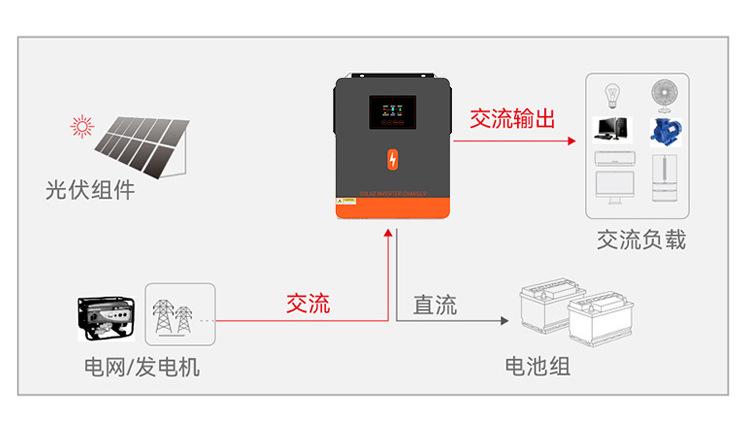

Operação mista |
||
|
Entrada fotovoltaica (DC) |
||
|
Tensão CC nominal/tensão CC de pico |
360 VCC/500 VCC |
|
|
Tensão inicial/tensão de alimentação inicial |
120V CC |
|
|
Faixa de tensão MPPT |
90VCC-450VCC |
|
|
Número de rastreadores MPPT/tensão de entrada de pico |
1/27A |
|
|
Saída de rede (AC) |
||
|
Tensão nominal de saída |
220/230/240 VCA |
|
|
Faixa de tensão de saída |
195,5-253 VCA |
|
|
Corrente de saída nominal |
15,7A |
26.1A |
|
Entrada CA |
||
|
Tensão de partida CA/tensão de reinicialização automática |
120-140 VCA / 180 VCA |
|
|
Faixa de tensão de entrada aceitável |
90-280 VCA ou 170-280 VCA |
|
|
Corrente de entrada CA de pico |
30A |
40A |
|
Saída do modo bateria (CA) |
||
|
Tensão nominal de saída |
220/230/240 VCA |
|
|
Eficiência (CC para CA) |
94% |
|
|
carregador de bateria |
||
|
Tensão CC nominal |
24V CC |
48 V CC |
|
Corrente de carregamento solar de pico |
120A |
|
|
Corrente de carga CA de pico |
80A |
|
|
Corrente de carga máxima |
120A |
|
|
Física Geral |
||
|
tamanho |
420*310*120mm |
|
|
Peso líquido (kg.s) |
11 |
13 |
|
Interface de comunicação |
RS232/WIFI/BMS |
|
|
umidade |
0-90% |
|
|
Temperatura de operação |
-10 a 50 ℃ |
|
| MODELO | POW-HVM4.2M-24V-N | POW-HVM6.2M-48V-N |
| Estágio | Monofásico | |
| Potência máxima de entrada fotovoltaica | 6000 W | |
| Potência de saída nominal | 4200W | 6200W |
| Potência máxima de carregamento | 6000 W | |
| OPERAÇÃO DE GRADE | ||
| Entrada fotovoltaica (CC) | ||
| Tensão CC nominal/Tensão CC máxima | 360 VCC/500 VCC | |
| Tensão de inicialização/tensão de alimentação inicial | 120V CC | |
| Faixa de tensão MPPT | 90VCC~450VCC | |
| Número de rastreadores MPPT/corrente máxima de entrada | 1/27A | |
| SAÍDA DA REDE (AC) | ||
| Tensão nominal de saída | 220/230/240 VCA | |
| Faixa de tensão de saída | 195,5-253 VCA | |
| Corrente de saída nominal | 15.7A 26.1A | |
| Fator de potência | >0,9 | |
| EFICIÊNCIA | ||
| Eficiência Máxima de Conversão (CC/CA) | 97% | |
| OPERAÇÃO FORA DA REDE | ||
| ENTRADA CA | ||
| Tensão de inicialização CA/tensão de reinicialização | 120-140 VCA/180 VCA | |
| Faixa de tensão de entrada aceitável | 90-280 VCA OU 170-280 VCA | |
| Corrente máxima de entrada CA | 30A | 40A |
| Entrada fotovoltaica (CC) | ||
| Tensão CC Nominal | 500V CC | |
| Faixa de tensão MPPT | 90VCC-450VCC | |
| Número de rastreadores MPPT/corrente máxima de entrada | 1/27A | |
| SAÍDA DO MODO DE BATERIA (CA) | ||
| Tensão nominal de saída | 24 VCC 48 VCC | |
| Forma de onda de saída | Onda senoidal pura | |
| Eficiência (CC para CA) | 94% | |
| OPERAÇÃO HÍBRIDA | ||
| ENTRADA FV (CC) | ||
| Tensão CC nominal/Tensão CC máxima | 360 VCC/500 VCC | |
| Tensão de inicialização/tensão de alimentação inicial | 120V CC | |
| Faixa de tensão MPPT | 90VCC-450VCC | |
| Número de rastreadores MPPT/corrente máxima de entrada | 1/27A | |
| SAÍDA DA REDE (AC) | ||
| Tensão nominal de saída | 220/230/240 VCA | |
| Faixa de tensão de saída | 195,5-253 VCA | |
| Corrente de saída nominal | 15,7A 26,1A | |
| ENTRADA CA | ||
| Tensão de inicialização CA/tensão de reinicialização | 120-140 VCA/180 VCA | |
| Faixa de tensão de entrada aceitável | 90-280 VCA ou 170-280 VCA | |
| Corrente máxima de entrada CA | 30A | 40A |
| SAÍDA DO MODO DE BATERIA (CA) | ||
| Tensão nominal de saída | 220/230/240 VCA | |
| Eficiência (CC para CA) | 94% | |
| BATERIA E CARGA | ||
| Tensão CC Nominal | 24V CC | 48 V CC |
| Corrente máxima de carga solar | 120A | |
| Corrente máxima de carga CA | 80A | |
| Corrente máxima de carga | 120A | |
| EM GERAL | ||
| FÍSICO | ||
| Dimensão P * L * A | 420*310*120 | |
| Peso líquido (kgs) | 11 | 13 |
| INTERFACE | ||
| Porta de comunicação | RS232/WIFI/BMS | |
| AMBIENTE | ||
| Umidade | 0-90% | |
| Temperatura de operação | -10 a 50°C | |
