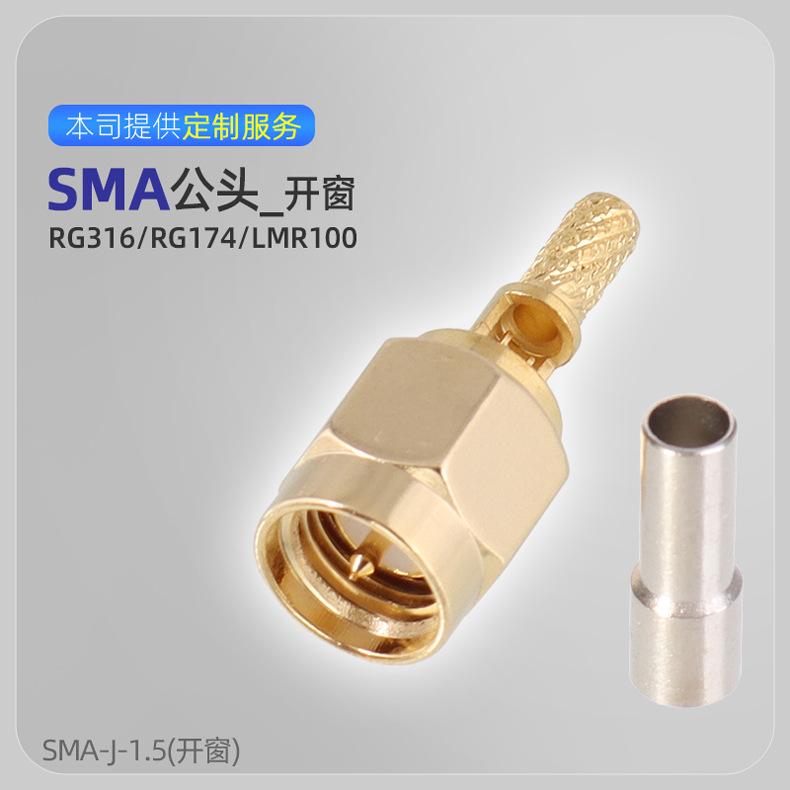

Conector de sistema GPS de pino de janela SMA-J-1.5 aplicável cabo RG316/RG174/LMR100
Preço por unidade incluindo frete para o Brasil
Variantes
SMA-KY fenestration needle
Especificações do produto
Marca
STARF
Modelo
SMA-J-1.5 fenestration needle
Tipo
RF Coaxial (RF)
Material isolante
PTFE
Especificações
SMA-KY fenestration needle
Pedido nº.
SMA-J-1.5 fenestration needle
Marca
STARF
Modelo
SMA-J-1.5 fenestration needle
Tipo
RF Coaxial (RF)
Material isolante
PTFE
Especificações
SMA-KY fenestration needle
Pedido nº.
SMA-J-1.5 fenestration needle
Marca
STARF
Modelo
SMA-J-1.5 fenestration needle
Tipo
RF Coaxial (RF)
Material isolante
PTFE
Especificações
SMA-KY fenestration needle
Pedido nº.
SMA-J-1.5 fenestration needle
Detalhes do produto
O texto nas imagens pode ser traduzido

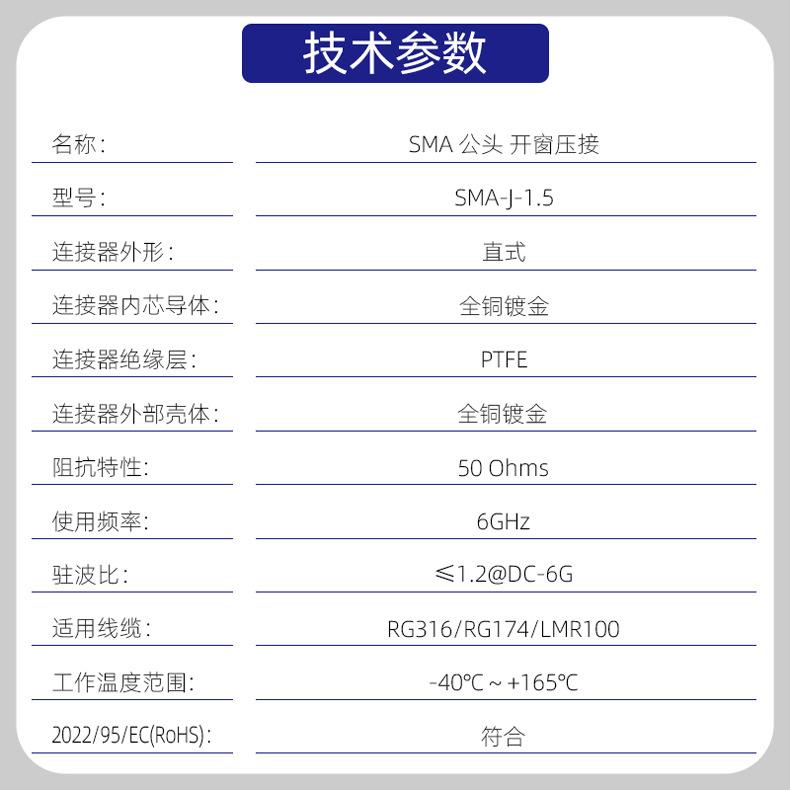

Principais características técnicas CARACTERÍSTICAS TÉCNICAS
Faixa de temperatura Faixa de temperatura -65~+165°C (cabo PE -40~+85°C)
Vibração Vibração MIL-STD-202, Método 213
Impedância característicaImpedância 50Ω
Faixa de frequência Faixa de frequência DC~12,4GHz (cabo semirrígido 0~18GHz)
Tensão de trabalho 335V máx. (valor efetivo)
Tensão suportável 1000V rms (valor mínimo ao nível do mar)
Resistência de contatoResistência de contato
Contato central entre condutores internos ≤ 3 mΩ
Contato externo ≤ 2 mΩ
Resistência de isolamentoResistência de isolamento ≥ 5000 MΩ
Perda de inserção ≤0,15 dB/6GHz
Relação de onda estacionária de tensão VSWR Cabo flexível reto ≤1,10+0,002f
Cabo semirrígido ≤1,05+0,001f
Dobre o cabo flexível em ângulo reto ≤1,20+0,003f
Cabo semirrígido ≤1,10+0,001f
Durabilidade (acasalamento) ≥500 vezes (ciclos)



MATERIAL E REVESTIMENTOMATERIAL E REVESTIMENTO
Concha latão latão banhado a ouro
pino de contato latão latão banhado a ouro
Jack soquete berílio bronze banhado a ouro
contato elástico contato elástico berílio bronze banhado a ouro
Isolador PTFE
conjunto de crimpagem liga de cobre liga de cobre banhado a níquel ou ouro
O-ring de vedação de borracha de silicone 6146 silastic





informação do produto
  • Nome: agulha de janela SMA-KY
  • Marca: STARF
  • Material: Todo cobre
  • Cor: banhado a ouro
  • Características do produto: conectores coaxiais da série SMA
  • O produto da série SMA é um pequeno conector coaxial rosqueado amplamente utilizado. Possui características de ampla largura de banda, excelente desempenho, alta confiabilidade e longa vida útil. É adequado para conectar cabos RF ou linhas microstrip em loops de RF de equipamentos de micro-ondas e sistemas de comunicação digital. O comprimento da linha pode ser personalizado.



Gama de aplicações do conector SMA

1: Antena; 2: Sistema GPS; 3: Aplicação da estação base; 4: Conjunto de cabos; 5: Aparelhos elétricos; 6: Instrumentação; 7: Sistema de transmissão; 8: Sistema de comunicação sem fio; 9: Componentes do sistema de telecomunicações





Shenzhen Sida Radio Frequency Technology Co., Ltd. é uma empresa especializada em tecnologia de conexão de radiofrequência. É uma das poucas empresas na China que integra conectores, processamento de alimentadores de chicotes e antenas. A empresa é uma subsidiária da Zhengcheng Electric (Hong Kong) Co., Ltd. Possui fundações de produção e pesquisa em Shenzhen e uma base de produção em grande escala em Yangzhou. Atualmente possui 60 tornos de precisão, cerca de 40 máquinas-ferramentas CNC e outros equipamentos de produção e processamento. A empresa implementou gerenciamento ERP em rede de computadores e obteve a certificação do sistema de qualidade IS09001:2000 em 2001.



A empresa produz e opera conectores coaxiais RF em quase 30 séries e 2.000 variedades. Os principais produtos incluem produtos das séries SMA, SMB, SMC, MCX, MMCX, SSMA, SSMB, SSMC, BNC, TNC e tipo N internacionalmente aceitos. , todos estão em conformidade com os padrões técnicos IEC169, MIL-C-39012 e DIN. L6, Q6, L8, L10, L12, L16, SL16, L9, Q9, TAC, FL10 e outros conectores RF que atendem aos padrões GB e SJ e vários tipos de adaptadores, transformadores de impedância, atenuadores, cargas fixas, conectores de alimentação, etc. E 433MHZ, 2.4G, 4G, 5.8G, antena GSM/GPRS, WIFI, antena WIMAX, equipamento de rede sem fio, roteador sem fio, instrumentação, proteção de segurança, equipamento de computador/periférico, etc.

Os produtos da empresa são totalmente compatíveis com conectores de marcas importadas estrangeiras, fornecendo produtos de conexão de alta qualidade e econômicos. Contribuir para fornecer produtos e serviços superiores nas áreas de fabricação inteligente, interconexão inteligente, Internet das Coisas (IOT), casa inteligente, transporte inteligente e segurança.
