Produzido por Jinan Yongce Equipment Co., Ltd.Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladas
Máquina de teste universal é um substantivo (Regulamentos Nacionais de Verificação de Metrologia da República Popular da China JJG 1063-2010 Regulamentos de Verificação para Máquinas de Teste Universais Servo Eletro-hidráulicas)
1. Nome do equipamento: Máquina de teste universal com tela de computador
2. Modelo: WEW-1000D
três,Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladasNotas de desempenho:
Esta máquina é usada principalmente para testes de propriedades mecânicas, como tensão, compressão, flexão e cisalhamento de materiais metálicos e não metálicos. É equipado com um computador, impressora, extensômetro eletrônico, codificador fotoelétrico e software de teste geral, que pode medir com precisão a resistência à tração, limite de escoamento, resistência de extensão não proporcional especificada, alongamento, módulo de elasticidade e outras propriedades mecânicas de materiais metálicos. Os resultados do teste podem consultar e imprimir seis curvas (deslocamento de força, deformação de força, deslocamento de tensão, deformação de tensão, tempo de força, tempo de deformação) e dados de teste relacionados. Possui uma função de autoverificação de software e pode autodiagnosticar falhas. Para obter detalhes, consulte a descrição do software. É um equipamento de teste para empresas industriais e de mineração, instituições de pesquisa científica, faculdades e universidades, estações de supervisão de qualidade de engenharia e outros departamentos.
Quatro,Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladasParâmetros técnicos:
|
|
WEW-1000D |
|
Força de teste |
1000kN |
|
Erro relativo da indicação da força de teste |
≤±1% |
|
resolução |
0,01kN |
|
Espaço de alongamento |
750 mm |
|
Espaço compactado |
380 mm |
|
Método de fixação |
Fixação automática |
|
Diâmetro de fixação da amostra redonda |
Φ13-40mm |
|
Espessura de fixação de amostra plana |
0-15mm |
|
Largura de fixação de amostra plana |
75 mm |
|
Diâmetro da amostra de cisalhamento |
10 mm (opcional) |
|
Dimensões da placa superior e inferior |
φ160mm (opcional 204×204mm) |
|
Distância entre pontos de flexão |
450 mm |
|
Distância entre dois pilares no espaço extensível |
550mm |
|
Potência do motor da bomba de óleo |
1,1kW |
|
Viga transversal movendo-se para cima e para baixo na potência do motor |
0,75kW |
|
Dimensões gerais do host㎜ |
900×710×2300 |
|
peso líquido |
3000Kg |
cinco,Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladasSistema de controle
l Suporta testes de tração, compressão, cisalhamento, flexão e outros;
l Ajuste manualmente a válvula de retorno de óleo, operação simples e flexível;
l Suporta personalização de parâmetros de teste;
l Adote o formato de relatório EXCEL aberto e suporte ao formato de relatório definido pelo usuário;
l Consulte e imprima resultados de testes de maneira flexível e conveniente, suporte à impressão de várias amostras e personalize a classificação e impressão de itens;
l O programa vem com uma poderosa função de análise de teste;
l O programa suporta gerenciamento hierárquico de dois níveis (administrador e testador) de permissões de gerenciamento de usuários;
seis,Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladasDescrição do software

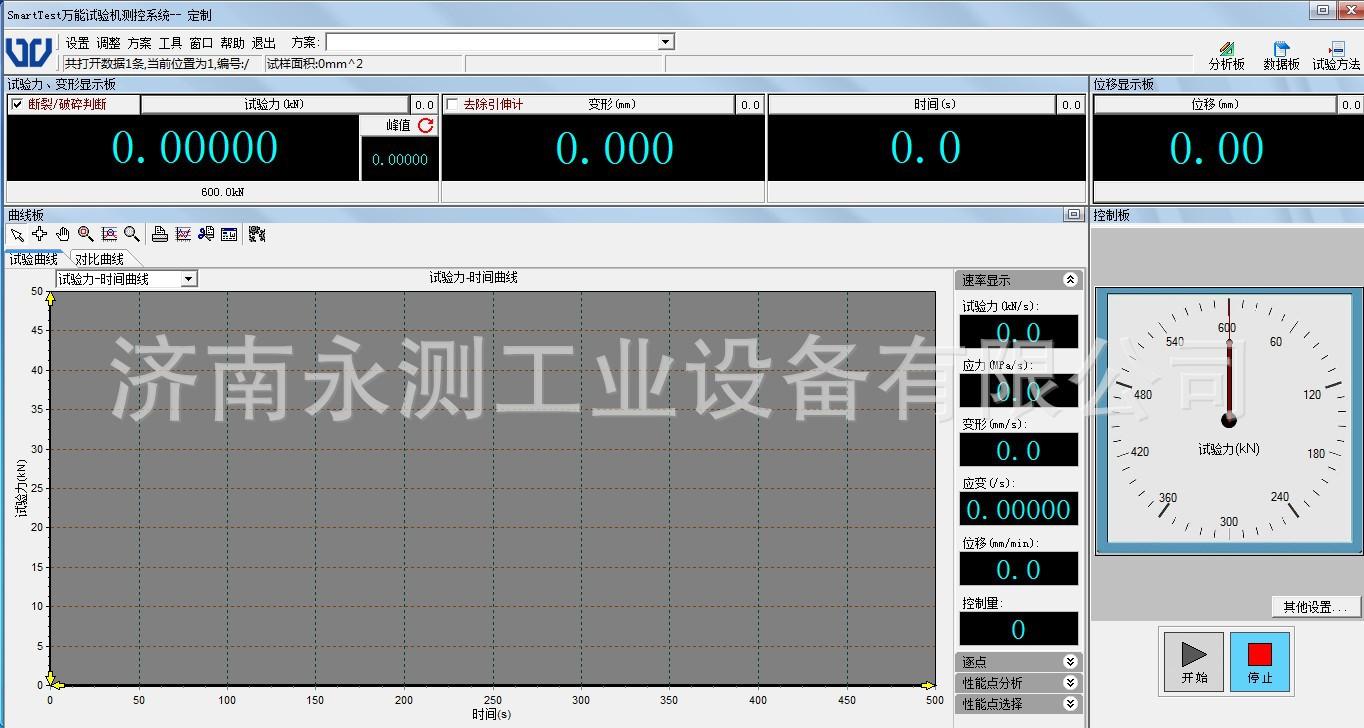

(1) O software pode ser executado em Windows 98/2000/XP e a interface do usuário apresenta um sistema de janelas chinês consistente com o estilo do Windows.

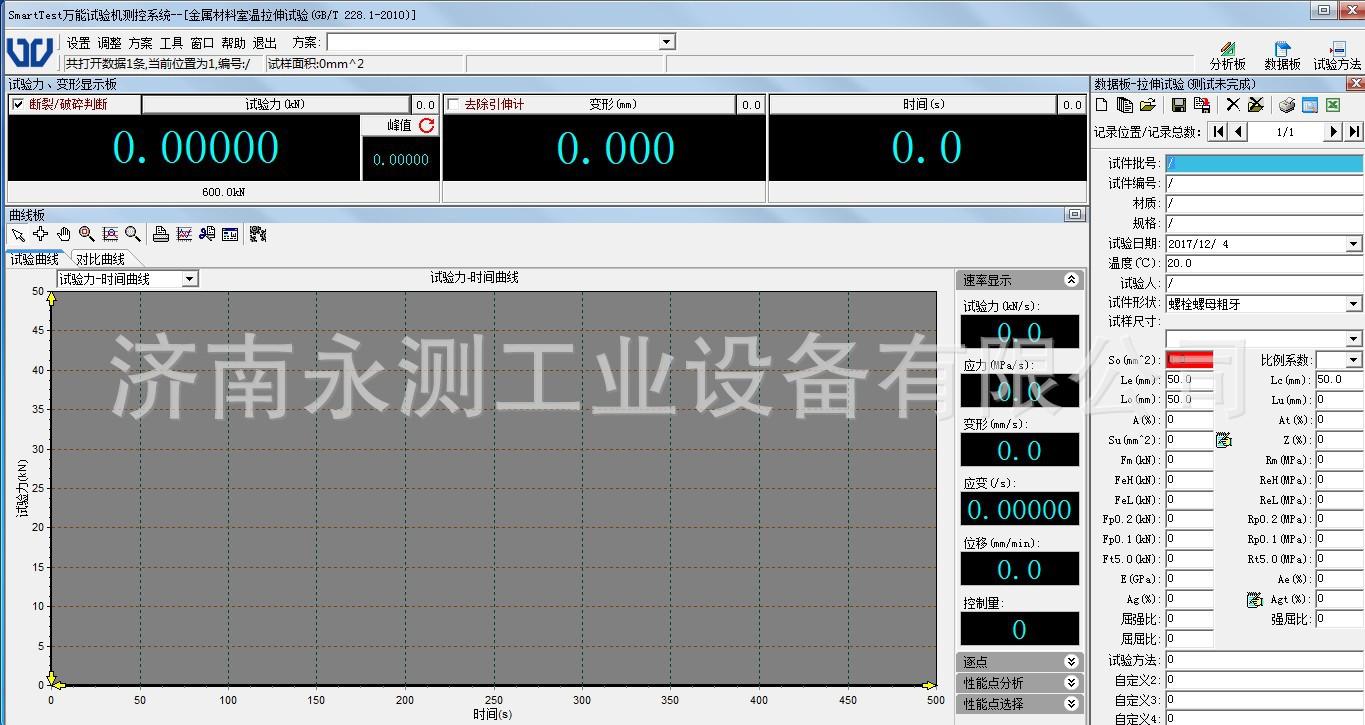

(2) Placa de dados antes do teste.

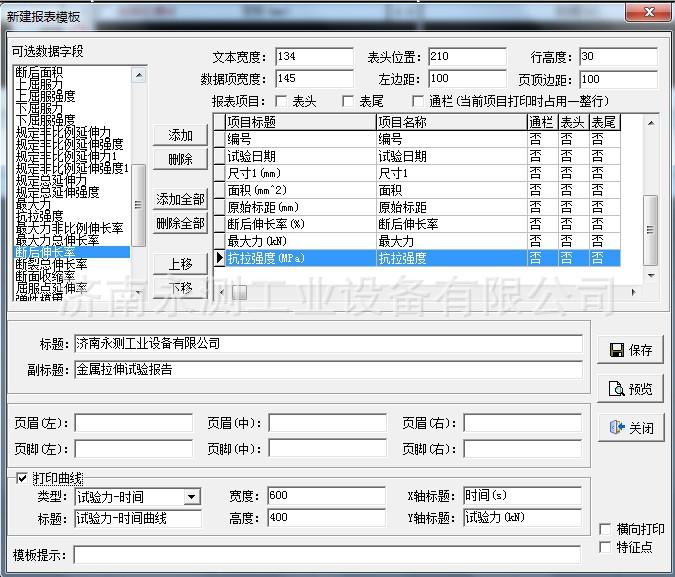

(3) Edição de relatório:
(4) Existem muitos tipos de métodos de teste para escolher

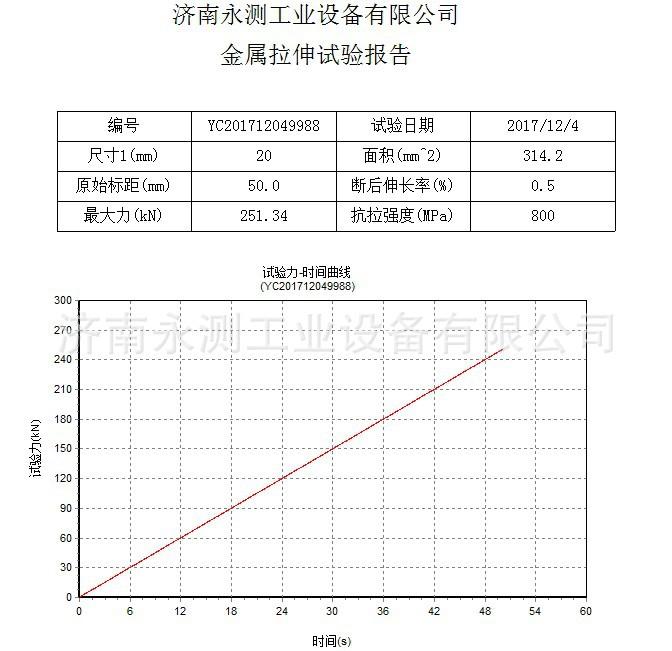

(5) Resultados dos testes

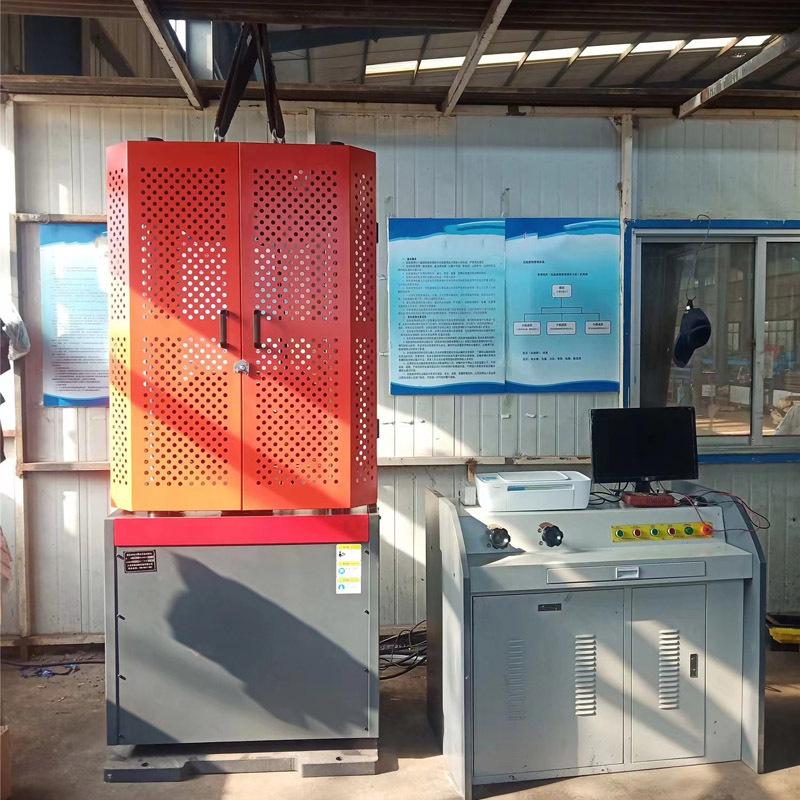

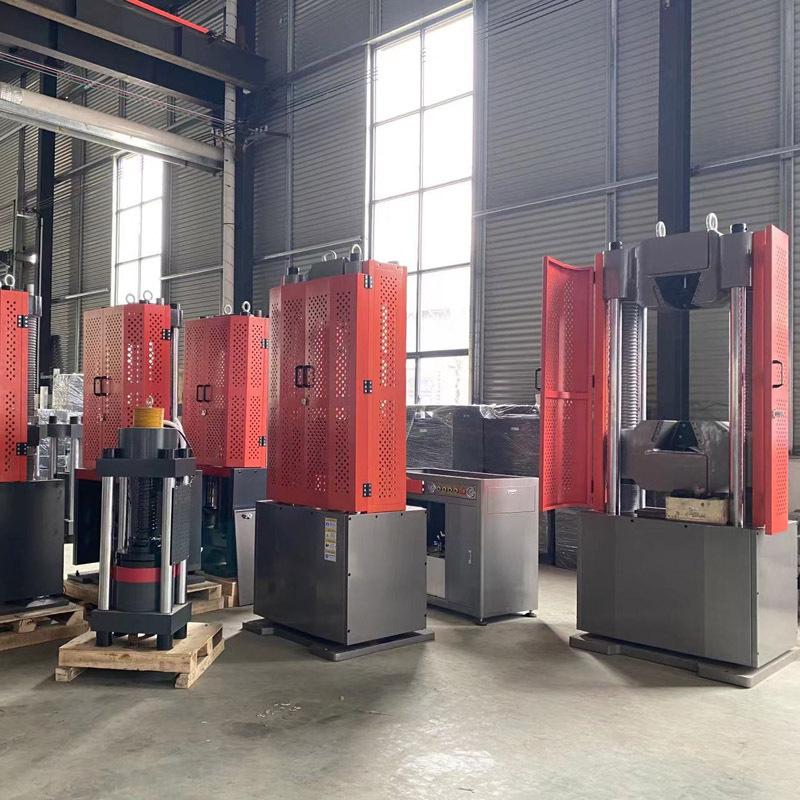

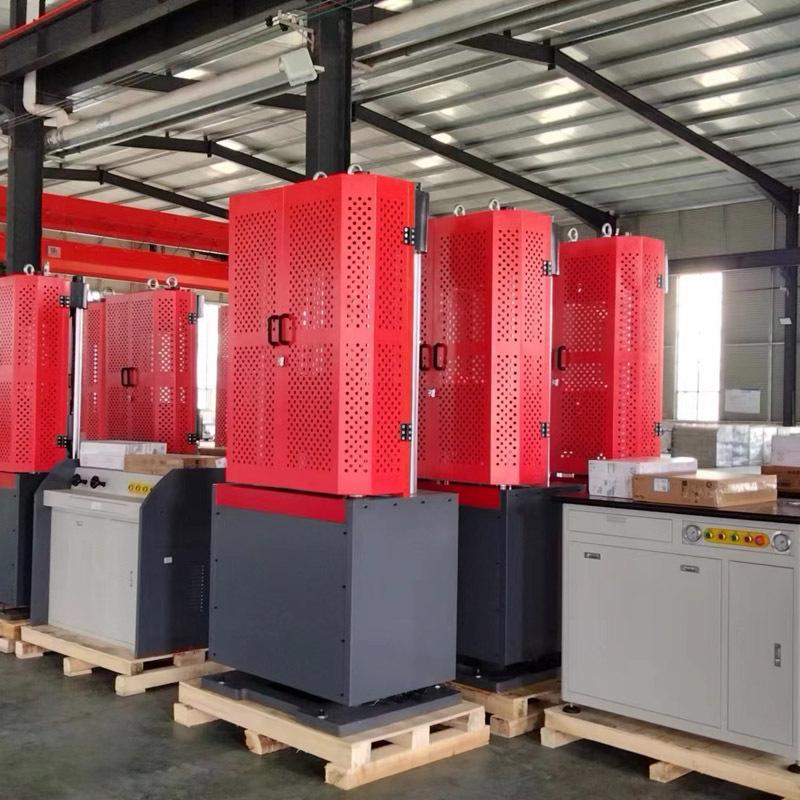

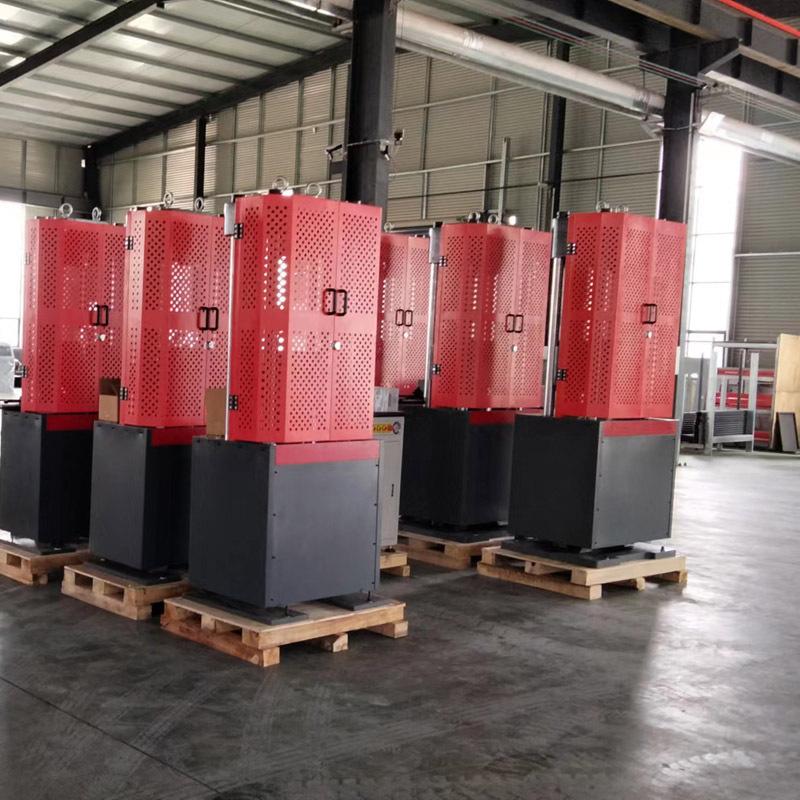

Sete,Máquina de teste universal hidráulica com tela de microcomputador WEW-1000D, máquina de teste de tração com tela de computador de 100 toneladasImagem física:
