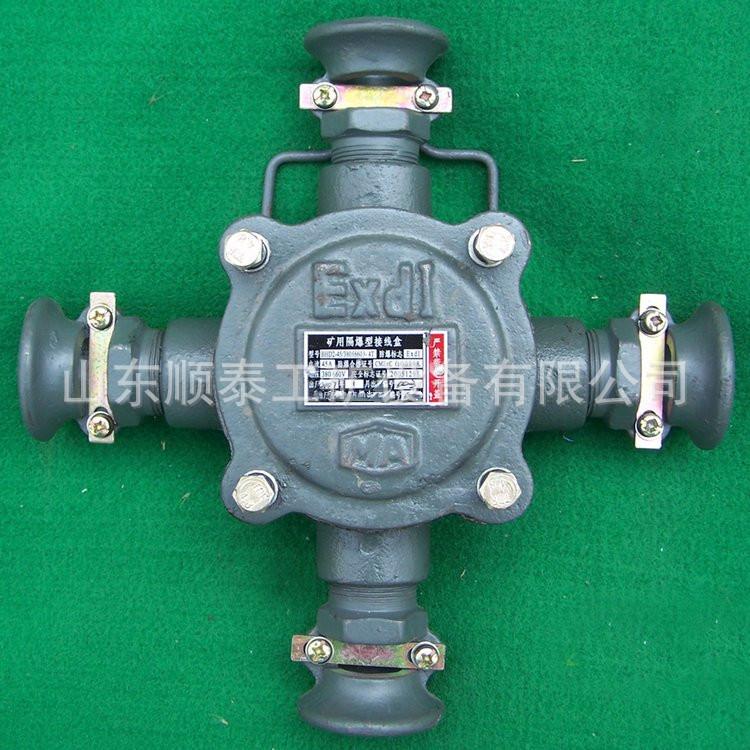

Aplicável a minas subterrâneas de carvão com risco de explosão de minas de gás e carvão, fornecendo tensão 660V AC 50HZ, corrente de até 200A, como cabo de alimentação de conexão e ramificação

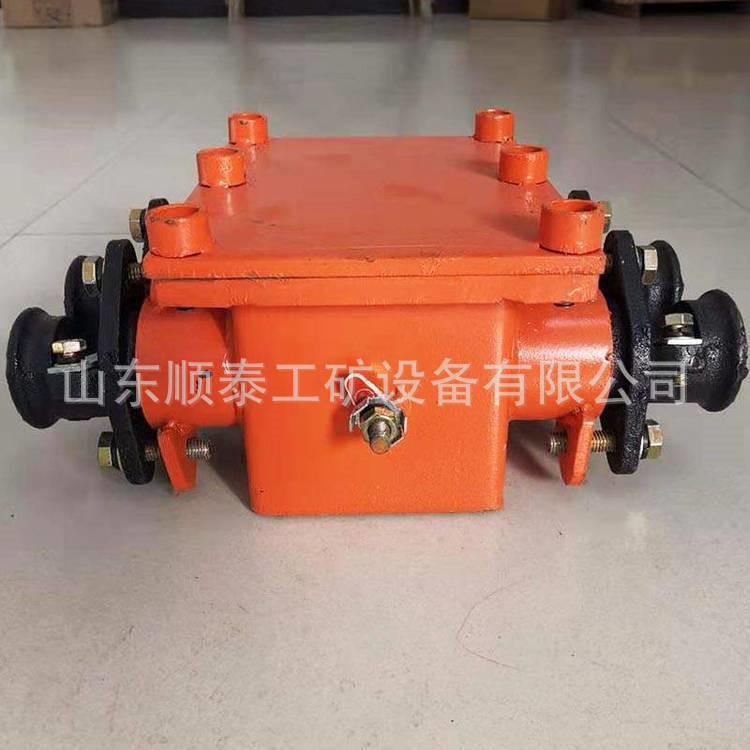

O invólucro à prova de chamas da caixa de junção de alta tensão de 10KV é uma estrutura de placa de aço, a tampa é aparafusada, os dois lados são terminais de cabo de alimentação e um dispositivo de entrada de linha de controle é fornecido.

A caixa de junção de alta tensão 10KV é adequada para minas com gás (metano) e mistura de pó de carvão. É usado para conectar duas seções de cabos macios revestidos de borracha de mineração no sistema de alimentação com tensão de até 610 kV, corrente de até 400, 315, 200 amperes e corrente de desconexão nominal de até 12,5KA. Existem três terminais principais no invólucro e a placa de pressão superior do terminal pressiona a cabeça do cabo. A base é de porcelana de alta tensão e possui terminal auxiliar.

Ao usar uma caixa de junção de alta tensão de 10KV, você deve prestar atenção aos três itens a seguir:
1. Após desembalar a caixa de junção, verifique se há algum dano e se há alguma peça faltando.
2. É estritamente proibido operar a caixa de junção de alta tensão de 10KV ligada. Deve ser operado de acordo com as “Regulamentos de Segurança para Minas de Carvão”. A instalação do cabo deve seguir rigorosamente o processo de instalação e pode ser realizada no subsolo. Para processos de instalação específicos, consulte o manual de instruções "Caixa de junção de cabos de alta tensão à prova de chamas para mineração BHG1-400/10-2G".
3. É particularmente importante observar que a parte de saída do fio deve ser preenchida com resina epóxi durante a instalação.

A inspeção da caixa de junção de alta tensão de 10KV deve ser realizada ao mesmo tempo que o cabo. Se a temperatura ultrapassar 80°C, a causa deve ser descoberta imediatamente e resolvida a tempo. Durante a inspeção, verifique se os fixadores e os sinais de alerta estão intactos.
