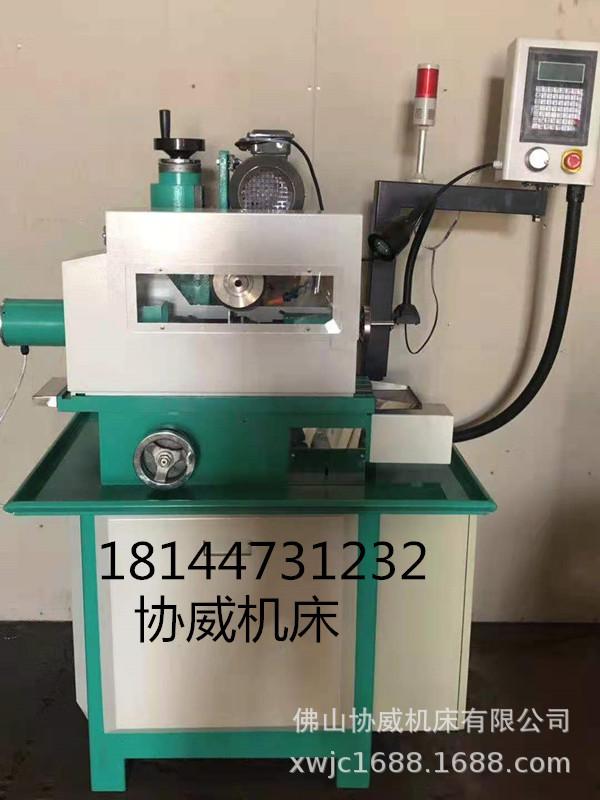

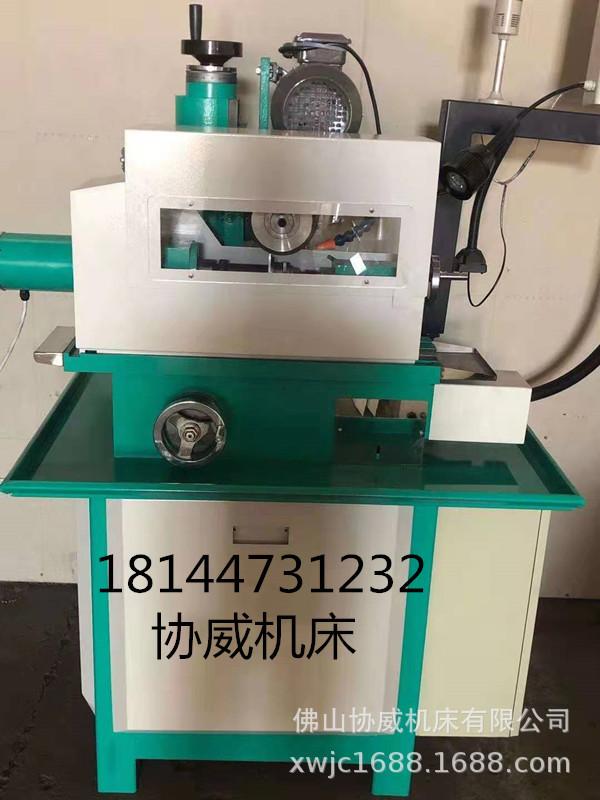

Máquina de retificação e engrenamento CNC

1. O afiador de facas digital adota o avançado motor de passo e tecnologia de acionamento da Japan Oriental Company, controle de corrente preciso e tecnologia de travamento semicorrente, que pode atender aos requisitos de alta precisão de indexação de trabalho.

2. Este cabeçote divisor CNC universal adota tecnologia de transmissão de esferas de aço planetárias e utiliza o mecanismo de sem-fim tradicional para executar indexação automática de alta precisão, arbitrária e igual sob condições CNC.

3. O cabeçote divisor que utiliza esta tecnologia elimina completamente os defeitos do mecanismo sem-fim, como folga de transmissão e zona morta de transmissão, e melhora fundamentalmente a sensibilidade da transmissão e a resolução do controle de movimento.

4. O posicionamento de indexação de alta precisão é obtido por meio do controle de malha aberta e da função de correção de erros integrada do sistema CNC dedicado.

5. A cabeça divisória também tem uma capacidade de travamento automático que é o dobro do torque de acionamento, o que evita novos erros causados ​​pelo travamento após indexação e posicionamento. Pode ser dividido em (1---999 ​​​​dentes).

6. A mesa de trabalho do motor é controlada digitalmente por um motor de subtração. O curso esquerdo e direito do carro (comprimento, velocidade) pode ser ajustado por botões digitais.

3. Use o círculo de escala de precisão subtrativa para controlar digitalmente o diâmetro externo da lâmina de serra e o tamanho da peça de trabalho.

4. Pode retificar várias ferramentas não-carboneto e tem a função de retificação de uma retificadora universal, podendo realizar retificação úmida e seca.

5. O número de rotações da cabeça de moagem pode ser controlado e a potência do motor é de 1,5 quilowatts.

6. O diâmetro máximo da peça de trabalho que pode ser retificada é de 250 mm.

7. O curso horizontal máximo da bancada é de 260 mm e o curso vertical máximo é de 150 mm.

8. Feito de ferro fundido FC30 de alta resistência, mantém a precisão mecânica por muito tempo.

Descrição do produto

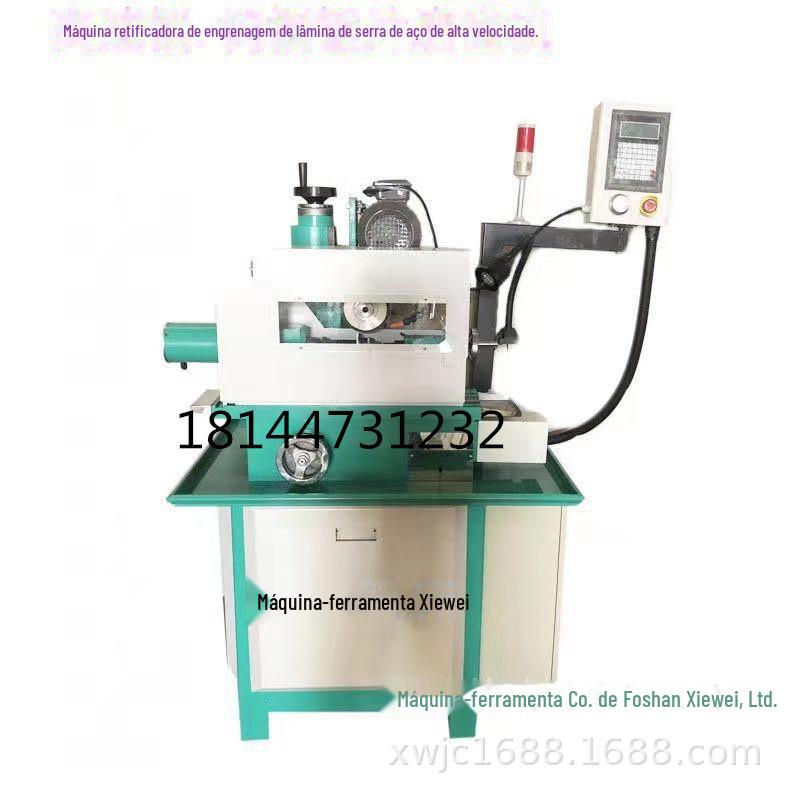

A retificadora automática de engrenagens é um novo tipo de equipamento multifuncional de retificação de engrenagens que pode ser usado para diferentes cremalheiras (como 2/3 de troca, 3/4 de troca, 4/6 de troca, etc.).

A nova retificadora automática de engrenagens é adequada para retificar diversas lâminas de serra de fita de dentes variáveis dos modelos 27, 34 e 41, para que as lâminas de serra antigas possam ser reutilizadas e o desperdício de recursos possa ser reduzido.

Parâmetros do produto

Nome do produto: Máquina de retificação automática de engrenagens

Tensão: 220V

Motor da roda de moagem: 5,5 kW

Velocidade do motor: 4000/min

Motor regulador de velocidade: 2,5kw

Tamanho do produto: 500*500*1000mm

Uso e Operação

1: Ligue a energia, selecione a voltagem de energia (220 V), ligue o interruptor principal, ajuste o volante de ajuste de posicionamento longitudinal para deslizá-lo para longe da roda de esmerilhamento e, em seguida, inicie o teste B para observar se a direção da roda de esmerilhamento está correta antes de prosseguir para a próxima etapa.

2: Abra o sistema de fixação da lâmina de serra 2 6 7, coloque a lâmina de serra a ser afiada e ajuste 2 6 7 de acordo com a lâmina de serra a ser afiada para que a lâmina de serra possa ser transportada normalmente.

3: Ajuste a roda de posicionamento do curso do dente (3) de acordo com o perfil do dente de modo que a excentricidade seja ligeiramente maior que 1/2 do espaçamento máximo do perfil do dente;

4: Abra (9) para afastar os dentes da serra da roda de esmeril e certifique-se de que os dentes da serra não toquem na roda de esmeril quando o motor regulador de velocidade estiver funcionando.

5: Ajuste (8) de modo que a extremidade frontal de (4) tenha o mesmo perfil de dente que o perfil de dente correspondente da roda de moagem.

6: Após a conclusão do trabalho acima, inicie o interruptor da roda de moagem e ajuste lentamente (9) durante a operação para que a lâmina da serra se aproxime da roda de moagem para uma determinada posição. Ao mesmo tempo, observe o contato entre a ponta do dente e o material e ajuste o ângulo da roda de moagem a tempo e ajuste (8) a tempo para garantir o contato com a roda de moagem.

7: Ajuste o interruptor do motor regulador de velocidade E para que o equipamento atinja o melhor estado de retificação de engrenagens.

8: Se a função de temporização de retificação de engrenagens for usada, pressione o interruptor de conversão C, defina o tempo de retificação de engrenagens e ajuste A no tempo.

Nota: Os números acima estão marcados nas instruções dos nossos produtos

Precauções

1: A retificadora de engrenagens é adequada para voltagem de 220 V.

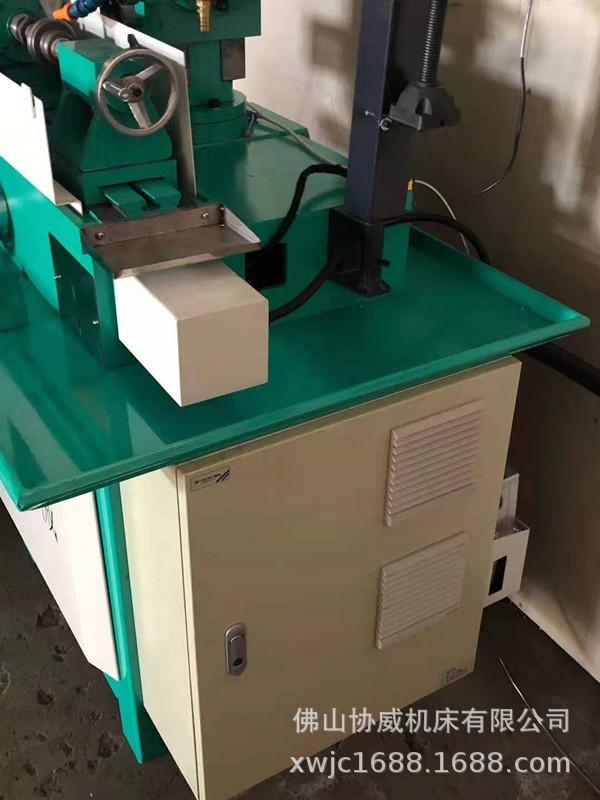

2: O fornecimento de energia deve ser cortado antes de abrir a caixa elétrica.

3: Antes de usar a retificadora de engrenagens, (2) (3) (7) (8) devem ser devidamente apertados para obter o melhor efeito de retificação.

4: Limpe a poeira da máquina (5) a tempo, verifique a operação da guia linear e de cada rolamento rotativo a tempo, adicione óleo lubrificante a tempo para obter o melhor efeito de uso e estender o uso da máquina.

5: O tempo máximo para configuração do timer é 999 segundos.

6: Certifique-se de conectar o fio terra.
