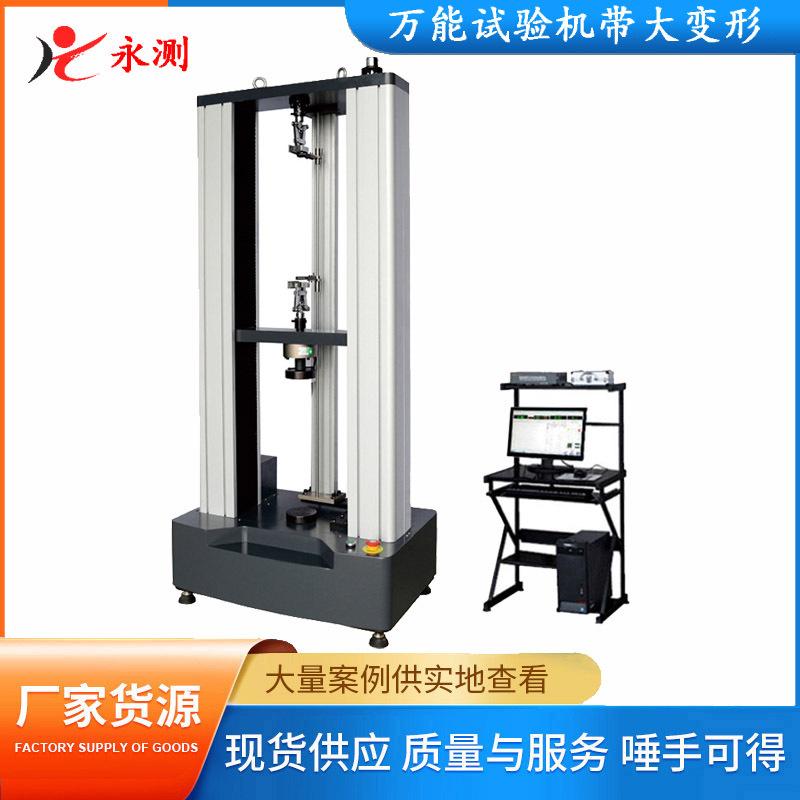

Produzido por Jinan Yongce Equipment Co., Ltd.Máquina de teste de tração de fio geotêxtil de borracha e plástico WDW-10 controlada por microcomputador, máquina universal de teste de material
um,Máquina de testes de tração de borracha controlada por microcomputador, máquina de testes de tração de borracha tipo porta de coluna dupla Hengshui WDW-10EDescrição do produto:
1. Estrutura hospedeira:
Adota estrutura tipo porta, forma de espaço duplo, tampa de liga de alumínio. A forte estrutura do mainframe é composta por parafuso de esfera de precisão e trilho de guia linear de precisão. Todas as peças são processadas por centro de usinagem para garantir a tolerância dimensional e a precisão geral do mainframe.
2. Sistema elétrico:
São utilizados componentes elétricos de marca nacional, seguros e confiáveis, equipados com proteção contra sobrecarga, proteção contra superaquecimento, proteção contra vazamento, interruptor de proximidade fotoelétrico e botão de parada de emergência para evitar perdas causadas por erros operacionais.
3. Sistema de medição e controle
Adotando controlador de display digital de marca, servo motor e servo controlador, sensor de carga e sensor de deslocamento na indústria de máquinas de teste, ele pode obter controle preciso, frequência de resposta e indicação precisa. Também pode realizar a detecção de diversos materiais, como metal, borracha, plástico, mola, madeira, trança, fio de seda, etc.
4. Dispositivo elétrico
Equipado com diversos acessórios, é adequado para diversos testes e pode atender aos requisitos de tração, compressão, flexão, cisalhamento, descascamento e outros testes em diversos materiais.
dois,Máquina de testes de tração de borracha controlada por microcomputador, máquina de testes de tração de borracha tipo porta de coluna dupla Hengshui WDW-10EParâmetros do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
|
1 |
Força de teste |
10KN |
|
2 |
Faixa de força efetiva |
2%~100%F·S (sem binning em todo o processo) |
|
3 |
Precisão de força |
Melhor que ±1% do valor de indicação |
|
4 |
Resolução de deslocamento |
0,001 mm |
|
5 |
Precisão de deslocamento |
Melhor que ±1% do valor de indicação |
|
6 |
faixa de velocidade |
Regulação de velocidade contínua de 0,005 mm/min ~ 500 mm/min |
|
7 |
Precisão de velocidade |
Melhor que ±1% do valor de indicação |
|
8 |
Faixa de medição de deformação |
10-1000 mm |
|
9 |
Precisão de medição de deformação |
Melhor que ±1% do valor de indicação |
|
10 |
Espaço de alongamento eficaz |
700mm (pode ser personalizado) |
|
11 |
Largura de teste efetiva |
450mm (pode ser personalizado) |
|
12 |
Dimensões |
770*504*1730（mm） |
|
13 |
Qualidade do anfitrião |
Cerca de 260kg |
três,Máquina de testes de tração de borracha controlada por microcomputador, máquina de testes de tração de borracha tipo porta de coluna dupla Hengshui WDW-10EConfiguração do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
quantidade |
|
1 |
estrutura hospedeira |
Tipo de portal, estrutura de espaço duplo |
1 conjunto |
|
2 |
Sistema de motor e acionamento |
servo motor |
1 conjunto |
|
3 |
Sistema de redução |
correia dentada |
1 conjunto |
|
4 |
Par de fuso de esfera |
Parafuso de esfera de alta precisão |
2 conjuntos |
|
5 |
célula de carga |
Célula de carga 10kN |
1 |
|
6 |
Acessório de alongamento |
Braçadeira de auto-aperto de alavanca |
2 pares |
|
7 |
Outros acessórios (opcional) |
Dobrar, cortar, descascar, etc. |
1 conjunto |
|
8 |
Acessório de compressão |
Diâmetro da placa de pressão 100mm |
1 conjunto |
|
9 |
computador |
Lenovo |
1 conjunto |
|
10 |
impressora |
HP |
1 conjunto |
|
11 |
Software e sistema de controle |
|
1 conjunto |
Quatro,Máquina de testes de tração de borracha controlada por microcomputador, máquina de testes de tração de borracha tipo porta de coluna dupla Hengshui WDW-10ESistema de controle
Suporta testes de tração, compressão, cisalhamento, flexão e outros;
Suporta edição aberta de experimentos, edição de padrões e edição de etapas, e suporta exportação e importação de experimentos, padrões e etapas;
Suporta personalização de parâmetros de teste;
Adote o formato de relatório EXCEL aberto, suporte ao formato de relatório definido pelo usuário;
A consulta e impressão dos resultados dos testes são flexíveis e convenientes, suportando a impressão de múltiplas amostras e classificação personalizada de itens de impressão;
O programa vem com função de análise de teste;
O programa suporta gerenciamento hierárquico de dois níveis (administrador e testador) de permissões de gerenciamento de usuários;
cinco,Máquina de testes de tração de borracha controlada por microcomputador, máquina de testes de tração de borracha tipo porta de coluna dupla Hengshui WDW-10EInterface de software e software:
(1) O software pode ser executado em Win7/10/2000/XP e a interface do usuário apresenta um sistema de janelas chinês consistente com o estilo do Windows.

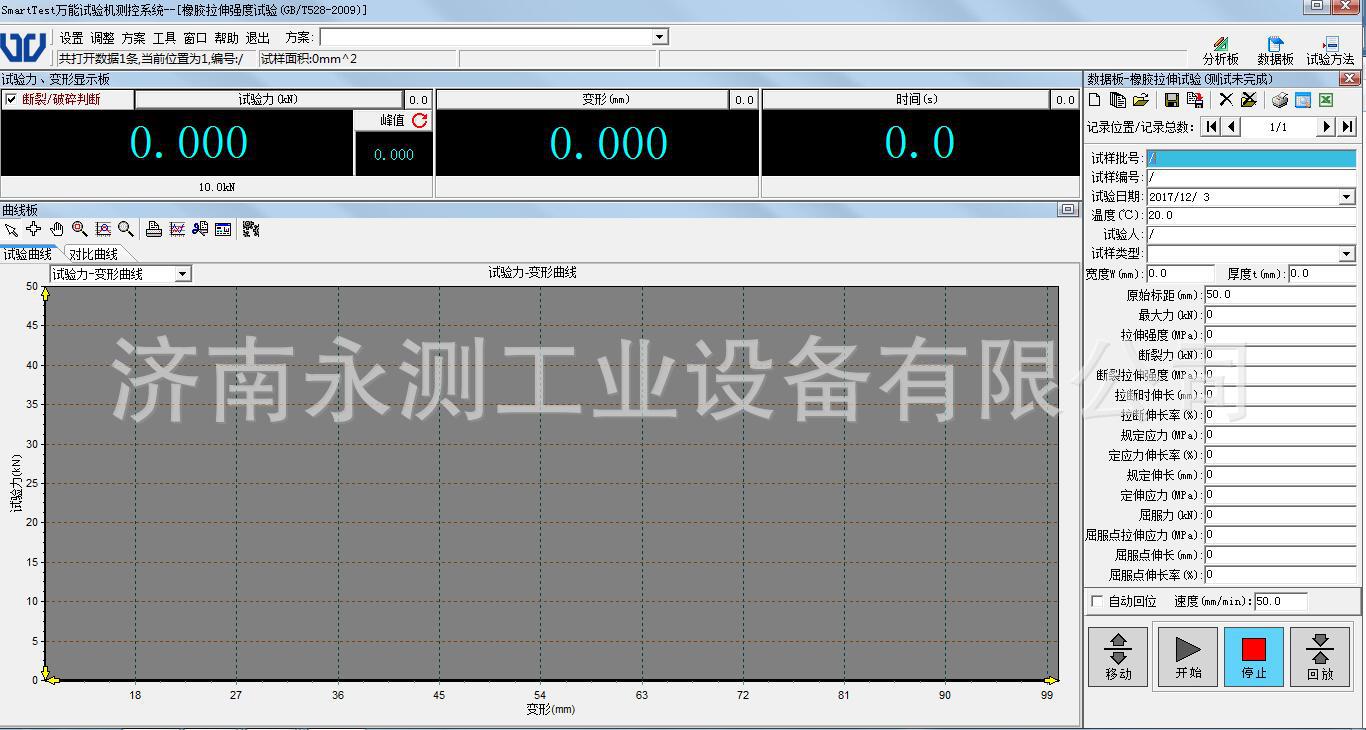

(2) Quadro de dados - preencha os dados antes do teste

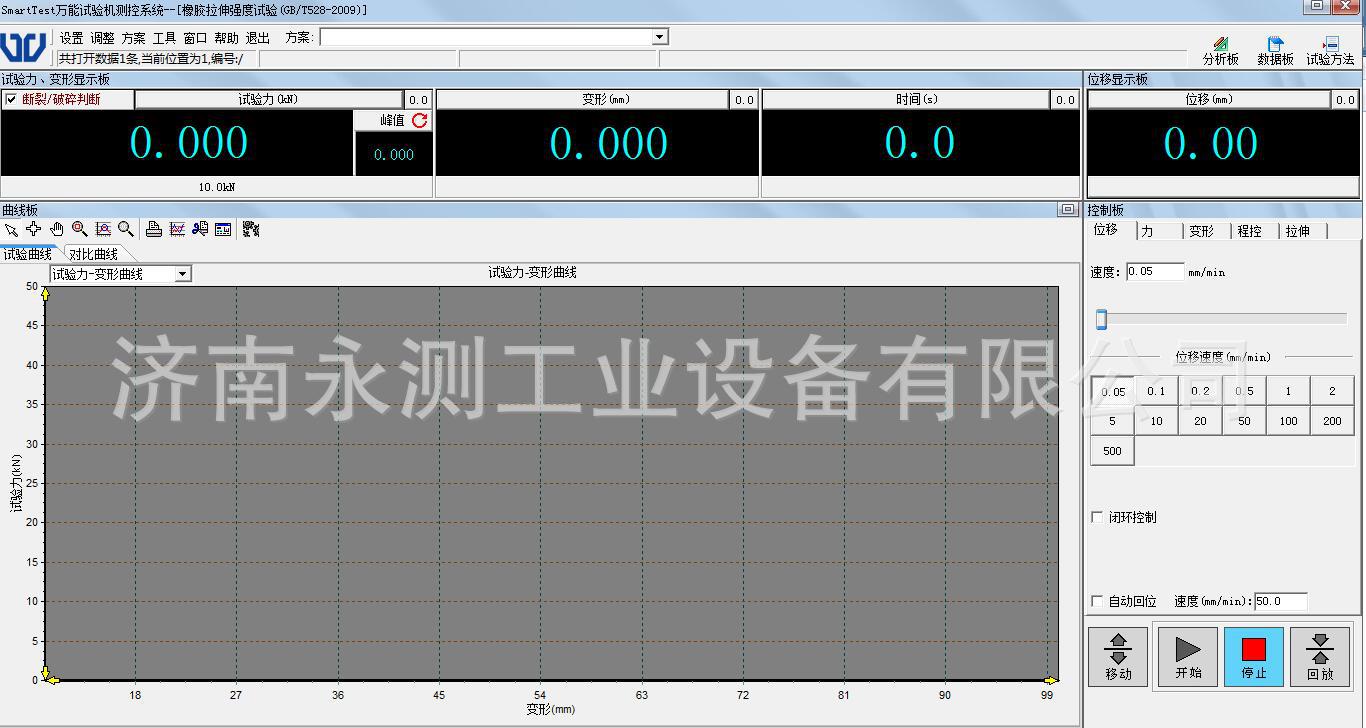

(3) Modo de controle.
(4) Existem muitos tipos de métodos de teste para escolher
(5) Edição de relatório:
(6) Resultados dos testes

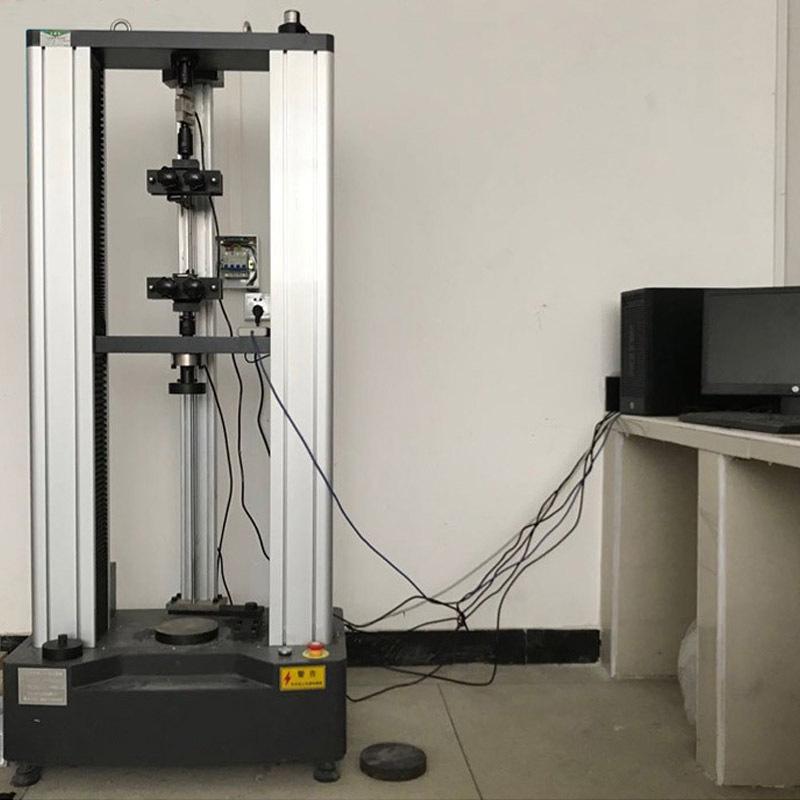

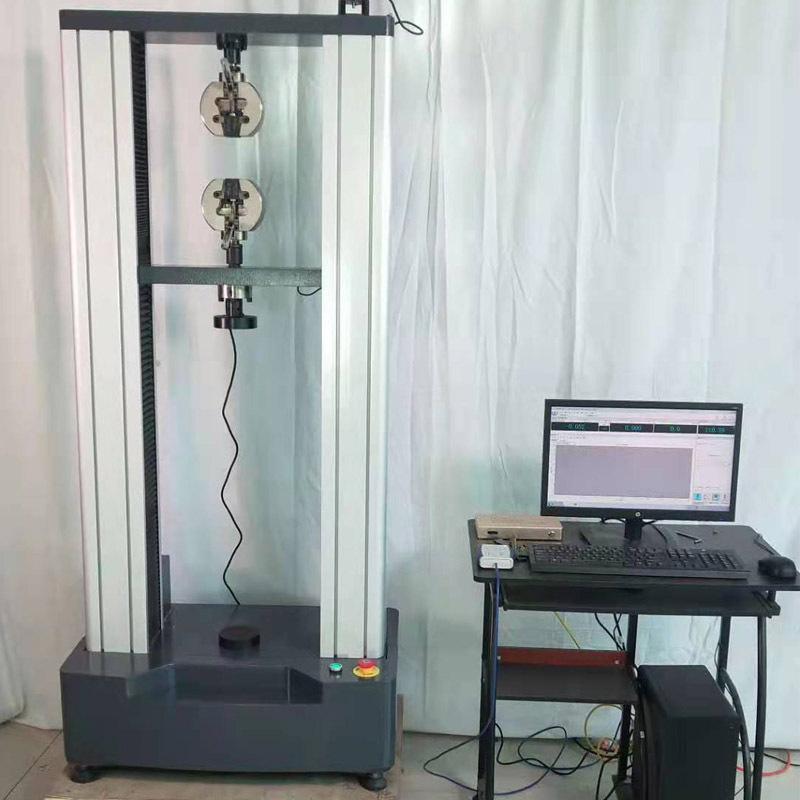

seis,Máquina de teste universal eletrônica controlada por microcomputador, máquina de teste de tração de material universal eletrônico, máquina de tração WDW-50EImagem física
