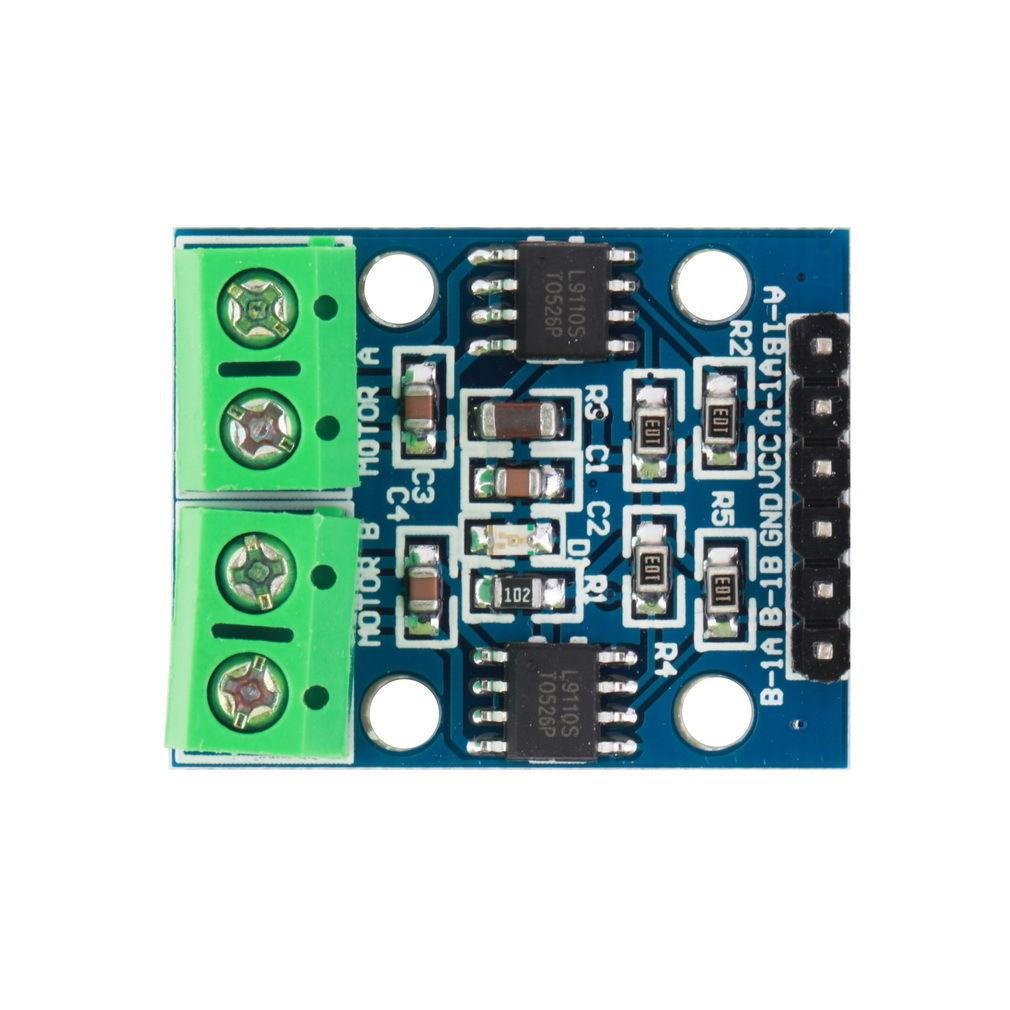

L9110S DC motor de passo motor de acionamento da placa de acionamento do motor da placa H da ponte de acionamento do motor

1. Descrição do Módulo

1 Motor drive com dois chips L9110S

Tensão de alimentação de 2 módulos: 2,5-12V

3 Faixa adequada do motor: A tensão operacional do motor está entre 2,5 V-12 V e a corrente operacional máxima é 0,8 A. A tensão e a corrente dos carros inteligentes atualmente no mercado estão dentro desta faixa.

4. Pode acionar 2 motores DC ou 1 motor de passo bifásico de 4 fios ao mesmo tempo.

5 Tamanho da placa PCB: 2,8 cm * 2,1 cm Tamanho ultrapequeno, adequado para montagem

6. Equipado com orifício de instalação fixo, diâmetro: 3mm

 2. Descrição da interface do módulo

[Descrição do cabeçalho do pino curvo preto 6P]

1 tensão externa VCC de 2,5 V-12 V

2 GND GND externo

3 Porta IO do microcontrolador externo IA1

4 Porta IO do microcontrolador externo IB1

5 Porta IO do microcontrolador externo IA2

6 Porta IO do microcontrolador externo IB2

【Descrição do terminal verde 4P】

1 OA1 OB1 Conecte a 2 pinos do motor DC, sem direção

2 OA2 OB2 Conecte a 2 pinos do motor DC, sem direção

Instruções de três módulos

Conecte o VCC, o indicador de energia do módulo GND acende

Alto nível de entrada IA1, baixo nível de entrada IA1, rotação direta do motor [OA1 OB1];

Nível baixo de entrada IA1, nível alto de entrada IA1, motor [OA1 OB1] inverte;

Alto nível de entrada IA2, baixo nível de entrada IA2, rotação direta do motor [OA2 OB2];

Entrada IA2 de baixo nível, entrada IA2 de alto nível, motor [OA2 OB2] inverte;
