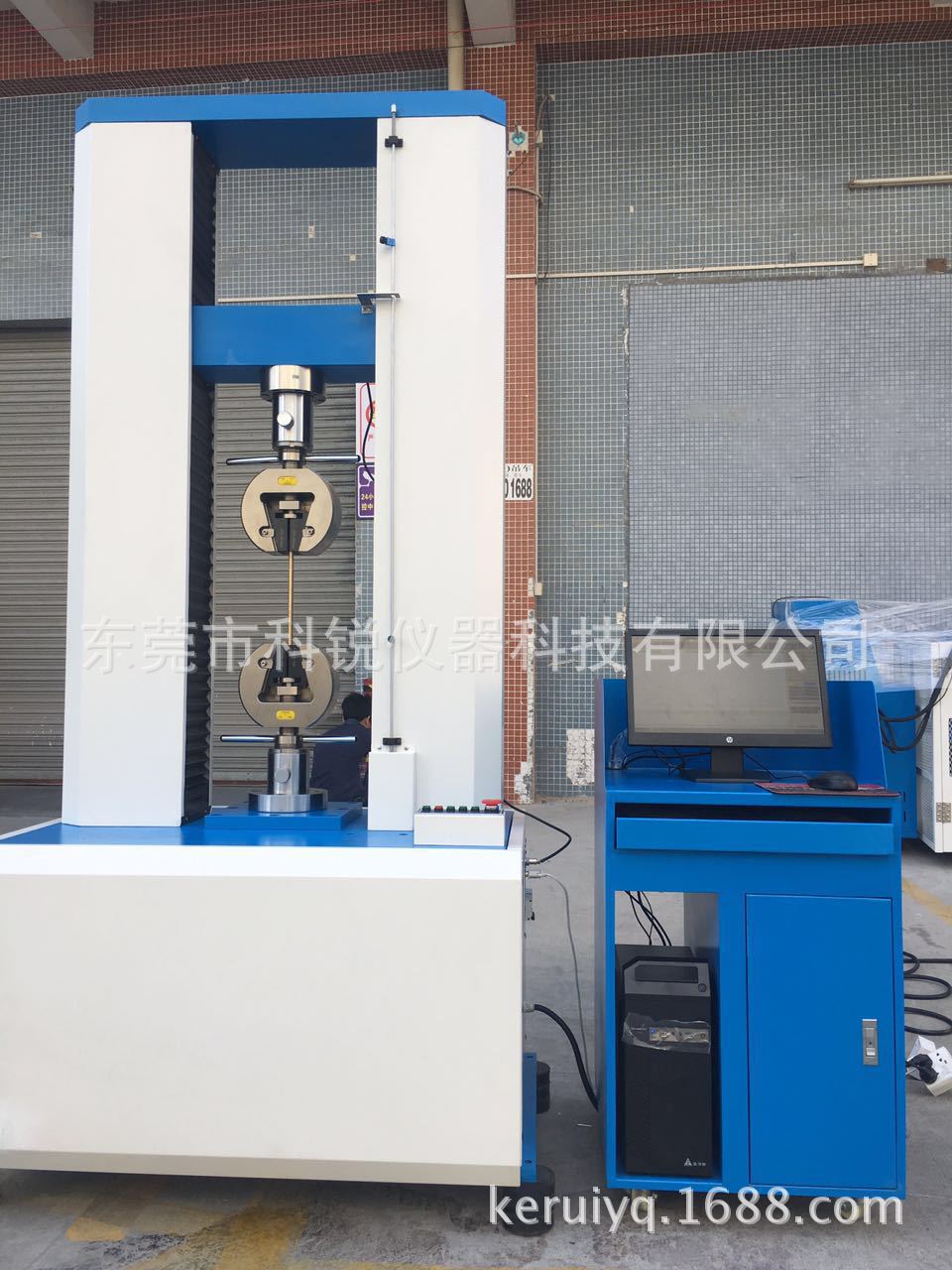

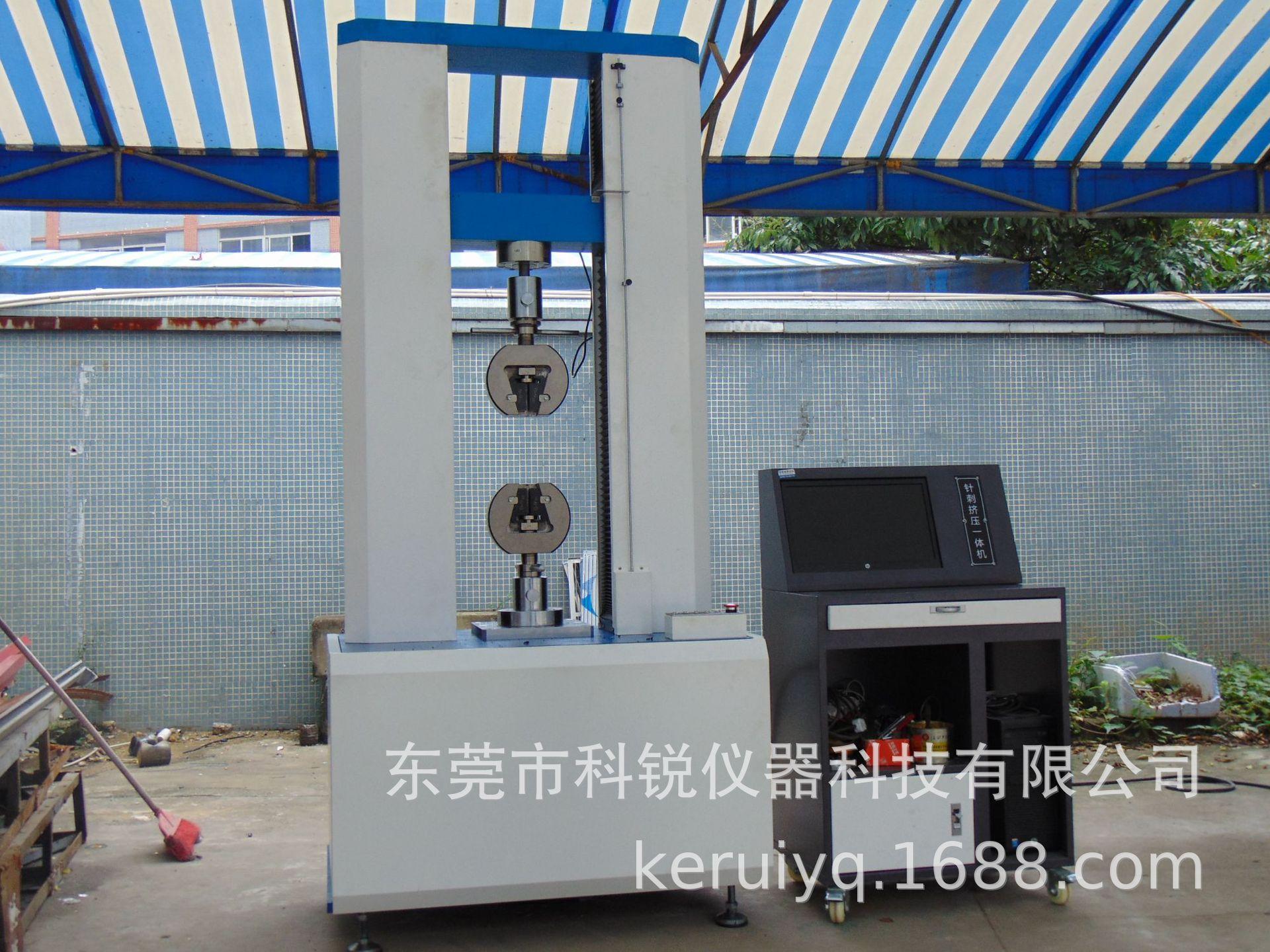

Visão geral do equipamento:
A máquina de teste de material servo de computador vertical CREE-8009B é um novo tipo de máquina de teste de material que combina tecnologia eletrônica com transmissão mecânica. Possui uma ampla e precisa faixa de medição de velocidade e força de carregamento, possui alta precisão e sensibilidade na medição e controle de carga e deslocamento, e também pode realizar testes de controle automático de carregamento em velocidade constante e deslocamento em velocidade constante. É simples e conveniente de operar e é especialmente adequado para testar instrumentos para controlar a qualidade do produto em linhas de produção. Esta série de máquinas é adequada principalmente para testar materiais não metálicos e metálicos com cargas de teste inferiores a 20T.
A principal função:
É principalmente adequado para testar materiais metálicos e não metálicos, como borracha, plástico, fios e cabos, cabo de fibra óptica, cinto de segurança, cinto de segurança, material composto de cinto de couro, perfil de plástico, material enrolado à prova d'água, tubo de aço, material de cobre , perfil, aço para mola, aço para rolamento, aço inoxidável (e outros aços de alta dureza), fundição, chapa de aço, correia de aço, fio de metal não ferroso, tração, compressão, flexão, cisalhamento, descascamento, rasgo, extensão de dois pontos ( extensômetro é necessário) e outros testes.
Característica principal:
Codificadores fotoelétricos importados são usados para medição de deslocamento. O controlador adota uma estrutura de microcomputador de chip único incorporada e possui um poderoso software integrado de medição e controle, integrando funções de medição, controle, cálculo e armazenamento. Possui as funções de cálculo automático de tensão, alongamento (é necessário extensômetro), resistência à tração e módulo de elasticidade, além de contar automaticamente os resultados; registrar automaticamente o valor da força ou alongamento no ponto máximo, ponto de ruptura e ponto designado; usar um computador para exibir dinamicamente o processo de teste e as curvas de teste e realizar o processamento de dados. Após o teste, a curva pode ser ampliada através do módulo de processamento gráfico para reanálise e edição dos dados, e os relatórios podem ser impressos. O desempenho do produto atingiu o nível avançado internacional.
cumprir o padrão:
《Máquina de testes eletrônicos GB/T16491-1996》
Indústrias de aplicação:
Amplamente utilizado em metrologia e inspeção de qualidade; borracha e plásticos; metalurgia e siderurgia; fabricação de máquinas; aparelhos eletronicos; produção automobilística; fibras têxteis e químicas; fios e cabos; materiais de embalagem e alimentos; instrumentação; equipamento médico; energia nuclear civil; aviação Civil; Faculdades e universidades; laboratórios de pesquisa científica; inspeção e arbitragem de mercadorias, departamentos de supervisão técnica; materiais de construção e cerâmica; indústria petroquímica; e outras indústrias.
Parâmetros técnicos:
|
modelo |
CREE-8009B |
|
Carga máxima |
1KN, 2KN, 5KN, 10KN, 20KN, 50KN, 100KN, 200KN, opcional |
|
Nível de precisão |
Nível 1/Nível 0,5 |
|
Faixa de força efetiva |
0,2%~100% (nível 1)/0,4%~100% (nível 0,5) |
|
Precisão de medição de força |
Dentro de ±1% do valor indicado / Dentro de ±0,5% do valor indicado |
|
Testando a resolução da máquina |
Carga máxima 1/200000, sem divisão interna ou externa e a resolução permanece inalterada durante todo o processo |
|
célula de carga |
Configuração básica: um sensor de tensão e compressão (carga máxima) Configuração estendida: vários sensores podem ser adicionados |
|
Largura de teste efetiva |
400mm (pode ser ampliado de acordo com a necessidade do cliente) |
|
Espaço de alongamento eficaz |
400mm (pode ser aumentado de acordo com a necessidade do cliente) |
|
Faixa de velocidade de teste |
0,001~350 mm/min |
|
Precisão de medição de deslocamento |
Dentro de ±0,5% do valor indicado / Dentro de ±0,2% do valor indicado |
|
Sistema de medição de deformação (Opcional de acordo com as necessidades) |
Configuração estendida: Grande deformação: comprimento mínimo do medidor 10 mm, faixa de deformação: 800 mm Configuração estendida: Pequena deformação: comprimento do medidor 25 mm, 50 mm, 100 mm Faixa de deformação: 5 mm, 10 mm, 25 mm |
|
Precisão de medição de deformação |
Dentro de ±0,5% do valor indicado (grande deformação ou pequena deformação pode ser selecionada de acordo com as necessidades do cliente) |
|
Dispositivo de segurança para bancada de testes |
Proteção de limite eletrônico |
|
Dispositivo de elevação de bancada de teste |
Controle automático rápido/lento de duas velocidades, pode avançar lentamente |
|
Função de retorno da bancada de testes |
Manual ou automático duas opções, retorno automático ou manual à posição inicial do teste na velocidade mais alta após o teste |
|
Proteção de sobrecarga |
Se a carga máxima exceder 10%, a máquina se protegerá automaticamente. |
|

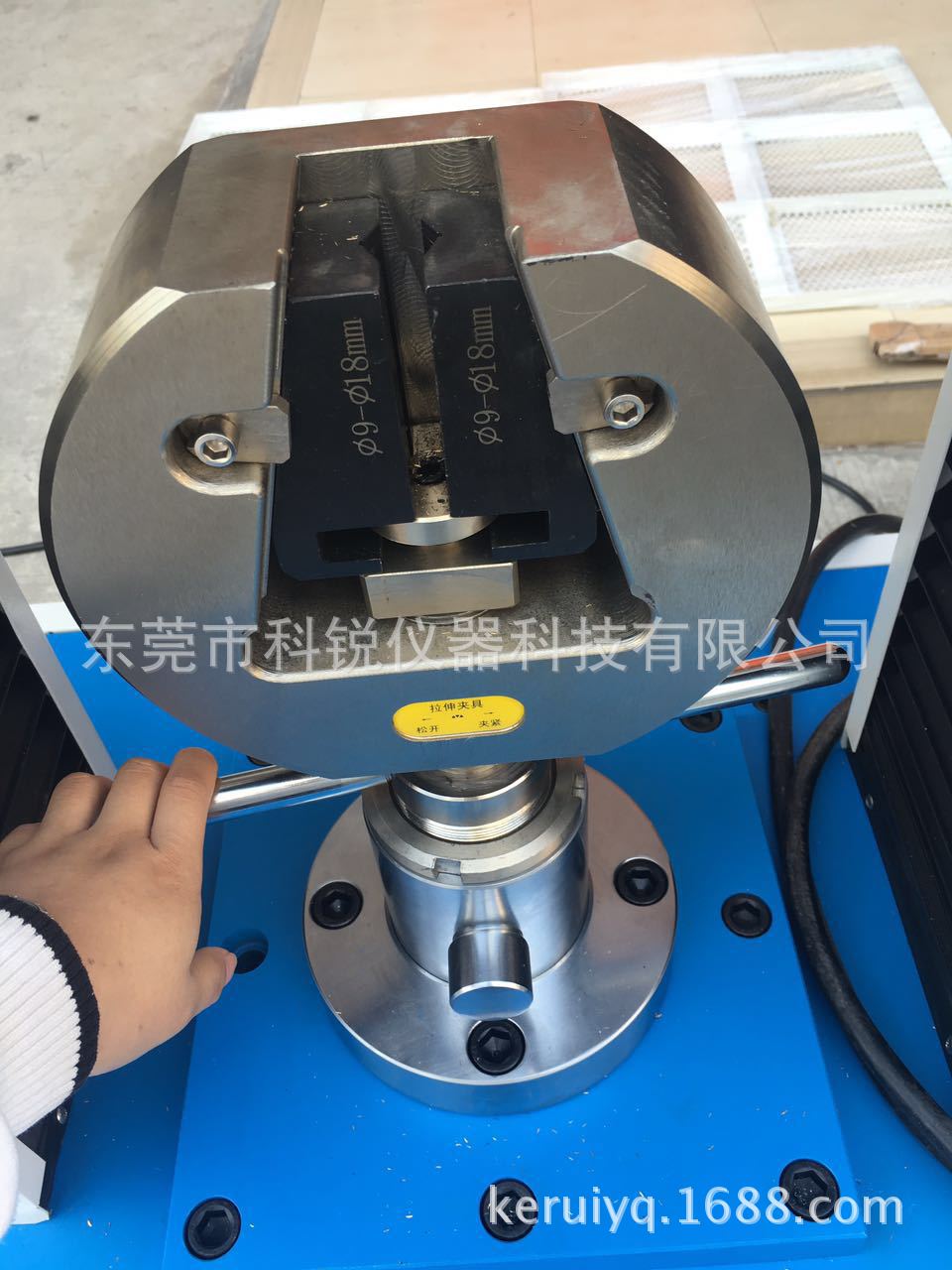

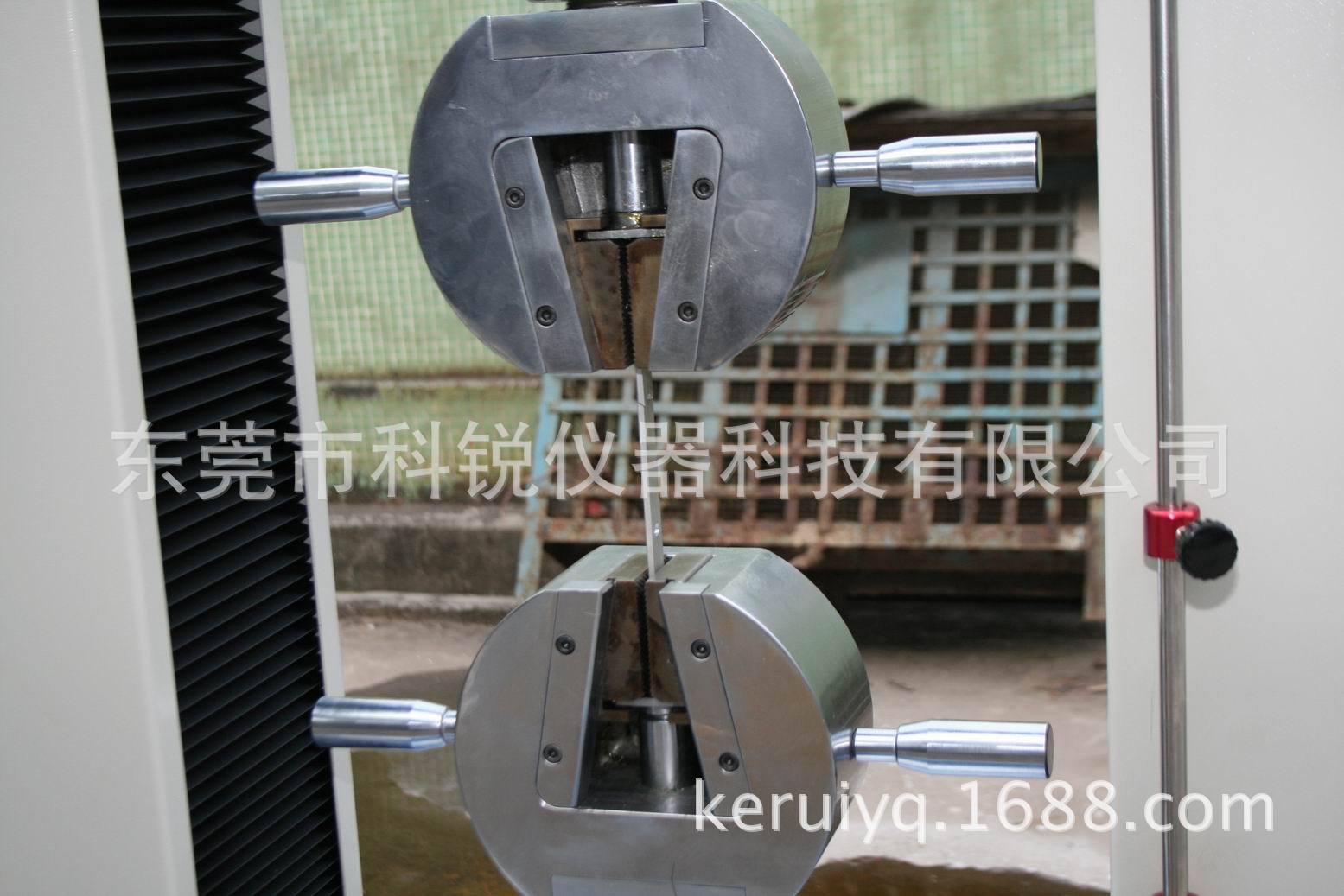

Configuração de luminária |
Um conjunto de acessórios de tração |
|
Tamanho do host |
1040×590×2000mm(comprimento*largura*altura) |
|
sistema de energia |
Servo motor Delta de Taiwan + driver + parafuso de esfera de alta precisão |
|
fonte de energia |
220V、50Hz、 |
|
poder |
7,5KW (diferentes motores de potência são configurados padrão de acordo com diferentes requisitos de força) |
|
Peso do hospedeiro |
(Aprox.) 1000 Kg |
|
Nome do produto: Lista de configuração da máquina de teste de material servo de computador vertical CREE-8009B |
|||
|
seqüência |
Acessórios |
quantidade |
marca |
|
1 |
servo motor |
1 conjunto |
Taiwan【Autêntico】 |
|
2 |
Servo acionamento |
1 conjunto |
Taiwan【Autêntico】 |
|
3 |
Parafuso de esfera sem folga de alta precisão |
1 conjunto |
Taiwan |
|
4 |
haste polida |
2 palitos |
Feito na china |
|
5 |
Roda síncrona |
2 conjuntos |
personalizado |
|
6 |
Placa-mãe + software de medição e controle |
1 conjunto |
Desenvolvido pela Universidade de Ciência e Tecnologia do Leste da China |
|
7 |
Hospedar |
1 conjunto |
Tinta em pó com base de aço |
|
8 |
Carcaça da coluna |
1 conjunto |
Formação em uma etapa de liga de alumínio de alta densidade |
|
9 |
retransmissão |
Um pouco |
Chint |
|
10 |
Dispositivo de teste especial |
1 conjunto |
Cree |
|
11 |
sensor |
1 conjunto |
NÓS |
|
12 |
Dispositivo de medição de pequenas deformações |
1 conjunto |
Instituto de Pesquisa de Ferro e Aço da China |
|
Acessórios opcionais |
|||
|
seqüência |
nome |
quantidade |
Observação |
|
1 |
Monitor de computador + host |
1 conjunto |
Se você tiver um computador, você mesmo pode fornecê-lo |
|
2 |
Vários jogos |
Não fixo |
Se você tem muitos estilos e precisa personalizar vários equipamentos |
|
3 |
Vários sensores |
Não fixo |
Determinado pela precisão da força do produto testado |
Características:
um. Máquina de teste de materiais servocontrolada totalmente informatizadaRecursos de software
A. Função modular padrão de teste: Fornece aos usuários configurações de teste para as aplicações desejadas, cobrindo GB, ASTM, DIN, JIS, BS e outros padrões de teste.
B. Dados do produto de teste: permite que os usuários definam todos os dados do produto de teste, insiram uma vez e reutilizem por um longo período. Os usuários também podem adicionar e modificar fórmulas para melhorar os dados de teste.
C. Edição dupla de relatórios: Totalmente aberto aos usuários para editar relatórios, permitindo que os testadores escolham seu formato de relatório preferido (o programa de teste adicionou uma função de relatório EXCEL integrada para expandir o formato de relatório profissional único anterior)
D. Cada comprimento, unidade de força e dígito de exibição são dinamicamente intercambiáveis. A unidade de força é T, Kg, N, KN, g, lb; a unidade de comprimento é mm, cm, polegada.
E. A escala automática de curvas gráficas pode exibir os gráficos em escala. Os gráficos podem ser alternados dinamicamente em tempo real durante o teste. Possui gráficos de carga-deslocamento, tempo de carga, tempo de deslocamento, tensão-deformação, carga de extensão de 2 pontos e comparação de múltiplas curvas.
F. Os resultados do teste podem ser gerados na forma de dados no formato EXCEL.
G. O teste pode ser arquivado automaticamente ou manualmente após a conclusão do teste. Após o teste, a força máxima, resistência ao escoamento superior e inferior, método do anel, método de aproximação gradual, resistência à extensão não proporcional, resistência à tração, resistência à compressão, resistência ao alongamento em qualquer ponto, alongamento a uma carga fixa, módulo de elasticidade, alongamento, valor máximo, valor mínimo, valor médio do intervalo de descascamento, energia líquida, energia total, módulo de flexão, deslocamento do ponto de interrupção x% da carga, carga do ponto de interrupção X% do deslocamento, etc. Backup: Os dados de teste podem ser salvos em qualquer partição do disco rígido.
H. O software tem a função de demonstrar dados históricos de testes.
dois. Máquina de teste de materiais servocontrolada totalmente informatizadaapêndice
A. Garantia de um ano e um manual de operação chinês.
B. Um conjunto de grampos de tração padrão será oferecido como presente.
C. Uma cópia do software de teste especial para máquina de teste de tração.
D. Um computador de marca e uma impressora colorida
3. Itens de teste da máquina de teste de material servo-controlada totalmente informatizada
Itens de teste comuns: (valores de exibição comuns e valores calculados)
●Esforço de tração ●Resistência à tração
●Resistência ao rasgo ●Alongamento do rasgo
● Tensão de tração constante ● Alongamento constante
●Valor de tensão constante ●Resistência ao rasgo
●Valor de força em qualquer ponto ●Alongamento em qualquer ponto
●Força de extração ●Força de adesão e cálculo do valor de pico

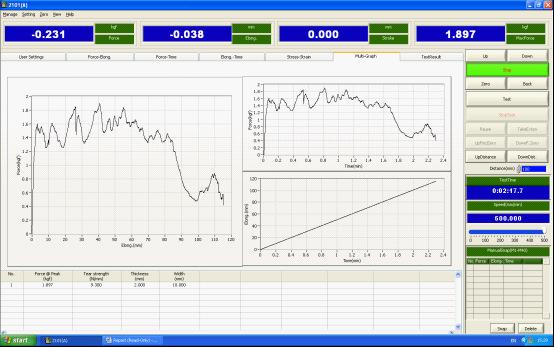

4. Interface de operação de software de máquina de teste de material servo-controlada totalmente informatizada
5. Resultados do teste de máquina de teste de material servo-controlada totalmente informatizada
7. Requisitos de instalação de equipamentos
1. Local de instalação
O terreno é plano e bem ventilado. Não há vibração forte ao redor do equipamento. Não há campo eletromagnético forte ao redor do equipamento. Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento. Ao redor do equipamento existe espaço adequado para uso e manutenção, conforme figura abaixo.
1. Temperatura externa: 27°C±3°C Umidade relativa: ≤85% Pressão do ar: 86kPa~106kPa
2. Deve haver espaço suficiente ao redor do equipamento para fácil manutenção, conforme mostrado na imagem à direita
A: não inferior a 10 cm B: não inferior a 60 cm C: não inferior a 60 cm
2. Condições de fornecimento de energia
1. Fonte de alimentação: AC380V de dois fios + fio terra de proteção
Faixa de flutuação de tensão permitida: AC (380 ± 10%) V
Faixa de flutuação de frequência permitida: (50±0,5) Hz
A resistência de aterramento do fio terra de proteção é inferior a 4Ω
Capacidade de energia: Potência máxima de cerca de (a ser fornecida separadamente, a solução ainda não está disponível)
É necessária a configuração de uma chave pneumática ou de alimentação de capacidade correspondente ao equipamento no local de instalação, devendo esta chave ser utilizada de forma independente para este equipamento.
u Requisitos para ambiente de armazenamento
1. Quando o equipamento não está funcionando, a temperatura ambiente deve ser mantida entre 5°C~+30°C
