PL2303HX linha USB para módulo TTL RS232 atualização USB para porta serial TTL download nove pincéis
R$ 4,92 - 5,93
600 – 2.256 un.
R$ 3,41 - 4,20
2.257+ un.
Preço preliminar por unidade incluindo frete para o Brasil
Variantes
New
Old Style
Especificações do produto
tipo
Download line
Marca
Sheng Yi Industrial
Modelo
PL2303HX
Especificações
Old Style, New
tipo
Download line
Marca
Sheng Yi Industrial
Modelo
PL2303HX
Especificações
Old Style, New
tipo
Download line
Marca
Sheng Yi Industrial
Modelo
PL2303HX
Especificações
Old Style, New
Detalhes do produto
O texto nas imagens pode ser traduzido

1

Versão antiga: não suporta WIN10, boa compatibilidade, suporta download de alta taxa de transmissão

Nova versão: suporta WIN10, não suporta download de alta taxa de transmissão

Cabo piscante de 1 metro de comprimento PL2303HX USB para COM USB para TTL cabo de download cabo de atualização placa pequena

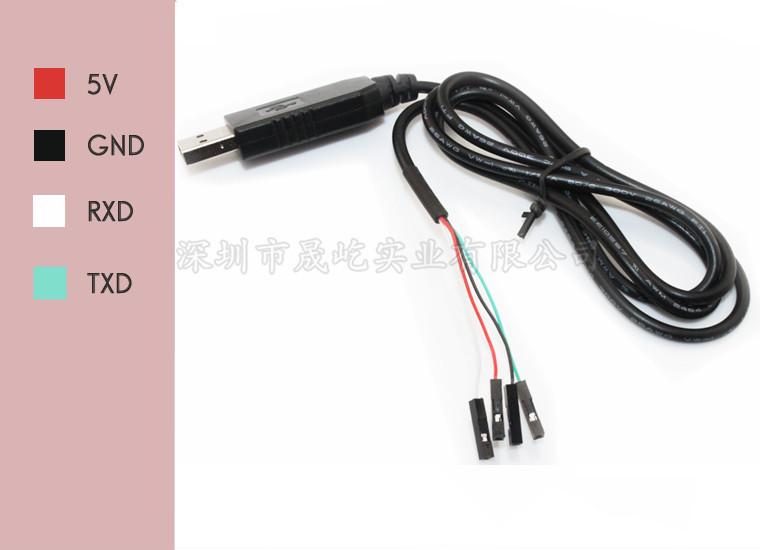

Definição de sequência de linha: vermelho +5V, preto GND, branco RXD, verde TXD

(De acordo com sugestões do cliente, o design mais recente deste produto tem uma porta de soldagem extra de 3,3 V, mas você precisa desmontar o invólucro USB e soldá-lo você mesmo)


Este módulo fornece apenas as informações acima, e somente quem sabe utilizá-lo deve adquiri-lo.Garantimos apenas que a comunicação da porta serial está normal, não sabemos como atualizar o firmware e não fornecemos suporte técnico para atualizar o firmware.Se você encontrar outras dificuldades, acesse o fórum profissional de flashing para obter ajuda. Obrigado.

Método de conexão:
RX para TX;
TX para RX;
Terra a terra (GND para GND)
Funções de placa pequena USB para porta serial:
1 Comunicação serial simples.
2. Atualização de firmware do roteador ou ADSL.
3 Comunicação serial GPS.
4 Atualização de firmware do disco rígido.
5. Fácil de usar. Conecte o RX ao TX do MCU; conecte TX ao RX do MCU. Em seguida, conecte ao terra. Não há necessidade de usar MAX232 para conversão.
6 Usado no HiperTerminal; ferramenta de depuração de porta serial comumente usada.
7. Para atualizar várias máquinas satélites.
etc................. USB universal para placa de porta serial

Nota especial:

1. Este link vende apenas um cabo flash, uma ferramenta. Não estamos familiarizados com o uso, portanto não podemos fornecer orientação de operação.

Como existem tantos modelos no mercado e a capacidade prática de cada um varia muito, não podemos garantir que você terá sucesso. Não nos dê uma crítica negativa só porque você não teve sucesso, porque isso nos deixaria mais ressentidos do que Dou E!

2. Cada um que enviamos foi testado. Os compradores são lembrados de não operá-lo diretamente após recebê-lo, para não pensar que há problemas. Primeiro, faça um teste simples. O método é muito simples: se você conectar o cabo no computador, o computador avisa "Encontrado novo hardware...", use a caneta preta do multímetro para conectar (GND), e a caneta vermelha para conectar (RX) e (TX) respectivamente. Se você puder medir a tensão, significa que a pequena placa deve estar boa. É especialmente observado aqui que se (GND) estiver conectado ao pino de tensão do dispositivo, ele definitivamente queimará quando ligado, portanto, os usuários devem medir com precisão os pinos do dispositivo antes da fiação para evitar perdas desnecessárias!

Alguns compradores queimam acidentalmente o chip ou não sabem como operá-lo ou a máquina em si não suporta atualizações, então dizem que há algo errado com nossa pequena placa, etc. .
