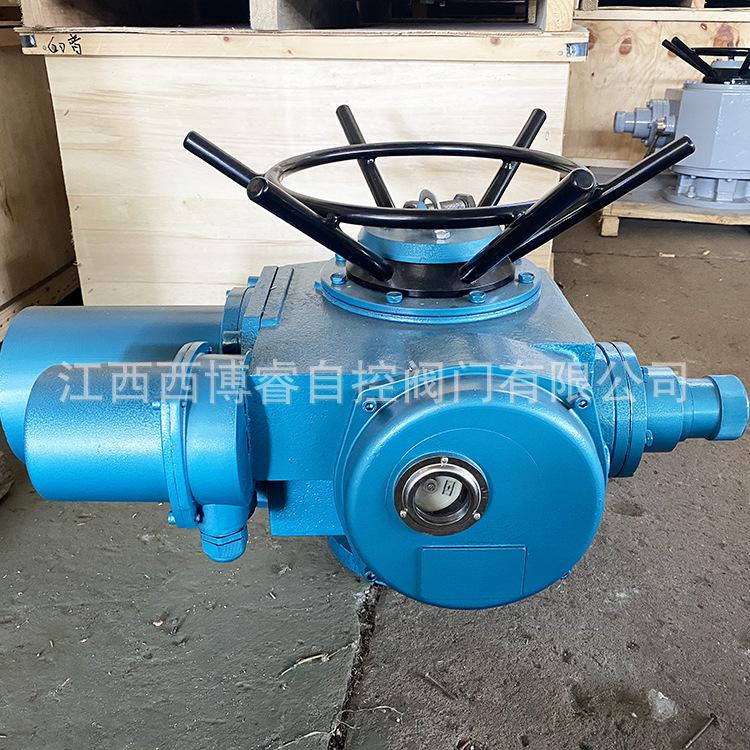

Atuador de válvula multi-volta ajustável DZT45-24T DZT30-24T
Atuador elétrico de válvula multivolta ajustável DZT45-24T DZT30-24T DZT90-24T
O atuador elétrico integrado inteligente DZ-T é amplamente utilizado em válvulas de gaveta de acionamento industrial, válvulas de bloqueio, válvulas borboleta de grande diâmetro, válvulas de esfera de grande diâmetro e outras válvulas multivoltas. O produto possui desempenho estável, alternância livre entre manual e elétrico e operação simples!
O dispositivo elétrico de válvula multivoltas DZ-T integrado inteligente integra a parte de controle elétrico com o dispositivo elétrico convencional, que é conhecido como dispositivo elétrico integrado. Existem quatro tipos: tipo comum integrado, tipo à prova de explosão integrado, tipo ajustável integrado e tipo à prova de explosão ajustável integrado.
Esta série de equipamentos elétricos é muito conveniente para os usuários instalarem, depurarem e repararem, o que pode economizar muito nos custos de instalação e encurtar o período de instalação. Ele pode ser operado continuamente por botões no local e também pode ser controlado remotamente, controlado centralmente e controlado automaticamente. Possui identificação de sequência de fase e funções de proteção contra perda de fase internamente, e o nível de proteção é IP65.
O tipo de regulação inteligente DZ-T pode aceitar o sinal padrão de 4-20mA do sistema DCS, pode controlar de forma confiável a abertura e o fechamento da válvula e realizar a regulação automática e emitir um sinal de feedback de corrente de 4-20mA ao mesmo tempo.
DZ-TNão há necessidade de combinar controle centralizado de caixa de controle elétrico/gabinete! Com controle de botão no local, controle centralizado de sinal DCS ou PLC remoto de 4-20mA e saída de sinal de feedback de 4-20mA correspondente ao mesmo tempo!
DZTTabela de parâmetros de desempenho do dispositivo elétrico multivoltas da série:Atuador elétrico de válvula reguladora DZT45-24T
|
modelo |
Nominal Torque (Nm) |
Torque de controle (Nm) |
Torque de controle |
Número de rotação do eixo de saída (voltas) |
Diâmetro permitido da haste |
Relação de velocidade manual |
Velocidade de saída (r/min) |
motor poder (kZ) |
|
DZT5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0,12 |
|
DZT10A |
100 |
150 |
≤50 |
160 |
24、36 |
0,25 0,37 |
||
|
DZT15A |
150 |
225 |
≤75 |
|||||
|
DZT20A |
200 |
300 |
≤100 |
40 |
0,55 |
|||
|
DZT20A(Ⅰ) |
28 |
|||||||
|
DZT30A |
300 |
450 |
≤150 |
40 |
24 |
0,75 |
||
|
DZT30A(Ⅰ) |
28 |
|||||||
|
DZT45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
|
36 |
1,5 |
|||||||
|
DZT60A |
600 |
900 |
≤300 |
24 |
1,5 |
|||
|
36 |
2.2 |
|||||||
|
DZT90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
||
|
DZT90(Ⅰ) |
48 |
36 |
3,0 |
|||||
|
DZT120 |
1200 |
1800 |
≤600 |
60 |
24 |
3,0 |
||
|
DZT120(Ⅰ) |
48 |
|||||||
|
DZT180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4,0 |
|
36 |
5.5 |
|||||||
|
DZT250 |
2500 |
3.000 |
≤1250 |
24 |
5.5 |
|||
|
DZT350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7,5 |
|
|
DZT500 |
5.000 |
6.000 |
≤2500 |
10 |
||||
|
DZT800 |
8.000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZT1000 |
10.000 |
12.000 |
≤5000 |
100 |
15 |
Nota: O orçamento real está sujeito ao orçamento fornecido pelos nossos especialistas de vendas e telefone!
