Especificações do ponto: 0,5m, 1m, 1,5m, 2m, 2,5m, 3m, 3,5m, 4m, 4,5m, 5m, 5,5m, 6m, 6,5m, 7m, 7,5m, 8m, 8,5m, 9 metros, 10 medidores estão todos em estoque, outras especificações podem ser personalizadas.
I. Visão geral

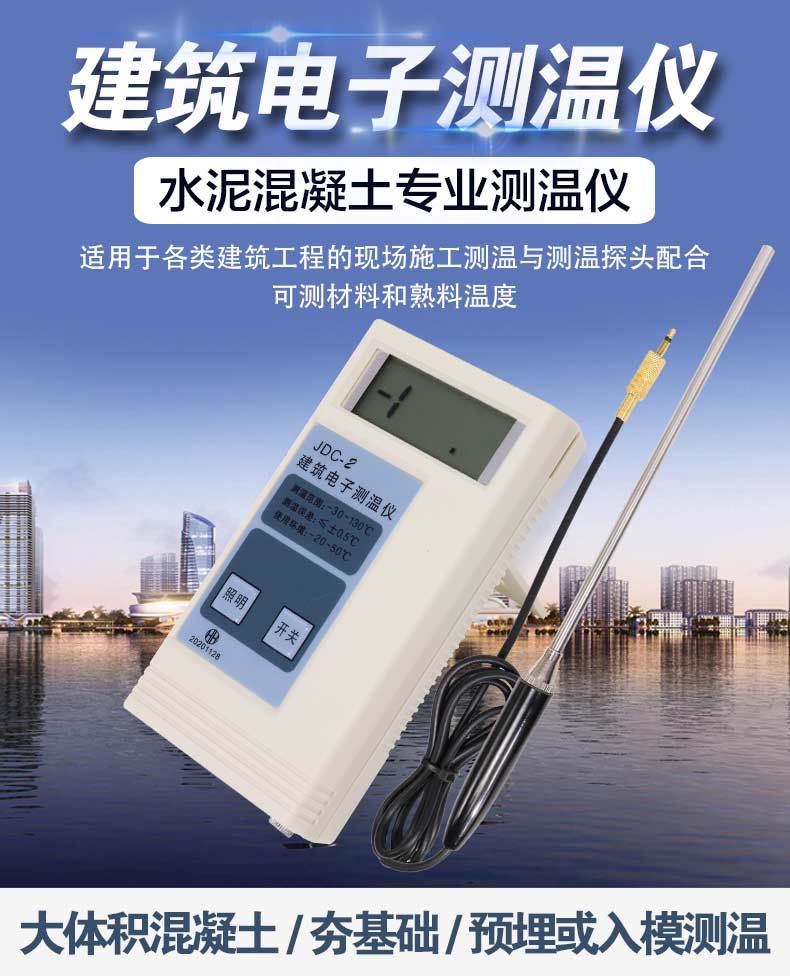

O termômetro eletrônico portátil para edifícios JDC-2 é um instrumento profissional de medição de temperatura desenvolvido de acordo com as características de construção da indústria de construção do meu país e especificações técnicas relevantes. Ele pode exibir digitalmente a temperatura medida de forma intuitiva, precisa e rápida. Possui boa confiabilidade, uma ampla gama de uso, um ambiente operacional com ampla temperatura, tamanho pequeno e peso leve, operação simples e fácil de transportar. É adequado para canteiros de obras e operações de campo; é usado principalmente em projetos básicos de construção, como construção, materiais de construção, conservação de água, eletricidade, metalurgia, petroquímica, portos, estradas e pontes e administração municipal.
2. Escopo de aplicação de fios pré-enterrados de termômetros eletrônicos prediais
Este instrumento é adequado para medição de temperatura de construção no local de vários projetos de construção. Quando usado com uma sonda de medição de temperatura, pode medir a temperatura de materiais e clínquer, como gases, líquidos, fluidos, misturas e materiais granulares. Pode ser usado com linhas de medição de temperatura pré-incorporadas. Ele pode medir a temperatura interna do concreto e do concreto de grande volume construído no inverno.
3. Composição e função do instrumento
O host pode ser conectado à sonda de medição de temperatura ou ao fio de medição de temperatura para formar um sistema de medição de temperatura, que pode ser configurado de forma flexível de acordo com as necessidades do local e o número de pontos de medição de temperatura.

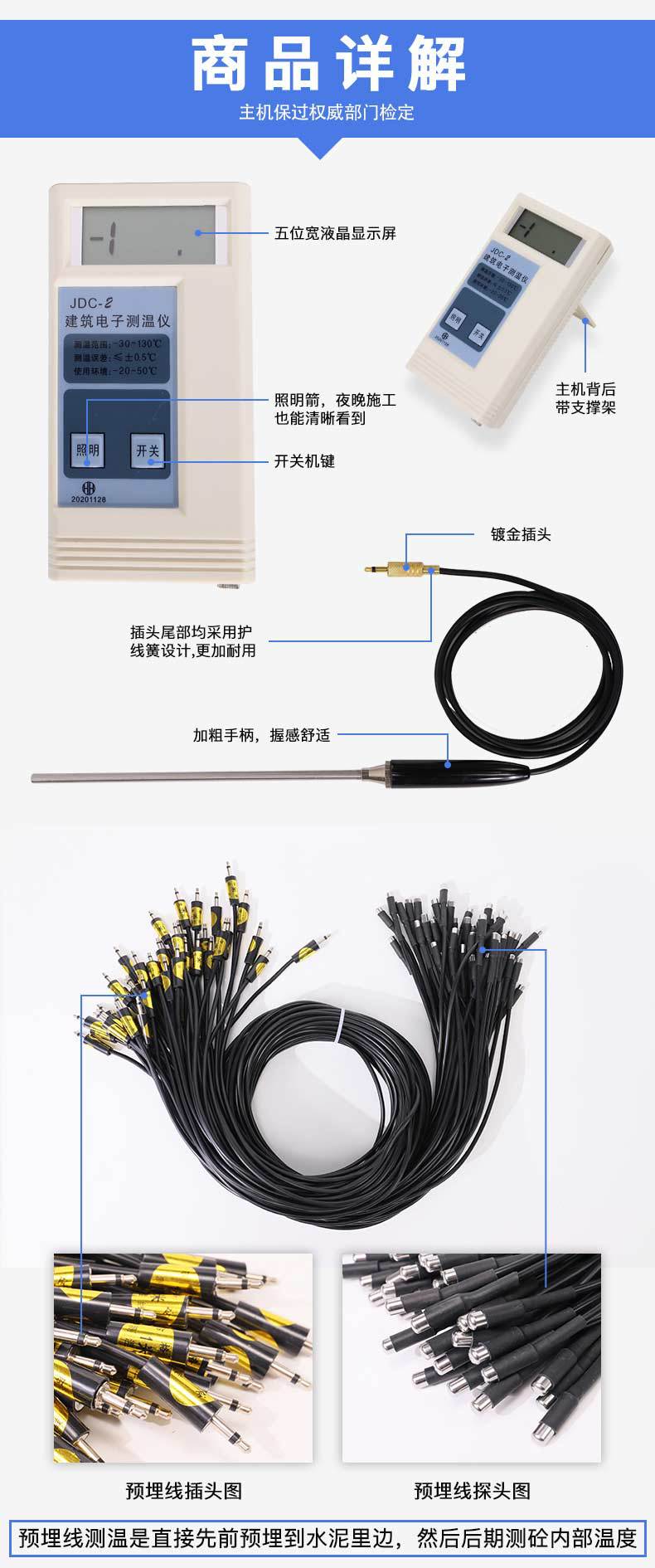

1. Anfitrião

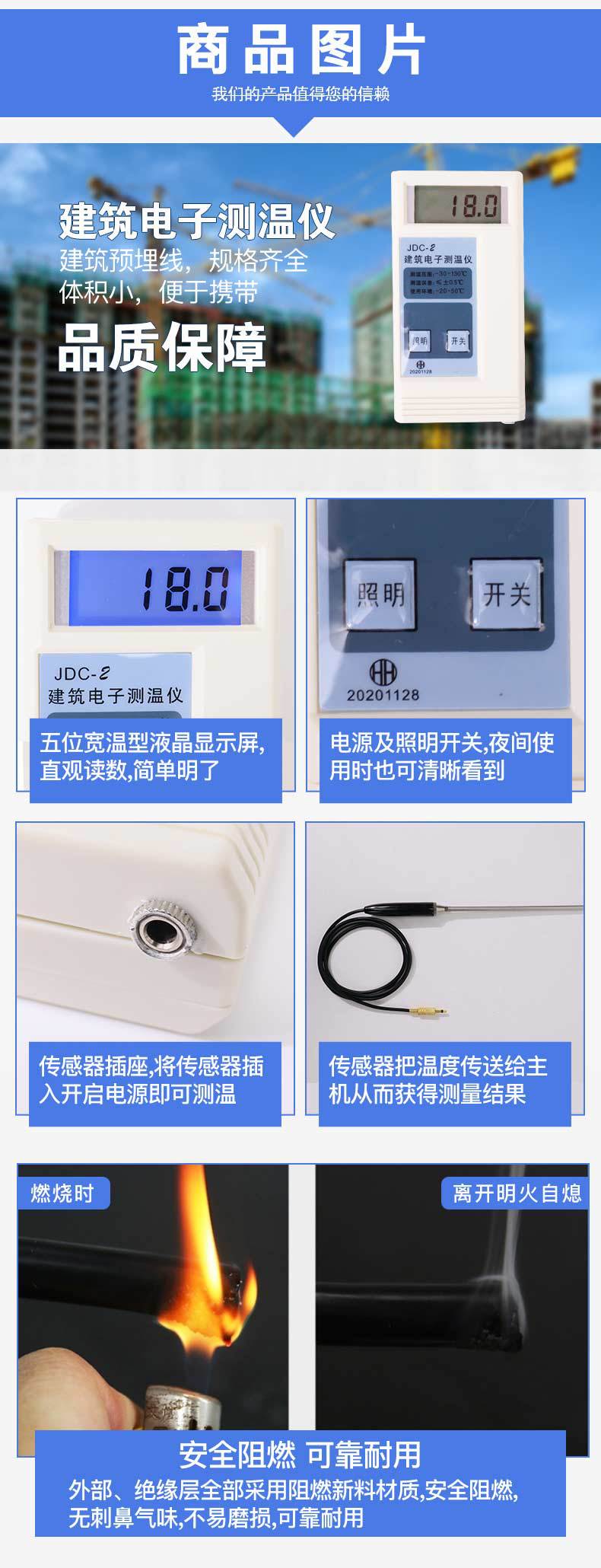

A unidade principal é um instrumento portátil com botão liga / desliga, interruptor de iluminação, tomada e display LCD. Ele pode exibir digitalmente o valor da temperatura medida e possui uma função de iluminação de leitura de temperatura noturna. Para evitar poeira, umidade e choques, utiliza um interruptor de toque de filme com bom desempenho de vedação e uma tampa de instrumento tipo cinta. Você também pode abrir o suporte atrás da unidade principal e colocá-lo na mesa para uso.
2.Fio pré-enterrado de termômetro eletrônico predialSonda de temperatura
A sonda de temperatura é composta por um plugue, um fio, uma alça e um tubo de metal com diâmetro externo de φ6mmX200mm. Um sensor de temperatura é embalado na extremidade frontal do tubo, adequado para medir a temperatura de materiais e clínquer.
3. Linha de medição de temperatura
A linha de medição de temperatura embutida é feita de plugue, fio e sensor de temperatura, adequado para medir a temperatura interna do concreto. Cada linha de medição de temperatura pode medir um ponto de temperatura, e os pontos de medição de temperatura podem ser organizados arbitrariamente durante a construção. Para facilitar a medição de temperatura em camadas, cada plugue da linha de medição de temperatura é afixado com uma etiqueta com a especificação de comprimento correspondente.
4. Principais indicadores técnicos
1. Faixa de medição de temperatura: -30°C~+130°C
2 Erro de medição de temperatura: ≤ 0,5°C (com sonda de temperatura); ≤1,0°C (com fio de medição de temperatura)
3 Resolução: 0,1℃
4 Temperatura do ambiente operacional: -20°C~+50°C
5. Modo de exibição: display LCD de três temperaturas e meia de largura
6 Fonte de alimentação, uma bateria laminada de 9V
7. Peso: 200g
8Volume do host: 135mmX72mmX32mm
cinco,Fio pré-enterrado de termômetro eletrônico predialInstruções
1. Use o host e a sonda de temperatura para medir a temperatura do material
Insira o plugue da sonda de temperatura na tomada da unidade principal, pressione o botão liga / desliga, insira a haste metálica da sonda de temperatura no objeto a ser medido e a profundidade de inserção não deve ser inferior a 1/2 do seu comprimento. Leia os dados de temperatura na unidade principal em cerca de dois minutos. Ao medir a temperatura da mistura, para evitar colisão excessiva entre a sonda de temperatura e objetos duros na mistura e afetar a vida útil, você pode primeiro reservar um furo na mistura com uma vareta de metal e depois inserir a sonda de temperatura no buraco para medir a temperatura. A sonda de temperatura deve ser limpa após cada utilização.

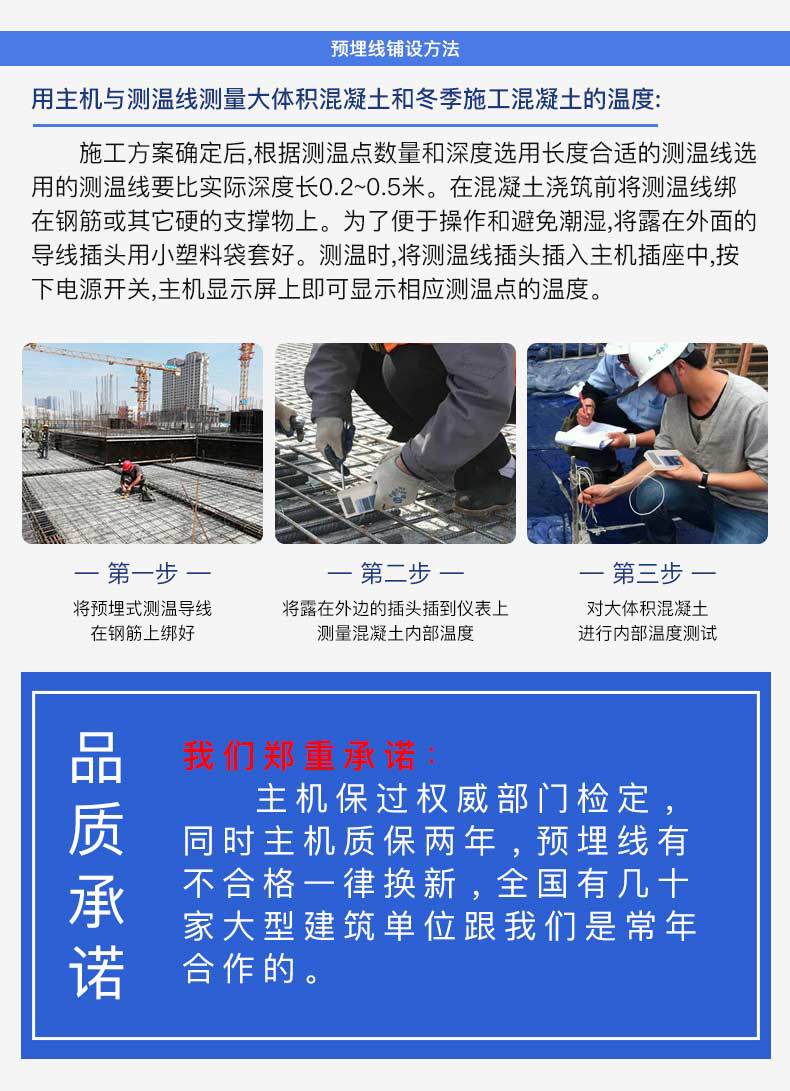

2. Use o host e o fio de medição de temperatura para medir a temperatura de concreto de grande volume

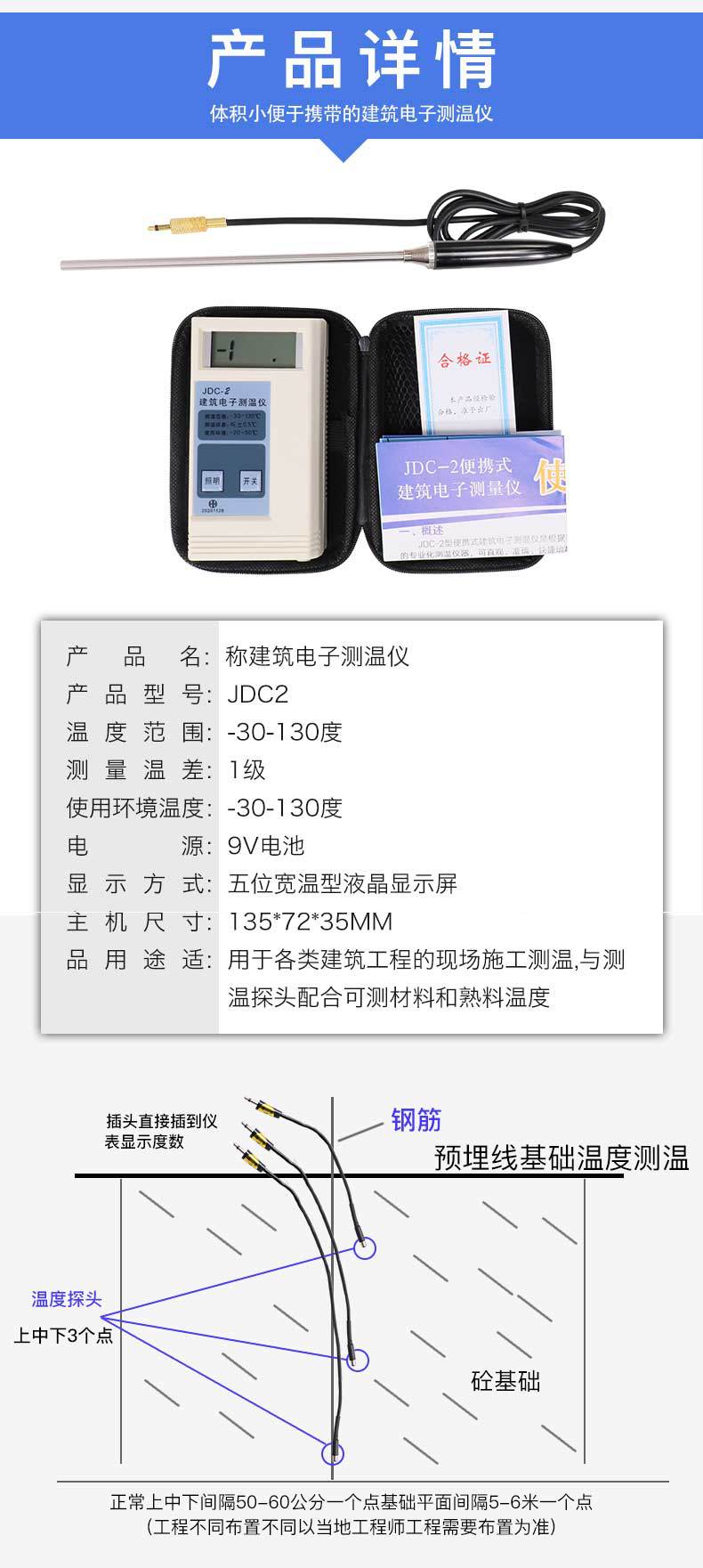

Após a determinação do plano de medição de temperatura de construção, o fio de medição de temperatura com especificações de comprimento apropriadas é selecionado de acordo com o número e profundidade dos pontos de medição de temperatura. Por exemplo, se o ponto de medição de temperatura real for de 0,2m a 0,3m de profundidade, um fio de medição de temperatura com especificação de 0,5m pode ser selecionado; se o ponto de medição de temperatura real for de 2,5 m a 2,8 m de profundidade, um fio de medição de temperatura com especificação de 3 m pode ser selecionado e assim por diante. Quando pré-enterrado, barras de aço e outras hastes podem ser utilizadas como suporte. Amarre o fio de medição de temperatura ao suporte de acordo com a distância longitudinal dos pontos de medição de temperatura, e o sensor de temperatura e o suporte devem ser isolados. Ao despejar concreto, implante o suporte com o fio de medição de temperatura amarrado no concreto, e o sensor de temperatura esteja no ponto de medição de temperatura. O tampão é deixado fora do concreto e coberto com um saco plástico para evitar umidade e mantê-lo limpo. Para facilitar a operação, o comprimento do fio deixado do lado de fora deve ser superior a 20 cm. Ao medir a temperatura, pressione o botão liga / desliga do host, insira o plugue do fio de medição de temperatura no soquete do host e a temperatura do ponto de medição de temperatura correspondente pode ser exibida no display do host.
3.Fio pré-enterrado de termômetro eletrônico predialMedição da temperatura do concreto durante a construção de inverno com o hospedeiro e a linha de medição de temperatura
Ao despejar concreto, reserve os furos de medição de temperatura de acordo com o plano de medição de temperatura da construção de inverno, coloque um fio de medição de temperatura em cada furo, deixe o plugue do fio de medição de temperatura fora do furo e cubra-o com um saco plástico para evitar umidade e mantê-lo limpar. Ao medir a temperatura, pressione o botão liga / desliga do host, insira o plugue do fio de medição de temperatura no soquete do host e a temperatura do ponto de medição de temperatura correspondente será exibida no display do host. Após cada estágio de medição de temperatura, guarde o fio de medição de temperatura para uso seguinte. O fio de medição de temperatura também pode ser enterrado no concreto para uso único. Para métodos específicos, consulte "2" de uso.
4. Uso da função de iluminação de leitura de temperatura noturna
Quando usado à noite ou em um ambiente escuro, pressione o interruptor de iluminação da unidade principal e a tela LCD emitirá uma luz de fundo verde clara, tornando a leitura clara e atraente.
6. Substituição da bateria
Quando o símbolo da bateria aparece no canto superior esquerdo da tela do console ou o console não pode ser ligado normalmente, geralmente é devido à tensão insuficiente da bateria e a bateria precisa ser substituída. O método é o seguinte: empurre a tampa do compartimento da bateria na parte traseira do console para baixo, abra o compartimento da bateria, retire a bateria antiga, feche a bateria nova e, em seguida, restaure a tampa do compartimento da bateria à sua posição original.
Sete,Fio pré-enterrado de termômetro eletrônico predialPrecauções
1. Quando o host não está conectado à sonda de temperatura ou ao fio de medição de temperatura, o display mostra "-1" e está pronto para funcionar.
2. Não use força excessiva durante a operação. Segure o plugue firmemente ao inseri-lo ou retirá-lo do soquete host.
3. O plugue e o soquete host devem ser mantidos longe da umidade e limpos. Se molhar, limpe-o e seque-o antes de usar para evitar resultados imprecisos de medição de temperatura.
4. O instrumento deve ser desligado imediatamente após o uso e a bateria deve ser removida quando não estiver em uso por um longo período para evitar danos ao instrumento.
5. Não abra a tampa traseira da unidade principal sozinho. Se precisar ser reparado ou calibrado, devolva-o ao fabricante ou agência.
8. Anexos
1. Manual do usuário 1 cópia
2. Uma cópia do certificado de inspeção do produto
3. Uma cópia da garantia de qualidade
4. Conjunto de instrumentos 1 peça
5. Bateria 1 peça
9. Peças opcionais
1. Sonda de temperatura
2. Linha de medição de temperatura
