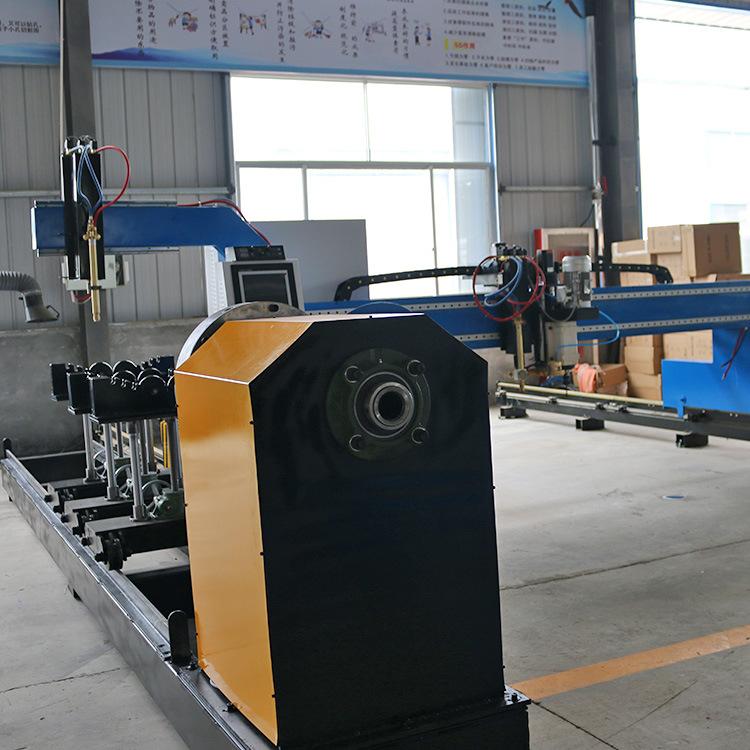

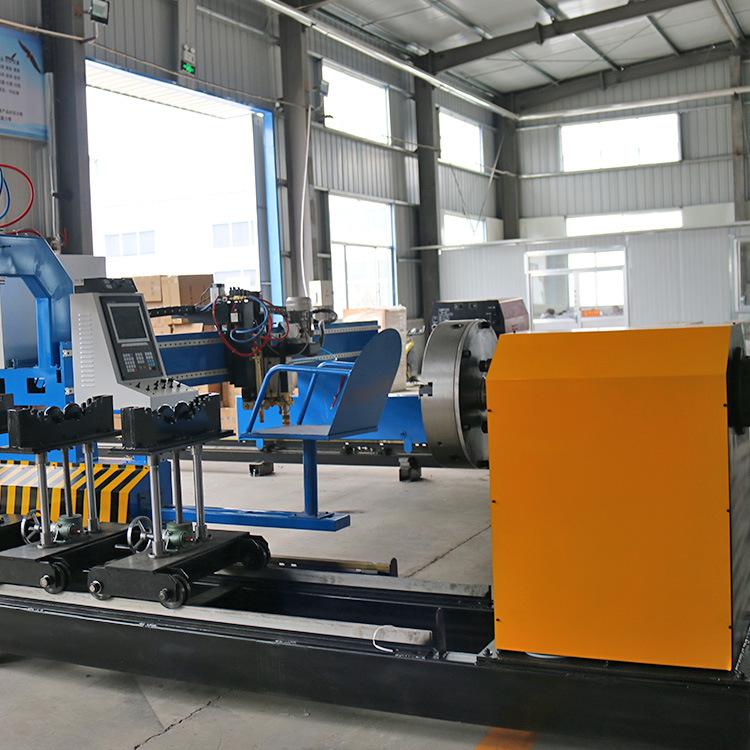

Máquina de corte de placa de tubo pórtico

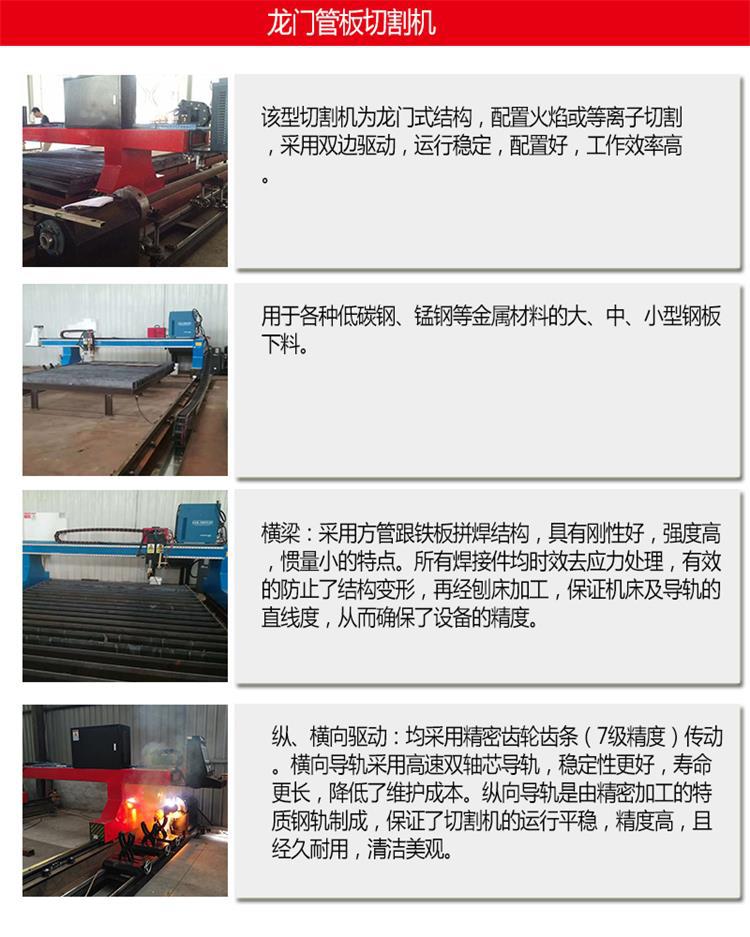

Este tipo de máquina de corte possui estrutura de pórtico, equipada com corte por chama ou plasma, e adota acionamento dupla face. Possui operação estável, boa configuração e alta eficiência de trabalho. É usado para estampar placas de aço grandes, médias e pequenas de vários aços de baixo carbono, aço manganês e outros materiais metálicos.

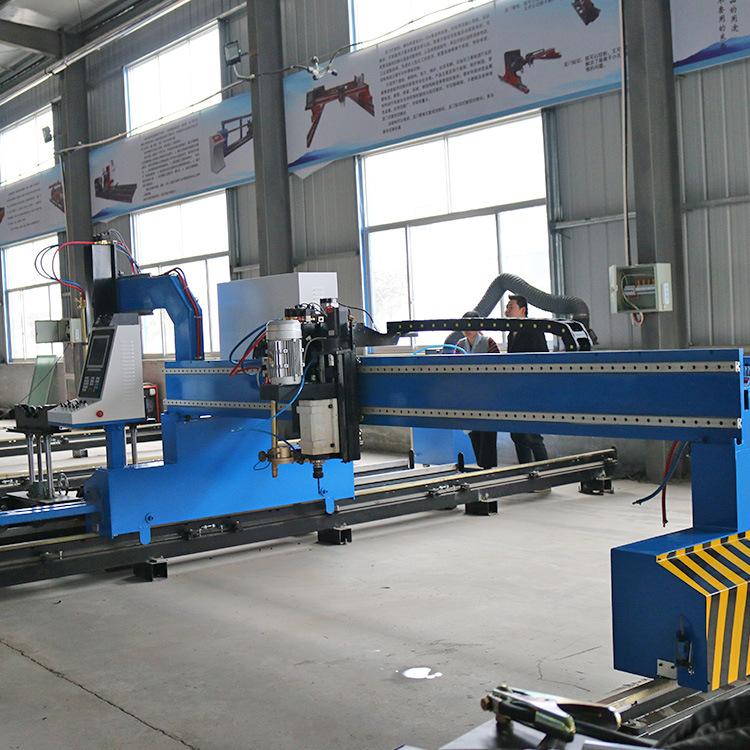

Viga transversal: Adota uma estrutura soldada em tubo quadrado e placa de ferro, que possui as características de boa rigidez, alta resistência e pequena inércia. Todas as peças soldadas são processadas com alívio de tensão eficaz, o que evita efetivamente a deformação estrutural. Em seguida, são processados ​​​​por uma plaina para garantir a retilineidade da máquina-ferramenta e dos trilhos-guia, garantindo assim a precisão do equipamento.

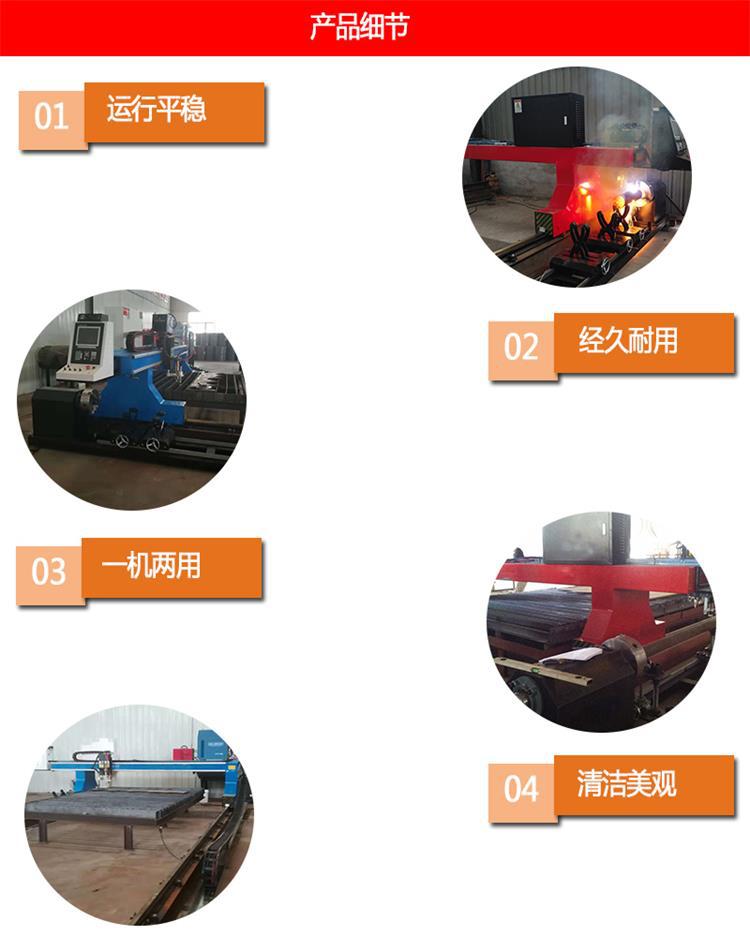

Acionamentos longitudinais e transversais: ambos adotam cremalheiras de precisão (7 precisão) transmissão. O trilho-guia transversal adota trilho-guia central de eixo duplo de alta velocidade, que tem melhor estabilidade, maior vida útil e reduz os custos de manutenção. O trilho guia longitudinal é feito de trilhos de aço especial usinados com precisão, o que garante o bom funcionamento da máquina de corte, alta precisão, durabilidade, limpeza e aparência.

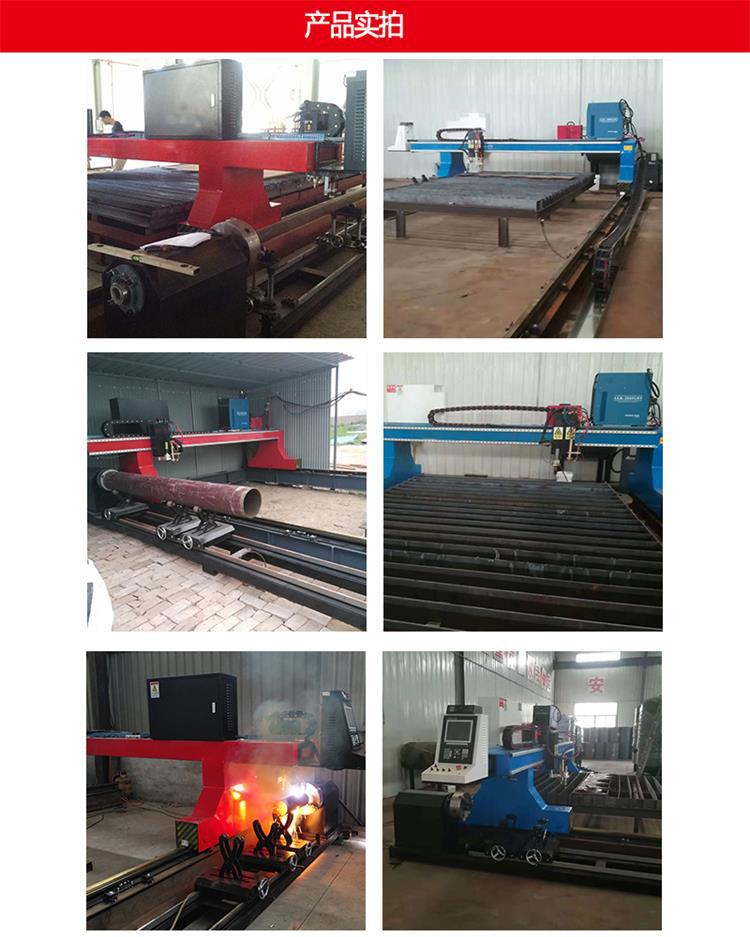

A máquina de corte de dupla finalidade para placas e tubos tipo pórtico tem as características de alto grau de automação, alta precisão, velocidade de corte rápida, bom efeito de corte e baixo custo. É amplamente utilizado em lâmpadas, fabricação de máquinas-ferramenta, construção naval, máquinas de engenharia, máquinas de mineração, vasos de pressão, energia elétrica, etc. Construção de pontes, estrutura de aço e outras indústrias.

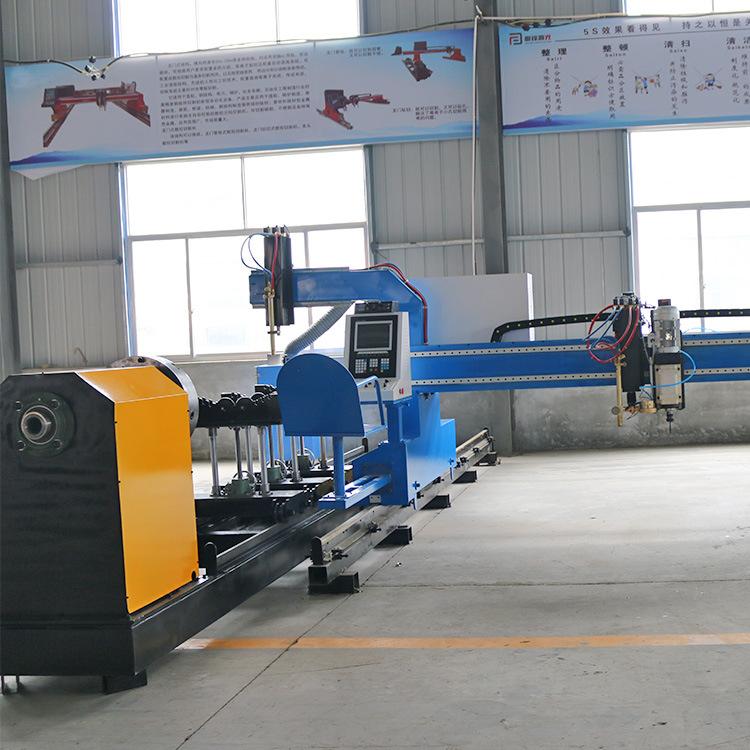

Introdução à máquina de corte integrada de placa e tubo de pórtico

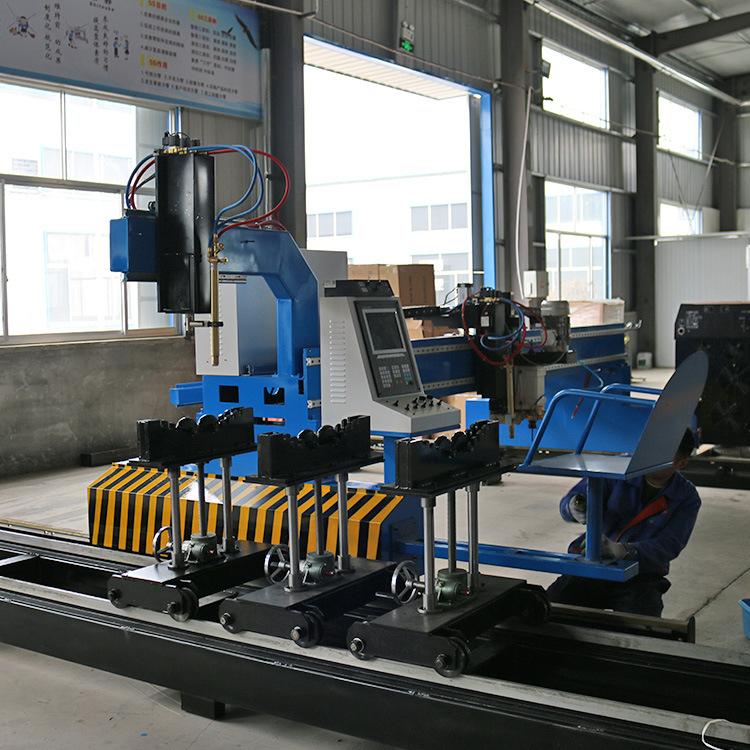

1. Ele pode cortar vários furos cilíndricos de interseção em diferentes direções e diâmetros no tubo principal para atender às condições de interseção vertical excêntrica e não excêntrica entre o eixo do tubo ramificado e o eixo do tubo principal.
2. A extremidade da linha de interseção cilíndrica pode ser cortada na extremidade do tubo ramificado para atender às condições de interseção vertical excêntrica e não excêntrica e interseção oblíqua entre o eixo do tubo ramificado e o eixo do tubo principal.
3. Pode cortar faces finais oblíquas nas extremidades de tubos redondos.
4. Pode cortar e soldar cotovelos em tubos redondos e seções oblíquas em ambas as extremidades do "Festival Xiami".
5. Ele pode cortar a extremidade da linha de intersecção do tubo ramificado que cruza o tubo principal do anel.
6. Pode cortar superfícies chanfradas de ângulo variável.
7. Pode cortar furos quadrados e furos em forma de cintura em tubos redondos.
8. Capaz de cortar tubos de aço.

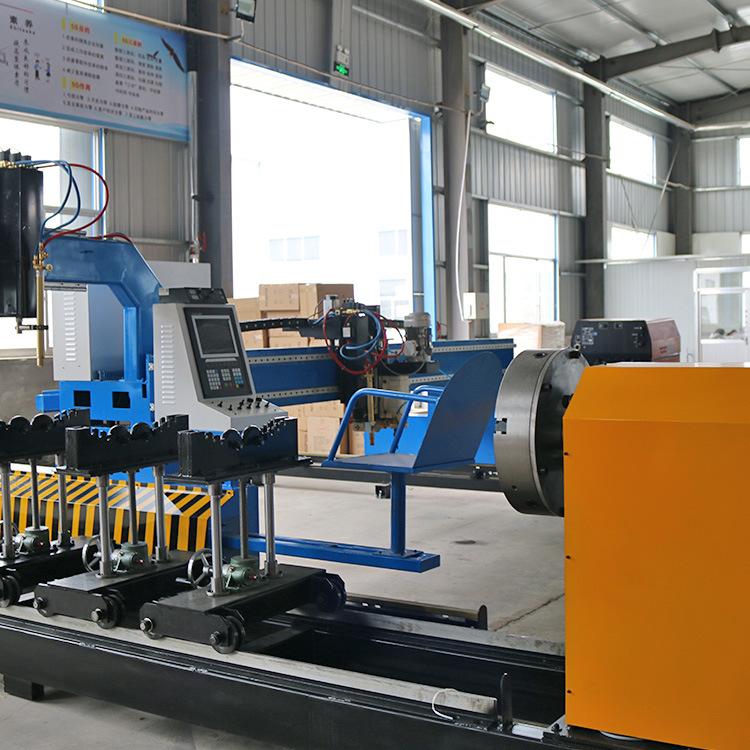

A máquina de corte integrada de chapas tubulares CNC é um dispositivo que calcula e corta automaticamente as juntas nas extremidades dos tubos de aço e processa peças anormais na superfície da placa metálica. Esta máquina pode ser amplamente utilizada no corte e processamento de peças estruturais de tubos na construção naval, construção, petroquímica, máquinas, metalurgia e outras indústrias. Há um grande número de tubulações nessas indústrias que combinam furos de fio que se cruzam, extremidades de fio que se cruzam e o que é comumente conhecido comoPara os cotovelos do “Festival de Xiami”, esse tipo de processamento é realizado principalmente por métodos inversos e complicados, como confecção de moldes, marcação, lofting manual, corte manual e polimento manual. A máquina de corte de tubos CNC série GB fabricada por nossa fábrica pode cortar essas peças de trabalho de maneira muito conveniente e o operador não precisa programar. Ele só precisa inserir o raio, o ângulo de interseção e outros parâmetros dos tubos correspondentes, e a máquina pode cortar automaticamente a interseção dos tubos. Linhas, furos que se cruzam e ranhuras de soldagem não requerem mais retificação manual. cm17
