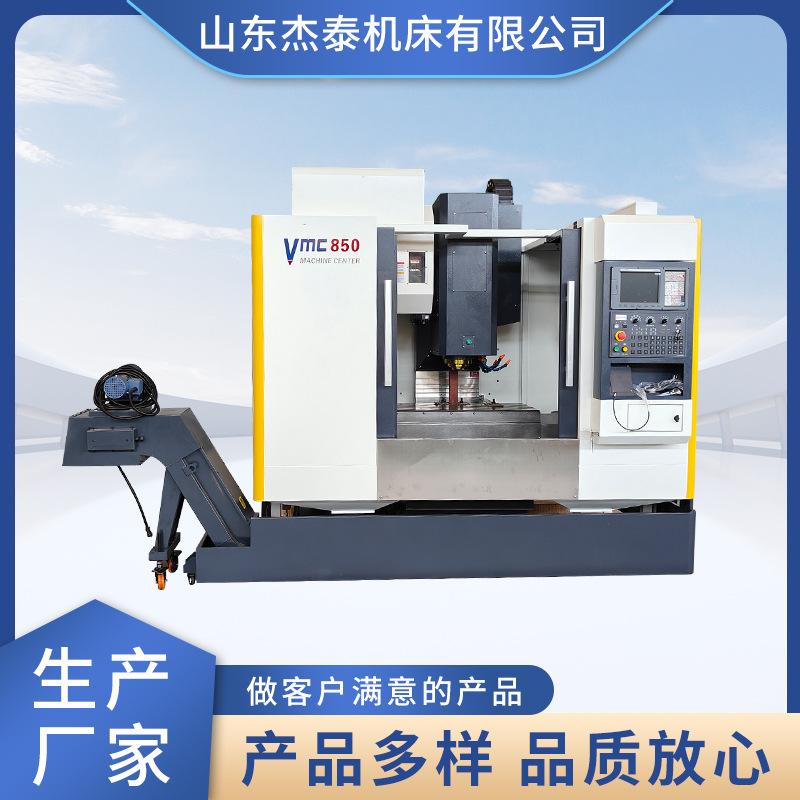

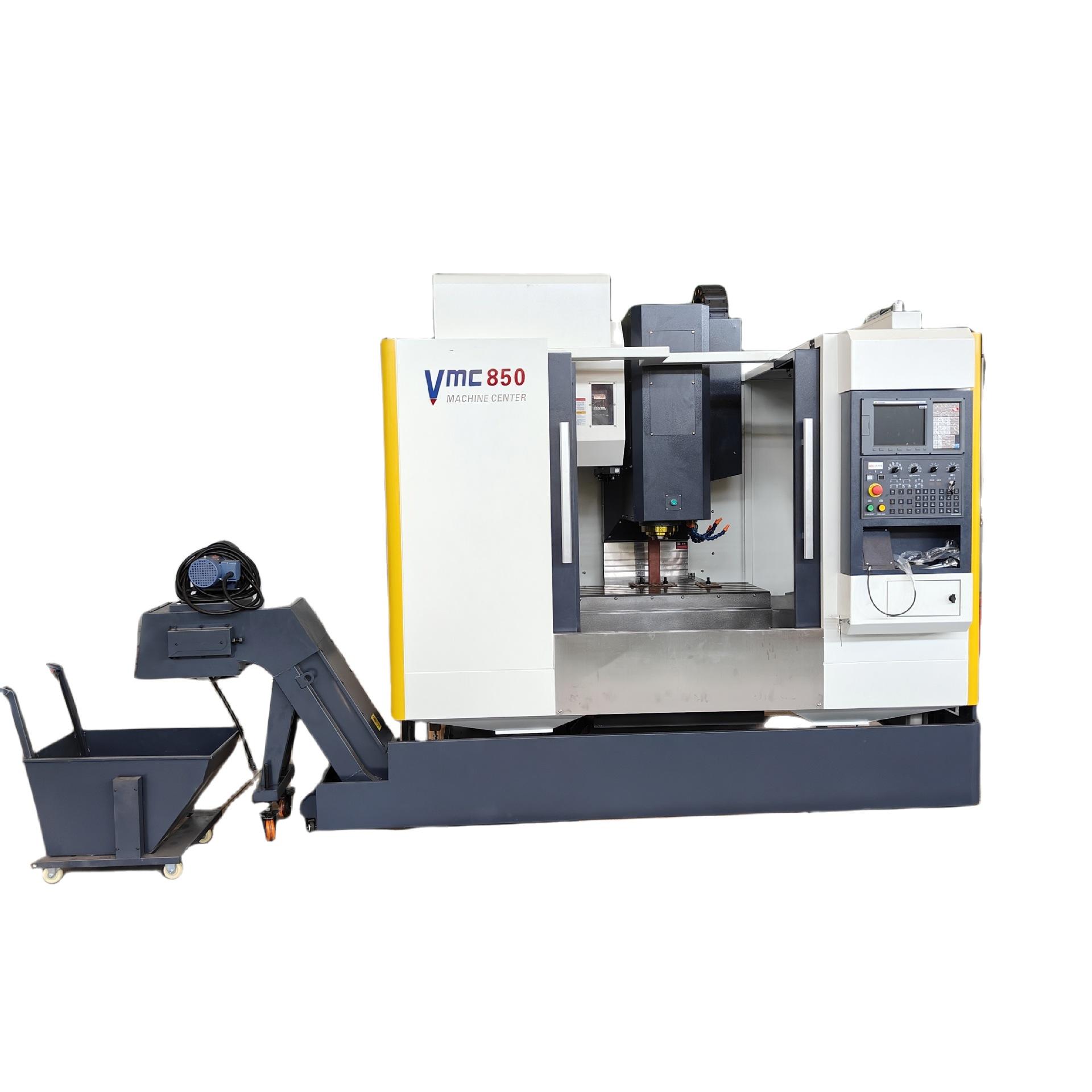

Acordo Técnico VMC850
Após negociações amistosas, as duas partes chegaram ao seguinte consenso sobre a função, estrutura, configuração e capacidade real de processamento da máquina-ferramenta.
um, Principais características estruturais da máquina-ferramenta:
1, movimento suave para garantir precisão de corte, fácil montagem, boa intercambialidade e seu mecanismo de lubrificação é de estrutura simples, fácil de usar e manter.
2, As guias lineares substituem a tecnologia de deslizamento tradicional por rolamento e possuem as características de baixa resistência ao atrito e movimento reverso sensível.
3, os três eixos adotam trilhos deslizantes lineares, que possuem as características de alta rigidez, baixo ruído, baixo desgaste, etc., e podem se mover rapidamente e obter precisão circular precisa.
4, possui forte capacidade de carga nas direções longitudinal e transversal e, sob carga, a superfície de contato do trilho-guia está em contato multiponto.
5, adequado para operação em alta velocidade e pode reduzir significativamente a potência de acionamento da máquina-ferramenta.
6, a guia linear tem uma característica de folga zero e é usada para corte em arco, corte chanfrado, etc., e o efeito de processamento é uma textura de superfície mais uniforme.
7, o motor de três eixos é conectado diretamente ao parafuso esférico de alta velocidade e precisão, o que melhora a rigidez e a precisão da transmissão.
8、ZO eixo adota um sistema de freio motorizado, que pode manter alto equilíbrio e sensibilidade durante o posicionamento rápido para garantir a precisão do processamento.
9A alta rigidez dos trilhos-guia lineares no centro de usinagem de guia linear reduz o desgaste e prolonga a vida útil durante o uso, tornando-o adequado para ambientes de processamento em sistemas de alimentação de alta velocidade.
2. Principais parâmetros técnicos
|
Parâmetros técnicos |
unidade |
VMC850 |
|
tamanho da mesa de trabalho |
milímetros |
1000 x 500 |
|
Viagem à esquerda e à direita |
milímetros |
800 |
|
Curso dianteiro e traseiro |
milímetros |
500 |
|
Viagem para cima e para baixo |
milímetros |
500 |
|
Distância do centro do fuso ao trilho-guia da coluna |
milímetros |
571 |
|
Distância da face final do fuso à mesa de trabalho |
milímetros |
120-620 |
|
bancada de trabalhoTSulco |
|
5-18*100 |
|
Porta-ferramentas de fuso |
milímetros |
BT40 |
|
Velocidade do fuso |
rpm |
8.000 |
|
Potência do motor do fuso |
kw |
7,5 |
|
XYZServomotor de eixo |
Novo México |
15/15/18 |
|
XYZMétodo de conexão do motor |
|
direto |
|
XYZCaminho guia do eixo |
|
3trilho de eixo |
|
Carga máxima da bancada |
kg |
500 |
|
Capacidade do magazine de ferramentas |
|
24 |
|
Peso máximo da ferramenta |
kg |
8 |
|
Comprimento máximo da ferramenta |
milímetros |
300 |
|
Diâmetro máximo da ferramenta |
milímetros |
150 (à parte) |
|
XYZVelocidade de movimento rápida |
M/min |
24/24/24 |
|
taxa de avanço de corte |
M/min |
10 |
|
XYZprecisão de posicionamento |
milímetros |
±0,008 |
|
XYZRepetibilidade |
milímetros |
±0,005 |
|
Dimensões da máquina |
milímetros |
2800x2300x2700 |
|
Peso da máquina |
kg |
5000 |
3. Lista de configurações principais
|
1 |
Kanedi1000-Msistema |
|
2 |
24PacoteManipulador de discoRevista de ferramentas |
|
3 |
Dispositivo de coleta independente de óleo lubrificante de três eixos |
|
4 |
Lâmpada de trabalho para iluminação de máquinas-ferramenta |
|
5 |
Ar limpo do cone do eixo |
|
6 |
Limpando a pistola de ar |
|
7 |
Sistema de fluido de chip |
|
8 |
8,4”monitor |
|
9 |
Servo Transformador |
|
10 |
Almofadas de fundação e parafusos de ajuste |
|
11 |
8.000 rpmFuso |
|
12 |
Sistema centralizado de lubrificação de alimentação automática |
|
13 |
Proteção total (excluindo a superfície superior) |
|
14 |
Luz de advertência de três cores |
|
15 |
Volante separado |
|
16 |
RS232interface |
|
17 |
Ranhura de armazenamento de chips |
|
18 |
Furo cônico do eixo:BT40 24/07 |
|
19 |
Cabine elétricaDissipação de calor |
|
20 |
Tecnologia Aleatóriadocumento |
|
Bens nome |
Origem |
|
Sistema CNC |
Pequim Kandi |
|
Grupo de fuso |
Luo Yi, Deyis da Alemanha, Zhenshang, Pusen, Universidade Nacional de Taiwan |
|
Cilindro de Faca |
AirTAC |
|
Rolamentos de parafuso |
JapãoNSK |
|
Acoplamento importado |
(S+J） |
|
faca Biblioteca |
Taiwan Okada |
|
bomba de resfriamento |
TaiwanMORSA |
|
Bomba de lubrificação |
Nichika, Bechir |
|
Parafuso de esfera, guia linear |
Taiwan Intime, Taiwan Hiwin |
|
Proteção de trilho em aço inoxidável |
Ascensão de Taiwan |
|
Interruptor de alimentação principal |
Tracy |
4. Lista de arquivos aleatórios de máquinas-ferramenta
|
número de série |
nome |
especificações ou marcações |
quantidade |
Observação |
|
1 |
Instruções Mecânicas |
|
1definir |
|
|
2 |
Certificado de conformidade |
|
1livro |
|
|
3 |
Lista de embalagem de máquinas-ferramenta |
|
1livro |
|
|
4 |
Manual de Parâmetros do Sistema |
|
1livro |
|
|
5 |
Instruções de manutenção do sistema |
|
1livro |
|
|
6 |
Manual de operação do sistema |
|
1livro |
|
