1. Visão geral da máquina-ferramenta:

O torno horizontal CNC da série CAK6140 possui características de alta precisão, alta potência, alta rigidez, etc. Seus principais componentes e estruturas são otimizados e projetados, o que é adequado para processar eixos, discos, luvas, superfícies de formatos especiais e peças de parafuso.

equipamento.

GSK980TDC, sistema CNC Siemens 808 ou FANUC 0i-mate e sistema servo AC totalmente digital, os eixos X e Z são controlados por circuito semifechado, o par de parafusos esféricos adota o parafuso esférico de precisão de grau C3, os componentes elétricos são importados ou de marcas nacionais bem conhecidas, de acordo com a certificação CE ou 3C doméstica.

A máquina-ferramenta está equipada com um porta-ferramentas CNC vertical de quatro estações de marca nacional bem conhecido e um porta-ferramentas elétrico horizontal opcional de seis estações. O porta-ferramenta possui características de alta precisão de posicionamento, alta resistência e boa resistência sísmica.

As máquinas-ferramentas são inspecionadas estritamente de acordo com os procedimentos de inspeção antes de saírem da fábrica. Cada máquina-ferramenta usa um interferômetro a laser para detectar a precisão do posicionamento dos eixos X e Z e a precisão do posicionamento repetido para garantir que a precisão da máquina-ferramenta seja estável e confiável.

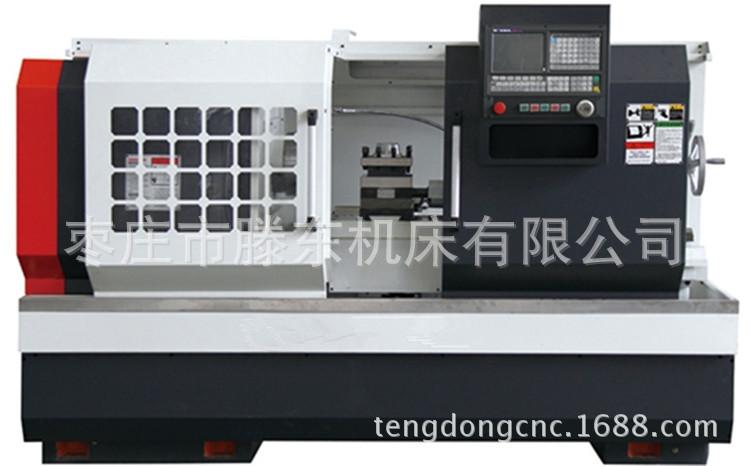

2. Aparência do produto

3. Vantagens das máquinas-ferramentas

1. As superfícies de junta do cabeçote, base, cabeçote móvel e palete da máquina-ferramenta são raspadas e retificadas manualmente. Toda a máquina é testada usando um interferômetro a laser para garantir efetivamente a precisão do posicionamento e a repetibilidade do eixo Z e do eixo X. Folga e estabilidade da máquina-ferramenta.

2. A máquina-ferramenta é feita de ferro fundido de alta resistência, com materiais especiais de cobre e cromo adicionados. A largura do trilho-guia da base é de 400 mm e a profundidade de têmpera do trilho-guia da base atinge 4 mm, o que melhora efetivamente a resistência ao desgaste e a estabilidade da máquina-ferramenta.

3. A máquina-ferramenta adota a lubrificação centralizada Japan Kawadani, e a lubrificação do cabeçote adota a bomba ciclóide Taiwan Proton para circulação de lubrificação forçada. Visando o clima quente do sul, garante as características de limpeza e dissipação de calor do cabeçote, além de prolongar efetivamente a vida útil de rolamentos e engrenagens.

4. O fuso da máquina-ferramenta adota o rolamento Wafangdian, o furo passante do fuso é de φ52 mm e as engrenagens da máquina-ferramenta são retificadas com precisão, o que efetivamente melhora a dureza da engrenagem e reduz o ruído da máquina-ferramenta.

5. A máquina-ferramenta adota o parafuso esférico Hanjiang, o parafuso esférico do eixo Z e o parafuso esférico do eixo X adotam uma estrutura de tração, o que melhora a precisão do processamento do círculo externo e do tamanho do furo interno da peça de trabalho.

6. A máquina-ferramenta adota porta-ferramenta elétrica sem elevador de quatro estações Changzhou Yaxing. Tamanho do cabo da ferramenta: 25x25mm.

4. Principais parâmetros técnicos

O consumo total de energia da máquina-ferramenta é de cerca de 10 KW

5. Introdução dos componentes principais

1. Cama:

Adota estrutura de cama plana, moldagem em areia de resina, fundição de ferro fundido de alta qualidade e a largura superior é de 400 mm. O trilho guia adota retificação de têmpera de média frequência e processo de laminação de plástico, que possui boa resistência ao desgaste e manutenção de precisão.

2. Caixa do fuso:

A estrutura do fuso adota uma estrutura típica com dois pontos de apoio nas extremidades dianteira e traseira, e o fuso possui alta rigidez; o rolamento adota o rolamento especial do fuso de alta precisão da Harbin Bearing Factory, o que faz com que o fuso tenha alta precisão de rotação. A transmissão principal é uma regulação de velocidade de conversão de frequência contínua de três velocidades com uma faixa de velocidade de 21-1500 r/min; os pares de engrenagens da transmissão principal são endurecidos e retificados, e cada par de transmissão e rolamento são lubrificados com óleo forte, com bom desempenho de aumento de alta velocidade e baixa temperatura; o projeto do corpo da caixa do fuso considera totalmente as medidas de dissipação de calor e o mecanismo de absorção de choque, de modo que a caixa do fuso tenha as características de baixo ruído e alta precisão de transmissão, e o ruído da máquina-ferramenta não exceda o valor especificado pela norma nacional. A máquina-ferramenta possui um dispositivo de proteção contra sobrecarga elétrica, um dispositivo de proteção contra sobrecarga mecânica e um dispositivo de parada de emergência para controlar a rotação do fuso. O modelo com transmissão automática possui uma caixa de controle externa da transmissão automática.

3. Movimento principal de giro

O eixo principal é acionado por um motor de conversão de frequência através de uma correia em V e um mecanismo de mudança de velocidade. O motor de conversão de frequência pode ser controlado pelo sistema de conversão de frequência para atingir uma regulação automática de velocidade contínua de três velocidades de 21-1500 rpm (avanço e reverso). A potência do motor do eixo principal é AC7,5kw. O sistema de transmissão principal foi cuidadosamente otimizado e projetado, com características de alta precisão de transmissão, excelentes características de torque de potência, alta velocidade, transmissão estável e estrutura compacta.

4. Movimento de alimentação

Tanto os movimentos de alimentação transversais (eixo X) quanto longitudinais (eixo Z) são acionados por servomotores para obter movimentos rápidos e movimentos de alimentação.

O diâmetro do parafuso do eixo X é 25 mm e o diâmetro do parafuso do eixo Z é 50 mm. Adota parafuso de avanço Hanjiang doméstico e parafuso de esfera de precisão.

Os trilhos deslizantes são cobertos com fitas plásticas macias anti-rastejamento, que podem garantir a precisão do posicionamento e a repetibilidade da máquina-ferramenta.

5. Contraponto:

O contraponto da máquina-ferramenta foi projetado tendo em mente a rigidez, a capacidade de carga e a facilidade de uso. O método de aperto é manual.

6. Mandril

A máquina-ferramenta está equipada com um mandril autocentrante manual de três mandíbulas de 250 mm ou um mandril hidráulico de 10” fabricado em Hohhot.

7. Lubrificação centralizada

O sistema de lubrificação centralizada de tecnologia japonesa Kawagu é usado para lubrificar cada par de trilhos guia, fuso de esferas e rolamento. A bomba de lubrificação possui funções como exibição do status de trabalho e monitoramento hidráulico. O ciclo de injeção de óleo pode ser ajustado a qualquer momento.

6. Porta-ferramentas CNC

O porta-ferramenta CNC vertical sem levantamento de quatro estações produzido por Changzhou Yaxing tem as características de alta precisão de posicionamento, estabilidade e confiabilidade, ampla gama de aplicações, estrutura simples e fácil manutenção.

7. Precisão da máquina-ferramenta

Precisão da peça: IT6-IT7

Rugosidade da superfície da peça: Ra1.6μm

Precisão de posicionamento 0,03/1000 mm, máximo 0,05 mm

Precisão de posicionamento repetível 0,015/1000 mm, máximo 0,04 mm

Redondeza: 0,005 mm

Planicidade: 0,025/300mm

8. Ambiente de trabalho da máquina-ferramenta

Temperatura ambiente: dentro da faixa de 5°C~40°C, e a temperatura média de 24h não excede 35°C.

Umidade relativa: na faixa de 30% a 95%, e o princípio das mudanças de umidade é que não deve causar condensação.

Altitude: abaixo de 1000m.

Atmosfera: sem poeira excessiva, gases ácidos, gases corrosivos e sal.

Evite a luz solar direta sobre a máquina-ferramenta ou a radiação de calor da máquina-ferramenta que possa causar alterações na temperatura ambiente.

O local de instalação está longe de fontes de vibração.

O local de instalação deve ser mantido longe de itens inflamáveis ​​e explosivos.

IX. Lista de acessórios e ferramentas

10. Lista de documentos técnicos fornecidos

11. As máquinas-ferramentas referem-se às normas nacionais:

JB/T8324.1-1996 "Inspeção de precisão de tornos horizontais CNC simplificados".

JB/T8324.2-1996 "Condições Técnicas para Tornos Horizontais CNC Simplificados"
