Descrição
ThevLinker é um IC intérprete OBD para UART projetado para fornecer half-duplex bidirecional

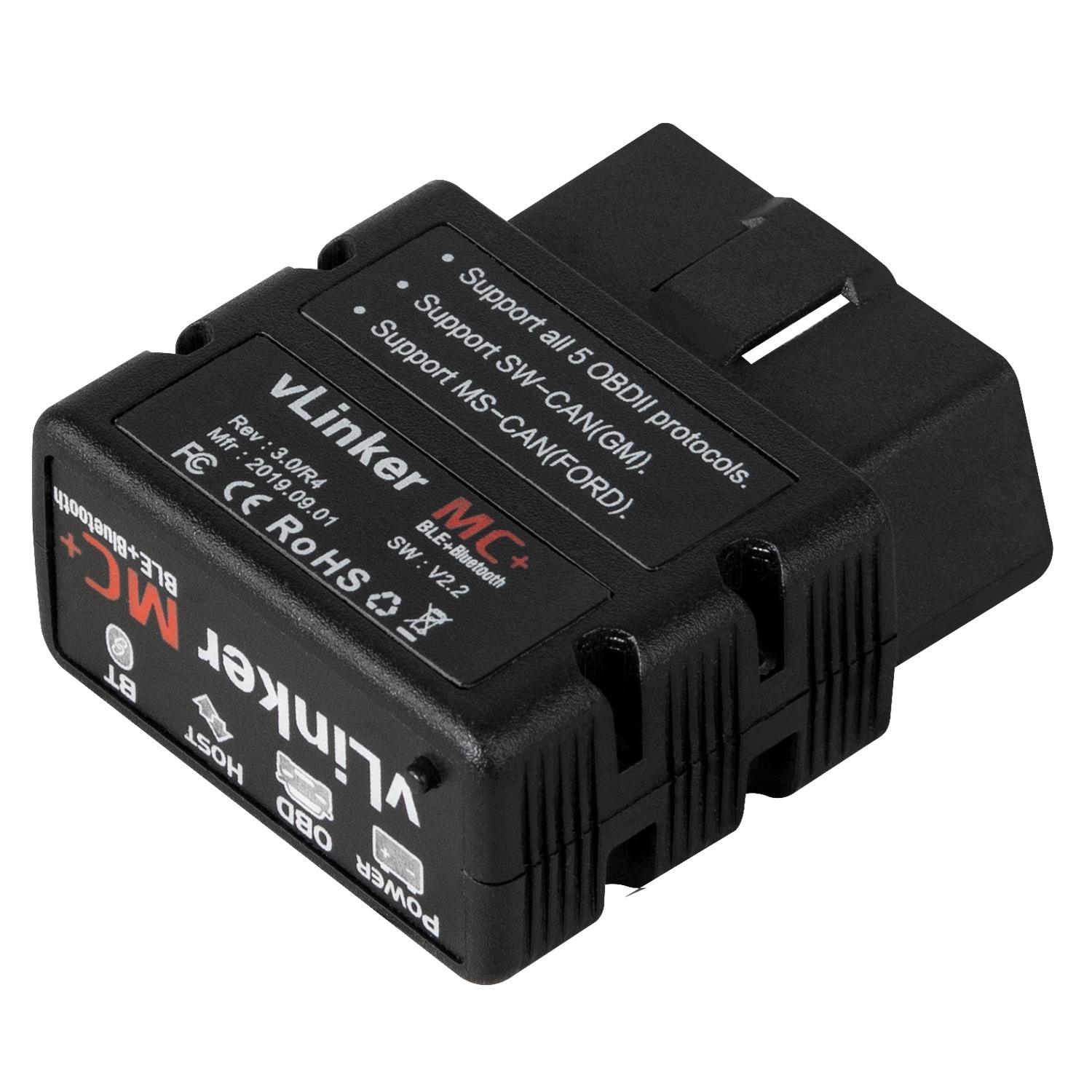

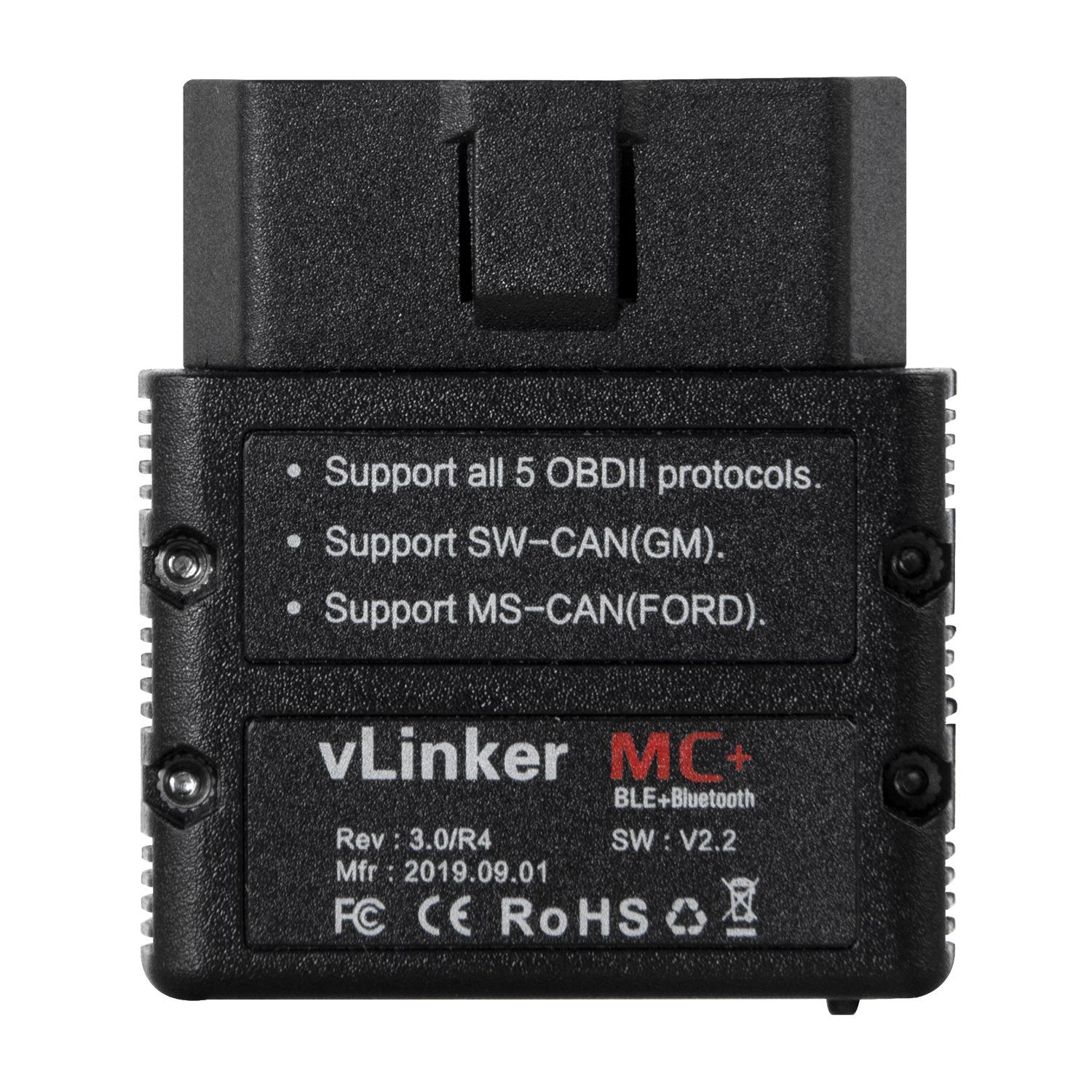

comunicação com o sistema de diagnóstico a bordo do veículo (OBD-II). Ele suporta todos os protocolos OBD-II legislados, bem como duas redes proprietárias: para GM Single Wire CAN (for GMLAN) e para Ford Medium Speed CAN (MS CAN).

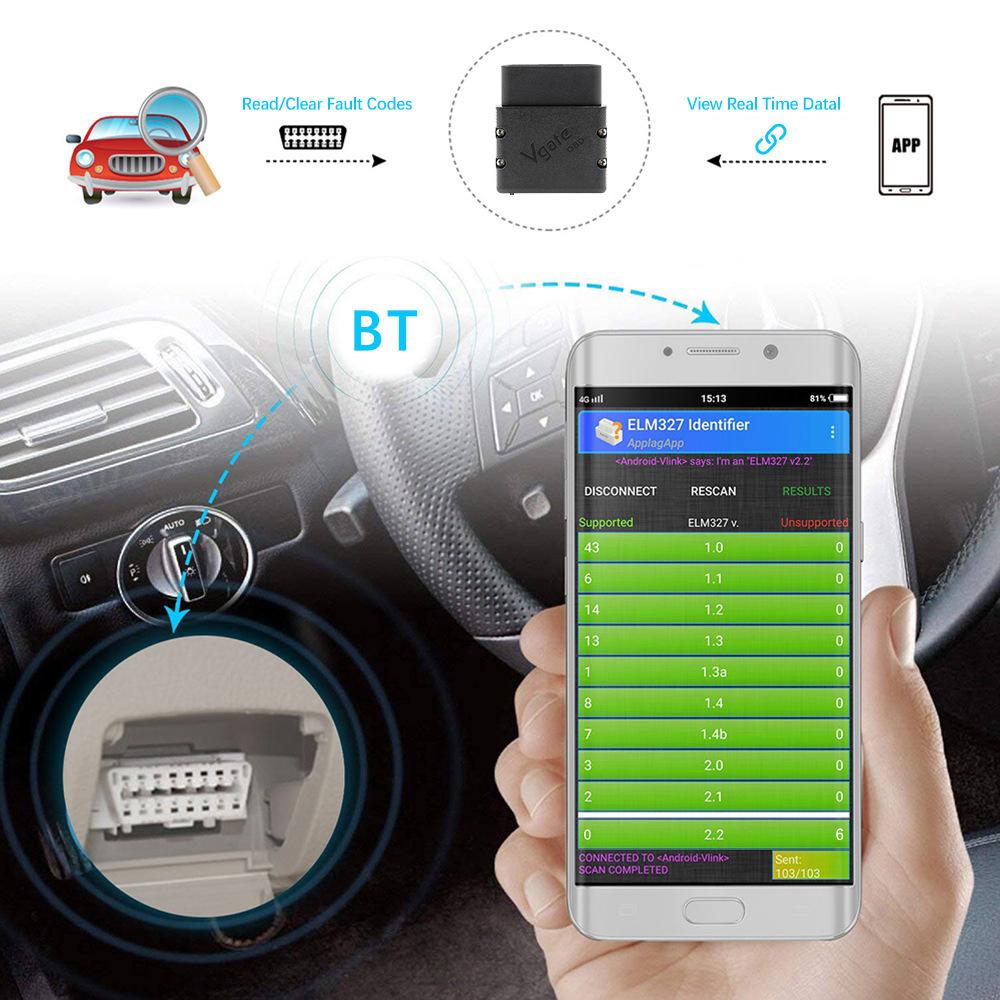

Uma riqueza de informações pode ser obtida acessando o barramento OBD, incluindo o status da luz indicadora de mau funcionamento (MIL), códigos de diagnóstico de problemas (DTCs), informações de inspeção e manutenção (I/M), quadros congelados, VIN, centenas de parâmetros em tempo real e muito mais. O V_ Link01 é totalmente compatível com o conjunto de comandos ELM327 padrão da indústria de fato. Baseado em um núcleo de processador de 32 bits, o V_Link01 oferece mais recursos e melhor desempenho do que qualquer outro IC compatível com ELM327.
Recurso

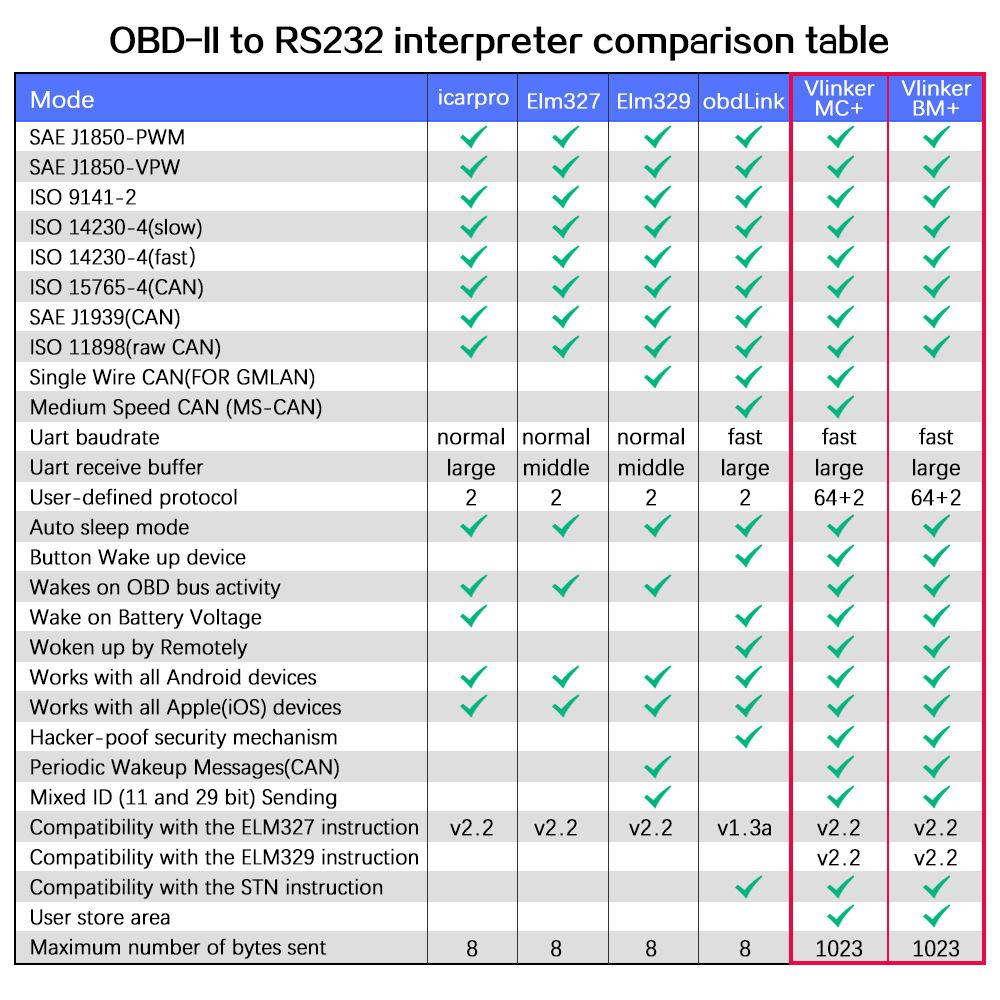

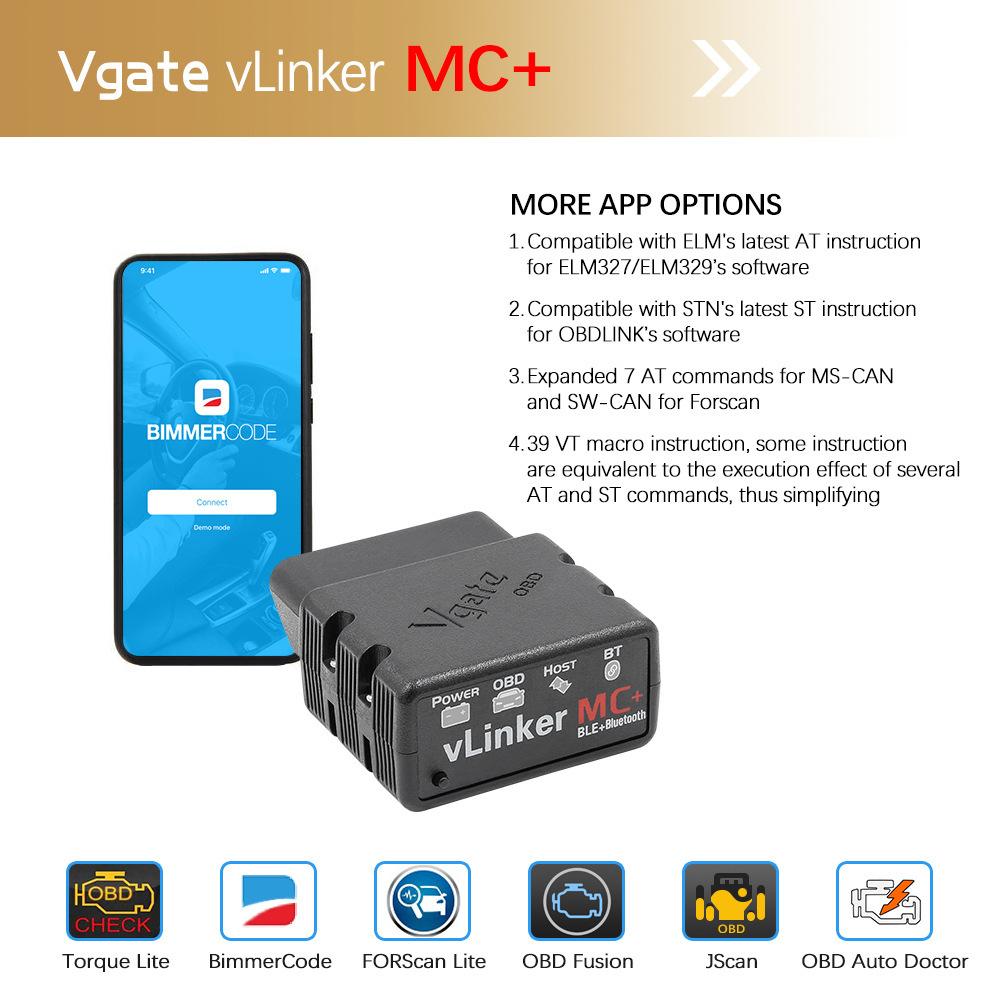

■Rico conjunto de instruções, compatível com mais softwares APP.
-- Totalmente compatível com o conjunto de comandos AT do ELM;
-- Totalmente compatível com o conjunto de comandos ST da STN;
-- 7 comandos AT expandidos para HS-CAN, MS-CAN, SW-CAN;
--39 comandos macro VT, algumas instruções equivalem ao efeito de diversas instruções AT e ST, simplificando as etapas de comunicação.

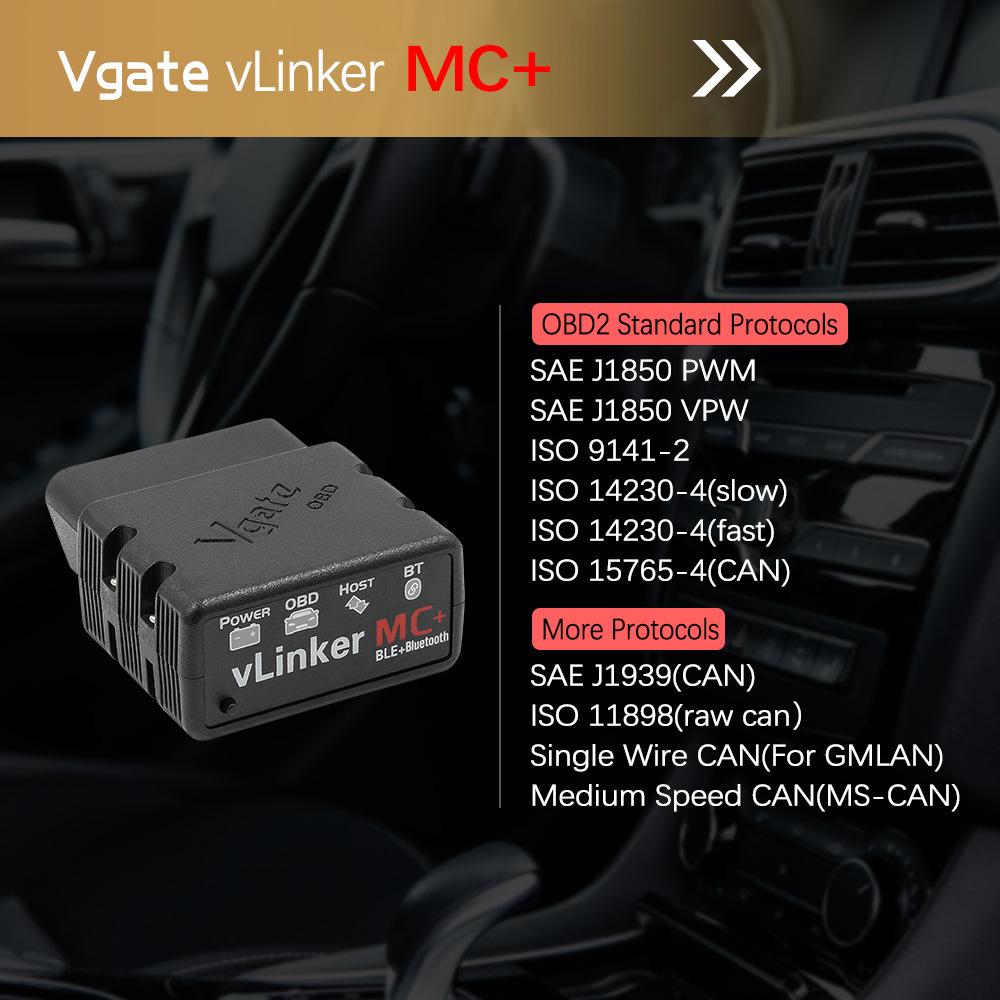

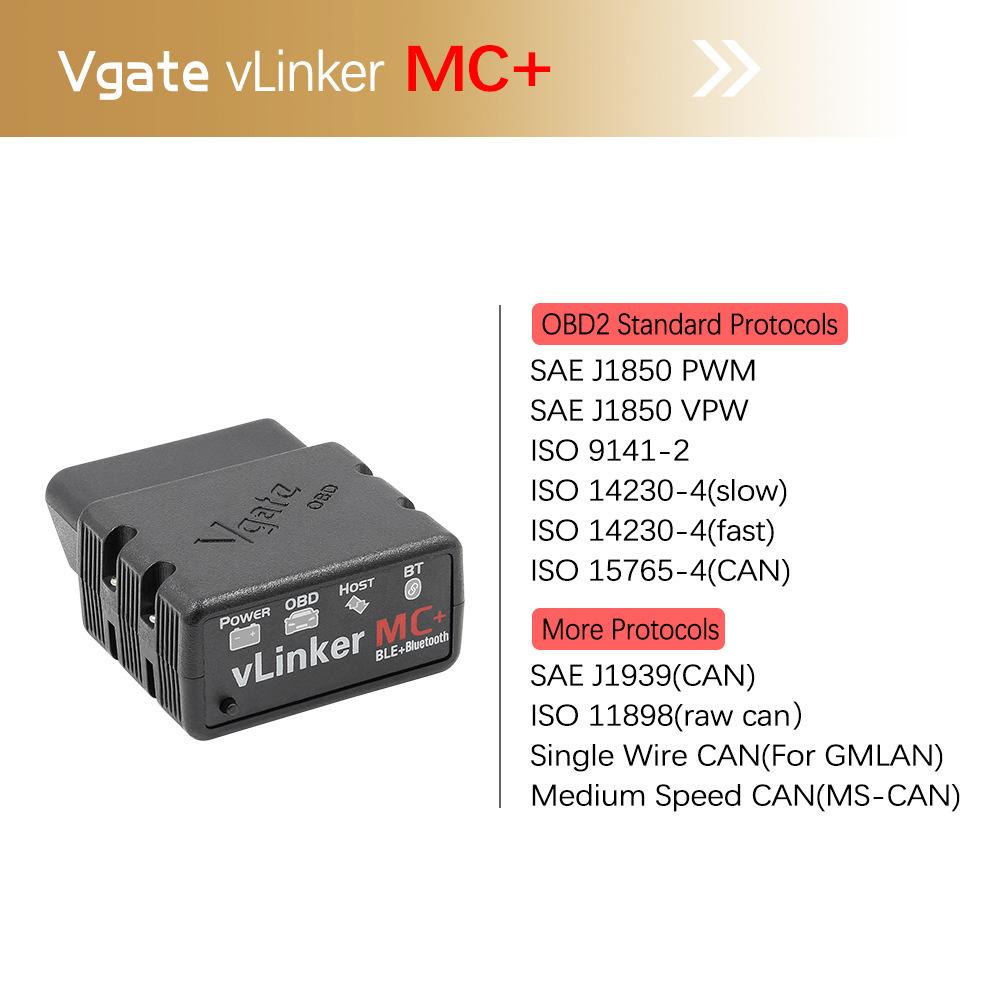

■Vários protocolos
--15 protocolos de formato ELM;
-- 23 protocolos em formato STN;
-- Até 64 protocolos definidos pelo usuário.
■ Fieldbus múltiplo.
-- SAE J1850 VPW
- SAE J1850 PWM
--ISO 9141-2
-- ISO 14230-4
-- ISO 15765-4 PODE
-- SAE J1939 PODE
-- ISO 11898 (CAN bruto)
--forGMLAN Fio Único CAN (forGMW3089)
--forFord Velocidade Média CAN (MS CAN)
■ Múltiplas soluções de gerenciamento de energia
-- Compatível com soluções de gerenciamento de energia ELM e STN.
-- Suporte para instruções, silêncio UART, baixa tensão da bateria, silêncio do barramento OBD, etc. Até 5 maneiras de dormir;
-- Suporte UART ativo, queda de tensão da bateria, barramento OBD ativo, chave, etc. Até 5 maneiras de acordar do modo de suspensão.
-- O consumo de energia de suspensão do dispositivo é inferior a 2 mA.
■ Byte de solicitação OBD de até 48 bytes, pode atender às necessidades de alguns quadros longos especiais
comunicação.

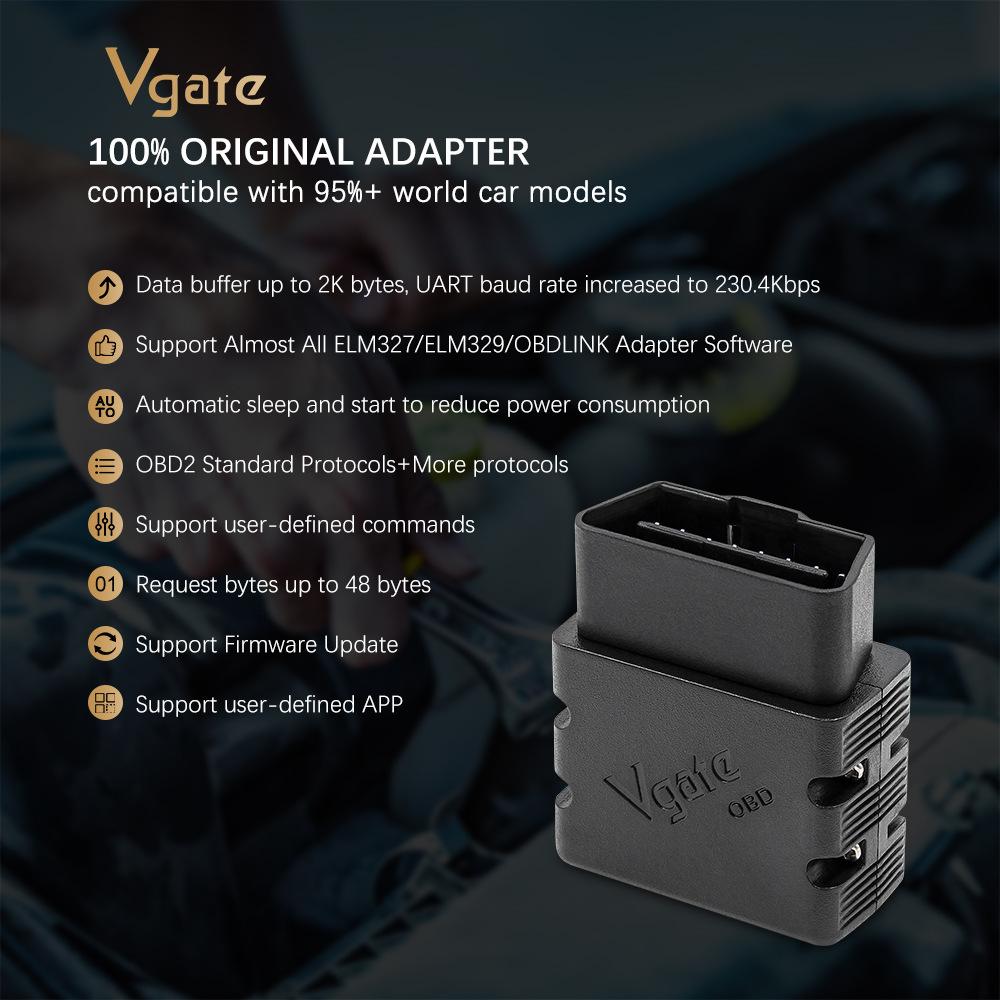

■ Buffer de dados UART de até 2K bytes, taxa de transmissão aumentada para 230,4Kbps.
■ Área de armazenamento operada pelo usuário
- Unidade de armazenamento de 256 bytes
- Mais de 100.000 vezes apagáveis
-- Operações de leitura e gravação em qualquer unidade na área de armazenamento usando o comando VT
■ Modo "Mix ID Sending" do protocolo CAN.
-- Dados de envio formatados opcionais de acordo com o protocolo
■ Múltiplas configurações de sequência WM
-- Suporte ao comando AT para definir manualmente a sequência WM
-- Suporte para especificar um protocolo ou uma sequência WM temporária completa em todo o protocolo
-- Suporte para um link permanente entre um protocolo e uma sequência WM privada
■ Bootloader seguro para atualizações fáceis de firmware
Aplicações Típicas
• Telemática de veículos
• Aplicativos de gerenciamento e rastreamento de frota
• Seguro baseado no uso (UBI)
• Registradores de dados OBD
• Ferramentas de verificação de diagnóstico automotivo e leitores de código
• Painéis digitais
