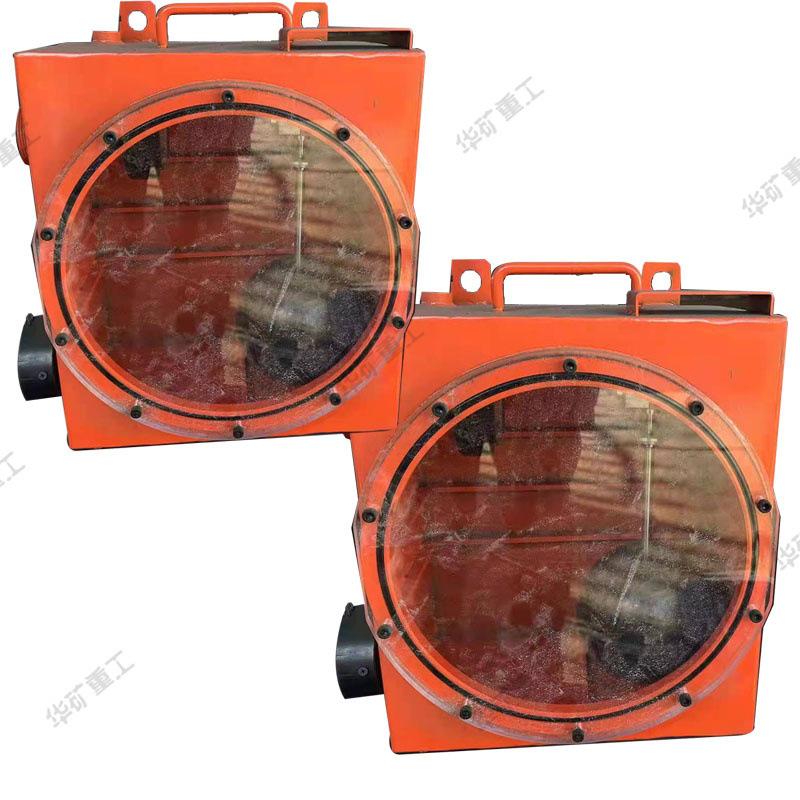

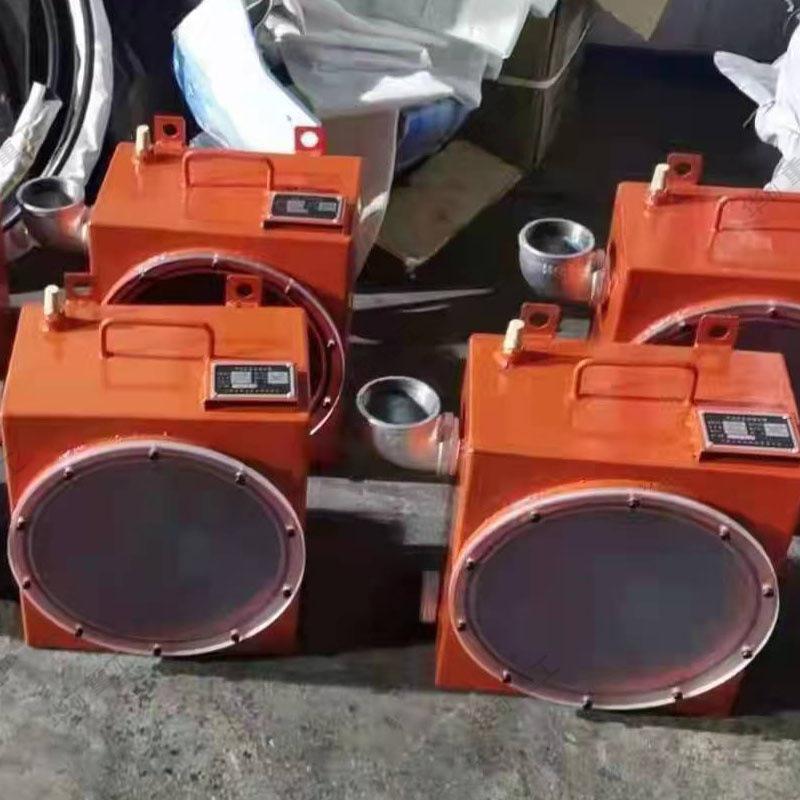

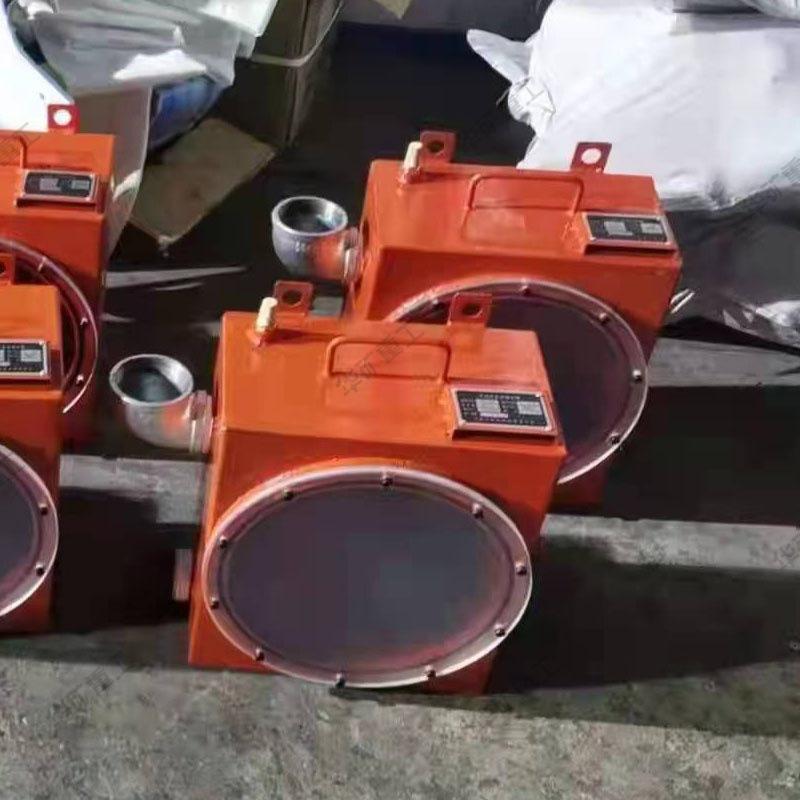

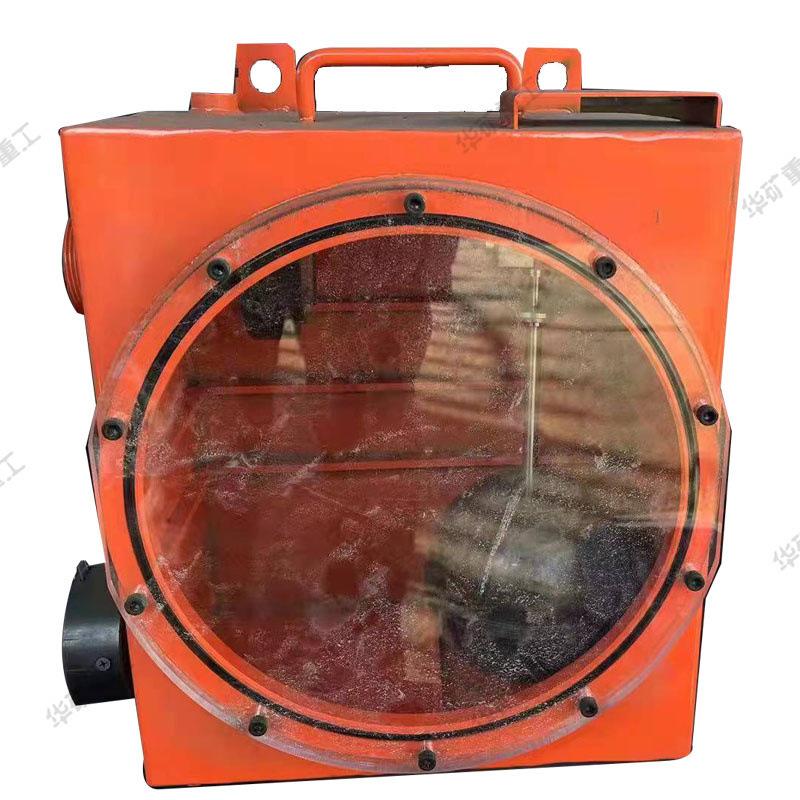

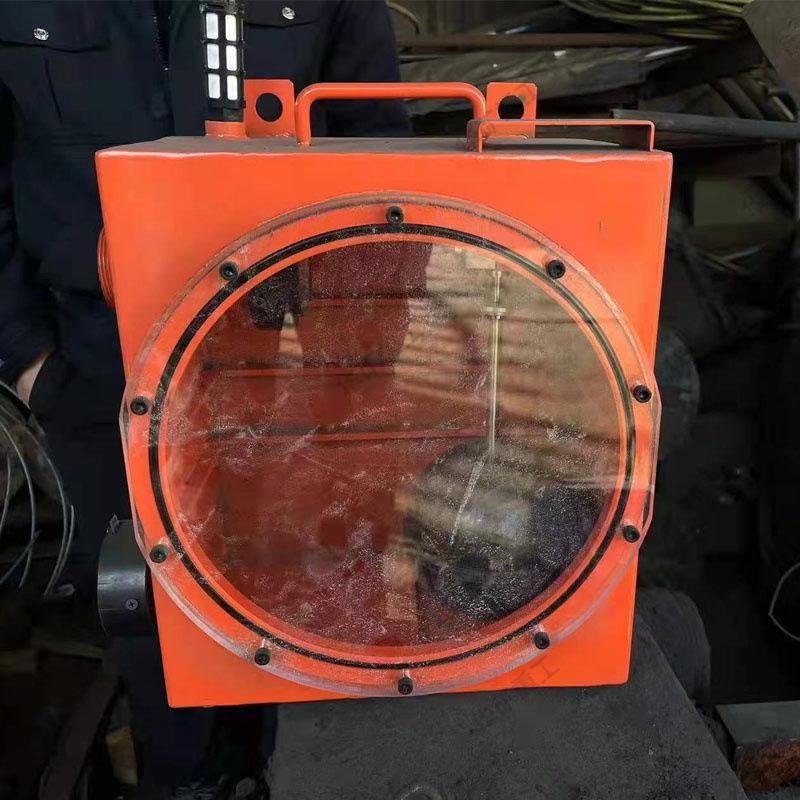

O dispositivo visual de liberação de água é um dispositivo automático de liberação de água indispensável no sistema de extração de gás de mina de carvão. É adequado para a liberação automática de água das tubulações principais, troncais e ramais do sistema de extração e aproveitamento de gases.

Instalação de dreno visual:

1. O dreno visual é instalado na parte baixa da tubulação.

2. Selecione uma das interfaces de tubo no dreno visual de água para conectar à linha principal e conecte as outras interfaces de tubo aos ramais de extração e descarga.

3. Uma válvula é instalada em cada uma das seções curtas mencionadas acima para desconectá-la da tubulação de bombeamento e descarga ao reparar o escorredor.

4. O tubo de conexão pode ser feito de mangueira reforçada com tecido ou tubo de aço (o uso de mangueira é para facilitar a instalação e manutenção).

5. A entrada de água do controle visual do descarregador de água está localizada dentro do descarregador de água e a saída de água é uma válvula unidirecional externa. O corpo da válvula é uma válvula unidirecional de cobre.

6. A entrada de água do dreno visual de água deve ser inferior ao fundo do tubo.

7. A linha central do dreno visual deve ser o mais vertical possível, com um desvio da horizontal dentro de ±10°.

Precauções para uso:

1. Nenhuma colisão é permitida durante o transporte. Por favor, manuseie com cuidado.

2. Após a instalação do dispositivo de drenagem, a válvula de drenagem não pode ser submersa pela água do túnel, caso contrário a água não poderá ser drenada.

3. Mantenha a área ao redor da válvula de drenagem limpa para evitar que pó de pedra (carvão) (lama) enterre a válvula de drenagem.

4. O eixo central do dispositivo de liberação de água deve ser o mais perpendicular possível ao plano horizontal para reduzir a resistência ao atrito durante o processo de subida do flutuador.

5. Verifique regularmente as condições de funcionamento do escorredor e resolva quaisquer problemas imediatamente.
