Codificador rotativo horizontal Ec11 de 5 pés para áudio automotivo, codificador rotativo sem rosca de 360 graus com interruptor
①Desenho dimensional do codificador:
Para mais detalhes, visite o site oficial: wwwyurunfa.com
② Capacidade de produção da Yurunfa Technology e introdução da empresa
Shenzhen Yurunfa Dongguan Branch (Tecnologia Eletrônica Bocong) é uma empresa profissional de fabricação de potenciômetro, interruptor de banda, codificador e botão de potenciômetro que integra P&D, produção e vendas. Os principais produtos são: potenciômetro de filme de carbono, potenciômetro de deslizamento reto, potenciômetro de interruptor, potenciômetro de enrolamento, potenciômetro de conexão simples e dupla, interruptor de controle de temperatura e velocidade e outros potenciômetros; Os botões do potenciômetro são: botões de liga de alumínio de várias especificações e tamanhos, botões de tamanho padrão nacional, botões de tamanho não padrão, botões de metal, botões listrados, botões em forma de chapéu, botões tangentes, botões cilíndricos, botões de merengue, botões listrados de ouro, botões esféricos prateados botões jateados, botões prateados, botões prateados de merengue, botões pretos brilhantes, botões de café, botões verdes claros, botões dourados, botões amarelos claros, botões de várias cores, botões de potenciômetro correspondentes podem ser feitos de acordo com o molde da amostra. O mercado está espalhado pelo Leste da China, Sul da China, Vietnã, Oriente Médio e outras regiões nacionais e estrangeiras. Nossa empresa tem a qualidade como sua vida e o mercado como sua orientação, e ganhou grande aclamação e boa reputação ao longo dos anos. A maioria dos acessórios produzidos pela empresa são desenvolvidos e fornecidos por nós mesmos, e alguns componentes principais são importados de Taiwan e do Japão. Os produtos da empresa são amplamente utilizados em diversos eletrodomésticos, automóveis, sensores automotivos, equipamentos médicos, instrumentos de ensino, consoles de ajuste, controle de velocidade e luz, instrumentos, brinquedos, equipamentos de informática e equipamentos de comunicação. Após anos de trabalho árduo, a empresa estabeleceu uma boa imagem de mercado com gerenciamento padronizado, equipamentos avançados de produção e teste e rigoroso controle de processo de gerenciamento de qualidade. Continuaremos a fornecer aos clientes melhores produtos e melhores serviços. Com qualificações gerais de contribuinte, podemos emitir faturas com IVA de 13%!

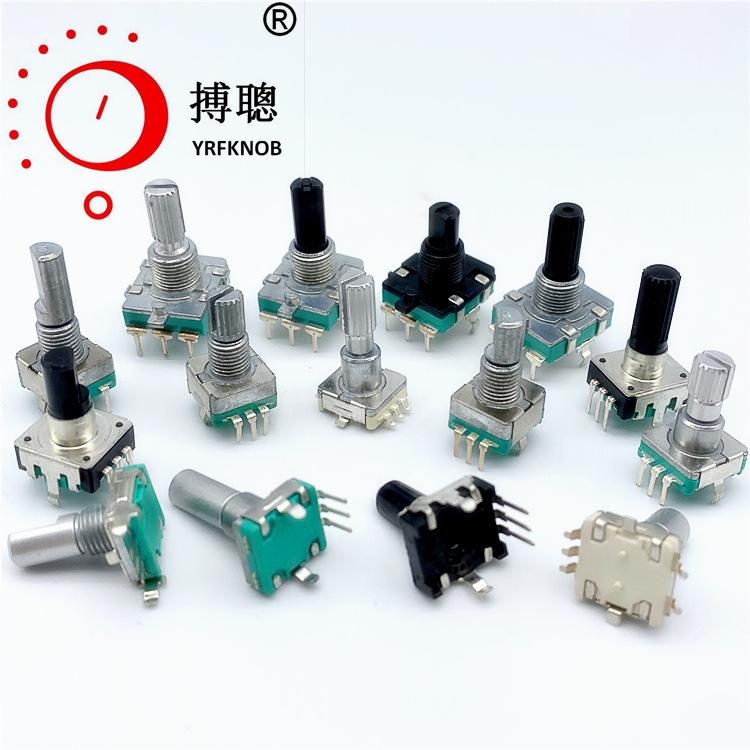

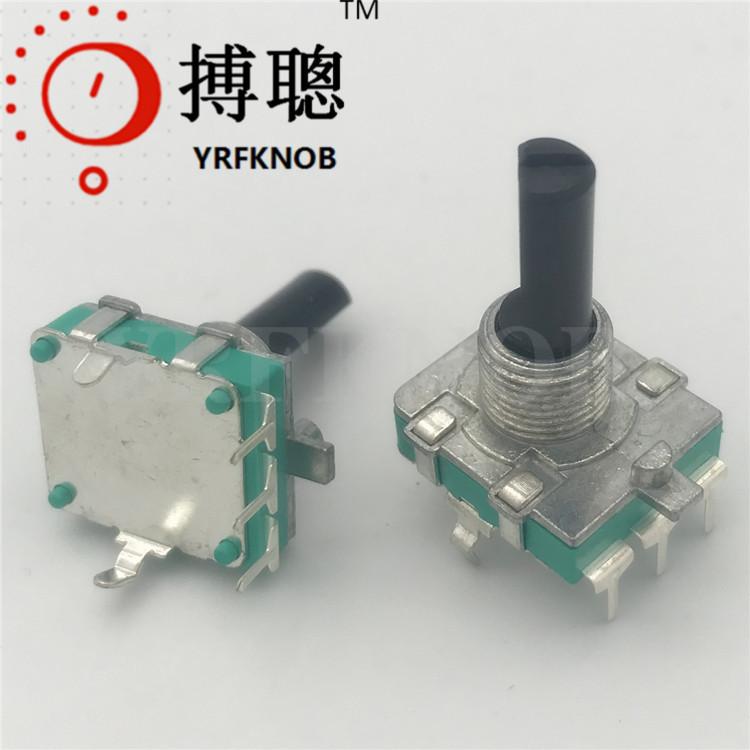

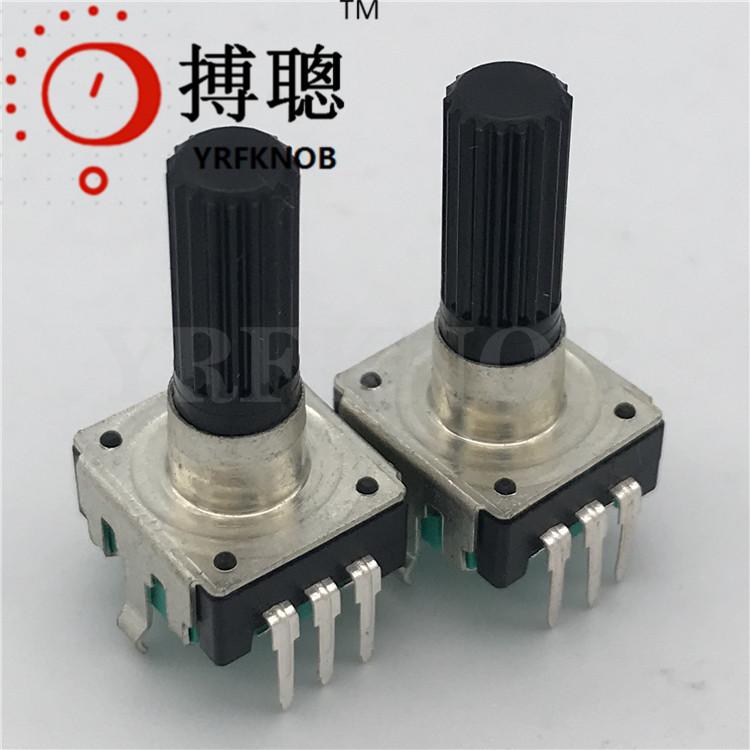

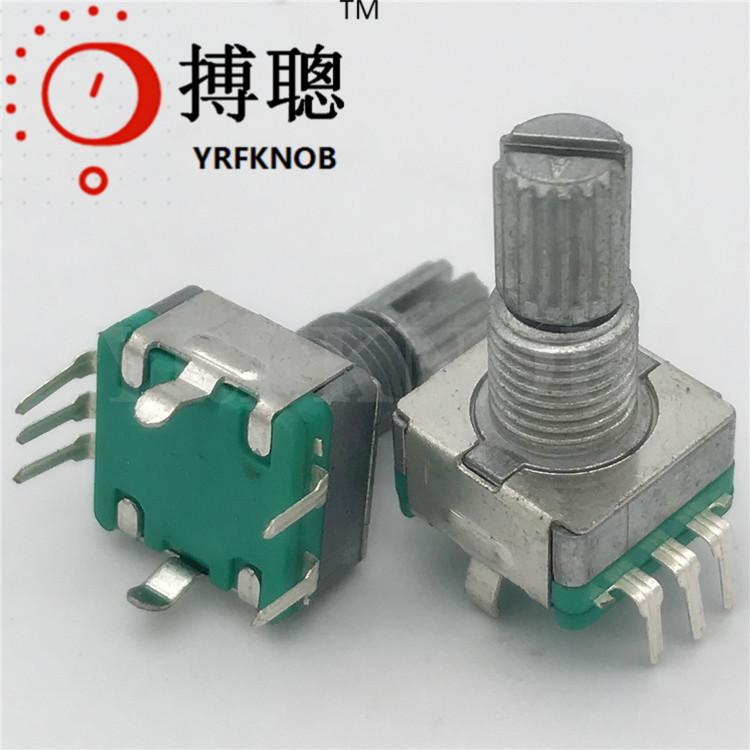

③ Imagem real do codificador
Os principais potenciômetros produzidos são: potenciômetro de filme de carbono, potenciômetro deslizante, potenciômetro de enrolamento, potenciômetro dial, potenciômetro interruptor, potenciômetro de ajuste fino, codificador, interruptor de banda; amplamente utilizado em diversos eletrodomésticos, automóveis, sensores automotivos, equipamentos médicos, instrumentos de ensino, mesas de ajuste, controle de velocidade e iluminação, medidores, brinquedos, equipamentos de informática e equipamentos de comunicação.
④Desempenho elétrico do codificador
um,CARACTERÍSTICA MECÂNICA
1. Torque de retenção: 30-200gf.cm
2. Número e posição do detentor: posicionamento de 12/18/24/30 pontos
3. Circuito de comutação e número de pulsos Circuito de comutação e número de contatos: pólo único, lance único (pressione ON)
4. Curso da chave: 0,5 ± 0,3 mm
5. Força operacional do interruptor: 450±200gf
6. Oscilação do eixo (mm pp) Oscilação do eixo: 1,0 x L / 30 mm pp ou menos (L: comprimento de instalação)
dois,CARACTERÍSTICA ELÉTRICA
1. Resolução: 15/12/20pulsos/360°
2. Diferença de fase: ≥4 ms
3. Tensão nominal: CC 5V
4. Resistência de isolamento: 10M?6?8 1 minuto em DC 50V
5. Tensão dielétrica: 1 minuto em AC 50V
três,CARACTERÍSTICA DE RESISTÊNCIA
1. Vida rotacional: 30.000 ciclos mínimos
2、Vida operacional push 按压寿命：20.000 ciclos Nota mínima:Neste catálogo, se alguns parâmetros dos desenhos lr forem diferentes da "Folha de aprovação", eles estão sujeitos à "Aprovação
folha".
⑤Entre em contato conosco:
Site da companhia:http://www.yurunfa.com
1. Bom senso de uso do codificador
Aspectos mecânicos
A conexão entre o codificador e o eixo de saída do usuário deve ser uma conexão elástica e macia, e uma conexão rígida não deve ser usada para evitar danos ao sistema do eixo do codificador e ao disco de código devido ao movimento da corda e ao salto do eixo do usuário.
Ao instalar o codificador, empurre-o suavemente no eixo da luva. É estritamente proibido bater ou bater com martelo para evitar danos ao sistema de eixo e ao disco codificador. Ao instalar, preste atenção à carga permitida no eixo e não exceda sua carga limite.
A diferença de velocidade entre o eixo do codificador e o eixo de saída do usuário deve ser inferior a 0,2 mm e o ângulo com o eixo deve ser inferior a 2°.
Tenha cuidado para não exceder a velocidade limite elétrica. Se a velocidade exceder a velocidade limite permitida pelo codificador, o sinal elétrico poderá ser perdido.
nmáx = (frequência máxima de resposta/L) × 60 r/min (L é o número de pulsos de grade)
Durante o uso prolongado, verifique se as peças conectadas à entidade codificadora e os parafusos de fixação estão soltos para evitar afetar o uso normal do dispositivo.
2. Precauções ao usar o codificador
Elétrico
Não enrole a linha de saída do codificador junto com a linha de alimentação ou transmita-as na mesma tubulação e não a use perto do quadro de distribuição para evitar interferência. Cabos blindados devem ser usados para fiação.
Antes de instalar e ligar a máquina, verifique cuidadosamente se o manual do produto corresponde ao modelo do codificador e se a fiação está correta. A fiação incorreta causará danos ao circuito interno.
Ao transmitir por longas distâncias, o fator de atenuação do sinal deve ser considerado e um método de saída com baixa impedância de saída e forte capacidade anti-interferência deve ser selecionado.
A distância de transmissão do sinal de pulso está relacionada aos seguintes fatores: frequência, circuito de saída, circuito de entrada, linha de transmissão e frequência de transmissão.
Aspectos ambientais
Como o codificador é um instrumento de precisão, tenha cuidado para garantir que não haja nenhuma fonte de vibração ao seu redor ao usá-lo.
Se o codificador não for à prova de vazamentos, não salpique água, óleo, etc. Se necessário, adicione uma capa protetora.
Preste atenção se a temperatura ambiente e a umidade estão dentro da faixa exigida para o instrumento.
Nota: A instalação ou uso inadequado afetará o desempenho e a vida útil do codificador
lista de embalagemEmbalagem blister padrão 100 unidades/placa
Finalidade/áreas de aplicaçãoAplicável a pequenos eletrodomésticos, equipamentos eletrônicos montados em veículos, equipamentos médicos e outros campos eletrônicos
