R0902 Potenciômetro de filme de carbono rotativo de junta única com perna longa H12.5, volume, velocidade de escurecimento, resistência ajustável

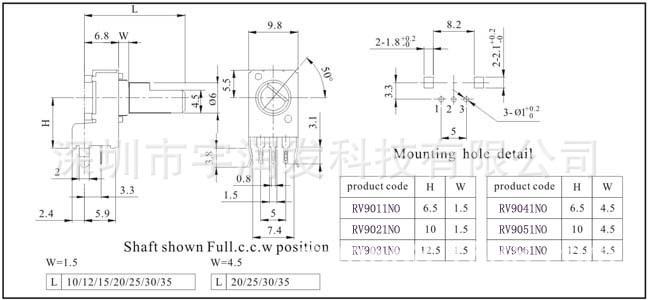

① Desenho dimensional de instalação do potenciômetro

Para mais detalhes, visite o site oficial: wwwyurunfa.com

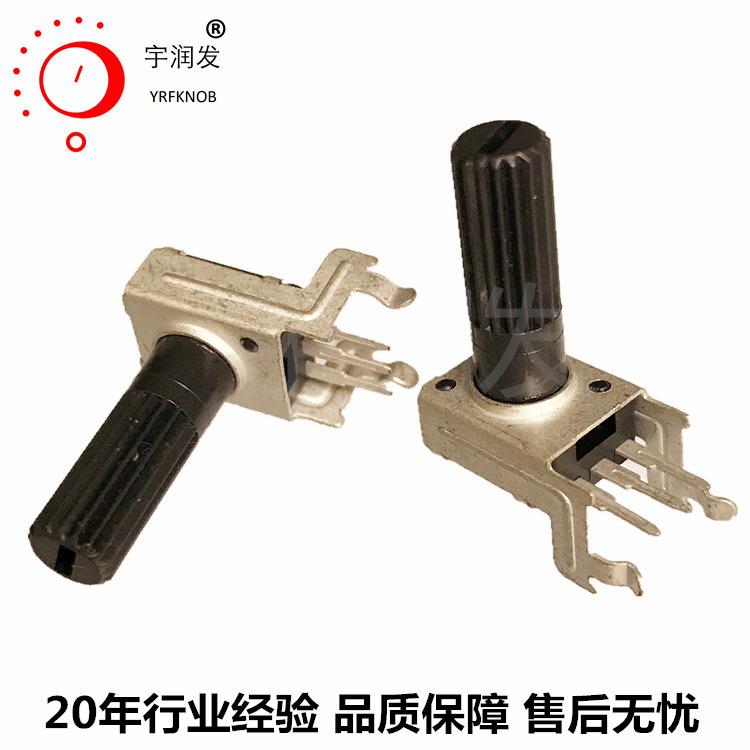

② Imagem real do potenciômetro

Os principais potenciômetros produzidos são: potenciômetro de filme de carbono, potenciômetro deslizante, potenciômetro de enrolamento, potenciômetro dial, potenciômetro interruptor, potenciômetro de ajuste fino, codificador, interruptor de banda; amplamente utilizado em diversos eletrodomésticos, automóveis, sensores automotivos, equipamentos médicos, instrumentos de ensino, mesas de ajuste, controle de velocidade e iluminação, medidores, brinquedos, equipamentos de informática e equipamentos de comunicação.

③Desempenho elétrico do potenciômetro

Ângulo de rotação total: 300°±10°
Torque de rotação: 10 ~ 200gf.cm
Força de parada de rotação: 3Kgf.cm
Resistência à tensão do eixo: 8Kgf máx.
Oscilação do eixo: 0,6×L/20mm pp máx.
Tolerância total do valor de impedância: ±20%
Resistência residual: R≤10KΩ 10Ω; 10K<250KΩ 20Ω; R≥250K 0,1% máx. de resistência total
Potência nominal: cone B 0,05 W outro cone 0,025 W
Tensão máxima de operação: cone B 50V AC outro cone 25V AC
Ruído deslizante: menos de 100mv
Resistência de isolamento: 100MΩ min. a 250V CC
Tensão suportável: 1 minuto a 300 Vca
Vida de rotação: 10.000 vezes

Relatório de teste do potenciômetro：
