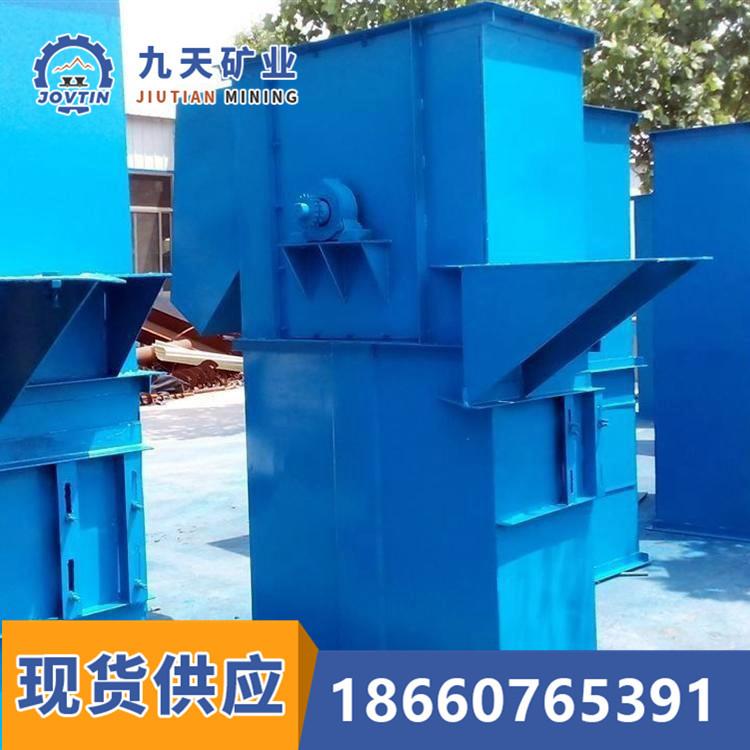

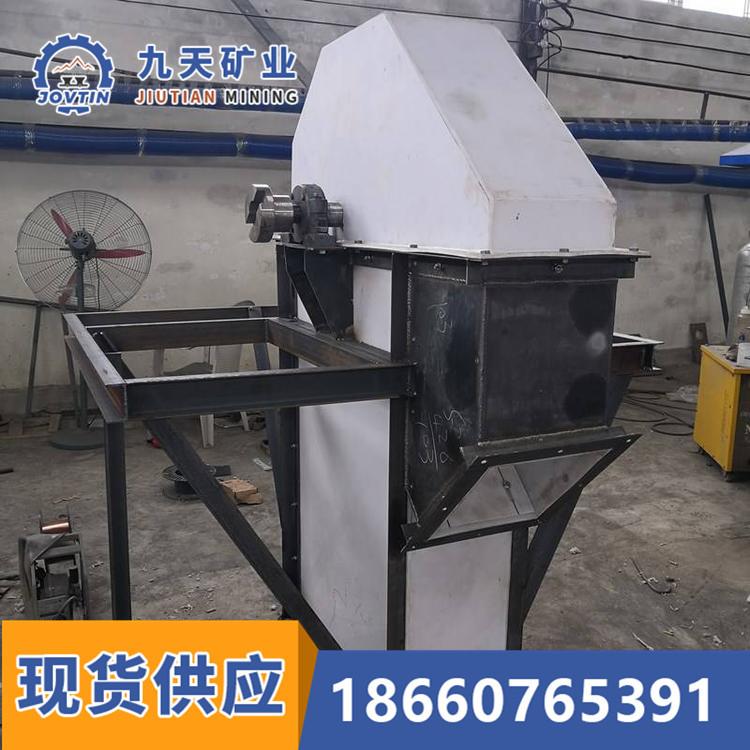

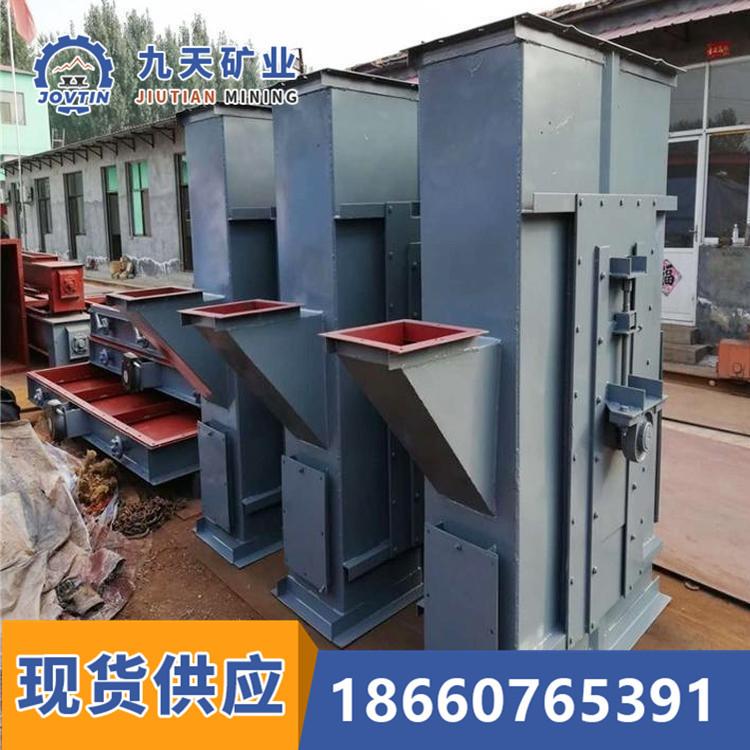

O elevador de caçamba vertical TH é usado para transporte vertical de materiais a granel em pó, granulados e de pequenos blocos com baixa abrasividade, como grãos, cimento de carvão, minério triturado, etc. A altura de elevação é de 40m. Suas características são: estrutura simples, operação estável, carga de escavação, descarga centrífuga e temperatura do material não superior a 60 ℃.
Desempenho principal e aplicação do elevador de canecas da série TH
O elevador de caçamba vertical consiste em parte móvel (tremonha e corrente de tração), seção superior com rolo de acionamento, seção inferior com rolo tensor, carcaça intermediária, dispositivo de acionamento, freio antirretorno, etc. É adequado para transportar densidade solta P <1,5t/ m3 em pó, granulados e pequenos pedaços de materiais a granel não abrasivos e semi-abrasivos, como carvão, areia, coque, cimento, minério triturado, etc. As características desta máquina são descarga centrífuga rápida: e a corrente de anel é usada como o componente de tração, portanto não é adequado para transportar grandes peças de materiais abrasivos e materiais com grande resistência à escavação. A temperatura do material transportado não deve exceder 60°C, e a temperatura não deve exceder 200°C ao usar correia de borracha resistente ao calor.
Esta máquina possui 7 especificações: TH100, TH160, TH250, TH315, TH400, TH00, TH630. A capacidade de transporte desta máquina é de 4-238m3/h e a altura é de cerca de 4-40m. A fim de atender a vários requisitos de uso, esta máquina é equipada com quatro métodos de fabricação de tremonha: tipo Q (funil raso), tipo H (funil inferior em arco), tipo Zd (funil médio profundo) tipo Sd (funil profundo); o método do dispositivo de transmissão deixou a instalação e a instalação certa.
Faixa de aplicação do elevador de canecas da série TH
O elevador de caçamba vertical TH é um equipamento de transporte vertical fixo, principalmente adequado para transporte vertical de grãos, óleo, ração (exceto materiais pegajosos e corrosivos), etc.
A estrutura principal do elevador de canecas da série TH
1. Componentes do cabeçote da máquina: É montado em um pela carcaça superior, componentes do eixo de acionamento, redutor, acoplamento, motor, etc.
2. Invólucro intermediário: De acordo com a altura de elevação necessária, diferentes números de invólucros intermediários podem ser configurados e empilhados para atender às necessidades.
3. Parte inferior: É composta pela carcaça inferior, peças do eixo acionado e dispositivo tensionador. Há uma porta na lateral da caixa que pode ser aberta para inspecionar e limpar o interior.
4. Corrente e tremonha: A corrente é uma corrente redonda soldada em aço. A tremonha é fixada na junta da corrente por meio de uma porca. Elevadores de canecas de diferentes alturas são equipados com números correspondentes de correntes, juntas e tremonhas.
Especificação | tipo 160 | tipo 200 | tipo 250 | Tipo 315 (300) | tipo 350 | tipo 400 | Série 450 |
Levantamento de peso (m) | 28 | 31 | 30.16 | 30.16 | 31 | 32 | 32,7 |
Capacidade de transporte(m3/n) | 3-8 | 6-15 | 10-25 | 25-35 | 19-40 | 35-50 | 42-60 |
Distância do balde (milímetros) | 500 | 500 | 500 | 500 | 600 | 600 | 600 |
Potência do motor (KW) | 3 | 3 | 4 | 5.5 | 7,5 | 7,5 | 7,5 |
