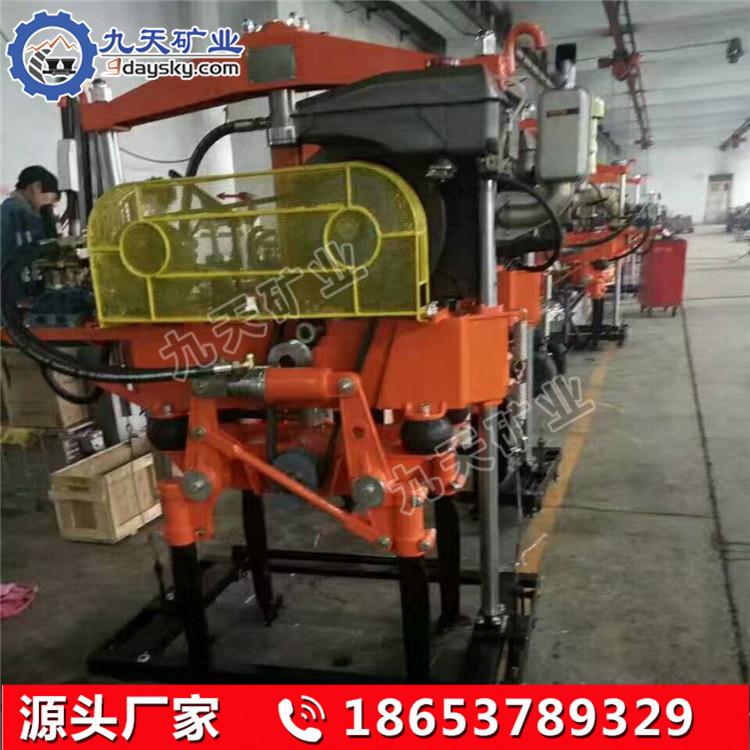

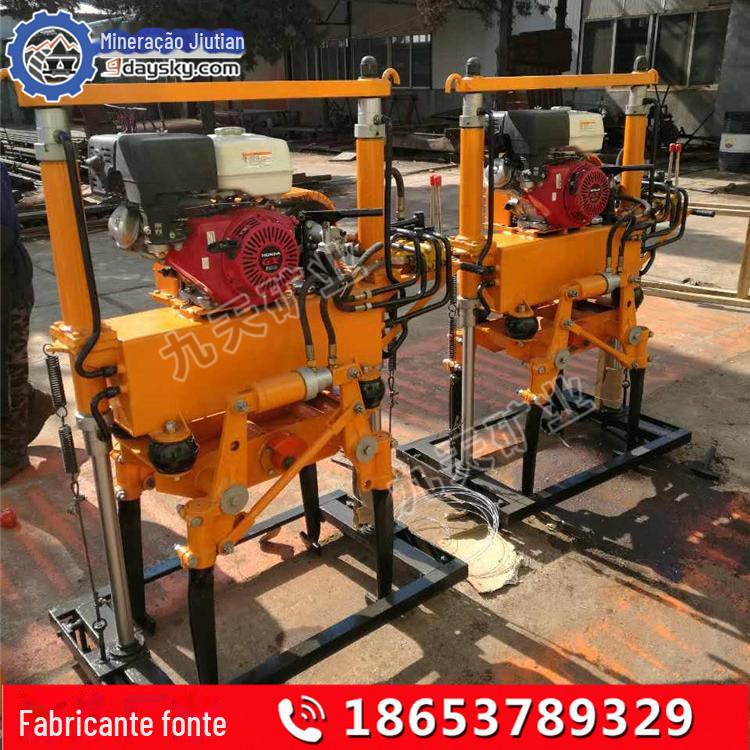

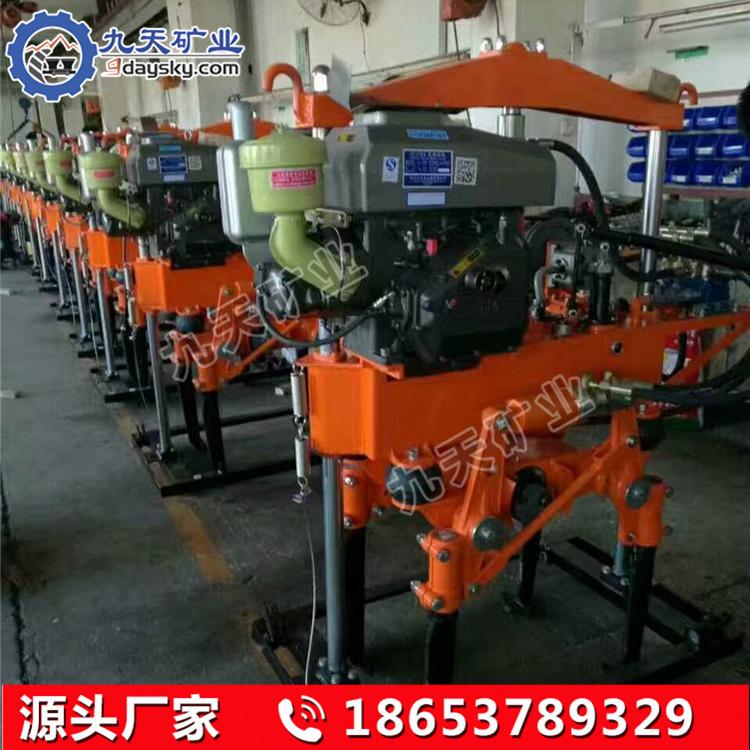

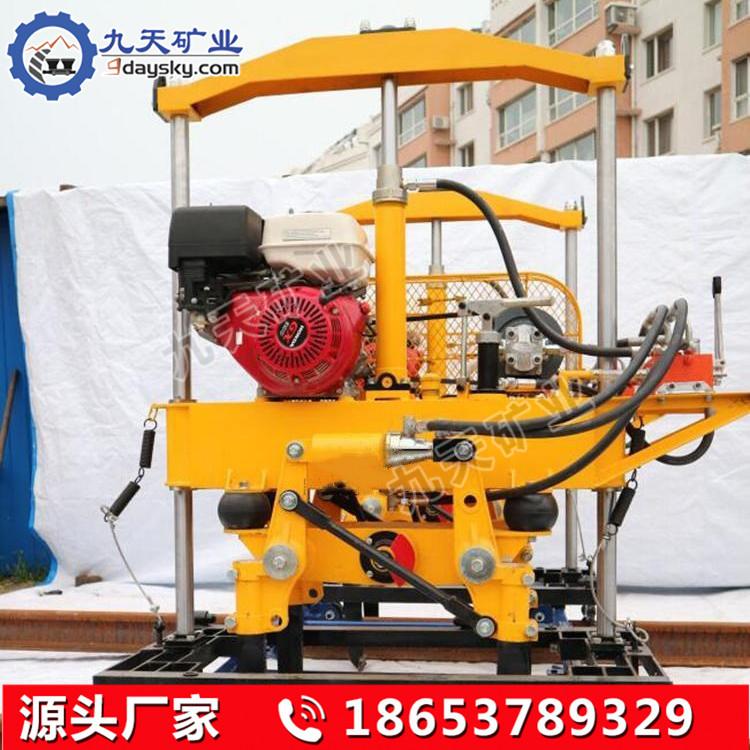

Máquina compactadora de lastro hidráulico YD-22

Âmbito de aplicação: A compactadora hidráulica de esteira YD-22 é um produto atualizado desenvolvido por nossa fábrica com base na experiência de usuários nacionais e estrangeiros no uso de compactadoras, utilizando novos materiais e novas tecnologias. Ele pode ser usado para operações de compactação em linhas de travessas de concreto tipo II e tipo III domésticas, bem como em diversas linhas de travessas de concreto e de aço estrangeiras. O principal desempenho técnico é superior ao da antiga compactadora. A máquina é adequada para operações de compactação após grandes e médias operações de reparo e triagem em diferentes tipos de trilhos e linhas de dormentes de concreto; também é adequado para operações de compactação de lastro de pedra em leitos de trilhos recém-construídos. A máquina possui desempenho superior, estrutura razoável, segurança e confiabilidade, alta eficiência operacional e atende totalmente às necessidades das operações de compactação de lastro ferroviário.

Principais características da máquina compactadora de lastro hidráulico YD-22
(1) A máquina compactadora de desvio elimina o gancho de fixação do trilho, aumenta a força de excitação, realiza queda livre e reduz a inconveniência causada pelo gancho de fixação do trilho;
(2) A máquina compactadora de desvio usa uma única alça de operação para evitar mau funcionamento da máquina;
(3) O projeto da estrutura giratória da máquina compactadora de desvios permite que a palheta de compactação seja centralizada nos dormentes ao mesmo tempo ao compactar as linhas retas ou curvas do desvio, melhorando assim a eficiência do trabalho;
(4) Se a máquina compactadora de desvio encontrar uma falha no sistema hidráulico durante a operação, a bomba hidráulica manual pode ser usada para sair da estrada com segurança e rapidez para lidar com a falha sem afetar a segurança de direção. A máquina é fácil de usar, leve, alta eficiência operacional e baixa taxa de falhas, atendendo às necessidades das operações de compactação de lastro ferroviário.

A compactadora de lastro hidráulico YD-22 adota colunas de guia duplas e modo de elevação de cilindro único. Através da compactação da linha, o lastro de pedra adquire certa densidade e elasticidade, o que melhora a estabilidade geral e suavidade da linha. Ele pode não apenas prolongar a vida útil dos trilhos, mas também prolongar a vida útil das rodas, tornando o trem mais suave e reduzindo o custo do transporte ferroviário. Este tipo de máquina compactadora é projetada principalmente para atender às necessidades de transporte de passageiros em alta velocidade, carga pesada e estruturas de trilhos de carga pesada para transporte de alta densidade. A aplicação desta máquina para operações de compactação de linha pode substituir completamente as máquinas e ferramentas tradicionais de manutenção de linha, superando as deficiências das ferramentas tradicionais de manutenção de linha com alta intensidade de trabalho, baixa eficiência operacional e baixa qualidade de compactação. A compactadora hidráulica YD-22 foi aprovada na avaliação técnica do Departamento Ferroviário e na revisão de segurança do Ministério das Ferrovias. Ele tem muitas vantagens, como peso leve do dispositivo de compactação, operação flexível, baixa taxa de falhas, boa qualidade de compactação e conveniência dentro e fora da pista.

Características da Máquina compactadora de lastro hidráulico YD-22
1. A máquina adota motor a gasolina importado de alto desempenho e alta qualidade como potência, com alta potência estável, baixo consumo de combustível, baixo consumo de óleo lubrificante, peso pequeno, baixo ruído, etc. ou motor diesel de acordo com as necessidades do usuário.
2. A profundidade do suporte da picareta inserido no reator é ≥90mm, podendo ser aplicada em manutenções de grande e médio porte de diferentes tipos de linhas ferroviárias e operações de compactação de linhas recém-construídas.
3. O sistema hidráulico adota juntas de mangueira de crimpagem e aumenta o diâmetro do tubo, o que aumenta o fluxo de óleo hidráulico e melhora a eficiência operacional.
4. O dispositivo de fixação do trilho fixa automaticamente o trilho durante a inserção, e a ação de fixação é rápida e fácil de operar.
5. A embreagem de transmissão adota uma estrutura de placa de fricção de bloco centrífugo, que possui um grande torque de transmissão, reduz a perda de transmissão e melhora a eficiência da transmissão.
6. Cada máquina compactadora possui dois pares de braços de coleta trabalhando simultaneamente e são acionados por dois cilindros de fixação, que possuem forte força de fixação, boa qualidade de compactação e alta eficiência operacional.

Parâmetros da máquina compactadora de lastro hidráulico YD-22
Potência: Motor a gasolina 6,6kW (Honda GX390)
Frequência de vibração: 60 Hz ~ 70 Hz
Força emocionante: 22kN
Pressão de trabalho do sistema: 5Mpa
Dimensões: 1450 mm × 700 mm × 1650 mm
Eficiência de trabalho: ≥260 peças/hora
Peso do hospedeiro: 390kg/unidade
