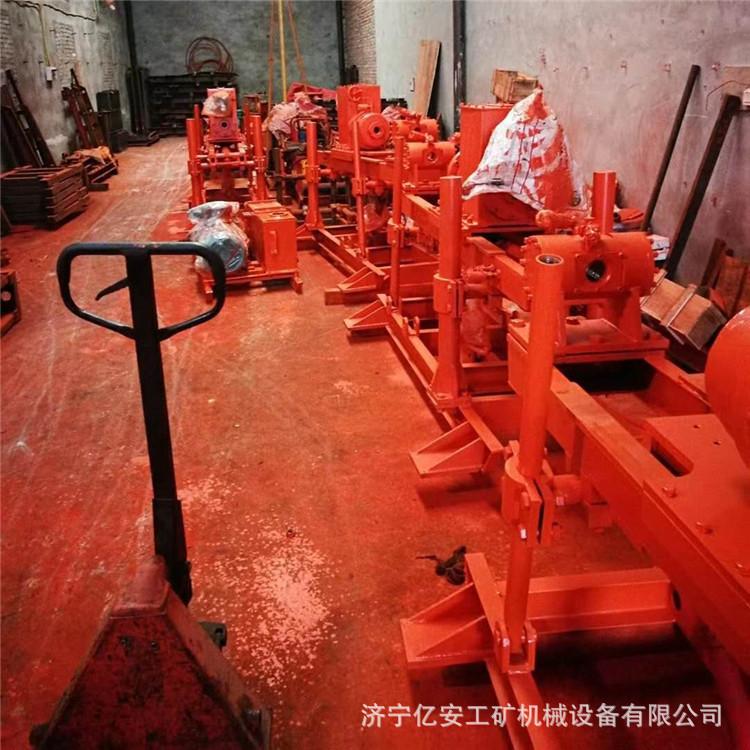

As plataformas de perfuração de túneis hidráulicos completos para minas de carvão da série ZDY são usadas principalmente para perfurar furos de extração de gás (descarga), rebocar furos de prevenção de incêndio, furos de injeção de água em veios de carvão, furos de alívio de pressão anti-estouro, furos de exploração de água, furos de exploração geológica e outras perfurações de engenharia buracos nas minas de carvão. Ele pode ser usado para fazer furos em várias formações rochosas e de carvão com um coeficiente de firmeza de rocha de f≤7. Com brocas, hastes de perfuração e outras ferramentas de perfuração apropriadas, ele também pode ser usado para testemunhar, fazer furos em veios de carvão macio e outras operações de engenharia.
As características desta plataforma de perfuração são:
1. A cabeça motorizada é uma plataforma de perfuração combinada totalmente hidráulica. A estrutura de bloco dividido é conveniente para transporte subterrâneo, deslocamento e instalação.
2. Sistema hidráulico avançado, bombas duplas, mandril hidráulico e braçadeira hidráulica para prender e remover o tubo de perfuração, o que é seguro, conveniente e economiza trabalho.

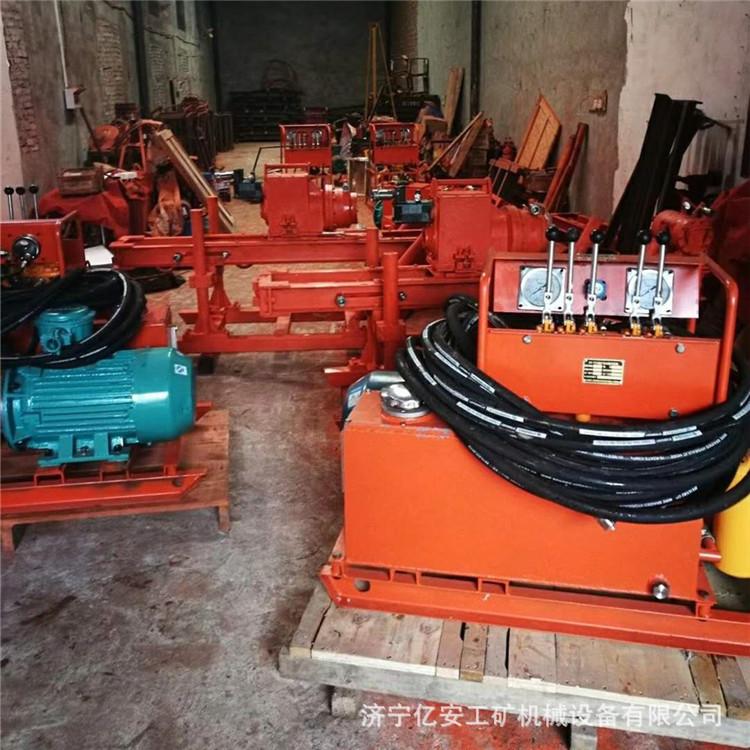

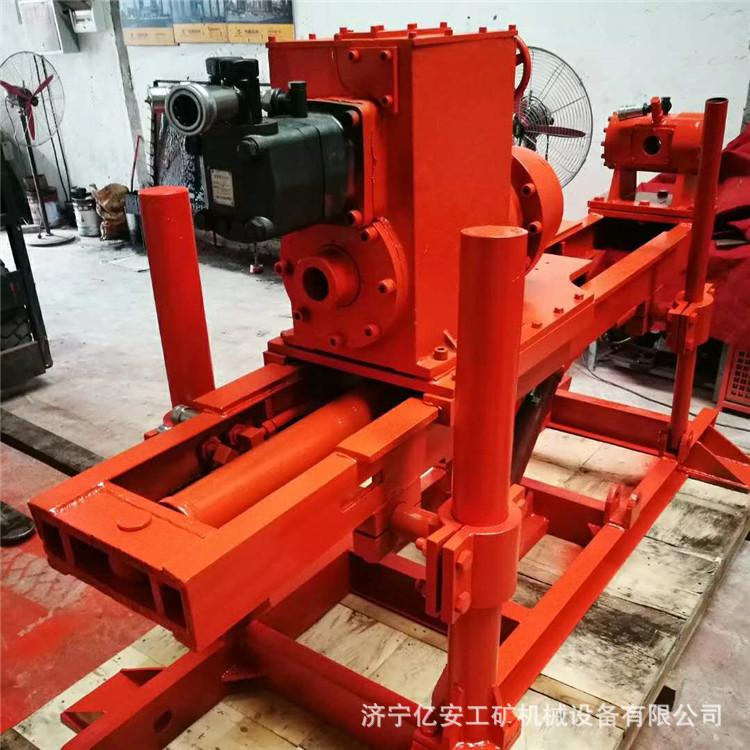

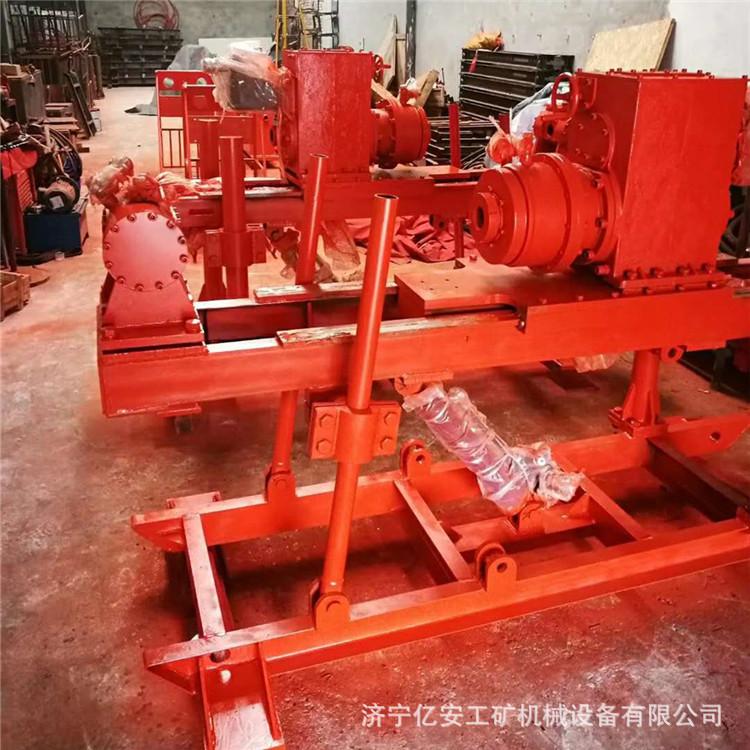

3. A plataforma de perfuração é composta por estação de bomba hidráulica, cabeçote motorizado, estrutura, mesa de operação, suporte de coluna e outros componentes. Ele é conectado a tubos de óleo de alta pressão durante a operação e é operado longe da cabeça do poço por segurança.
4. O projeto do sistema hidráulico é maduro, simples, confiável, fácil de dominar e fácil de analisar e resolver quando ocorre uma falha.

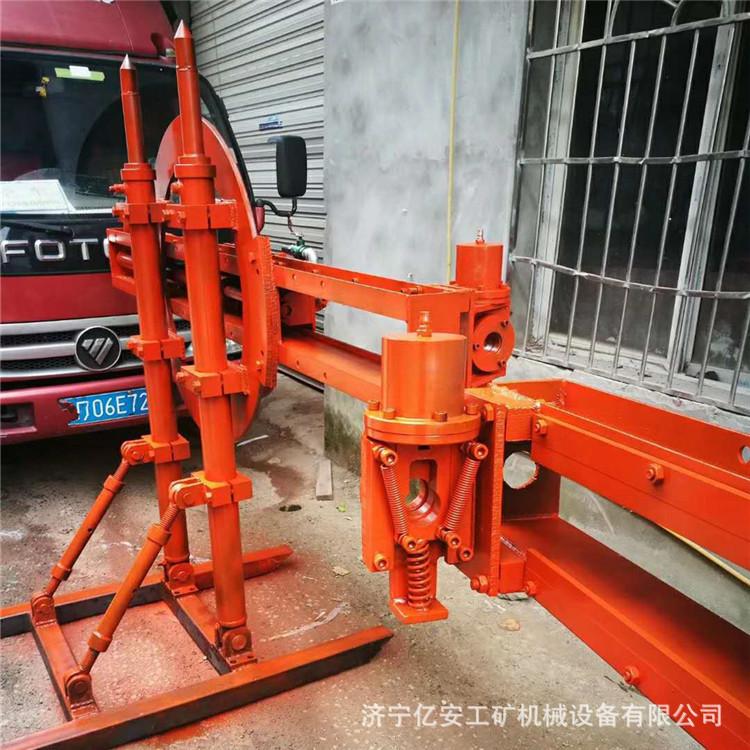

5. Suporte duplo ou de quatro colunas, vários furos podem ser perfurados para uma ancoragem, peso leve, alta eficiência e forte aplicabilidade.

O motor elétrico aciona a bomba de óleo para fornecer dois fluxos de óleo hidráulico através da mesa de operação, um fluxo de óleo sob pressão para o motor hidráulico conectado ao redutor.
Depois de atingir o limite, ele emite energia após a desaceleração para fazer a ferramenta de perfuração girar. Outro fluxo de óleo sob pressão é fornecido ao cilindro de óleo para empurrar o pistão para se mover para frente e para trás, o que pode fazer com que a cabeça motorizada alimente, retorne ou puxe a ferramenta de perfuração. O volante do acelerador pode ser girado no sentido horário ou anti-horário para ajustar a velocidade de alimentação de perfuração da plataforma de perfuração. A alça correspondente pode ser operada para controlar a ação da braçadeira hidráulica e do mandril hidráulico, afrouxar e prender a haste de perfuração e ajustar a elevação e abaixamento da estrutura e o ângulo de perfuração ou instalação.
1. A configuração padrão das plataformas de perfuração da série ZDY é uma lâmina de ouro duro, que é adequada para formações rochosas com dureza de f≤7. Se o usuário perfurar uma formação rochosa com dureza f>7, é necessário indicá-lo no momento do pedido. Escolha adicionar uma broca composta de diamante PDC com diferentes formações de acordo com a dureza da formação rochosa.
2. As perfuratrizes da série ZDY são equipadas com brocas e hastes de perfuração de acordo com o processo de perfuração sem núcleo. Caso o usuário adote o processo de perfuração, é necessário indicá-lo no momento do pedido, e optar por adicionar a broca, tubo e outros acessórios necessários de acordo com o diâmetro do furo de perfuração.
3. Ao perfurar no subsolo e a plataforma de perfuração é frequentemente movida devido à mudança de posição do furo, o túnel de perfuração possui trilhos. O usuário pode ser equipado com um carro de suporte móvel para a plataforma de perfuração, mas é necessário explicar e fornecer os dados correspondentes (altura do túnel, bitola da via, largura do túnel, etc.) no momento do pedido.
4. As plataformas de perfuração da série ZDY não são equipadas com bombas de lama para transportar fluido de lavagem ao sair da fábrica. Se os usuários precisarem usá-lo, deverão especificá-lo ao fazer um pedido.

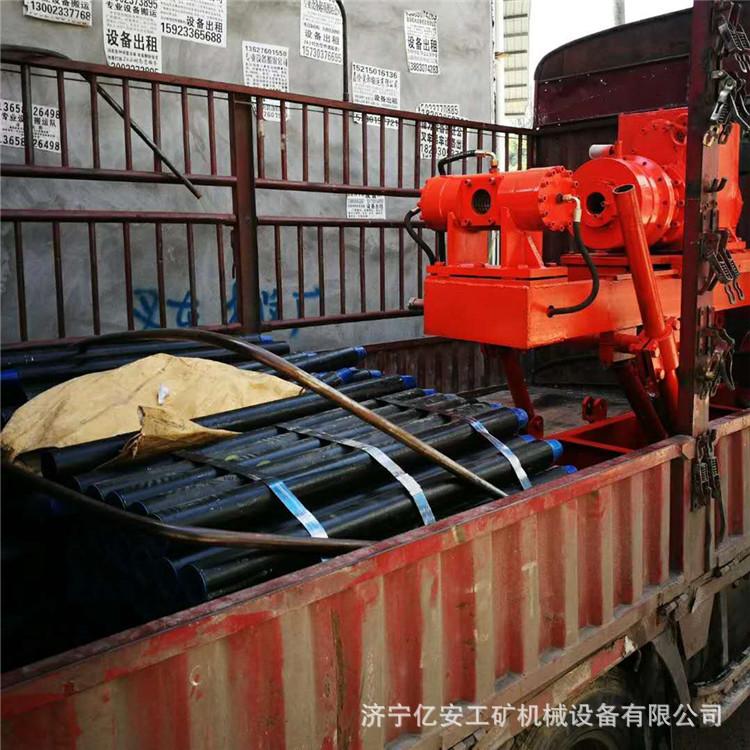

5. Os diâmetros das hastes de perfuração para plataformas de perfuração da série ZDY são φ42, φ50, φ63 e φ73. Se o usuário precisar de hastes de perfuração em espiral, indique isso ao fazer um pedido.
6. A tensão do motor das plataformas de perfuração da série ZDY é 380/660v. Se a fonte de alimentação do usuário for 660/1140v, indique isso no momento do pedido.
Unidade de Nome do Parâmetro ZDY-500
Profundidade de perfuração m 150
Diâmetro de abertura mm Φ65
Diâmetro final do furo mm Φ65
Diâmetro da haste de perfuração mm Φ42
Ângulo de inclinação de perfuração° 0-90
Velocidade de saída r/min 120
Torque de saída Nm ≥650
Impulso KN 50
Força de tração KN 37
Velocidade normal de propulsão m/min 0-1,5
Curso de avanço mm 850
Dimensões totais: 2107×380×355mm; 1550×700×840mm
Peso da máquina kg 1200 (excluindo haste de perfuração)
