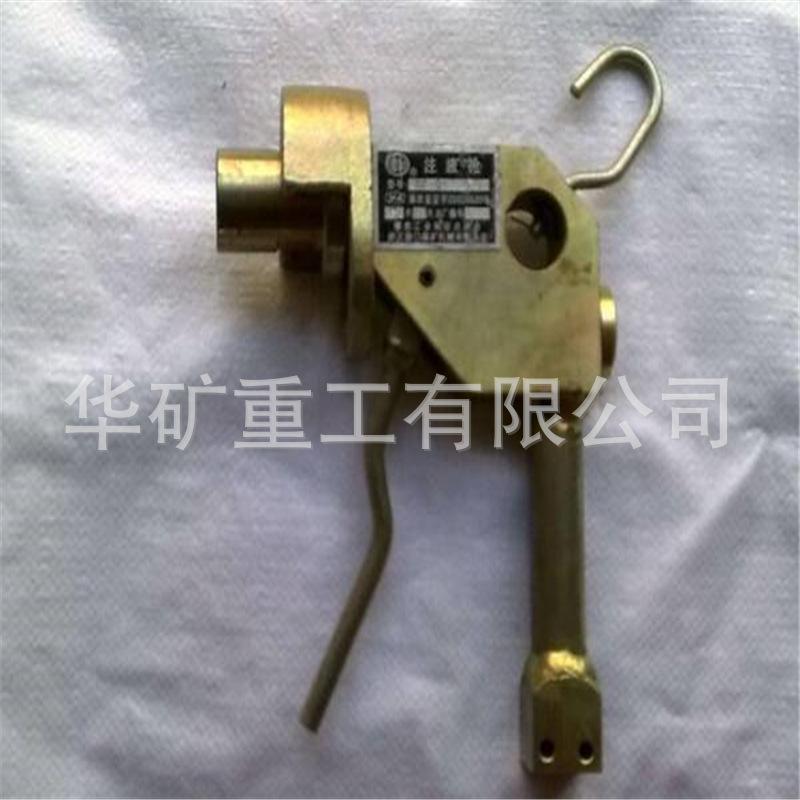

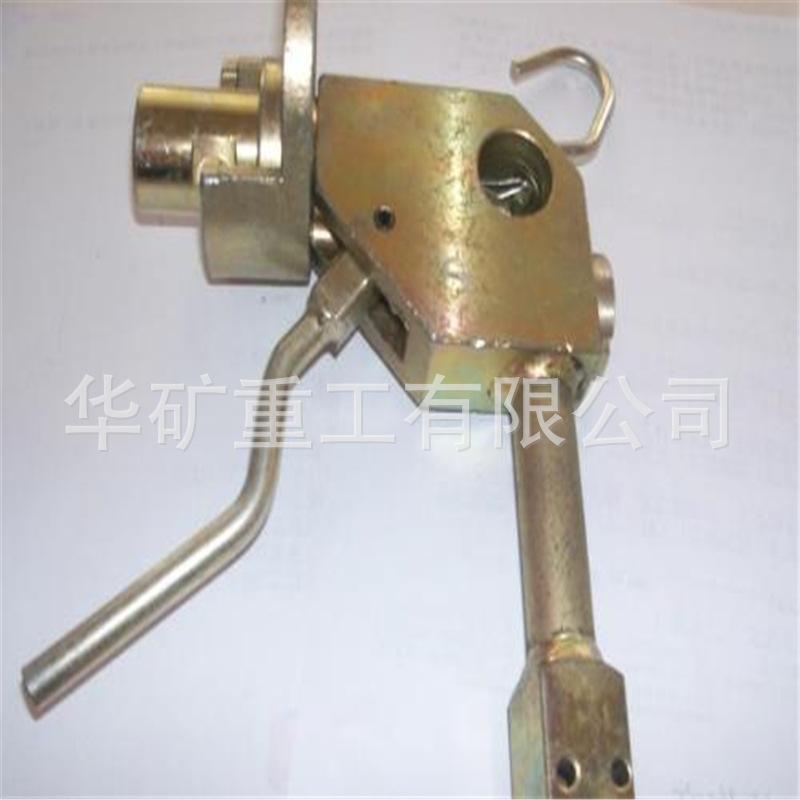

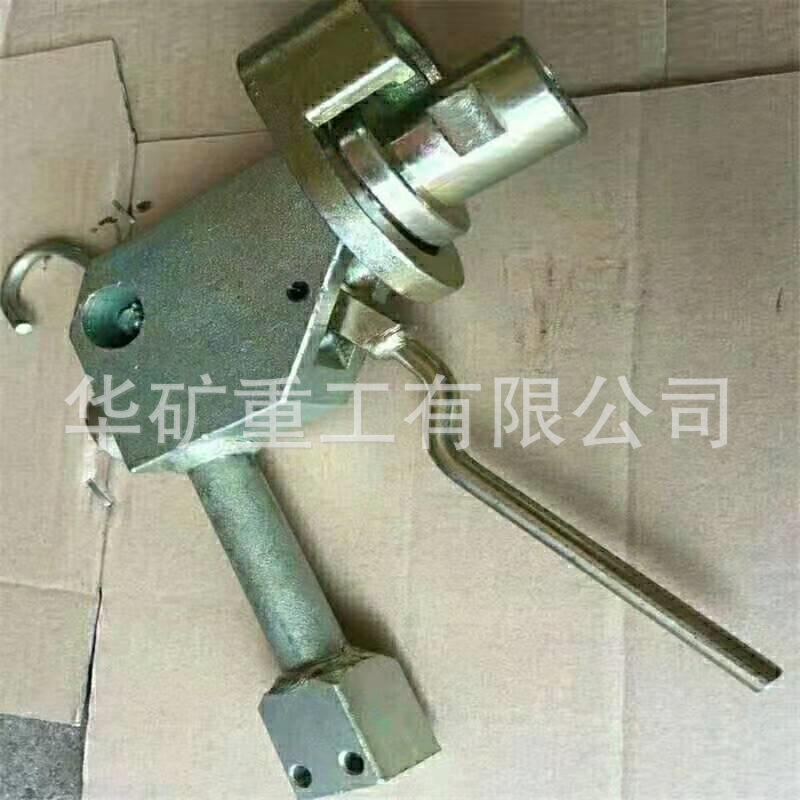

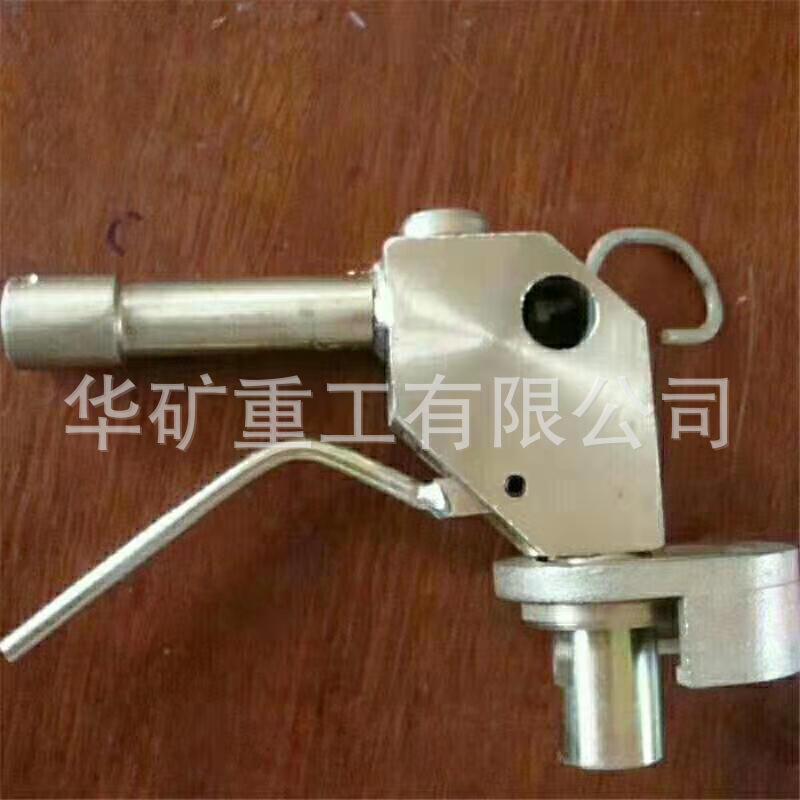

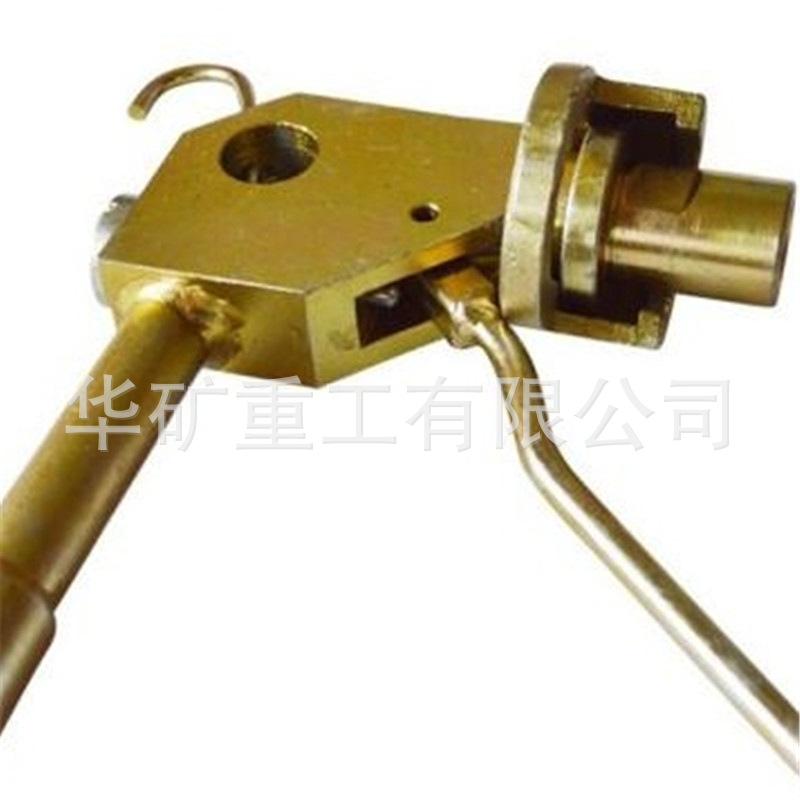

Pistola de inyección rápida puntual fácil de usar pistola de inyección de mina fácil de transportar pistola de inyección DZ-Q1

Introducción del producto pistola de inyección líquida:

Adecuado para puntales hidráulicos individuales de mina de carbón, pistola de inyección de presión constante. Esta pistola de inyección consta de una boquilla de inyección, tubería de entrada con anillo de retención, cuerpo de la pistola, pistón diferencial, varilla de empuje de control, tuerca de ajuste, dispositivo manual, resorte, etc. Utiliza un pistón diferencial para bloquear la varilla de empuje de control y abrir la válvula de entrada. El método de bloqueo es mecánico. Cuando la fuerza de soporte inicial del puntal hidráulico individual alcanza el valor especificado, el pistón diferencial libera automáticamente el bloqueo mediante acción diferencial hidráulica y cierra la válvula de entrada. La válvula de entrada también se puede cerrar mediante un dispositivo manual. Esta pistola de inyección de presión constante puede ajustar la fuerza del resorte ajustando la tuerca para ajustar la fuerza de soporte inicial del puntal hidráulico individual.

Parámetros técnicos de la pistola de inyección

1. Presión de trabajo: 15-20 MPa

2. Fuerza de manipulación durante la inyección: 157 N

3. Medio de trabajo: emulsión que contiene 1%-2% de M10

4、Principios de trabajo

La pistola de inyección inyecta la emulsión en la columna de monómero a través de la válvula de tres vías para que la columna de monómero soporte el túnel.

Una pistola de inyección de líquido para usar en un puntal hidráulico único para minería, que comprende: un cuerpo de válvula, un manguito de bloqueo, un mango, una varilla de empuje, un manguito de aislamiento, un asiento de válvula unidireccional, una bola de acero, un resorte, un tornillo de sujeción y una salida de líquido. Una junta se utiliza para conectar una tubería de entrada de líquido al extremo trasero del cuerpo de la válvula, y el mango está conectado al cuerpo de la válvula mediante un eje pasador. El manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte están dispuestos secuencialmente en la parte trasera del cuerpo de la válvula. Se abre una ranura de flujo de líquido en el cuerpo de la válvula, y el exterior de la ranura de flujo de líquido está sellado por una placa de sellado. Se dispone un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y se disponen un orificio de líquido retrasado y una ranura de flujo de arco semicircular en el manguito de aislamiento. El orificio de líquido delantero y el orificio de líquido retrasado están conectados a través de la ranura de flujo de líquido. La tecnología de procesamiento es relativamente simple, y tiene las características de estructura compacta, tamaño pequeño, buen rendimiento de sellado, etc.
