Fabricantes fornecem ASMAD usado(862-860M) máquina de fixação automática de cristal ASM-Zhida máquina de ligação de fio de alumínio
R$ 7.014 - 50.482
3 – 5 un.
R$ 5.511 - 39.678
6+ un.
Preço preliminar por unidade incluindo frete para o Brasil
Variantes
ASMAD860M
ASMAD862

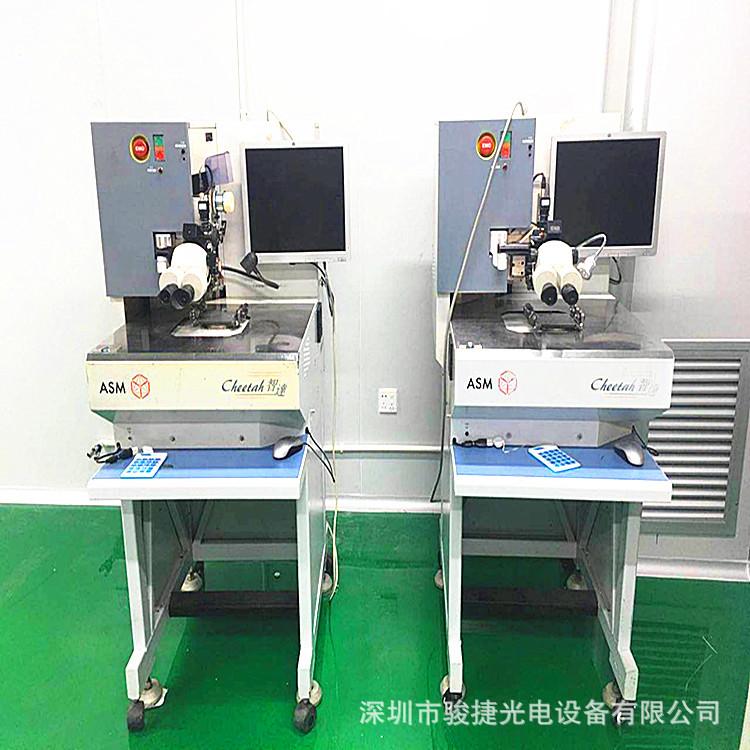

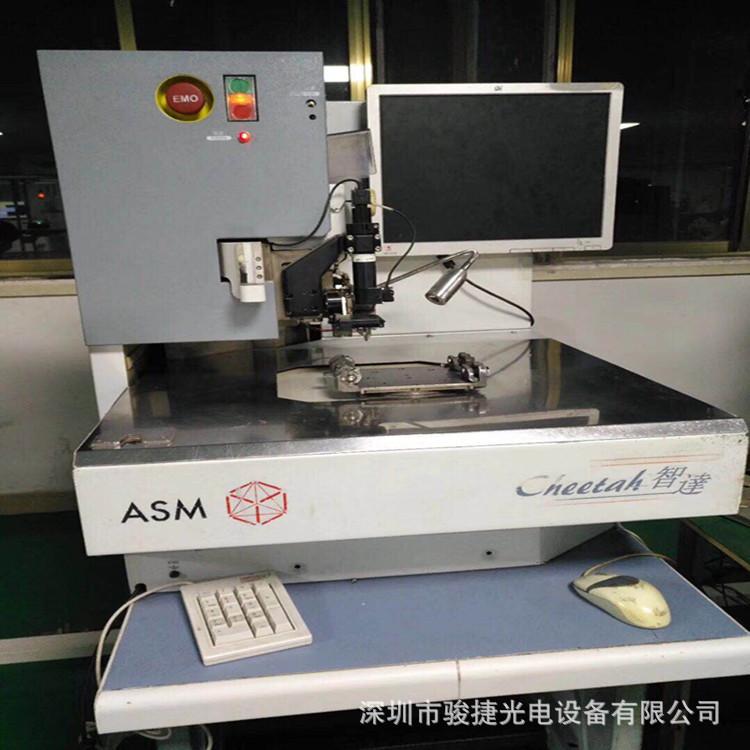

ASMCheetah Zhida
Especificações do produto
Modelo
AD862
Marca
ASM
Especificações
ASMCheetah Zhida, ASMAD860M, ASMAD862, Deposit
Pedido nº.
4512
Modelo
AD862
Marca
ASM
Especificações
ASMCheetah Zhida, ASMAD860M, ASMAD862, Deposit
Pedido nº.
4512
Modelo
AD862
Marca
ASM
Especificações
ASMCheetah Zhida, ASMAD860M, ASMAD862, Deposit
Pedido nº.
4512
Detalhes do produto
O texto nas imagens pode ser traduzido

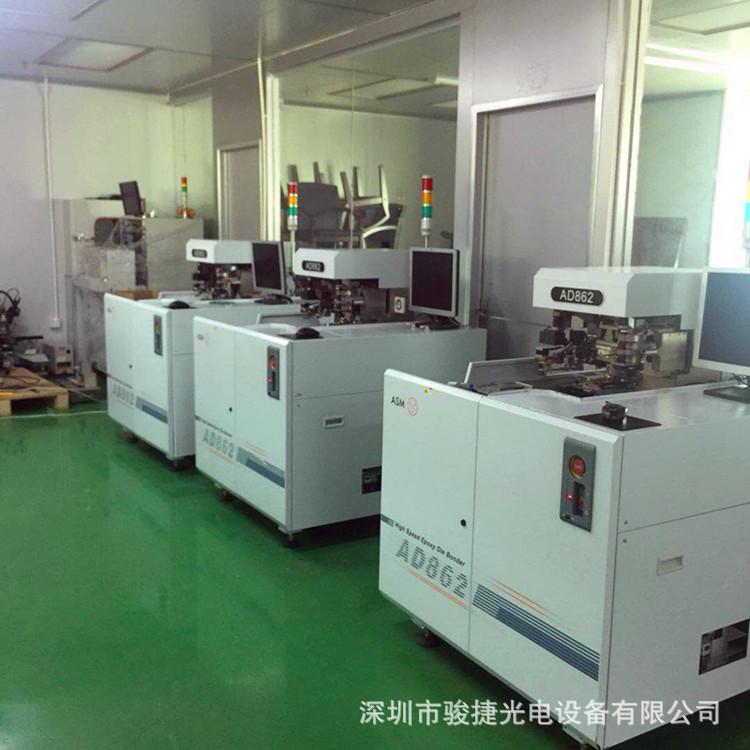

ASAD862Parâmetros técnicos da máquina de colagem automática
1.Requisitos de equipamento
Tensão: 220V/110V
frequência: 50/60 Hz (Padrão de fábrica)
Consumo de energia: 660W
ar comprimido: 58 PSI (4 barras)
Consumir gás: 230 LPM (todo minuto230litro)
2.Tamanho e peso da máquina
tamanho(Larguraprofundoalto): 1900mm 1100mm 1800mm
Pesado: ~750kg
3.Cabeça de soldagem/braço oscilante
Cabeça de soldagem:cabeça de soldagem de acionamento direto
Bico de colagem:Perfil de superfície
4.Sistema de base de anel wafer
Tamanho do chip: 6mil 6mil～50 mil x 50 mil (Pode ser pré-imagem)
6mil 6mil～200mil 200mil (Pode ser pré-imagem)
(* 50 milou superior, são necessárias peças especiais)
diâmetro do anel: 6Polegadas(152mm) –Diâmetro externo
Tamanho da bolacha: 4,7Polegadas(119mm) _Após a expansão
grau: 7Polegadas7Polegadas(180 mm x 180 mm)
anel de wafer:Carregamento manual/Desinstalar
Lasca(AD862MH):muitos3individual
Lasca(AD862H):apenas1individual(Função opcional de correção de rotação do anel wafer)
5.XYbancada de trabalho
escopo do processo: 8Polegadasx 4Polegadas(203 mm x 102 mm)
6.Performance do sistema
XY: 1,5 mils (38 um)
Rotação de wafer: 5 (AD862MHNenhuma função de correção de wafer rotativo)
3 (AD862HCom função de correção de wafer rotativo)
Período de tempo: 165ms
7.sistema de reconhecimento de imagem
Lei do Cálculo da Sorte: 256nível de cinzaou sistema secundário preto e branco
Área de pesquisa: 5 mm x 5 mm
Instruções de operação da máquina de colagem automática AD860
1. Alinhe três pontos (lente, bico, ejetor): Selecione um chip e use o mouse para selecionar Configurações → Cabeça de soldagem e ejetor
→Cabeça de soldagem→Remova a tampa do bico→Altura de sucção do cristal→Pressione o botão esquerdo do mouse→Verifique se a lente, o bico e o ponto ejetor estão na mesma cruz
Em linha reta, após a conclusão do ajuste, instale a tampa do bico.
2. Faça PR e meça o espaçamento: Insira as configurações → selecione o chip → coloque o chip expandido → comece a ensinar → ajuste a luz
Após o ajuste → Próxima página → Use o mouse para selecionar o tamanho do quadro do chip → Confirme → Selecione ensinar → Selecione sim para iniciar a calibração automática
→Medir automaticamente o espaçamento →Intervalo de pesquisa →Ajustar de acordo com o tamanho do chip e pronto.
3. Ajuste da sucção do cristal e altura de ligação do cristal:
Insira as configurações → selecione o cabeçote/ejetor de soldagem → cabeçote de soldagem → altura de sucção do cristal → automático → adicione mais 10 a 20 após a conclusão automática
Digitais, pronto.
Entre em Configurações → Selecione Cabeça de soldagem/Ejetor → Cabeça de soldagem → Altura de colagem → Automático → Adicione mais 10 a 20 após a conclusão automática
Digitais, pronto.
4. Ajuste a altura superior:
Insira as configurações → selecione o cabeçote de soldagem/ejetor → ejetor → altura de elevação do ejetor → +-ajustar → pressione as teclas para cima e para baixo para observar o ejetor
Altura, tome a altura de um chip elétrico duplo de luz azul e o pino ejetor deve coincidir com a linha cruzada e está concluído.
5. Colagem e ajuste da quantidade de cola:
Aperte os parafusos na bandeja de cola, entre em Configurações → Dispensação → Selecione Dispensação Preparatória, gire o braço dispensador para fora da bandeja de cola, adicione cola na bandeja de cola e ajuste
Para obter a melhor espessura de cola, retorne → selecione a cabeça dispensadora de cola → altura de sucção da cola → pressione as teclas para cima e para baixo para observar a agulha dispensadora de cola tocando o fundo da bandeja de cola e então adicione 1 a 10
Um número é inserido para completar a configuração da cola.
Retornar → Selecione Cabeça dispensadora → Altura dispensadora → Use as teclas para cima e para baixo para observar a agulha dispensadora tocando o fundo da bandeja de cola.
Adicione de 1 a 10 números para completar a configuração da cola.
6. Programação de suporte/PCB:
Entre em Configurações → Configurações do rack → Número do rack → Selecione 1 → Mova para o ponto PCB do rack e mova-o sob a lente →
Confirme → Selecione 2 → Mova o segundo ponto da PCB do rack sob a lente → Confirme e estará concluído.
Entre em Configurações → Configurações de PCB → Modo de configuração → Matriz → Insira o número de PCBs em um rack → 2 linhas → 2 colunas
→Em seguida, use o joystick →Mova para o canto superior esquerdo da PCB no primeiro rack →Confirme →Mova o segundo ponto para o canto superior esquerdo da segunda PCB →
Mova o terceiro ponto para o canto superior esquerdo do terceiro PCB → Aceitar → Ensine a ler os pontos → Número de pontos → Dois pontos → Um pequeno pedaço
PCB diagonal → Iniciar ensino → Ajuste de luz → Iniciar calibração → Ensino e conclusão do ponto de leitura. → Faixa de pesquisa → Siga o diagrama de pontos
Forma para ajustar.
Entre em Configurações → Configurações do ponto de ligação → Modo de configuração → Matriz → Caminho de caminhada → Horizontal superior esquerdo → Tipo → Normal →
Insira 20 linhas → 44 colunas → Use o joystick para mover e definir a posição do cristal → Alinhe a posição com a cruz da lente → Defina para o canto superior esquerdo →
Confirmar → Definir canto inferior esquerdo → Confirmar → Definir canto inferior direito → Confirmar → Aceitar → Mostrará quantos pontos de ligação da matriz existem em uma PCB. →
Em seguida, selecione os gráficos de ensino → selecione o modelo → comece a ensinar → ajuste a luz → próxima página → use o mouse para selecionar o cristal de ligação
Clique no tamanho do gráfico → OK → Selecionar ensino → Quando o gráfico de ensino aparecer, significa que foi bem-sucedido, → Intervalo de pesquisa → Pressione
Ajuste de acordo com o padrão do ponto de fixação do cristal.
Depois de concluir o procedimento acima, você pode retornar à → Tela de ligação → Pesquisar PCB → Pesquisar pontos de ligação → para testar se há algum erro, →→→→
→F1 Procurar um chip →F2 Ajustar a velocidade do joystick →F3 Trocar lente →
7. Objetivo
Garanta a padronização da operação da máquina, reduza erros de operação da máquina, garanta a estabilidade da máquina e permita que os funcionários tenham uma melhor compreensão da máquina.
Mostrar detalhesDETALHEMOSTRAR

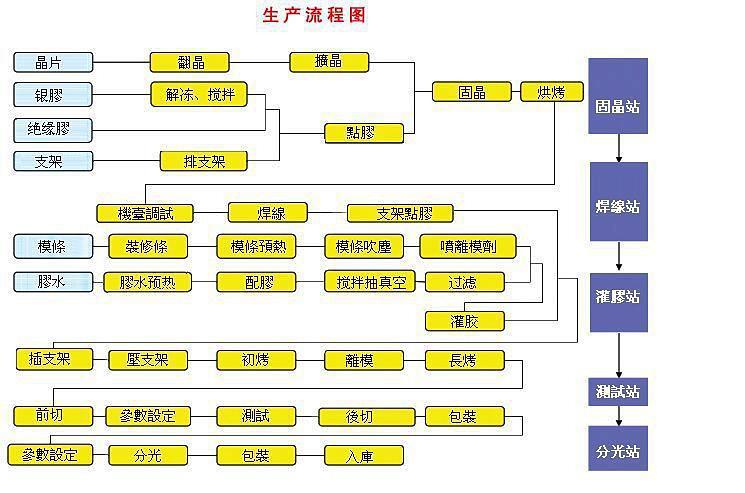

Processo de produçãoPRODUTOSPROCESSO
Áreas de aplicaçãoAPLICATIVOCAMPO

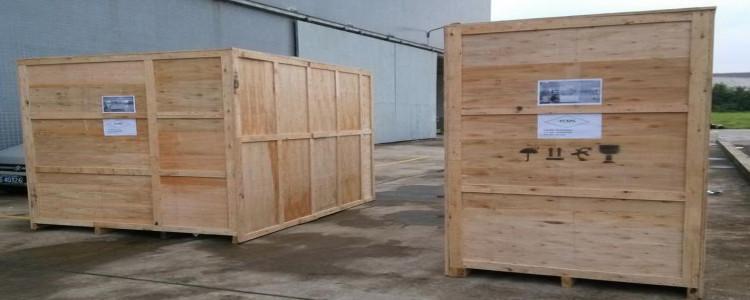

Embalagem do produtoPRODUTOSEMBALAGEM
produtos recomendadosRECOMENDARPRODUTOS

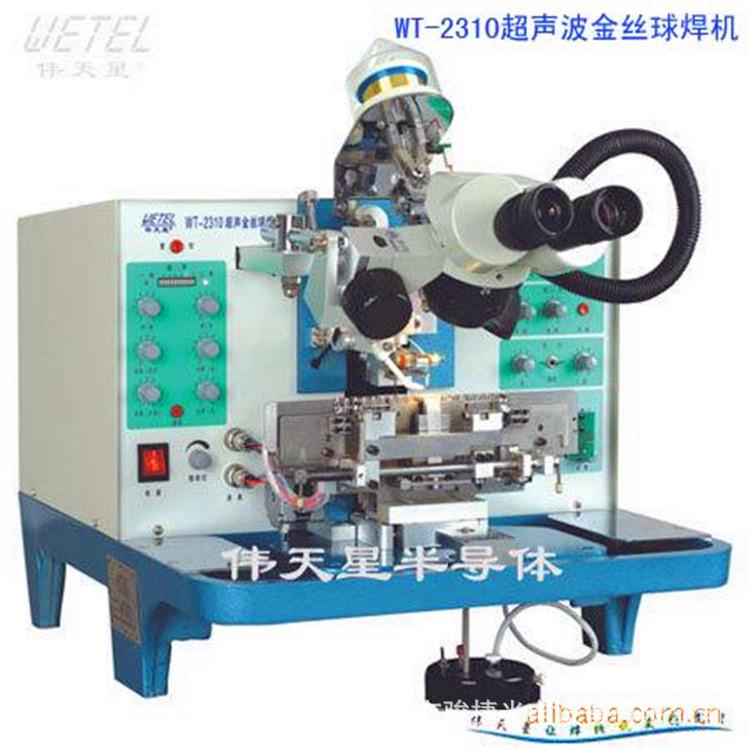

Fornecimento de máquina de colagem de fio esférico de ouro usada (modelo WT-2330...
| ￥5800,00 |
1
|

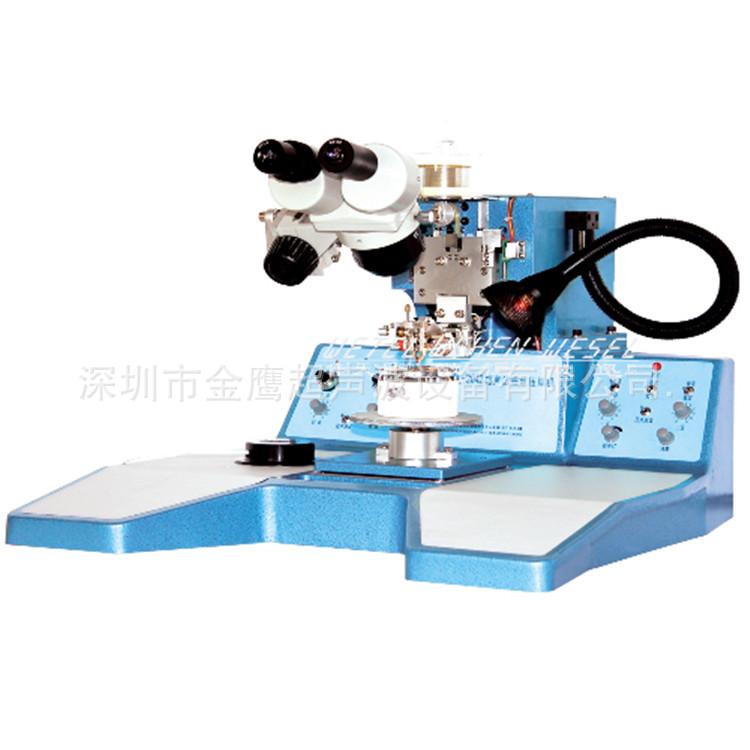

Máquina manual barata de fio de alumínio Weitianxing WL-2042 usada...
| ￥3500,00 |
1
|
O fabricante fornece máquina de expansão de cristal LED de 8 polegadas, ASMAD8...
| ￥2900,00 |
1
|

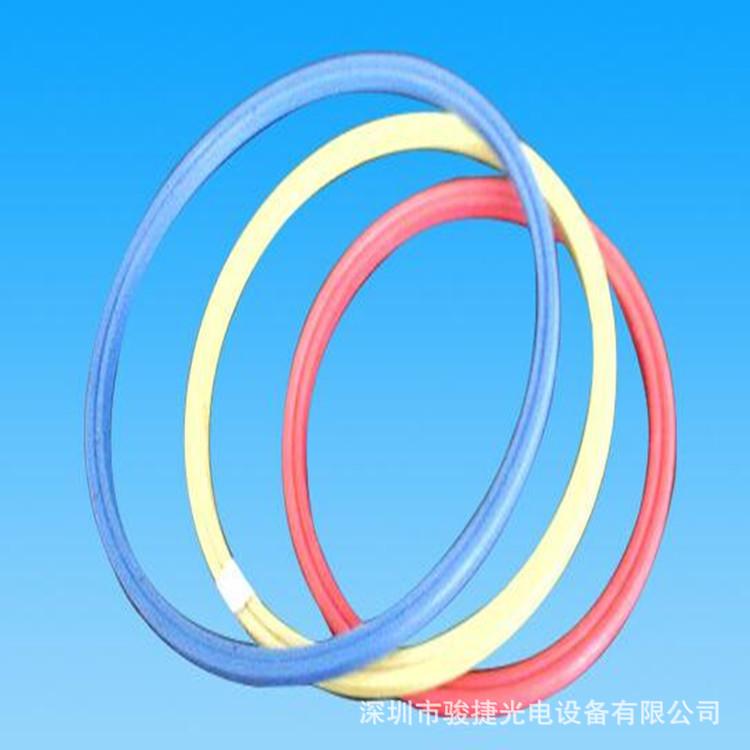

Fabricantes atacam anéis de expansão de cristal de 4, 6, 7, 8 polegadas, máquinas de expansão de cristal, ...
