1. Visão Geral
Dispositivo inteligente de monitoramento on-line de eletricidadeé direcionado aDispositivo de energia inteligente projetado para sistemas TT e TN abaixo de 0,4 kV, com medição abrangente de energia CA monofásica e trifásica, medição de energia em quatro quadrantes, análise harmônica, entrada de sinalização remota, funções de saída de sinalização remota, bem como comunicação RS485 ou GPRS sem fio funções de comunicação, monitorando e gerenciando parâmetros de risco de incêndio, como corrente residual e temperatura do fio do circuito de distribuição.
O produto adota tecnologia avançada de microcontrolador, possui alta integração, tamanho pequeno e fácil instalação. Ele integra inteligência, digitalização e rede. É a escolha ideal para monitoramento preventivo de dispositivos de monitoramento predial e previsão do envelhecimento do isolamento do sistema. Ao mesmo tempo, o originalA comunicação RS485 foi atualizada para o método de comunicação sem fio GPRS, o que resolve bastante a dificuldade de fiação no local e melhora a eficiência do trabalho. Como uma coleção inteligente e digital avançadaComponentes, este dispositivo inteligente tem sido amplamente utilizado em vários sistemas de controle,Sistemas SCADA e sistemas de gestão de energia.

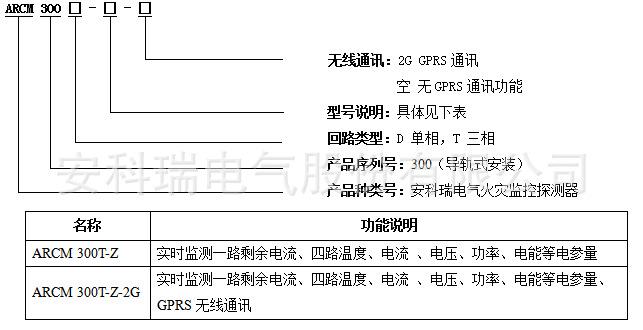

2 modelo de produto
5Definição da luz indicadora e operação das teclas
5.1Itens de medição e instruções de serigrafia
Pode monitorar a corrente residual e a temperatura simultaneamente,O sistema emitirá um comando de alarme com base na corrente residual e na temperatura, e emitirá um alarme sonoro e visual quando o sinal de entrada atingir a configuração de alarme.

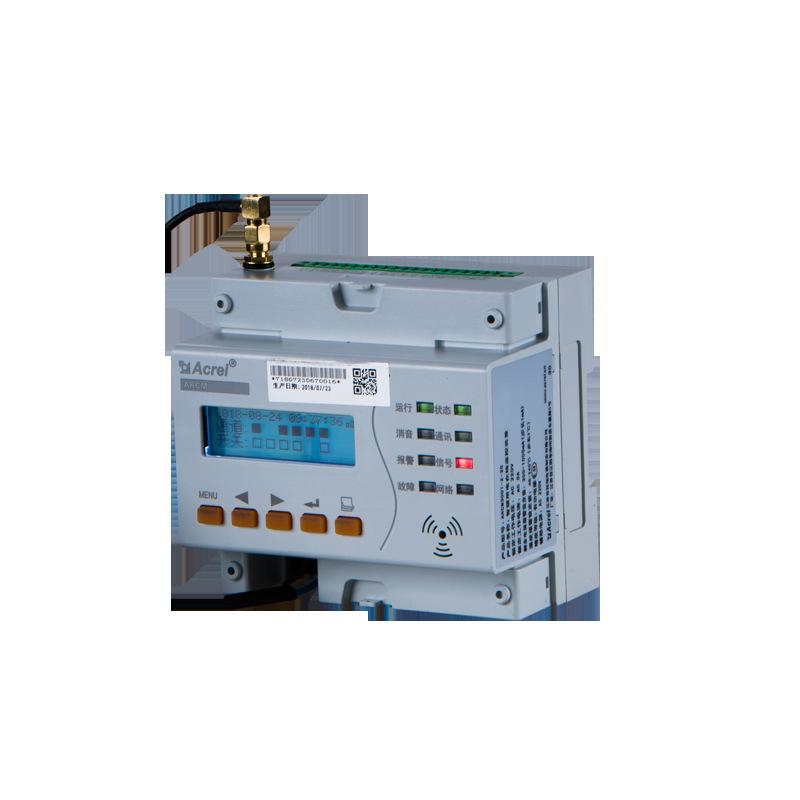

5.2Definição da lâmpada indicadora
●Luz indicadora de funcionamento (verde): Quando o instrumento está em operação normal, a luz indicadora pisca a uma frequência de cerca de uma vez por segundo;
● Luz indicadora de silenciamento (verde): Quando o instrumento está no estado de silenciamento, a luz indicadora fica acesa;
● Luz indicadora de alarme (vermelha): Quando o instrumento está em estado de alarme, a luz indicadora acende;
● Luz indicadora de falha (amarela): Quando o instrumento está em estado de falha, a luz indicadora de falha está sempre acesa.(A falha é uma falha do circuito externo e não uma falha do próprio instrumento);
● Indicador de status (verde): aceso (conectado ao servidor), piscando (não conectado ao servidor);
● Luz indicadora de comunicação (verde): piscando rápido (a comunicação interna do instrumento está normal), piscando lentamente (a comunicação interna do instrumento está anormal);
● Indicador de sinal (vermelho): aceso por muito tempo (sinal sem fio forte,RSSIValor maior que15）,Piscando (o sinal sem fio está fraco,RSSIValor menor que15）；
● Indicador de rede (vermelho): piscando (GPRSmódulo funciona bem).
5.3Operação chave
O endereço e os parâmetros do instrumento podem ser definidos pressionando botões, e o instrumento também pode ser silenciado, autoverificado e redefinido pressionando botões.
6Análise de falhas comuns de instrumentos
● Se a luz indicadora de funcionamento do instrumento estiver apagada, verifique se a fonte de alimentação está conectada corretamente;
● Se a luz indicadora de status do instrumento piscar, verifique se o instrumento está configurado corretamente ouSIMSe está conectado corretamente;
● Se a luz indicadora de comunicação do instrumento piscar lentamente, envie-o diretamente para reparo;
● Se o indicador de rede do instrumento estiver ligado ou desligado,GPRSSe houver algum problema com o módulo, envie-o diretamente para reparo.

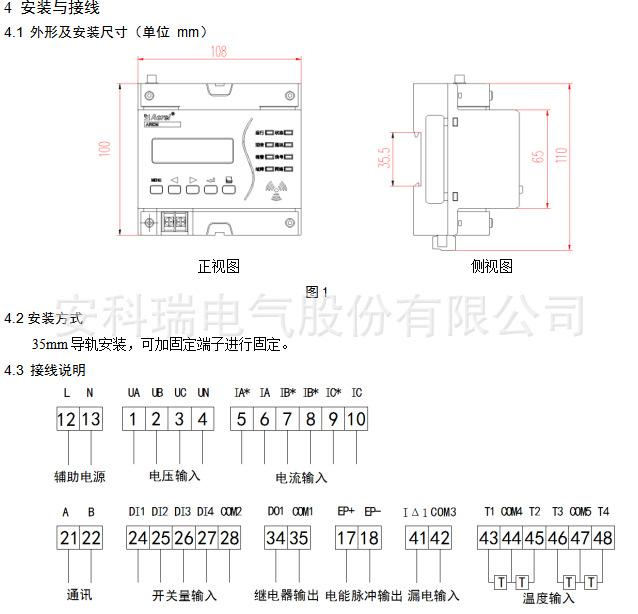

7Requerimentos de instalação
●Este instrumento deve ser instalado em local com bom sinal wireless no local;
● O medidor deve ser instalado por instaladores qualificados e as instruções devem ser lidas atentamente antes da instalação;
● Ao fazer a fiação, siga o método de fiação nas instruções. Após a conclusão da fiação, verifique cuidadosamente se a fiação está correta para evitar danificar o detector após ligar a energia e causar acidentes perigosos;
● Ao instalar ou remover o instrumento, certifique-se de que a fonte de alimentação em funcionamento, o barramento a ser medido e as peças relacionadas foram cortadas para evitar choque elétrico, que pode causar perigo e ferimentos pessoais;
● Siga as especificações relevantes para fiação e roteamento para evitar curtos-circuitos, circuitos abertos e outros acidentes, e também para facilitar futuras manutenções e reparos;
● A operação normal do instrumento depende da instalação, configuração e operação corretas. Leia detalhadamente o conteúdo relevante de instalação, configuração e operação antes da instalação para garantir a operação normal do instrumento.
