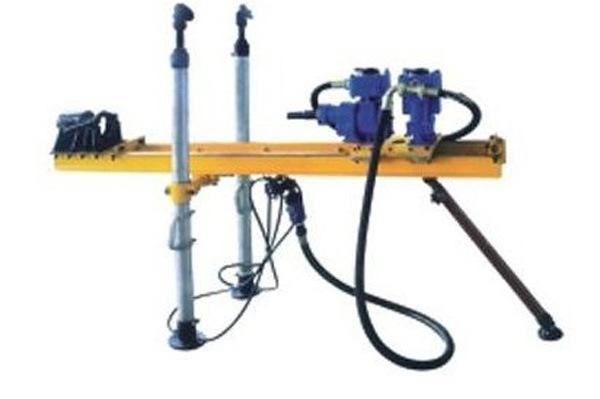

Introdução de produto de equipamento de perfuração de coluna pneumática

A plataforma de perfuração de coluna pneumática tem as vantagens de segurança e à prova de explosão, grande torque, alta velocidade, tamanho pequeno, peso leve, estrutura simples e fácil desmontagem e montagem. Após a desmontagem, cada componente pesa menos de 50 quilos. Entre eles, o ZQJC-360/7.1 é o mesmo tipo de equipamento de perfuração de coluna pneumática com o maior torque da China. A rotação da máquina principal possui funções de avanço e reversão, facilitando a perfuração e a remoção das ferramentas de perfuração; a alimentação adota motor independente, com grande força de alimentação e baixa taxa de falhas; controlando a entrada de ar, a velocidade de rotação e a velocidade de alimentação podem ser ajustadas. Esta série de plataformas de perfuração pode ser usada com tubos de perfuração em espiral de alta eficiência e tubos de perfuração geológica, e é usada na construção de perfuração de exploração de água de minas de carvão, injeção de água, exploração e drenagem de gás, furos de alívio de pressão, furos de ancoragem de túneis, etc.

Princípio de funcionamento da plataforma de perfuração de coluna pneumática

O ar comprimido é utilizado como energia para controlar a rotação e reversão do motor rotativo através da válvula reversora do motor rotativo. O ar comprimido aciona o motoredutor para girar por meio de desaceleração de dois estágios e, em seguida, aciona o eixo principal para girar, acionando assim a ferramenta de perfuração para funcionar. A válvula de reversão do cilindro de suporte controla o aperto e a reversão do cilindro. Solte a válvula de reversão do motor de alimentação para controlar o movimento para frente e para trás da plataforma de perfuração.

A estrutura da plataforma de perfuração de coluna pneumática

Esta máquina consiste em duas partes: a máquina hospedeira e o mecanismo de suporte.

1. A máquina principal consiste em um motor rotativo e um mecanismo de alimentação

(1) O motor rotativo é composto por um motor, uma caixa de engrenagens, uma válvula reversora e outros componentes. A válvula reversora controla a abertura e reversão do motor. O ar comprimido aciona a engrenagem do motor e o eixo principal para girar através da válvula de reversão, fazendo com que a ferramenta de perfuração gire.

(2) O mecanismo de alimentação é composto por um motor de alimentação, uma válvula reversora, uma cremalheira e um trilho guia. O motor de alimentação é controlado pela válvula de reversão para acionar a engrenagem motriz na cremalheira para acionar o motor rotativo para frente e para trás para conseguir a perfuração. O objetivo de.

2. O mecanismo de suporte consiste em dois cilindros, tubos de conexão de cilindros, válvulas de reversão de cilindros e suportes auxiliares. O ar de alta pressão controla a elevação e o abaixamento do cilindro através da válvula de reversão para atingir o objetivo de apertar o teto e estabilizar a plataforma de perfuração. O suporte auxiliar desempenha a função de auxiliar no apoio da sonda de perfuração ajustando o ângulo.

Parâmetros técnicos da plataforma pneumática de perfuração de coluna

Modelo ZQJC-300/9

Pressão de ar de trabalho 0,5Mpa

Torque nominal 300Nm

Velocidade nominal 290 r/min

Potência 9Kw

Diâmetro de perfuração 76-110mm

Comprimento do trilho guia 2250 mm

Curso do trilho guia 1250mm

Altura de trabalho 1800 mm

Altura mínima de trabalho 500 mm

O anfitrião pesa 280kg

O mecanismo de suporte pesa 230kg
