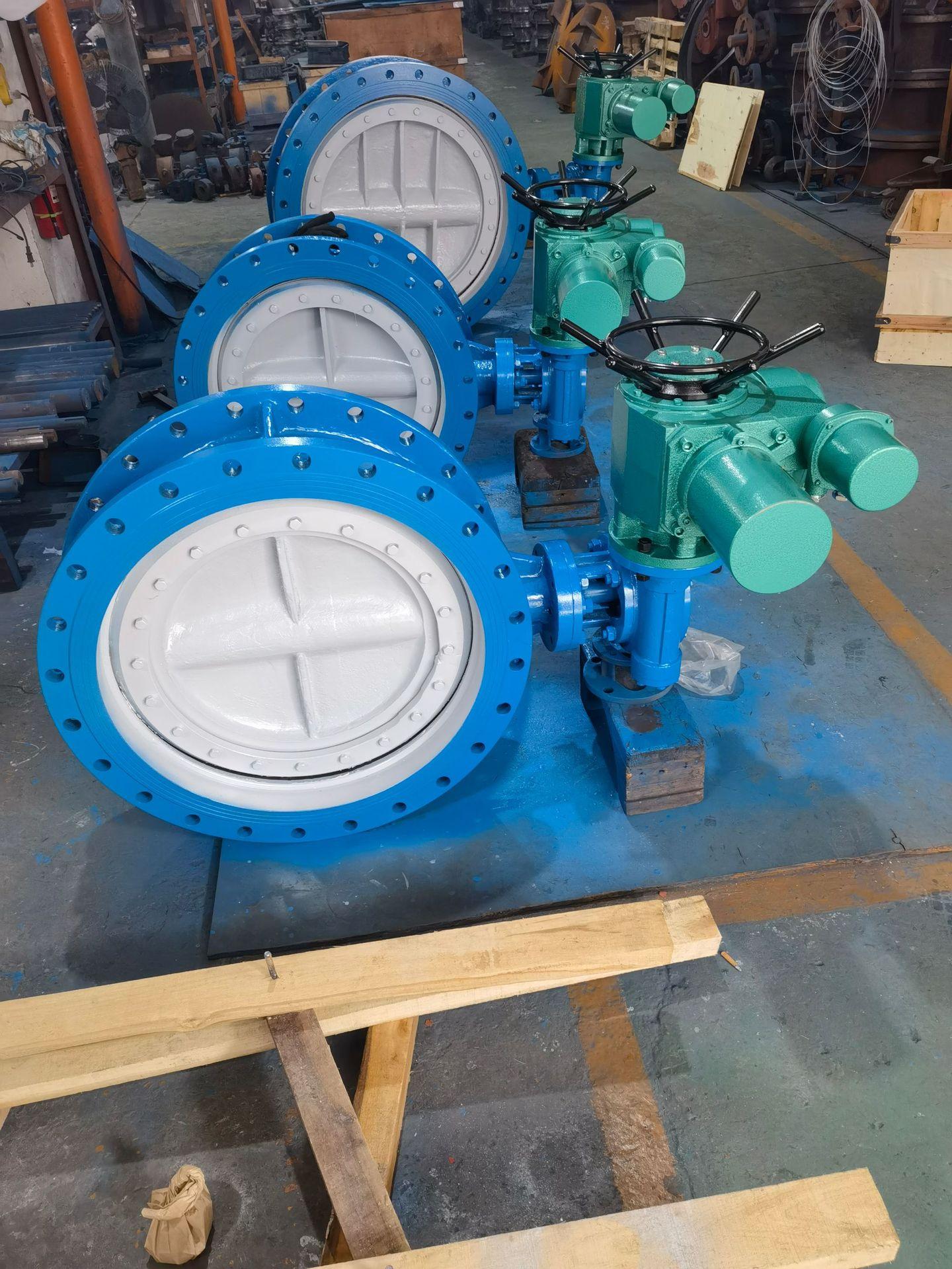

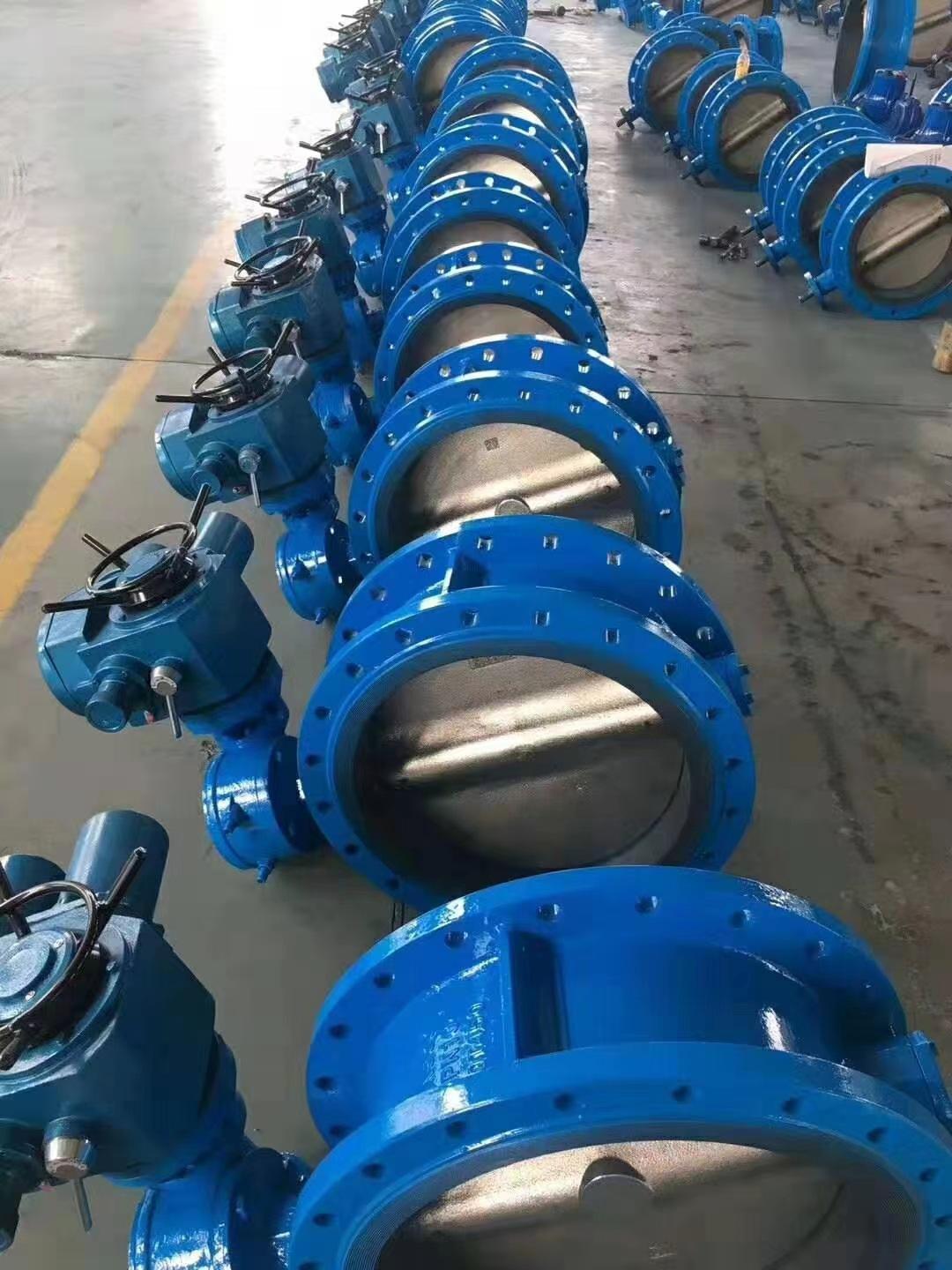

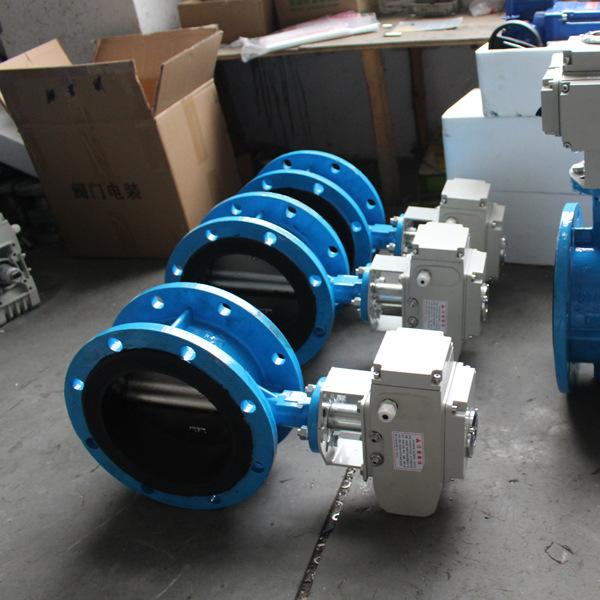

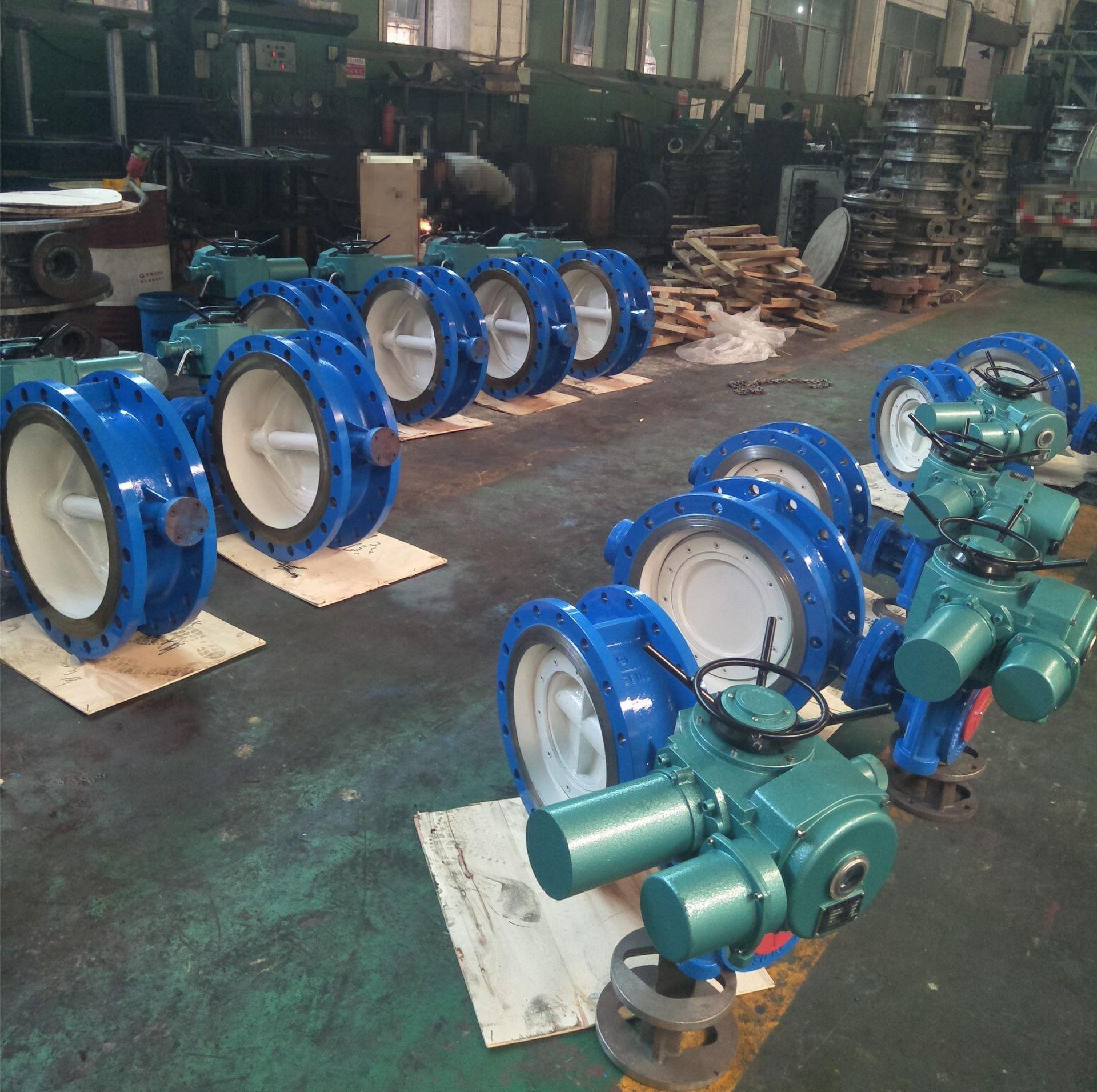

、D941XVálvula borboleta de vedação macia com flange elétrica--Visão geral
D941XVálvula borboleta de vedação macia com flange elétricaAdequado para temperatura≤120℃, pressão nominal≤1,6 MPaÉ usado como meio regulador e interceptador de fluxo no abastecimento de água, drenagem e gasodutos em alimentos, medicamentos, indústria química, petróleo, energia elétrica, têxtil, fabricação de papel, etc.
dois,D941XBorboleta de vedação macia de flange elétricaválvula--Características
1、D941X A válvula borboleta de vedação macia com flange elétrica tem um design novo e razoável, estrutura única, peso leve e abertura e fechamento rápidos.
2, pequeno torque operacional, operação fácil, economia de trabalho e habilidade.
3, pode ser instalado em qualquer posição e é de fácil manutenção.
4, As vedações podem ser substituídas e o desempenho da vedação é confiável e atinge vedação bidirecional e vazamento zero.
5, Os materiais de vedação são resistentes ao envelhecimento, corrosão e têm longa vida útil.
três,D941XVálvula borboleta de vedação macia com flange elétrica--Padrões de implementação
padrões de projeto:GB/T12238-1989
Tamanho da conexão do flange:GB/T9113.1-2000；GB/T9115.1-2000;JB78
Comprimento da estrutura:GB/12221-1989
Teste de pressão:GB/T13927-1992;JB/T9092-1999
Quatro,D941XVálvula borboleta de vedação macia com flange elétrica--Os principais parâmetros técnicos
|
Diâmetro nominal |
DN(mm) |
50~2000 |
||
|
Pressão nominal |
PN(MPa) |
0,6 |
1,0 |
1.6 |
|
pressão de testePS(MPa) |
Teste de força |
0,9 |
1,5 |
2.4 |
|
Teste de vedação |
0,66 |
1.1 |
1,76 |
|
|
Teste de vedação de ar |
0,6 |
0,6 |
0,6 |
|
|
Mídia aplicável |
Ar, água, esgoto, vapor, gás, óleo, etc. |
|||
|
Formulário de condução |
Manual, transmissão por engrenagem helicoidal, transmissão pneumática, transmissão elétrica. |
|||
cinco,D941XVálvula borboleta de vedação macia com flange elétrica--Material das peças principais
|
Nome da peça |
Material |
|
corpo da válvula |
Várias borrachas, politetrafluoretileno |
|
prato de borboleta |
Ferro fundido cinzento, aço fundido dúctil, aço fundido, aço inoxidável e materiais especiais |
|
anel de vedação |
Aço dúctil, aço fundido, liga de aço, aço inoxidável |
|
Tronco |
2Cr13,Aço inoxidável |
|
enchimento |
ÓAnel, grafite flexível |

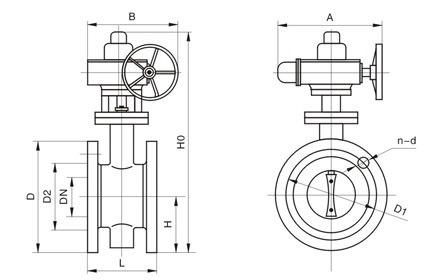

6. Principais conexões e dimensões
|
Diâmetro nominal |
estrutura |
Dimensões(Referência) |
Tamanho da conexão(valor padrão) |
referência |
|||||||
|
0,6MPa |
|||||||||||
|
milímetros |
polegada |
eu |
H |
H0 |
A |
B |
D |
D1 |
D2 |
e |
|
|
50 |
2 |
108 |
63 |
306 |
180 |
200 |
140 |
110 |
88 |
4-14 |
13 |
|
65 |
21/2 |
112 |
70 |
321 |
180 |
200 |
160 |
130 |
108 |
4-14 |
14 |
|
80 |
3 |
114 |
83 |
346 |
180 |
200 |
190 |
150 |
124 |
4-18 |
15,5 |
|
100 |
4 |
127 |
105 |
387 |
180 |
200 |
210 |
170 |
144 |
4-18 |
19,5 |
|
125 |
5 |
140 |
115 |
411 |
180 |
200 |
240 |
200 |
174 |
8-18 |
25,5 |
|
150 |
6 |
140 |
137 |
447 |
270 |
280 |
265 |
225 |
199 |
8-18 |
28,5 |
|
200 |
8 |
152 |
164 |
572 |
270 |
280 |
320 |
280 |
254 |
8-18 |
48 |
|
250 |
10 |
250 |
206 |
646 |
270 |
280 |
375 |
335 |
309 |
12-18 |
69 |
|
300 |
12 |
270 |
230 |
738 |
380 |
420 |
440 |
395 |
363 |
12-22 |
91 |
|
350 |
14 |
290 |
248 |
761 |
380 |
420 |
490 |
445 |
413 |
12-22 |
110 |
|
400 |
16 |
310 |
289 |
877 |
450 |
470 |
540 |
495 |
463 |
16-22 |
140 |
|
450 |
18 |
330 |
320 |
938 |
480 |
490 |
595 |
550 |
518 |
16-22 |
180 |
|
500 |
20 |
350 |
343 |
993 |
480 |
490 |
645 |
600 |
568 |
20-22 |
215 |
|
600 |
24 |
390 |
413 |
1131 |
480 |
490 |
755 |
705 |
667 |
20-26 |
290 |
|
700 |
28 |
430 |
478 |
1476 |
640 |
660 |
860 |
810 |
772 |
24-26 |
560 |
|
800 |
32 |
470 |
525 |
1533 |
640 |
660 |
975 |
920 |
878 |
24-30 |
910 |
|
900 |
36 |
510 |
585 |
1655 |
750 |
860 |
1075 |
1020 |
978 |
24-30 |
1500 |
|
1000 |
40 |
550 |
640 |
1765 |
850 |
900 |
1175 |
1120 |
1078 |
28-30 |
1750 |
|
1200 |
48 |
630 |
755 |
1995 |
850 |
900 |
1405 |
1340 |
1292 |
32-33 |
2180 |
|
1400 |
56 |
710 |
910 |
2310 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
2400 |
|
1600 |
64 |
790 |
1030 |
2595 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
2870 |
|
1800 |
72 |
870 |
1140 |
2810 |
1100 |
980 |
2045 |
1970 |
1918 |
44-39 |
3380 |
|
2000 |
80 |
950 |
1250 |
3100 |
1100 |
980 |
2265 |
2180 |
2180 |
48-42 |
4010 |
