Conversor HDMI Operacional de Fábrica Hd Av+Hdmi Divisor Um-Para-Dois Ajuste de Resolução de Conversão Padrão

Conversor HDMI eletrônico de operação, conversor HDMI para AV/CVBS/HDMI HDMI para HDMI+AV. (usando chip 165) com capacidades de processamento compatíveis mais poderosas.

1. Introdução do produto

mofoNº:HY-404-V0-C2

explicarNota: Divisor HDMI um para dois com saída AV e saída HDMI

1,característica do produto

esseÉ umConversor de sinal HDMI para CVBS, que também pode ignorar a saída HDMI, ele pode converter sinais digitais HDMI em sinais de vídeo composto AV (CVBS) e sinais de áudio estéreo FL/FR, permitindo que os clientes convertam sinais de áudio e vídeo HDMI de alta qualidade em TVs comuns, reprodutores verdes VHS, gravadores de DVD, etc. sinais (resolução padrão 480i, 576i) suportam dois formatos diferentes: NTSC/PAL

Ao mesmo tempo, a saída HDMI bypass também pode ser facilmente conectada a uma TV de alta definição sem ocupar o terminal de saída HDMI da máquina original! Divida o HDMI original em dois e conecte duas TVs com interfaces de entrada diferentes.



Características do produto:

1. Converta sinais HDMI de alta definição em saída de sinal de vídeo 576I, 480I (PAL/NTSC) por meio do processamento de vídeo SCALE DOWN;

2. Ignore o sinal HDMI de alta definição sem perdas;

3. A função de escala ZOOM força a saída CVBS para a imagem necessária para que não exceda a borda da tela da TV; (para detalhes, consulte a imagem em anexo)

4. Identifique automaticamente o HDCP e force a liberação da CHAVE (HDCP) no HDMI frontal;

5. Converta áudio digital HDMI em estéreo analógico de ÁUDIO por meio do processamento de chip analógico digital DAC;

6. Use tecnologia avançada de processamento de vídeo para aumentar o brilho, contraste e cor da imagem;

7. O efeito CVBS convertido é totalmente transparente (ao contrário da geração anterior de sinais CVBS HDMI para CVBS que têm uma sensação nebulosa)

8. Saída AV 4:3, saída de comutação 16:9, realmente restaura a imagem 4:3 após a conversão, a TV 16:9 é severamente comprimida

 Introdução aos recursos técnicos do produto:

1. Adote uma nova geração de processamento de chip digital de baixo consumo de energia, trabalhe 24 horas por dia, gere pouco calor e trabalhe de forma estável

2. Use a tecnologia de compensação 3D para eliminar efetivamente o tremor e a cauda de imagens em movimento rápido

3. Adote a tecnologia de processamento DCDI

a. DCDI, uma tecnologia patenteada desenvolvida pela Faroudja, pode eliminar as linhas irregulares do vídeo produzido por conversores HD comuns.

b. Use o recurso de "detecção de edição ruim" para detectar o fluxo de bits original do filme em vários fluxos de bits de vídeo e reconstruir um sinal de vídeo mais preciso, formando assim uma imagem sem conteúdo dinâmico em resolução vertical total.

c. Utilize a tecnologia TrueLife Enhancement para identificar alterações nos detalhes da imagem, como rugas na pele, manchas ou cabelos. O processamento desses detalhes torna a imagem mais nítida e vívida.

d. Use a tecnologia de processamento adaptativo de movimento para reduzir ruídos sem gerar manchas e restaurar verdadeiramente a aparência original da imagem.

e. Use a tecnologia de detector dinâmico para filtrar seletivamente imagens estáticas por um curto período de tempo e use a tecnologia de armazenamento de imagens para armazenar a cromaticidade necessária. Após utilizar esta tecnologia, em cenas com mudanças de cores escalonadas, como telhados, roupas com estampas cruzadas, folhas, etc., não haverá mais ruídos desnecessários.

4. A tecnologia de processamento de vídeo Scaler é usada: os sinais HDMI de alta definição são convertidos em saída CVBS através do Scaler Down

5. A tecnologia de processamento de vídeo BYPASS é usada para converter sinais HDMI de alta definição em HDMI sem perdas.

6. Use a tecnologia DAC para converter o sinal de áudio digital HDMI de entrada em áudio analógico por meio do chip analógico digital DAC.

2, especificações do produto

1) Conversão de hardware, plug and play, sem necessidade de driver de software

2) Compatível com HDMI1.3

3) Suporta formatos de saída NTSC e PAL

4) Um conjunto de entrada HDMI; um conjunto de saída HDMI; um conjunto de saída AV; um conjunto de saída estéreo;

A.Terminal de entrada: --------------entrada HDMI x 1;

B.Terminal de saída: --------------Ignorar saída HDMI x 1

C.Terminal de saída de vídeo:---------------------VÍDEO x 1 saída

D.Terminal de saída de áudio analógico --------- Saída L/R x 1

5) Formato de entrada HDMI: 480P, 576P, 720P, 1080I, 1080P@60HzTambém compatível com modos DVI: 800x600, 1024x768, 1280x720, 1280x1024,1920 x 1080/@60 HzAguarde vários modosSaída HDMI, sincronizada com saída AV Saída de vídeo AV: 480I, 576I (opcional)

Saída de áudio: canais esquerdo e direito (L/R)

Tamanho da aparência: 100 mm (L) x 105 mm (P) x 25 mm (A)

3, plataforma de aplicação:

1) KTV Dream Factory, pode ser usado como plataforma de expansão. Os sinais AV são fáceis de transmitir, fiação simples, entrada HDMI, saída HDMI ao mesmo tempo, não ocupa a interface HDMI da saída original

2) O importante sistema de conferência pode ser usado como plataforma de exibição para controle remoto. A saída HDMI pode ser conectada à plataforma de exibição atual para operação, o que pode facilmente cortar a fonte do sinal de saída AV a qualquer momento para evitar que pessoas não relevantes vejam informações que não sejam da conferência.

3) Importante plataforma manual médica: pode ser usada como sinal de entrada HDMI para uma plataforma de monitoramento. Ao mesmo tempo, a saída de sinal HDMI pode ser usada como plataforma operacional atual para visualização. O sinal AV é transmitido para a sala de monitoramento, e a sala de monitoramento monitora remotamente o processo de operação.

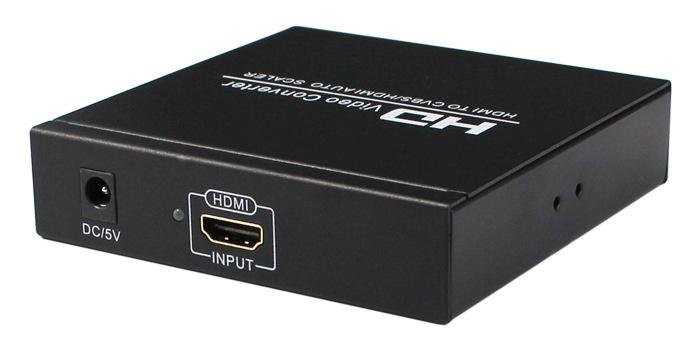

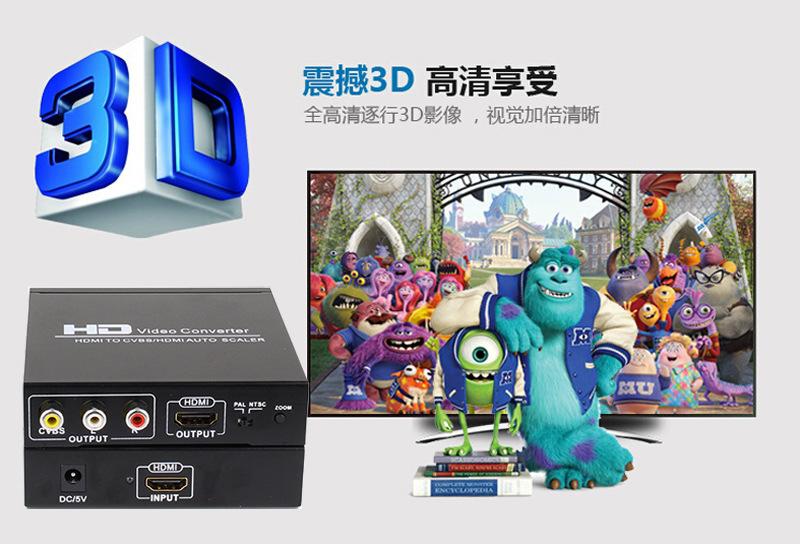

Exibição física do produto:

2. Descrição do anexo:




Diagrama esquemático da porta de conexão física:



Figura 1.1Diagrama do painel

CC/5V:------------------Interface de entrada de energia, fonte de alimentação de entrada 5V/1A

ENTRADA HDMI:---------------HDMIInterface de entrada; conecta sistema de pedido de músicas KTV, computador PC e reprodutor PS3 / XOBX360 / HD / decodificador / terminal de videoconferência, etc.

SAÍDA HDMI---------------HDMIInterface de saída, conecte à televisão HD-TV

LIDERADO:-------------------Luz indicadora de energia; sempre ligado depois de ligar

Saída de VÍDEO:-------------CVBSPorta de saída, conecte ao vídeo composto da TV CRT, adicione um adaptador BNC para conectar ao monitor

R/L:-------------------Interface de saída de áudio, conectada à interface R/L da TV

PAL/NTSC:---------------PALChave de seleção de saída padrão e NTSC

AMPLIAÇÃO―――――――――――― Função de aumentar e diminuir o zoom, pressione e segure por 3 segundos para alternar entre 4:3 e 16:9 (solte a mão após 3 segundos para executar a função)

AMPLIAÇÃODetalhes da função:

Taxa de reprodução de imagem: um termo específico para sistemas de televisão.

    Indica a proporção da imagem de entrada exibida pela saída, que em inglês é chamada de OVERSCAN. Supondo que a imagem de entrada seja largura x altura = 100X100 e o tamanho da tela seja 100X100, por exemplo, a taxa de reprodução é de 98% e a imagem exibida é apenas 98% da imagem de entrada e a imagem exibida mostra apenas 98% de a entrada, largura x altura = 98X98. Como a taxa de reprodução de imagem da maioria das TVs de alta definição do mercado não pode chegar a 100% (a taxa de reprodução de imagem de TVs de diferentes marcas não é uniforme, variando de 92% a 100%), as imagens de saída de produtos de caixa de conversão semelhantes em o mercado pode não estar completo, resultando na incapacidade de ver todo o conteúdo produzido pelo computador, ou (é possível que a TV tenha sua própria função de zoom e haja bordas pretas ao redor da TV após o zoom). Em suma, um efeito de exibição satisfatório não pode ser alcançado. Este conversor de vídeo adicionou especialmenteAMPLIAÇÃObotão para resolver este problema. O botão ZOOM define o tamanho da imagem de acordo com 100%---98%--96%--94%--92%--90% da taxa de reprodução. Ele pode atingir 100% de exibição de imagens em tela cheia. Ao mesmo tempo, o valor da taxa de reexibição definido pelo usuário é memorizado (função de memória de desligamento).

A imagem abaixo mostra o efeito de exibição após o sinal HDMI ser convertido em CVBS através da caixa de conversão e controlado pelo botão ZOOM.

Zoom 5 vezes no total, pressione diferentes 100%---98%--96%--94%--92%--90%

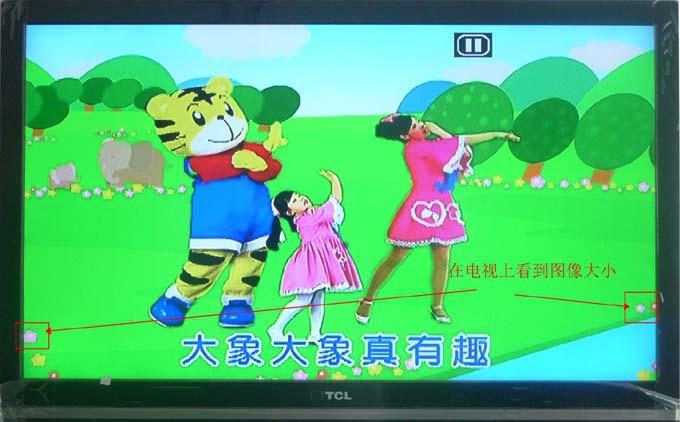

Figura 1: Imagem original, o ZOOM não é controlado, a taxa de reprodução da imagem é de cerca de 94% e há muitas imagens faltantes.

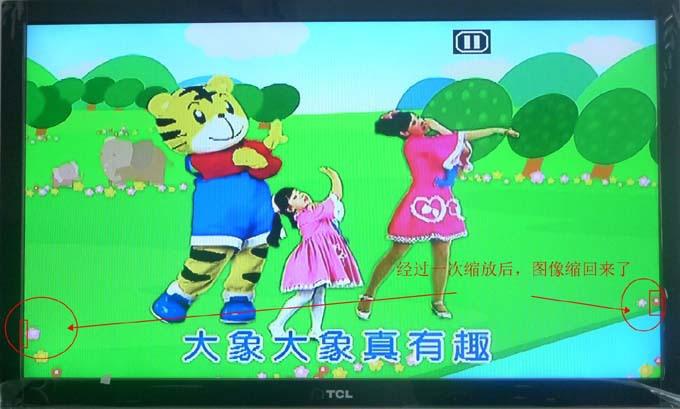

 Figura 2: Imagem após um zoom por ZOOM



Figura 3: Imagem após zoom secundário



Figura 4: Imagem após três zooms via ZOOM, com tela inteira exibida em 100%

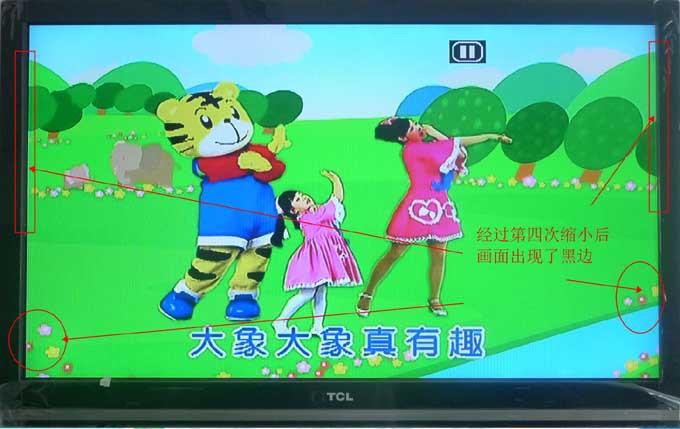

Figura 5: Depois de aplicar zoom quatro vezes através do ZOOM, a tela inteira é exibida em 100% com o mínimo de bordas pretas.



Figura 5: Depois de mudar para 4:3, a tela 16:9 muda para uma tela 4:3 para que as fontes e os retratos não fiquem mais comprimidos.

(Nota: pressione e segureAMPLIAÇÃOchave3Solte após segundos e execute16：9、4：3função de comutação)
