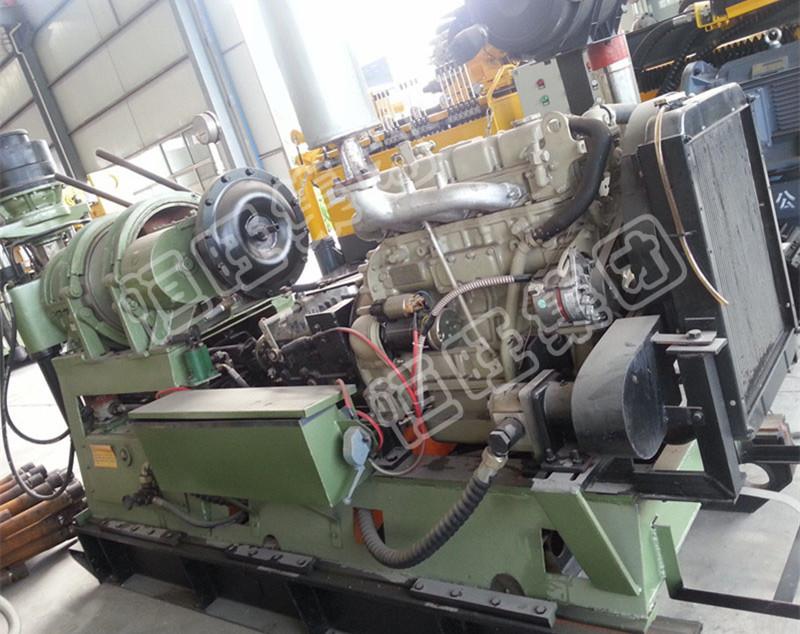

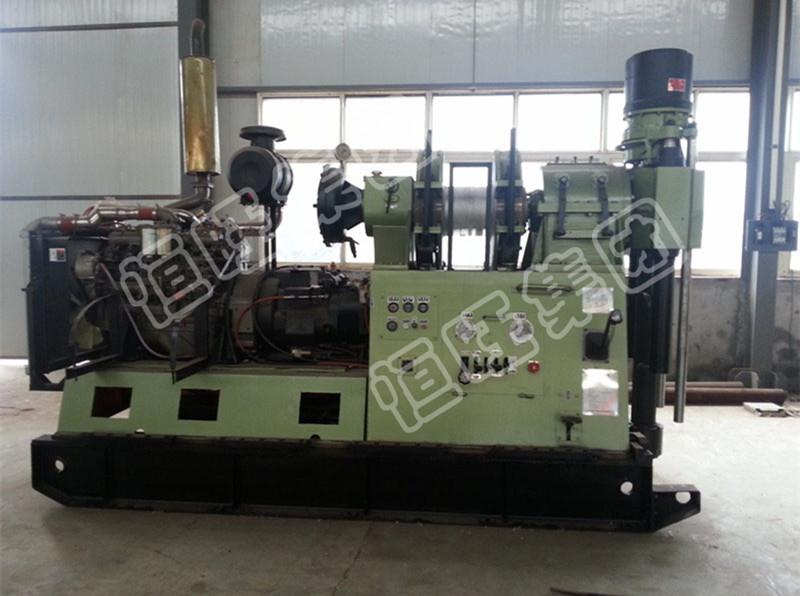

Plataforma de perfuração de núcleo XY-8 (8B)
A perfuratriz XY-8 (8B) é equipada com transmissão mecânica, rotação vertical do eixo e alimentação hidráulica.Perfuração de diamante e metal durodeEquipamento de perfuração de núcleo de furo médio e profundo。
O modelo XY-8 é do tipo eixo vertical e o modelo HXY-8B é do tipo disco rotativo.
Este tipo de equipamento de perfuração é adequado paraExploração de depósitos minerais sólidos metálicos e não metálicos, petróleo raso e mineração, exploração de poços geotérmicos, ventilação e drenagem de túneis de minas e construção de grandes estacas de fundaçãoespere. É amplamente utilizado em geologia, metalurgia, carvão, hidrologia, poços de água, engenharia e outras indústrias, principalmente para perfuração de diamante e metal duro.Equipamento de perfuração de núcleo。
Principais características técnicas
A plataforma de perfuração de núcleo XY-8 (8B) tem as características de ampla faixa de velocidade de perfuração, distribuição razoável de velocidade de perfuração, grande configuração de potência, grande torque de saída, rotação vertical do eixo e estrutura de rotação da base giratória, layout horizontal do guincho, etc., e está equipado com freios a água para melhorar. Possui grande capacidade, frenagem flexível, fácil operação e confiabilidade.
A máquina de perfuração XY-8B pode ser usada como uma máquina de perfuração de eixo vertical tradicional ou como uma máquina de perfuração de mesa rotativa. É um equipamento adequado para perfuração de furos médios e profundos e exploração de furos médios e profundos.
HXY-8 |
Profundidade de perfuração |
1000m-3000m |
Especificações do cabo de aço |
φ21,5 mm |
|
Velocidade do eixo vertical |
Avançar |
95;175;250;363;264;487;695;1011 rpm |
Velocidade de elevação da talha |
0,663、1,09、1,693、2,90、1,761、3,034、4,713、8,083 |
|
reverter |
77;215rpm |
Modelo do motor |
Y2-280M-4 |
||
Diâmetro do tubo de perfuração |
φ50、60、71、89、114mm |
Potência do motor |
90 kW |
||
Curso do eixo vertical |
1000mm |
Velocidade do motor |
1480 r/min |
||
Curso de movimento da plataforma de perfuração |
690 mm |
Modelo de motor diesel |
YC6108ZLD (Yuchai) |
||
Alta capacidade de elevação da plataforma de perfuração |
300 KN |
Potência do motor diesel |
134 kW |
||
Plataformas de perfuração pressionam |
141KN |
Velocidade do motor diesel |
1800 r/min |
||
Grande força de elevação de corda única |
125 KN |
Dimensões da plataforma de perfuração |
Equipado com motor 3905×1692×2603mm |
||
Grande capacidade de corda do tambor |
120m |
Qualidade da plataforma de perfuração |
7900kg |
