Directo de fábrica Taiwán Baohua PROVA-1660 probador de relación de transformación relación ratio probador de voltaje de soportabilidad probador de aislamiento

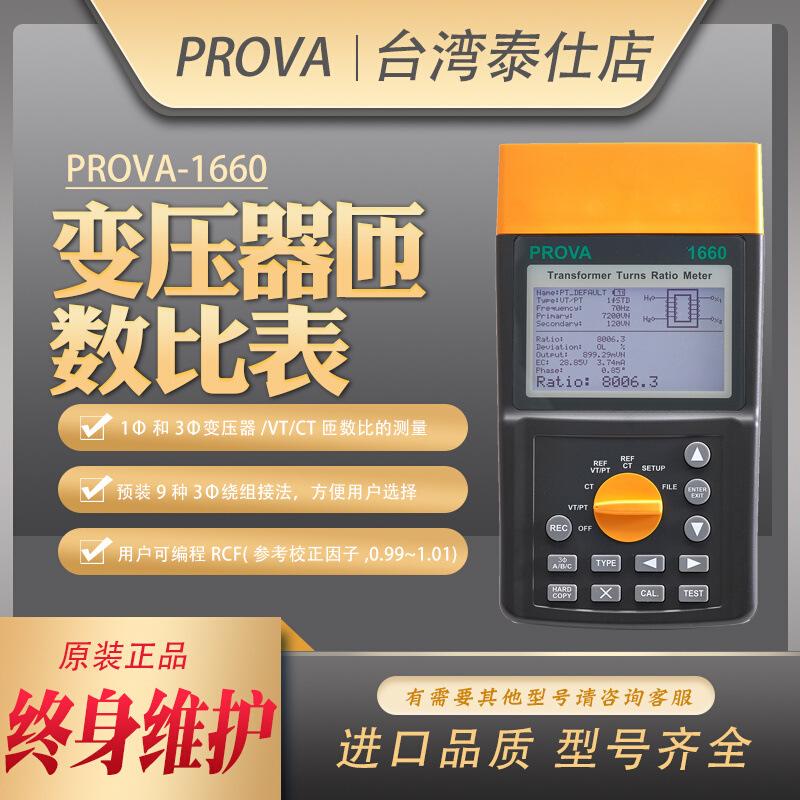

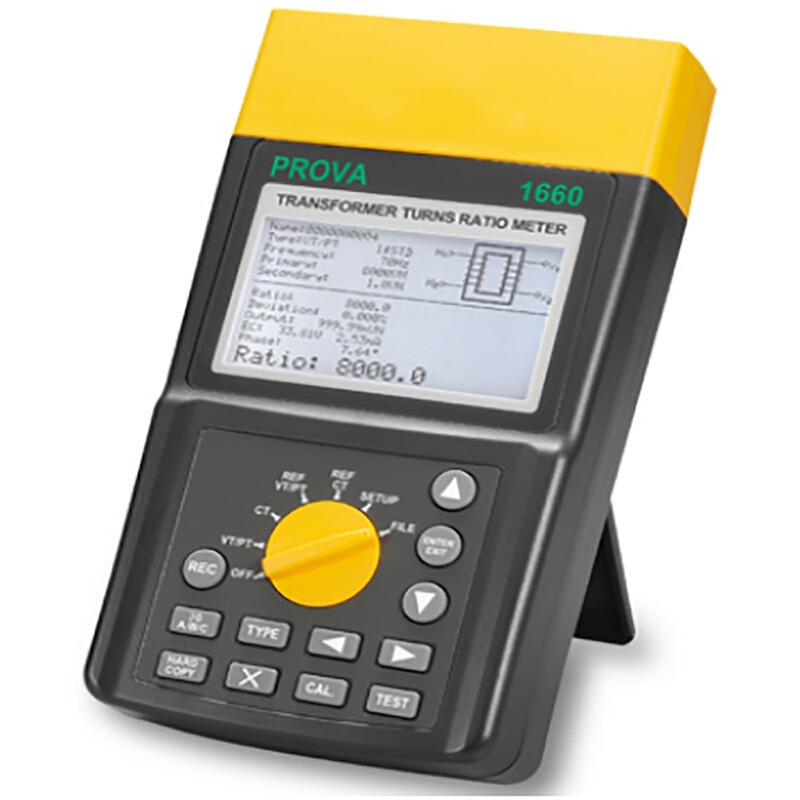

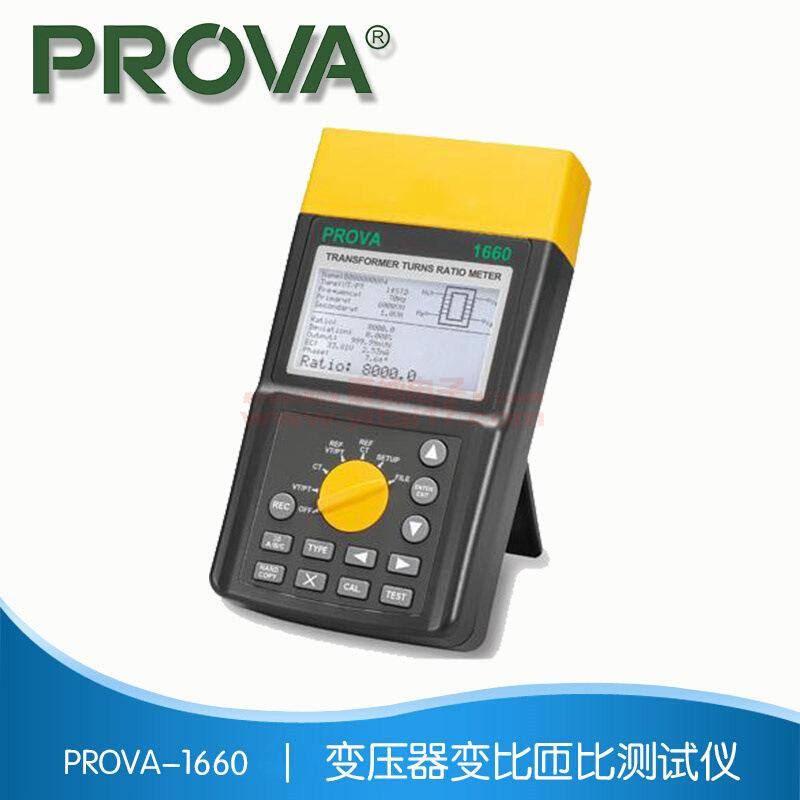

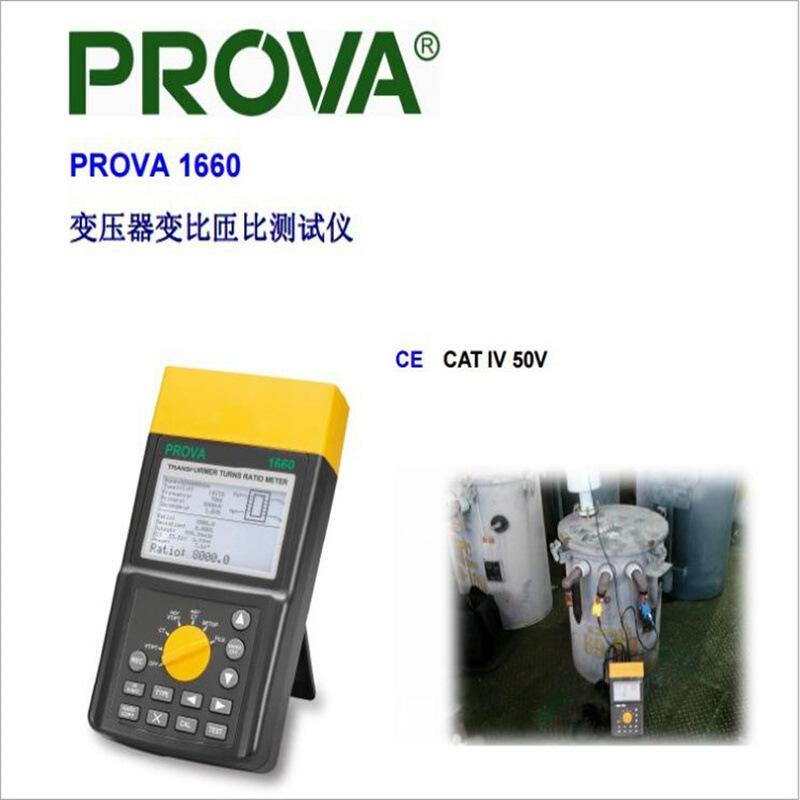

Probador de Relación de Vueltas de Transformador PROVA 1660
Medición de la relación de vueltas/relación de transformación de transformadores monofásicos y trifásicos/comparadores de voltaje/comparadores de corriente.
El rango de medición de la relación de voltaje es 0.8~10000, y el rango de medición de la relación de corriente es 0.8~2000.
La gran pantalla LCD gráfica retroiluminada utiliza gráficos y texto para instruir al usuario sobre cómo operar y conectar las líneas de prueba, junto con los parámetros de medición, lo que facilita el análisis de los resultados de la medición.
Hay diez frecuencias de prueba seleccionables de 50 a 400 Hz. Puede elegir usar la misma frecuencia que el transformador o evitar la frecuencia del sistema para reducir la interferencia de medición.
La misma pantalla muestra la relación de vueltas, la relación de voltaje, la relación de corriente, el error, la salida secundaria, la tensión y corriente de excitación, y el ángulo de fase, permitiendo a los usuarios determinar fácilmente si el transformador es bueno o malo.
Antes de iniciar la medición, primero detecte si el objeto bajo prueba tiene voltaje, cortocircuito, circuito abierto o cableado incorrecto. Si se detecta, se mostrará un texto para advertir al usuario y la prueba se detendrá (pero una vez iniciada la medición, ya no se detectará).
Puede configurar y registrar 4096 conjuntos de parámetros de transformador de medición (TV/PT/TC, monofásico/trifásico, frecuencia de prueba, relación de vueltas o relación de voltaje del lado primario y del lado secundario, desviación de corrección de medición RCF) y resultados de prueba.
Hay 9 conexiones de devanado de transformador trifásico incorporadas para que los usuarios elijan directamente.
La comunicación Bluetooth hace que la descarga de registros de prueba sea más conveniente.
La velocidad de medición se puede seleccionar para filtrar el ruido del lugar de trabajo (lenta, normal, rápida).
Puede configurar "si activar el apagado automático" y "el tiempo de apagado automático".
El reloj calendario perpetuo incorporado registra la fecha y la hora de la medición.
Batería de litio (3400mAH) y circuito de carga incorporado.
Los usuarios pueden ingresar un factor de corrección (RCF, 0.99~1.01) para corregir la precisión dentro del 1%.
La gestión de archivos integrada permite la navegación in situ de archivos de registro o imágenes grabadas, así como la gestión de parámetros de transformador autoconstruidos.
Viene con software de aplicación gratuito.
PROVA 1660 Probador de Relación de Vueltas de Transformador Especificaciones Eléctricas
Condiciones de prueba: Rango de 23℃ ± 5℃ (30 ~ 50% HR). Para 0°~18°C y 28°~50°C, se debe añadir 25ppm/°C a la precisión de todas las especificaciones.
Sin interferencias eléctricas o electromagnéticas externas. Corriente de salida ≦150 mA (para VT/PT) y ≦50mA (para CT). El período de calibración es de un año.
|
Relación de vueltas/Engranaje de relación variable(VT/PT) |
Automático:0.8000 ~ 10000：1 |
|
|
Exactitud(70Hz) |
Relación de vueltas/Engranaje de relación variable |
Exactitud(Valor de lectura%) |
|
0.8000 ~ 999.99 |
± 0,1% |
|
|
1000.0 ~ 4999.9 |
± 0,2% |
|
|
5000.0 ~ 10000 |
± 0,25% |
|
|
Relación de vueltas/Engranaje de relación variable(CT) |
Automático:0.8000 ~ 2000.0 |
|
|
Exactitud(70Hz) |
Relación de vueltas/Engranaje de relación variable |
Exactitud(Valor de lectura%) |
|
0.8000 a 2000.0 |
± 0,5% |
|
|
señal de prueba |
VT/PTModo: Máx34Vrms CTModo: Ajuste Automático0 ~ 1A, 0.1 ~ 20Vrms |
|
|
Pantalla de corriente de prueba |
Engranaje:0 ~ 1000mA Precisión:± (valor de lectura2% +2mA) |
|
|
Frecuencia de prueba(Hz) |
50, 55, 60, 70, 100, 120, 200, 240, 300, 400 |
|
|
espectáculo |
5”estilo de dibujo grandePantalla LCDPantalla(240*128)Con luz de fondo |
|
|
fuente de alimentación |
Batería de litio recargable(3400 mAh) |
|
|
Duración de la batería |
La operación continua puede exceder10Hora,La duración de la batería es%espectáculo |
|
|
cargador de batería |
Entrada universal(90 ~ 264Vrmsingresar) |
|
|
Tiempo de carga |
＜4Hora |
|
|
Almacenamiento de registros de datos |
VTM, CTM, VTR, CTR, BMP -Cada tipo4096archivos |
|
|
fecha/tiempo |
funciona con batería,Reloj calendario perpetuo en tiempo real |
|
|
Métodos de medición |
ANSI / IEEE C57.12.90yIEC 600076.1 |
|
|
Entorno operativo |
5℃ ~ 50℃, 85% HR |
|
|
Entorno de almacenamiento |
-20℃ ~ 60℃, 75% HR |
|
PROVA 1660 Probador de Relación de Vueltas de Transformador Accesorios
1. Barras de medición (un juego de 2)
2. Pinzas de cocodrilo (4 piezas)
3. Batería de litio recargable
4. Manual de Usuario
5. Transformador de CA
6. Cable de alimentación
7. CD de Software y Manual de Software
8. Bolsa de mano
