Descrição do produto

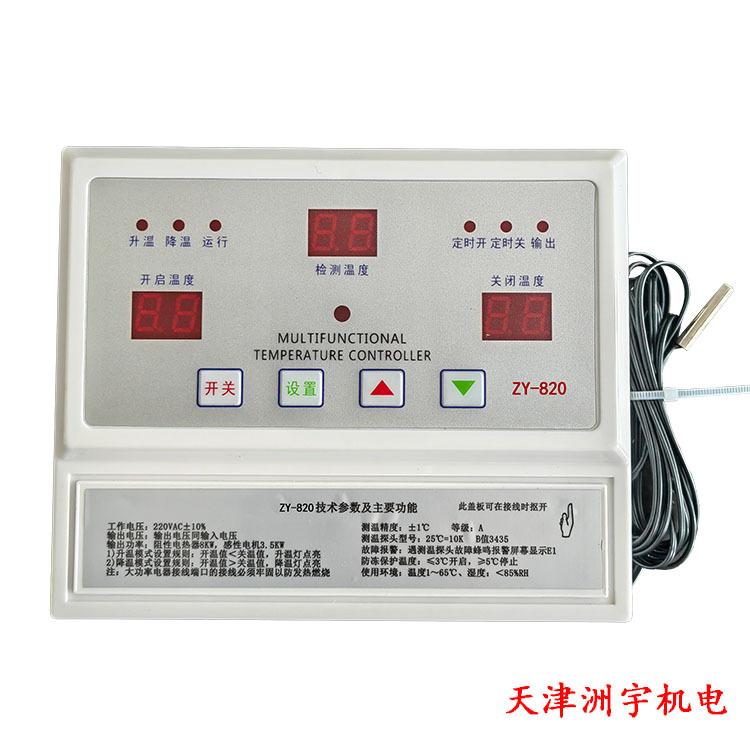

Termostato com display digital inteligente ZY-820 ZY-820 usa termistor NTC-10K 3435 para medir a temperatura e controla a saída de ponto normalmente aberto de um relé para controlar a temperatura de 3 a 99 graus. Este produto possui dois controles: aquecimento e resfriamento. Modo de temperatura, um modo de controle de temperatura pode ser selecionado durante a operação, a saída de controle é estável e precisa, o erro de temperatura é calibrado, os parâmetros de configuração são memorizados permanentemente e o estado de funcionamento antes da queda de energia continua após uma queda de energia. A operação é muito simples, o conteúdo da vitrine é cada vez mais intuitivo e amplamente utilizado. A saída ativa normalmente aberta pode ser usada diretamente para saída de carga. É equipado com um controle remoto opcional para adicionar uma função de contagem regressiva. O design montado na parede torna a instalação e o uso mais convenientes!
Parâmetros do produto
Nome do produto: Termostato Inteligente ZY-820
Modelo do produto: ZY-820
Tensão de saída: 220V
Faixa de controle de temperatura: 3-99 ℃
Faixa de medição de temperatura:-9-99°C
Potência de carga: carga resistiva (8kw) carga indutiva (3kw)
Dimensões totais: 160×130×50mm
Modelo de sonda: termistor NTC de alta precisão 3435
Objeto de controle: uma saída (adequada para equipamentos de aquecimento ou equipamentos de refrigeração)
Modo de trabalho: modo de aquecimento ou modo de resfriamento
Horário programado: início/desligamento programado por hora (1-24 horas)
Distância de controle remoto: cerca de 15 metros (controle remoto opcional)
Comprimento do cabo da sonda: 2,5 metros (pode ser estendido com cabo telefônico, cabo de rede, fio de cobre, distância de 40 metros)
Alarme de falha: Quando a temperatura detecta um curto-circuito ou circuito aberto no circuito, exibirá a data e o alarme
Memória de parâmetros: Os parâmetros definidos são memorizados permanentemente
Calibração de temperatura: Se a temperatura detectada for imprecisa, você mesmo pode calibrá-la
Características
1. Modo de aquecimento e resfriamento
Modo de aquecimento: comumente conhecido como modo de aquecimento, refere-se a ligar a baixa temperatura e desligar a alta temperatura.
Por exemplo: a configuração de temperatura aberta é 25°C, a configuração de temperatura próxima é 30°C
Quando a temperatura detectada (temperatura real) do termostato é inferior à temperatura inicial que você definiu
(25 ℃), o termostato ligará a saída, fornecerá energia ao seu equipamento de aquecimento e iniciará o aquecimento.
Quando a temperatura atingir a temperatura de desligamento (30°C) que você definiu, o termostato desligará a saída.
desligado, interrompe a alimentação do dispositivo de aquecimento, interrompe o aquecimento e mantém a temperatura em
Um certo alcance! (entre 25℃-30℃)
No modo de aquecimento, a temperatura real deve ser inferior à temperatura inicial antes de o aquecimento ser ligado.
O dispositivo irá parar de aquecer quando a temperatura for superior à temperatura de desligamento.
Equipamento de aquecimento comumente usado: barras de aquecimento, aquecedores elétricos, tubos de aquecimento, lâmpadas, cobertores elétricos, etc.
Modo de resfriamento: comumente conhecido como modo de resfriamento, refere-se a alta temperatura ligada e baixa temperatura desligada
Por exemplo: a temperatura de abertura é regulada para 30°C e a temperatura de fecho é regulada para 25°C
Quando a temperatura detectada (temperatura real) do termostato é superior à temperatura inicial que você definiu
temperatura (30 ℃). O termostato ligará a saída e fornecerá energia ao seu equipamento de refrigeração.
Comece a esfriar quando a temperatura cair para a temperatura de desligamento definida (25 ℃)
O controlador desligará a saída, interromperá a alimentação do equipamento de resfriamento e interromperá o resfriamento.
temperatura para manter sua temperatura dentro de uma determinada faixa! (entre 30℃-25℃
No modo de resfriamento, a função de resfriamento é ativada somente quando a temperatura real é superior à temperatura inicial.
Ele irá parar de resfriar quando estiver abaixo da temperatura de desligamento.
Equipamentos de resfriamento comumente usados: condicionadores de ar, refrigeradores, refrigeradores de ar, cortinas de água, sprinklers, etc.
Método de configuração do modo de aquecimento
Método de configuração: temperatura aberta < temperatura de desligamento
Caso de uso: controle o aquecedor de água, pare de aquecer quando a temperatura atingir 30 graus e comece a aquecer novamente quando a temperatura cair para 25 graus. Como configurá-lo?
25.0 < 30.0
Ativar a temperatura Ativar a temperatura
Método de configuração do modo de resfriamento
Método de configuração: temperatura aberta > temperatura de desligamento
Caso de uso: Controle o leque de reprodução. O ventilador interrompe a ventilação quando atinge 25 graus. Quando a temperatura sobe para 30 graus, ele liga o ventilador novamente para esfriar. Como configurá-lo?
30.0 > 25.0
Temperatura aberta Temperatura fechada
2. Ligação programada e desligamento programado (1-24 horas) Unidade: hora
Pode agendar o tempo de inicialização e o tempo de desligamento em contagem regressiva
Por exemplo: desligamento programado (definido para desligar após 3 horas)
Quando o termostato estiver funcionando, você pode configurá-lo para desligar automaticamente após 3 horas.
Deixe o termostato mudar para o modo de espera e parar de funcionar.
Por exemplo: ligação programada (definida para ligar após 2 horas)
Quando o termostato está no modo de espera, você pode configurá-lo para ligar automaticamente após 2 horas para colocar o termostato no estado operacional e começar a trabalhar.
3. Se a exibição da temperatura estiver incorreta, você mesmo poderá calibrá-la.
Faixa de calibração: Aumentar em 1-10°C, diminuir em 1-10°C
4.A função do termostato
Basta definir uma temperatura de abertura e uma temperatura de fechamento. Quando a temperatura atinge a configuração
O dispositivo começa a funcionar quando a temperatura atinge a temperatura de abertura e para quando a temperatura atinge a temperatura de fechamento.
Impeça o funcionamento do equipamento, conseguindo assim o efeito de economia de energia e temperatura constante
5. Configuração máxima de temperatura limite superior
Por exemplo, a temperatura de reprodução geralmente não excede 45°C. O limite máximo de temperatura pode ser definido
45°C, após o limite de temperatura. Ao ajustar a temperatura, ela só pode ser ajustada para um máximo de 45°C
Evite que outros operem incorretamente. Defina a temperatura muito alta para desempenhar um papel protetor.
6. Detectar alarme de anormalidade de temperatura
Quando a sonda de temperatura para detecção de temperatura está em curto-circuito, desconectada ou não conectada corretamente, o termostato para de funcionar, o display de detecção de temperatura é EI e o alarme sonoro soa.
7. Função de memória permanente de parâmetros
Quando o termostato é desligado, ele armazenará automaticamente os dados antes de desligar.
Defina parâmetros. Ao receber uma chamada, o termostato seguirá os parâmetros previamente definidos.
para trabalhar nos modos digital e operacional, não há necessidade de redefinir parâmetros
8. Restaure as configurações de fábrica
Se o ajuste do programa for confuso, você pode restaurar as configurações de fábrica e definir configurações adicionais nas configurações.
parâmetro
9. Proteção anticongelante
Quando o termostato está em espera, a temperatura detectada é menor ou igual a 3℃
Quando a saída é ligada, a saída é ligada automaticamente. Se a temperatura não subir 10 minutos após ligar a saída, então
Ligue a saída por 1 minuto a cada 10 minutos e faça ciclos repetidamente. Quando a temperatura detectada for maior ou
Quando igual a 5℃, pare a saída.
Detalhes do produto
Várias exibições e prompts:
1. Exibição e avisos de inicialização: Após ligar, o tubo digital é exibido em tela cheia e todos os indicadores acendem por 2 segundos e, ao mesmo tempo, emite um bipe 2 vezes e, em seguida, o relé fecha 2 vezes.
2. Exibição de espera: Após a exibição inicial após ligar, a exibição de espera é exibida, a exibição de medição de temperatura detecta a temperatura, a temperatura é ligada e a temperatura é desligada, os cursos do segmento G são exibidos e todos os outros as luzes indicadoras estão apagadas.
3. Visor de operação de controle de temperatura: a luz indicadora 'Run' acende após o controle de temperatura ser ligado, a luz de saída acende quando a saída é ligada e apaga quando a saída é desligada.
Operações comuns:
1. Operação liga/desliga: Pressione a tecla 'ligar/desligar' quando estiver em espera para ligar a operação de controle de temperatura e, quando estiver em operação, pressione a tecla 'ligar/desligar' para desligar o controle de temperatura.
2. Ajuste do valor de controle de temperatura:
Ajuste do valor de controle de temperatura: Pressione rapidamente o "botão Set" durante o modo de espera ou em execução. O valor da temperatura aberta piscará e a luz de aumento de temperatura acenderá. Pressione a tecla △ ou ▽ para ajustar e, em seguida, pressione o "botão Definir". O valor da temperatura aberta não piscará e o valor da temperatura fechada aparecerá. Piscando, pressione △ ou ▽
botão para ajustar e, em seguida, pressione o 'botão Set' novamente para salvar as configurações e retornar ao modo de espera ou execução.
Descrição da luz indicadora do modo de controle de temperatura: Desligue o valor da temperatura ao ajustar o valor da temperatura desligada>A luz de aquecimento acende quando a temperatura é ligada e a temperatura aumenta quando a temperatura é desligada.<A luz de resfriamento do valor da temperatura está acesa.
configurações avançadas:(A ação de pressão longa definida abaixo deve ser operada no host do termostato)
1. Configuração da faixa de ajuste do limite superior máximo: (faixa de ajuste 30 ~ 99 °) Pressione e segure a tecla △ por 5 segundos durante o modo de espera, a temperatura de abertura pisca para exibir 99, pressione a tecla △ ou ▽ para ajustar e, em seguida, pressione o 'Tecla On/Off' para salvar as configurações e retornar ao modo de espera.
2. Calibração da temperatura de detecção: Quando estiver no modo de espera, pressione longamente a tecla ▽ para medir a temperatura e a temperatura de detecção piscará. Pressione a tecla △ ou ▽ para ajustá-lo. Após a conclusão, pressione a 'tecla liga/desliga' para salvar a configuração e retornar ao modo de espera (faixa de ajuste: menos 15° e aumento de 15°).

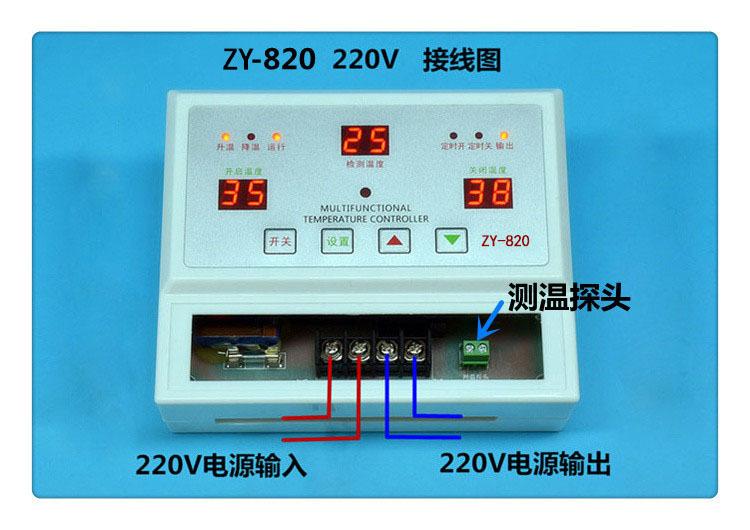

Fiação

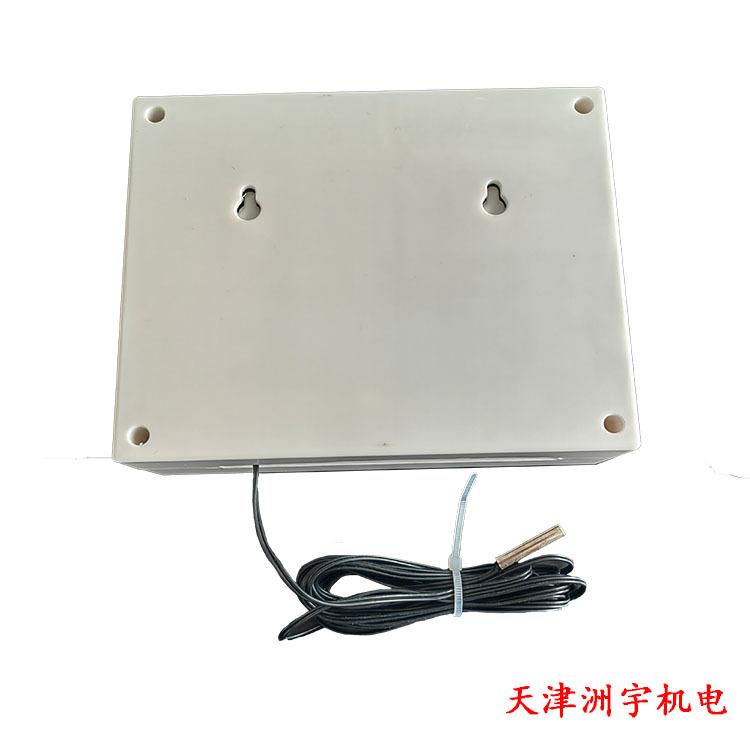

Lista de produtos:Um host de termostato, uma sonda com fio de 2,5 metros de comprimento e um manual de instruções.
Códigos de falha e soluções comuns
Falha: Display de temperatura de detecção E1
Solução: Primeiro verifique se o fio da sonda está desconectado, rachado ou mordido por um mouse. Se você mesmo conectou o fio da sonda, ele pode ser usado normalmente. Se o fio da sonda estiver intacto, verifique se o terminal da sonda está solto ou desparafuse o parafuso, retire a sonda, descasque o fio da sonda em um comprimento maior e conecte-o ou substitua-o por uma nova sonda.
Áreas de aplicação
1. Animais de estimação: aquário, aquário, réptil, cobra e caixa de tartaruga
2. Criação: incubação e incubação, controle de temperatura da incubadora, ventilação e dissipação de calor, detecção de temperatura (alarme)
3. Agricultura: fermentação de cepas, criação e criação de mudas, estufas, fungos comestíveis, cultivo de flores
4. Casa: aquecimento elétrico, aquecimento de água, aquecedor, filme de aquecimento elétrico, poço de aquecimento elétrico, cobertor elétrico, ventilador elétrico, ar condicionado, geladeira
5. Alimentação: produção de vinho, arroz glutinoso fermentado, fermentação de farinha, crescimento de broto de feijão, fabricação de iogurte, seguro de frutas e vegetais
6. Industrial: Armários de controle de temperatura, fornos experimentais, inspeções de armazéns, bombas de circulação, barras de aquecimento, ventiladores, etc.
