1. Introducción del medidor de espesor de recubrimiento de la serie Minitest700
Los medidores de espesor de recubrimiento de la serie Minitest700 utilizan tecnología SIDSP (Procesamiento Digital de Señal Interno del Sensor) para mejorar la precisión de la medición, con un rango de medición de hasta 15 mm. Pueden equiparse con sondas F, N o FN reemplazables, para usar con sondas incorporadas o externas. La sonda FN identifica automáticamente sustratos F (ferromagnéticos) o N (no magnéticos), haciendo la operación conveniente y menos propensa a errores. Tecnología SIDSP - una nueva tecnología global, la era del procesamiento de señal analógica para sondas inteligentes digitales de espesor de recubrimiento ha pasado, y el procesamiento de señal digital se convertirá en la tendencia futura.
2. Ventajas del medidor de espesor de recubrimiento de la serie Minitest700:
-SIDSP hace que la medición esté libre de interferencias y el valor medido sea más preciso
-Las sondas reemplazables hacen el uso más flexible (las sondas MINITEST 740 pueden reemplazarse de internas a externas)
-La sonda FN reconoce automáticamente el sustrato, haciendo la medición más rápida y evitando errores de operación
-La función de compensación de temperatura evita errores causados por cambios de temperatura
-La calibración de 50 puntos durante la producción permite que el instrumento obtenga una curva altamente característica
-Gran capacidad de memoria, puede almacenar 10 o 100 grupos de hasta 100,000 lecturas
- Las lecturas y estadísticas se pueden consultar por separado
- Pantalla extragrande retroiluminada, el contenido de la pantalla se puede girar 180 grados
-Operación guiada por menú, 25 idiomas disponibles
- Con interfaz IrDA, transmisión de datos infrarrojos a impresora y PC
-Actualizaciones de software descargables
Configuración estándar: Accesorios recomendados:
--MINIPRUEBA 720 (sonda incorporada) --Soporte de medición para sonda F1.5/N0.7/FN1.5

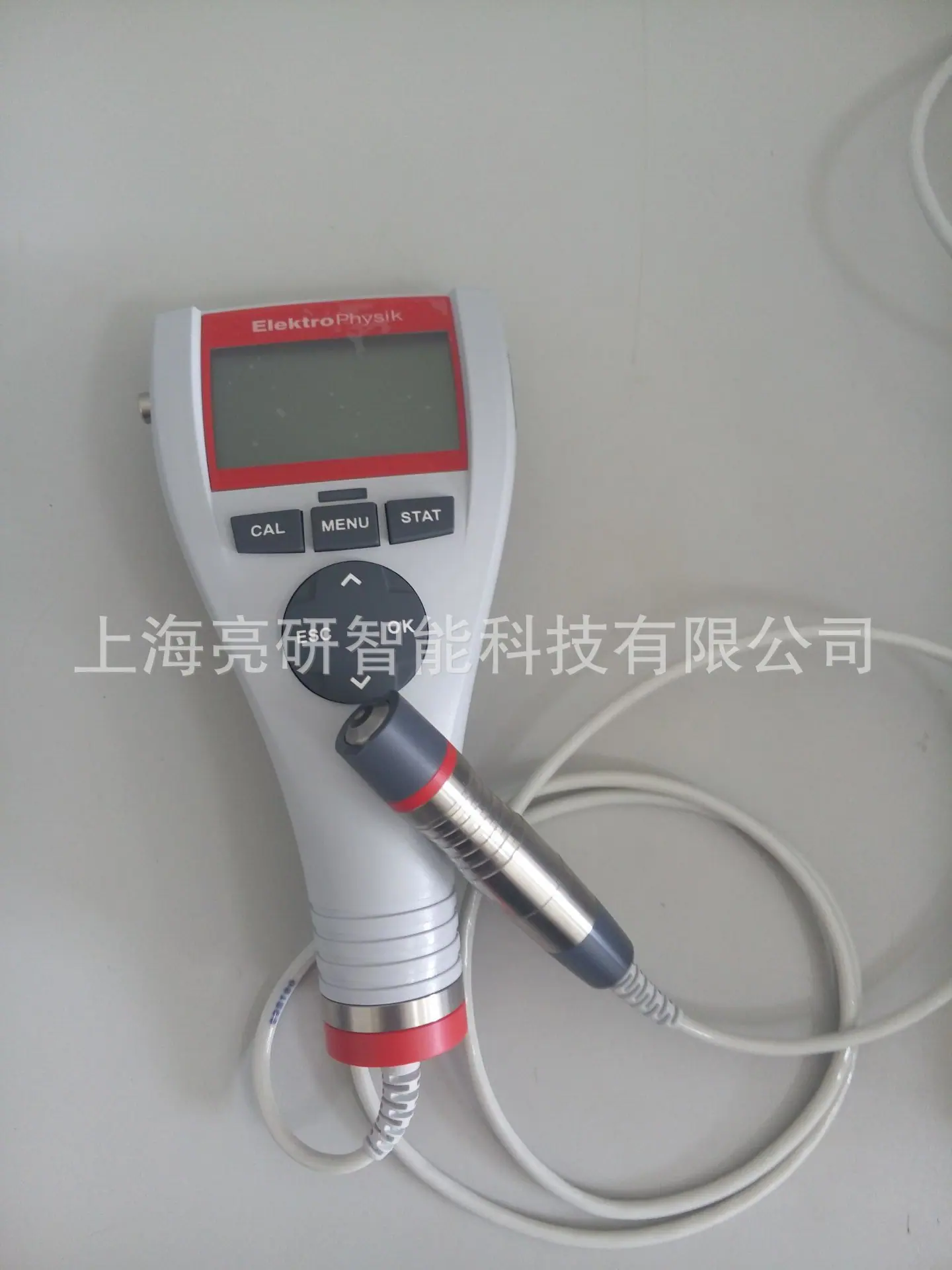

-- o MINITEST 730 (sonda externa)
-- o host MINITEST740 (sin sonda, varias sondas están disponibles)
-El kit de calibración incluye hoja de calibración y placa cero
- CD de instrucciones de uso en alemán, inglés, francés, español
- 2 pilas AA
Ficha técnica
Sonda SIDSP
Ficha técnica
Sonda SIDSP
3. Parámetros del medidor de espesor de recubrimiento serie Minitest700
|
|
F1.5，N0.7，FN1.5 |
F2 |
F5，N2.5，FN5 |
F15 |
||
|
F |
norte |
F |
F |
norte |
F |
|
|
Rango de medición |
0-1,5 mm |
0-0.7mm |
0-2 mm |
0-5 mm |
0-2,5 mm |
0-15 mm |
|
Ámbito de uso |
Piezas de trabajo pequeñas, recubrimientos delgados, para usar con soportes de medición |
Superficie rugosa |
Sonda estándar, ampliamente utilizada |
Recubrimiento grueso |
||
|
Principio de medición |
Inducción magnética |
Corriente de Foucault |
Inducción magnética |
Inducción magnética |
Corriente de Foucault |
Inducción magnética |
|
procesamiento de señales |
Procesamiento de señal de 32 bits dentro de la sonda (SIDSP) |
|||||
|
Cada vez |
±(1μm+0.75% lectura) |
±(1.5μm+0.75% lectura) |
±(5μm+0.75% lectura) |
|||
|
Repetibilidad |
±(0.5μm+0.5% lectura) |
±(0.8μm+0.5% lectura) |
±(2.5μm+0.5% lectura) |
|||
|
Resolución de gama baja |
0,05 μm |
0,1 μm |
1 μm |
|||
|
Radio de curvatura pequeño (convexo) |
1,0 mm |
1,5 mm |
5 mm |
|||
|
Radio de curvatura pequeño (cóncavo, sonda externa) |
7,5 mm |
10 mm |
25 mm |
|||
|
Radio de curvatura pequeño (cóncavo, sonda incorporada) |
30 mm |
30 mm |
30 mm |
|||
|
Área de medición pequeña |
Φ5 mm |
Φ10 mm |
Φ25 mm |
|||
|
Espesor mínimo del sustrato |
0,3 mm |
40 μm |
0,5 mm |
0,5 mm |
40 μm |
1 mm |
|
Medición de velocidad en modo continuo |
20 lecturas por segundo |
|||||
|
Velocidad de medición más alta en modo de valor único |
70 lecturas por minuto |
|||||
Anfitrión
|
|
MINIPRUEBA 720 |
MINIPRUEBA 730 |
MINIPRUEBA 740 |
|
Tipo de sonda |
incorporado |
Externo |
Intercambiable interna y externamente |
|
Número de grupos de memoria de datos |
10 |
10 |
100 |
|
Volumen de datos de almacenamiento |
10,000 más |
10,000 más |
100,000 más |
|
Estadística |
Número de lecturas, valor mínimo, valor máximo, valor promedio, desviación estándar, coeficiente de variación, estadísticas de grupo (configuración estándar/configuración libre) |
||
|
Los procedimientos de calibración cumplen con las normas y regulaciones internacionales |
ISO, SSPC, Estándares Suecos, Estándares Australianos |
||
|
modo de calibración |
Calibración de fábrica, calibración cero, calibración de 2 puntos, calibración de 3 puntos, valor de compensación ajustable por el usuario |
||
|
Monitoreo de valores límite |
Las alarmas sonoras y luminosas indican que se ha excedido el límite. |
||
|
Unidades de medida |
um，mm，cm；mils，pulgada，milésima de pulgada |
||
|
temperatura de funcionamiento |
-10℃-60℃ |
||
|
Temperatura de almacenamiento |
-20℃-70℃ |
||
|
Interfaz de datos |
IrDA 1.0 (interfaz infrarroja) |
||
|
fuente de alimentación |
2 pilas AA |
||
|
estándar |
DIN EN ISO 1461，2064，2178，2360，2808，3882，19840 |
||
|
volumen |
157mm x 75.5mm x 49mm |
||
|
peso |
Aproximadamente 175 g |
Aproximadamente 210 g |
Aproximadamente 175g (integrado) / 230g (externo) |
