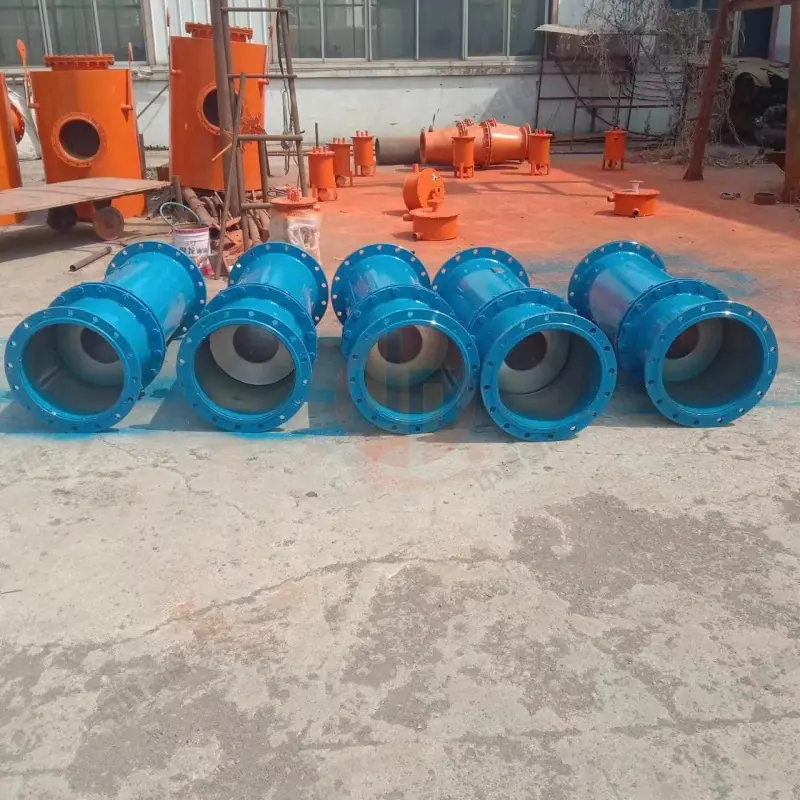

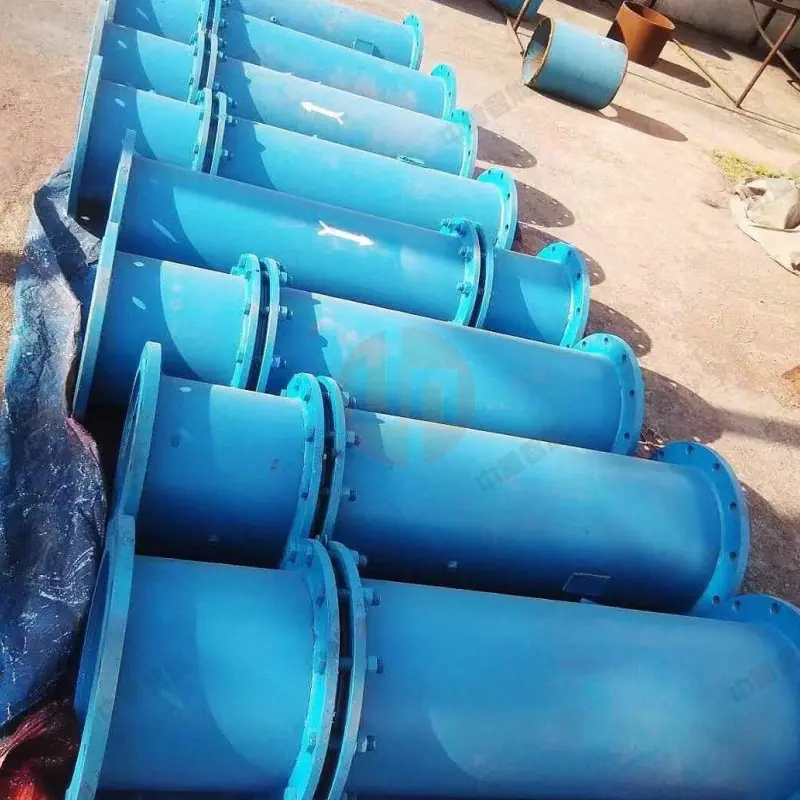

Introducción del producto medidor de caudal de orificio:

Los caudalímetros de placa de orificio se utilizan para determinar el caudal de gas en las tuberías de drenaje de metano. Cuando el gas pasa a través de la placa de orificio en la tubería, la velocidad del flujo aumenta, creando una diferencia de presión a ambos lados de la placa de orificio, y existe una relación constante entre el caudal y la diferencia de presión. El caudal de gas en la tubería se puede calcular a través de la diferencia de presión. Un caudalímetro de placa de orificio consta de una placa de estrangulamiento con una abertura central añadida a la tubería de drenaje de metano, secciones de tubería vertical a ambos lados de la placa de orificio y tubos de toma de presión, etc. Cuanto mayor es el caudal, mayor es la diferencia de presión producida, por lo que el caudal de gas se puede determinar midiendo la diferencia de presión. Un caudalímetro de placa de orificio consta de una placa de orificio, tomas de presión y una tubería de acero. Estimando el rango de medición del volumen de metano drenado y el valor de la diferencia de presión de la columna de agua Δh, se selecciona razonablemente el tamaño del diámetro del orificio. Generalmente, el rango de medición de la diferencia de presión de la placa de orificio Δh es 100~1000Pa.

Parámetros del producto del medidor de flujo de orificio:

Diámetro nominal: DN50-DN1000

Presión nominal: 0,25-20 MPa

Método de toma de presión: toma de presión de conexión en ángulo, toma de presión de brida, etc.

Material del orificio: 1Crl8Ni9Ti, etc.

Cámara de anillo, material de brida: acero al carbono o acero inoxidable, etc.
