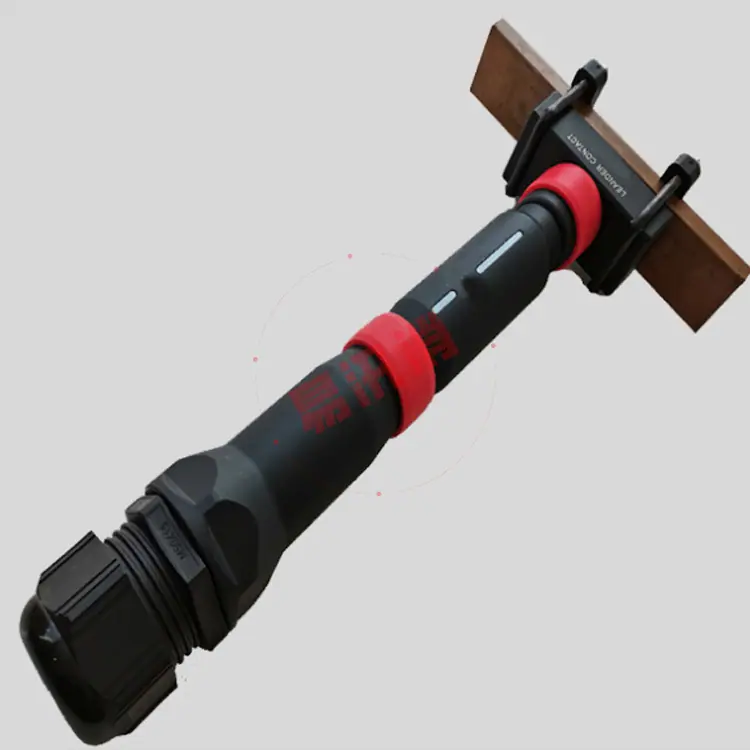

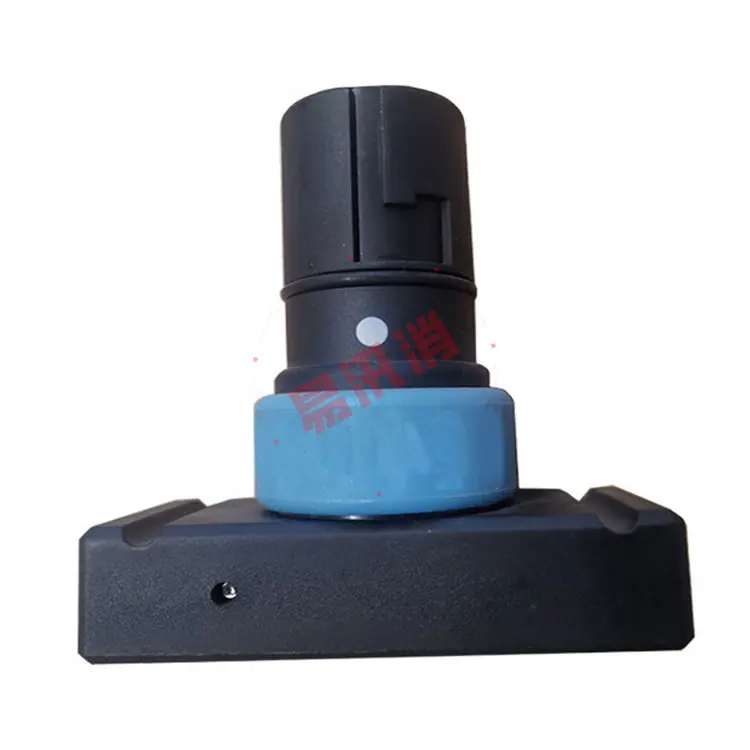

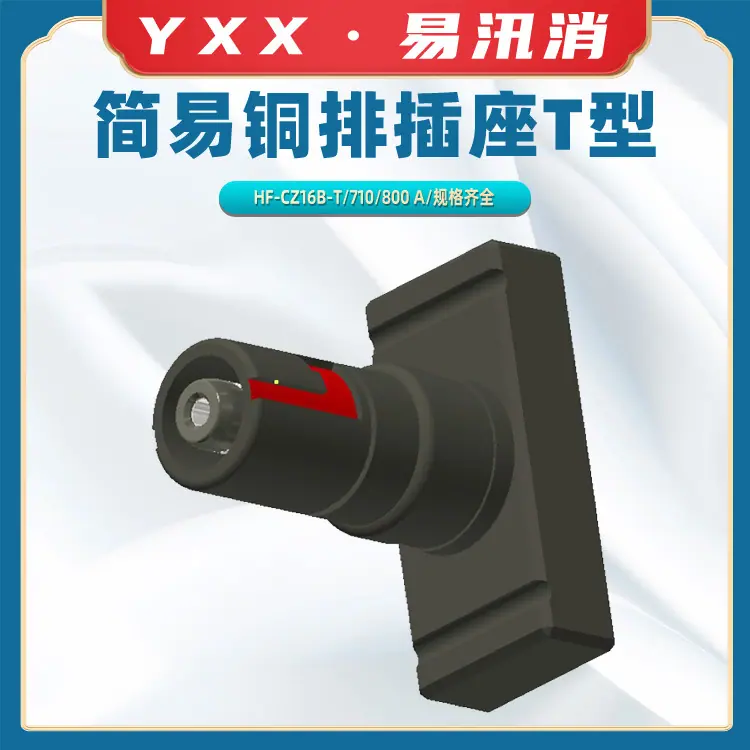

Parámetros técnicos de enchufe y conector tipo T
Corriente nominal :710A
Tensión nominal CA 1KV/CC 1.5KV
corriente de cortocircuito 1S ≥16.5KA/ 3S ≥10.4KA
rango de temperatura -40…+125 grados, exterior
Corriente máxima soportada ≤ 56KA
Resistencia de contacto ≤25 microohmios (resistencia inicial)
Resistencia de aislamiento ≥5000MΩ
Coordinación del aislamiento 8kV/3
aumento de temperatura ≤ 38K
Conectar y apretar Bloqueo de rotación unidireccional,desbloqueo por rotación inversa
Fuerza de extracción ≤195N
fuerza de inserción ≤210 N
Nivel de protección en el estado de apareamiento esIP65/IP67
en el estado no emparejadoIP2X,

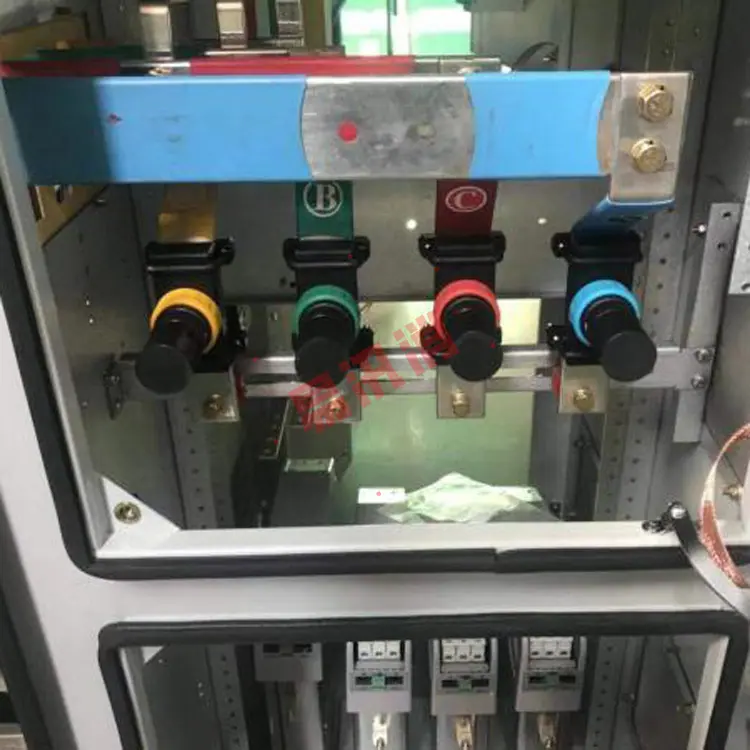

Protección contra inserción incorrecta Cada unidad enchufable está equipada con anillos amarillos, verdes, rojos y azules según la fase a la que pertenece.Las diferentes fases tienen diferentes complementos.
Material aislante de la carcasa Pensilvania
Material del cuerpo del zócalo cobre plateado
Prueba de niebla salina Prueba continua672 horas

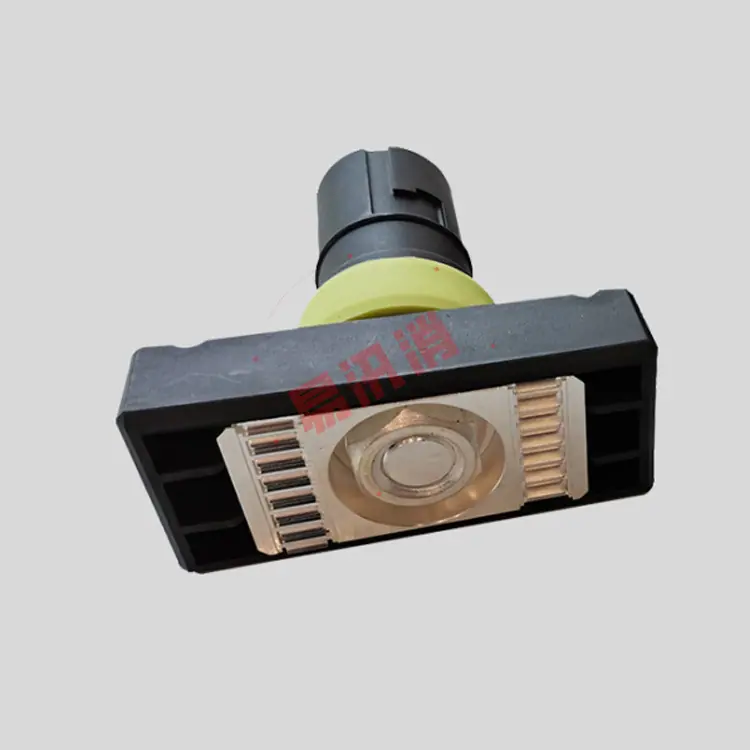

Método de contacto con barra colectora de cobre contacto multipunto táctil de la correatecnología de estructuras compuestas
área de sección transversal de contacto de la barra colectora de cobre ancho15-93 mm, espesor 3-16 mm
Vida útil mecánica de inserción y extracción Conectar y desconectarTras más de 10 000 ciclos sin que se desprenda la capa de plateado, esta permanece intacta y sin daños.
