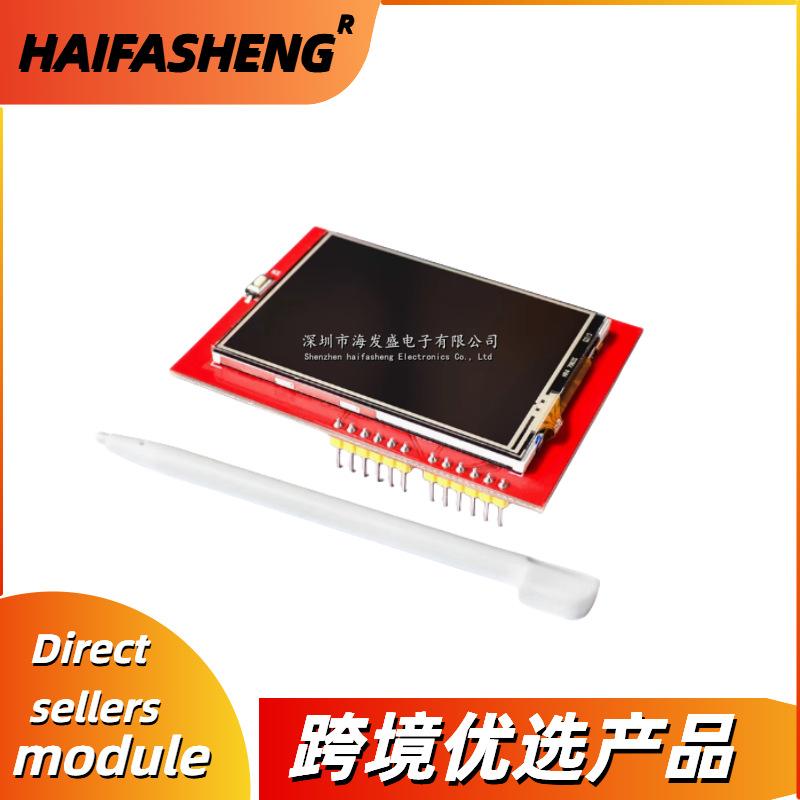

Módulo de Pantalla a Color Táctil LCD TFT de 2.4 pulgadas, Controlador Unificado, Pantalla de Alta Calidad, Viene con un Lápiz Óptico
Precio por pieza incluyendo entrega a México
Variaciones
2.4 inch touch screen with touch pen
Especificaciones del producto
Marca
other
Modelo
1
Productos aplicables
LCD touch screen
Presupuesto
2.4 inch touch screen with touch pen
Marca
other
Modelo
1
Productos aplicables
LCD touch screen
Presupuesto
2.4 inch touch screen with touch pen
Marca
other
Modelo
1
Productos aplicables
LCD touch screen
Presupuesto
2.4 inch touch screen with touch pen
Detalles del producto
El texto en las imágenes se puede traducir
Descripción del Producto

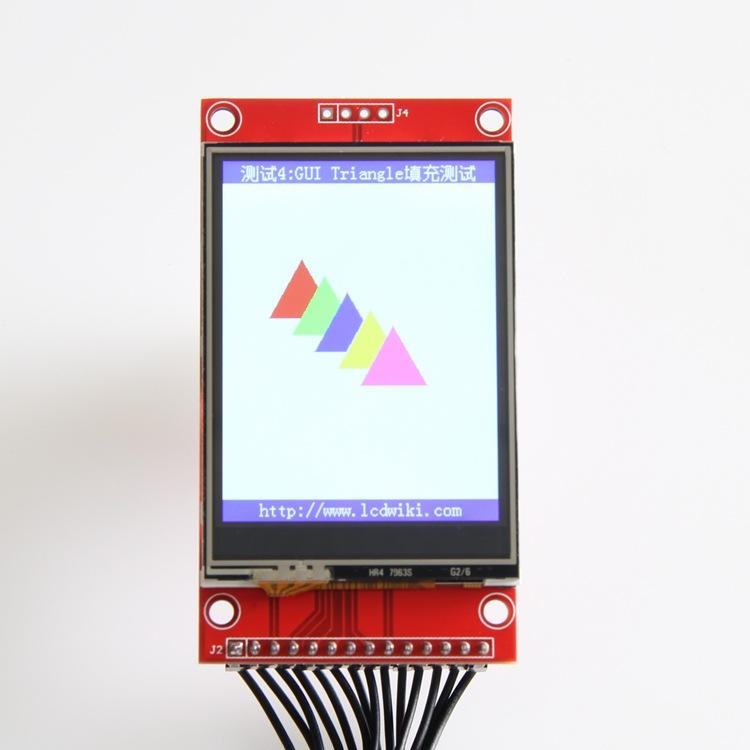

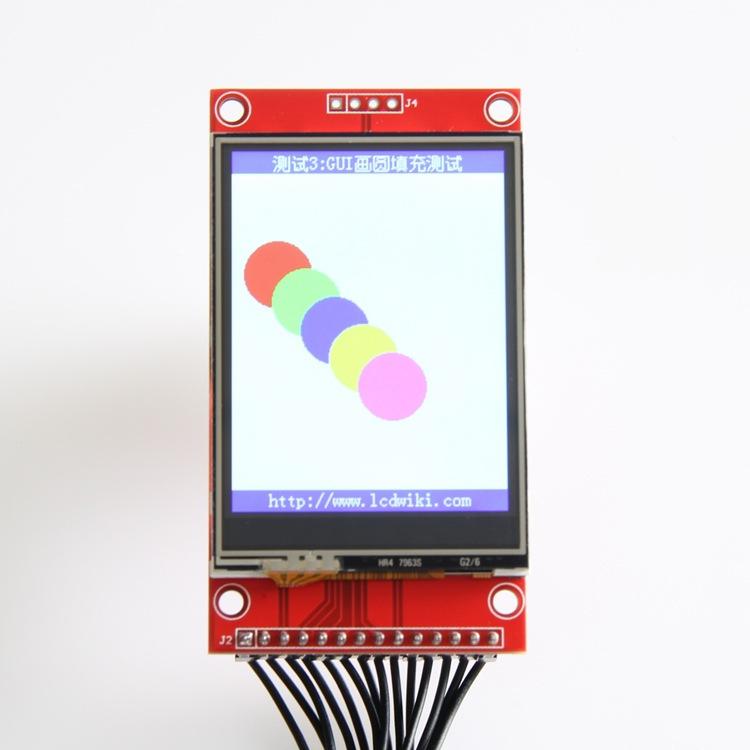

- Pantalla a color de 2.4 pulgadas, admite pantalla a color RGB de 16 bits y 65K colores, colores de visualización ricos
- Resolución HD 320X240, función táctil opcional
- Al utilizar el bus serial SPI, solo se necesitan unas pocas E/S para iluminar la pantalla

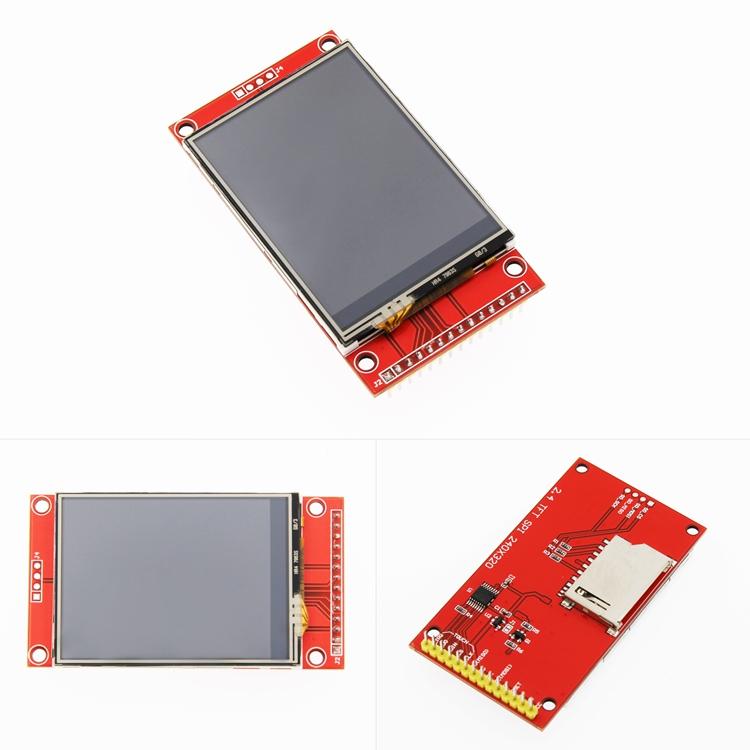

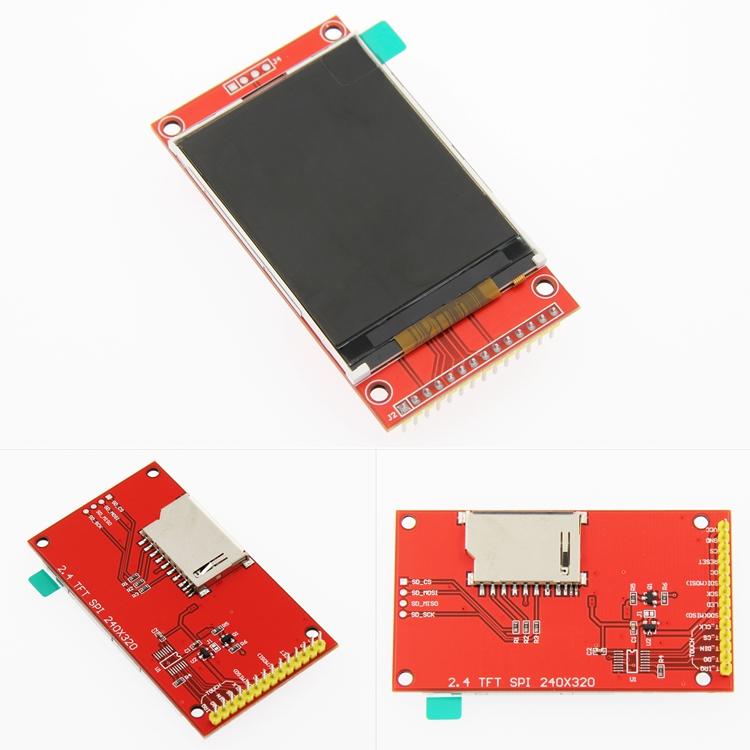

- Con ranura para tarjeta SD para facilitar la expansión de experimentos
- Proporciona abundantes programas de muestra
- Estándares de proceso de grado militar, operación estable a largo plazo.
- Proporcionar soporte tecnológico para el controlador subyacente
Parámetros del producto
| nombre | parámetro |
| Color de la pantalla | color RGB 65K |
| Código SKU | Con toque: MSP2402 |
| Sin contacto: MSP2401 | |
| tamaño | 2.4(pulgadas) |
| tipo | TFT |
| Chip controlador | ILI9341 |
| resolución | 320*240 (Píxel) |
| Interfaz del módulo | Interfaz SPI de 4 cables |
| Área de visualización efectiva (área AA) | 36.72x48.96(mm) |

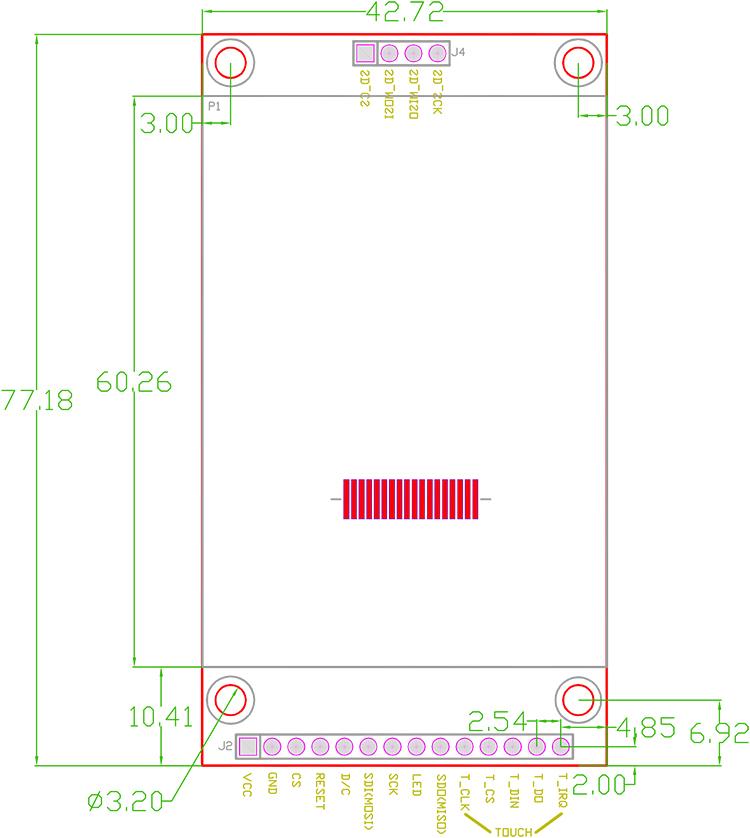

| Tamaño de la placa base del módulo PCB | 77.18x42.72(mm) |
| Temperatura de funcionamiento | -20℃~70℃ |
| temperatura de almacenamiento | -30℃~80℃ |
| Voltaje de suministro VCC | 3,3 V ~ 5 V |
| Voltaje del puerto IO lógico | 3,3 V (TTL) |
| Consumo de energía | Aproximadamente 90 mA |
| peso del producto | 25(g) |

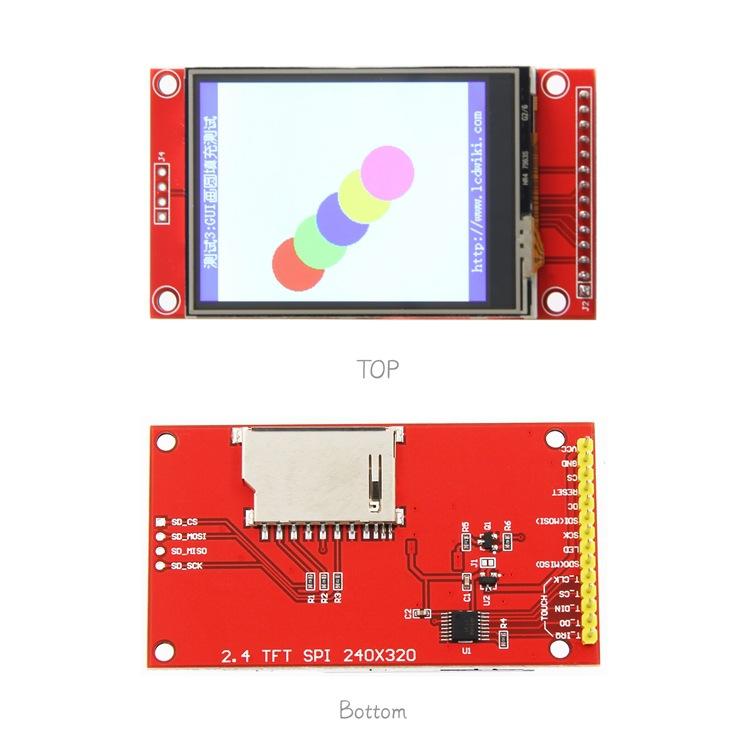

Definición de interfaz
| número de serie | Número PIN | ilustrar |
| 1 | VCC | Entrada de alimentación 5V/3.3V |
| 2 | Tierra | suelo |
| 3 | CS | Señal de selección de chip LCD, habilitación de nivel bajo |
| 4 | REINICIAR | Señal de reinicio de LCD, reinicio de nivel bajo |
| 5 | CC/RS | Señal de selección de registro/datos en pantalla LCD, nivel bajo: registro, nivel alto: datos |
| 6 | SDI(MOSI) | Señal de datos de escritura del bus SPI |
| 7 | SCK | Señal de reloj del bus SPI |
| 8 | CONDUJO | Control de luz de fondo, se enciende el nivel alto, si no se necesita control, conecte 3,3 V y continúe encendido |
| 9 | SDO(MISO) | Señal de datos de lectura del bus SPI, si la función de lectura no es necesaria, puede dejarse sin conectar |
| (El siguiente es el cableado de la línea de señal de la pantalla táctil. Si no se requiere la función táctil o el módulo en sí no tiene función táctil, se puede dejar sin conectar.) | ||
| 10 | T_CLK | Señal de reloj del bus SPI táctil |
| 11 | T_CS | Señal de selección de chip de pantalla táctil, habilitación en nivel bajo |
| 12 | T_DIN | Entrada de bus SPI táctil |
| 13 | T_DO | Salida de bus SPI táctil |
| 14 | T_IRQ | Señal de interrupción de pantalla táctil, nivel bajo cuando se detecta un toque |
Documentación del producto
- Manual de usuario del módulo SPI de 2.4 pulgadas
- Especificación TFT de 2.4 pulgadas
- Dibujo dimensional del módulo SPI de 2.4 pulgadas
- Esquema del módulo SPI de 2.4 pulgadas
- Hoja de datos del CI controlador ILI9341
