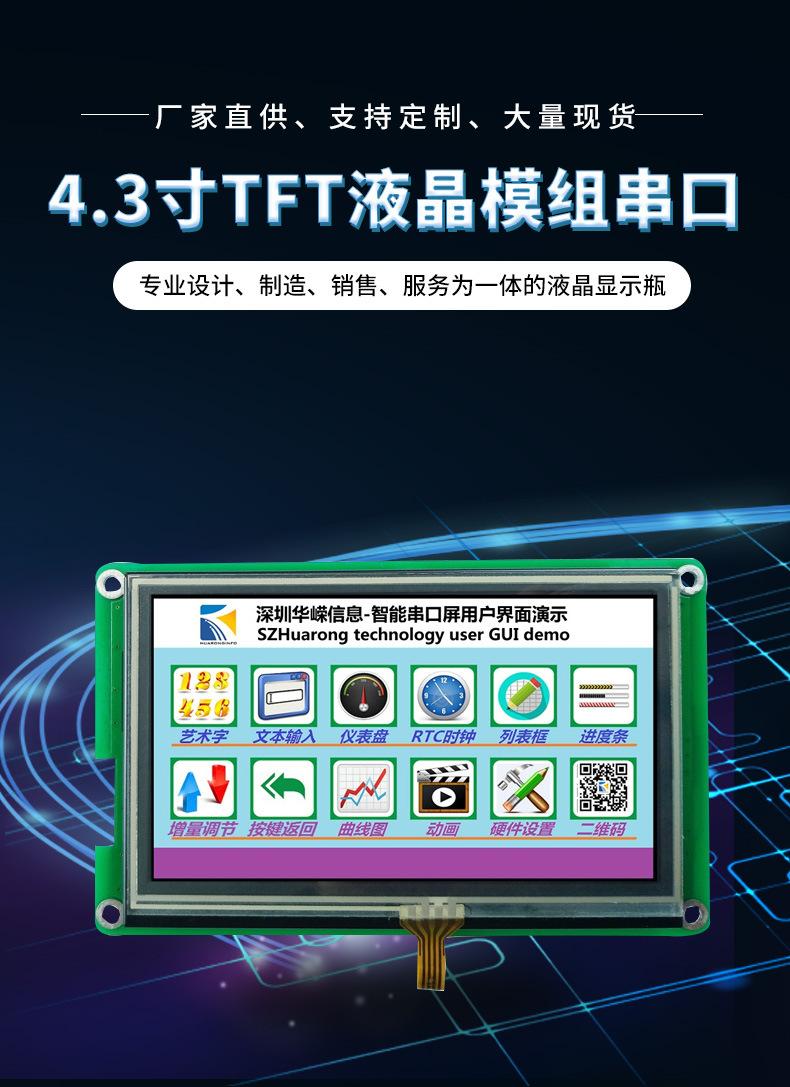

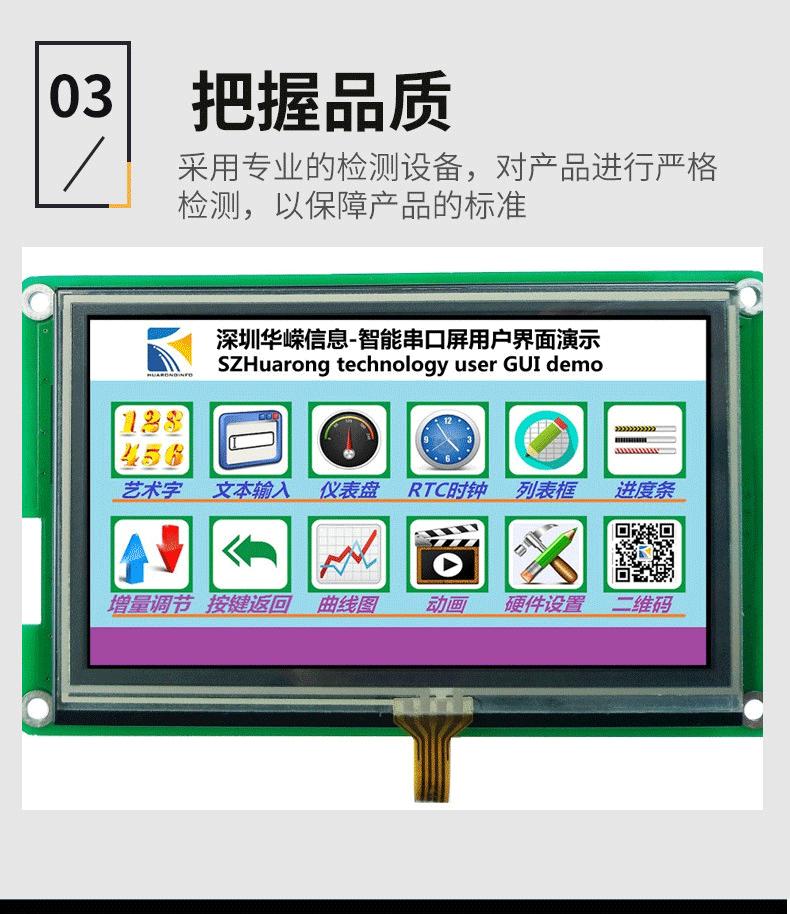

Módulo LCD TFT de 4.3 pulgadas con puerto serie HMI interfaz de control industrial 480272
-
Mostrar parámetros de rendimiento
|
parámetro |
datos |
ilustrar |
|
color |
65K (65536) colores |
paleta de 16 bits 5R6G5B |
|

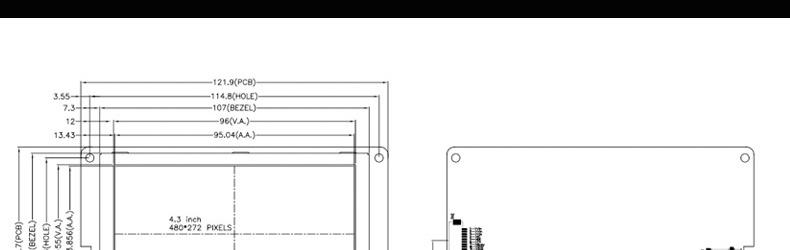

Tamaño de Pantalla (A.A.) |
95.1 mm(ancho)×53.4mm(alto) |
|
|

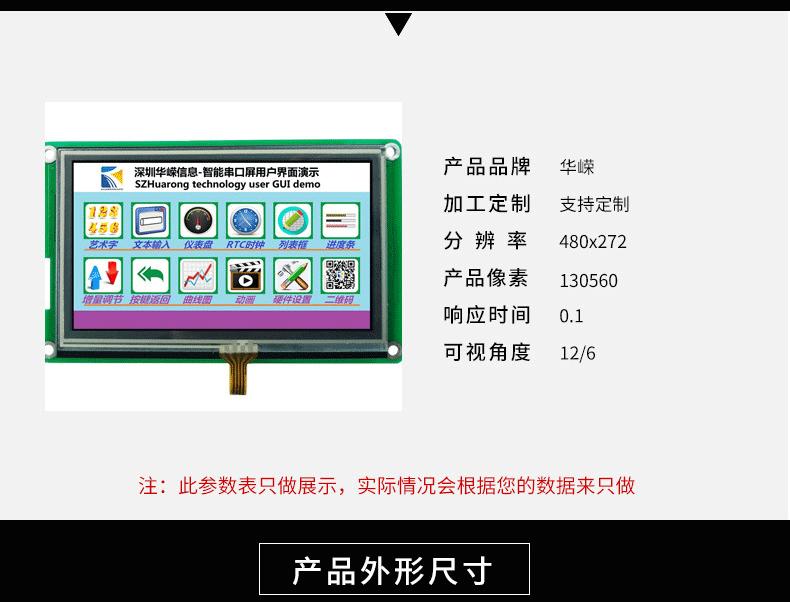

resolución |
480×272Píxel |
|
|
Modo de luz de fondo |
CONDUJO |
- |
|
brillo |
300 nits |
Se puede ajustar a 64 niveles de brillo |
-
Parámetros de rendimiento eléctrico
|
parámetro |
Mediciónintentarcondición |
mayoríaPequeñovalor |
clásicomohovalor |
mayoríagrandevalor |
unidad |
|
Voltaje de funcionamiento |
- |
5.0 |
12.0 |
24.0 |
V |
|
Corriente de trabajo |
VCC＝＋12V，brillo de retroiluminación máximo |
- |
100 |
- |
mamá |
|
VCC＝＋12V，retroiluminación apagada |
- |
80 |
- |
mamá |
|
|
Fuente de alimentación de trabajo recomendada: fuente de alimentación regulada de 12V 1A CC |
|||||
-
Parámetros de confiabilidad
|
parámetro |
entorno de prueba |
valor mínimo |
Valor típico |
valor máximo |
unidad |
|
Temperatura de funcionamiento |
A 12V de voltaje, humedad 60% |
-20 |
25 |
70 |
°C |
|
Temperatura de almacenamiento |
- |
-30 |
25 |
80 |
°C |
|
Humedad de trabajo |
- |
10% |
60% |
90% |
RH |
|
Nivel de protección ESD |
3C ESD-20 |
|
CLASE 3 |
|
|
|
tratamiento a prueba de tres cosas |
- |
- |
- |
- |
- |
|
Tiempo de envejecimiento antes del envío de fábrica |
- |
- |
- |
- |
H |
|
Nivel de protección |
IP65 (frontal) |
||||
-
Parámetros de rendimiento de la interfaz
|
parámetro |
entorno de prueba |
valor mínimo |
Valor típico |
valor máximo |
unidad |
|
Velocidad en baudios del puerto serie |
estándar |
1200 |
115200 |
921600 |
puntos básicos |
|
Modo de puerto serie |
8N1 |
||||
|
Nivel de puerto serie |
Soporta niveles RS232 y RS485 |
||||
|

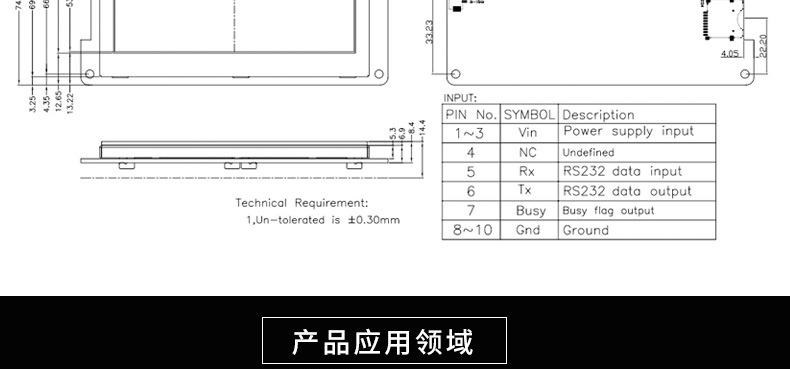

Método de interfaz de usuario |
Soporta interfaz de terminal Phoenix de paso de 3.81 mm de 6 pines |
||||
|
Interfaz USB |
ninguno |
||||
|
Interfaz de tarjeta SD |
Sí, formato de archivo FAT32, admite descargar/actualizar el proyecto a través de tarjeta SD |
||||
-
Características de la memoria
|
Categoría de memoria |
parámetro |
valor mínimo |
Valor típico |
valor máximo |
unidad |
|
Memoria FLASH |
capacidad total |
|
- |
128 |
MEGABYTE |
|
Espacio de almacenamiento de fuentes |
- |
- |
32 |
MEGABYTE |
|
|
Número de imágenes a pantalla completa almacenadas |
- |
- |
370 |
ancho |
-
Soporte periférico
|
periféricos |
|
|
Periféricos compatibles |
Soporta 4 líneaselectricidadbloquearpantalla táctil, RTC, zumbador |
-
Características de instalación
|
parámetro |
|
|
Material de la carcasa |
Material de ingeniería ABS ignífugo |
|
Color de la concha |
negro |
|
Dimensiones |
140.2(Largo)×98.1(ancho)×22.0(Grosor) mm |
|
Instalar ventanaboca |
128.36(Largo)×86.37(ancho) mm |
|
Profundidad de instalación |
15.6mm |
|
Accesorios |
Arandela de plástico impermeable, broche |
|
Peso neto |
290 gramos |
