uno,Propósito: Utilizado para medir la cantidad total de agua potable que fluye a través de las tuberías de agua del grifo y a través deBus M-BUS o bus 485 al instrumento secundario.

dos,Características: IncorporadoChip de memoria de la CPU y módulo de comunicación. Solo se alimentan al recopilar datos del medidor de agua. La rueda indicadora del medidor de agua se codifica mediante lectura directa fotoeléctrica, la CPU juzga para generar dígitos y los envía a través del bus M-BUS o el bus 485.

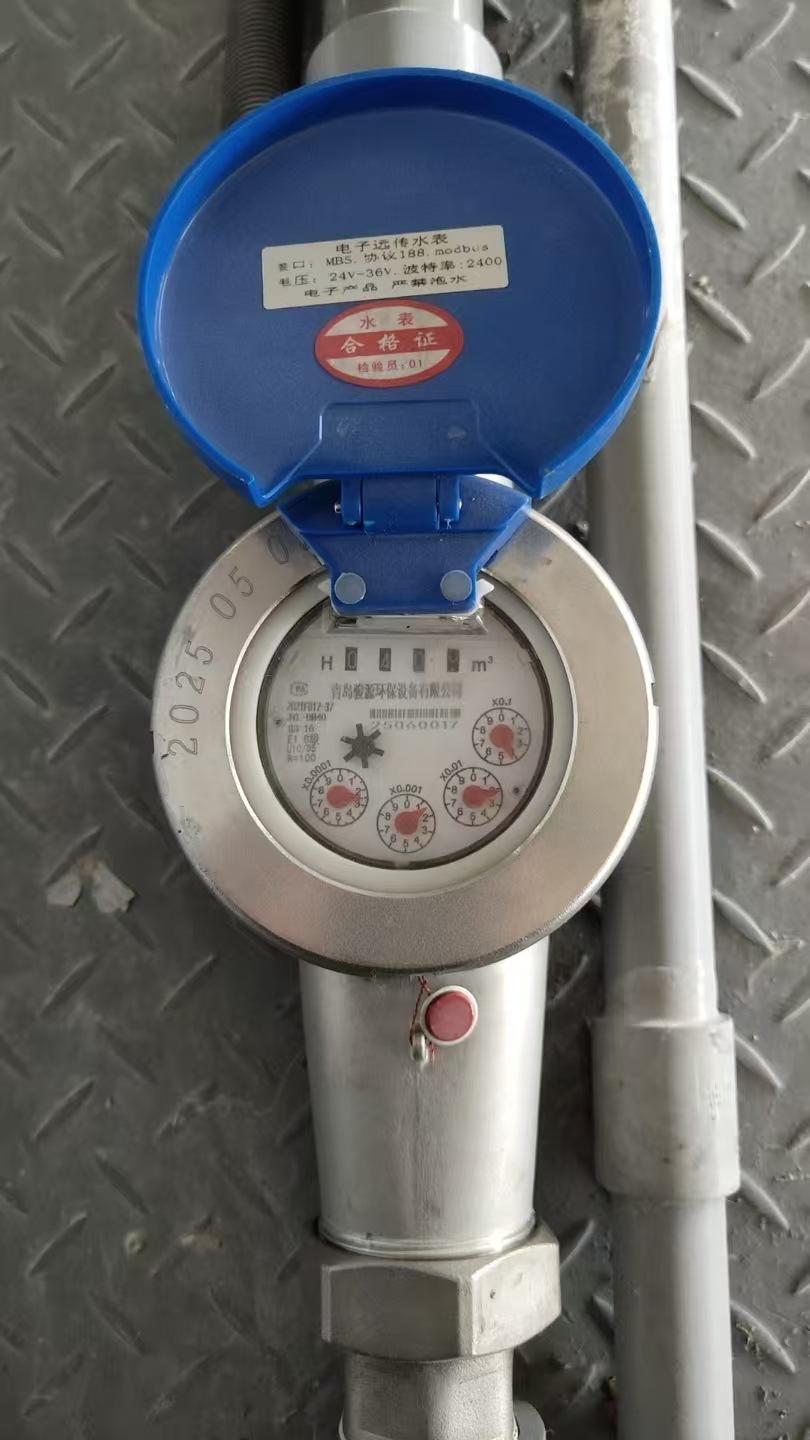

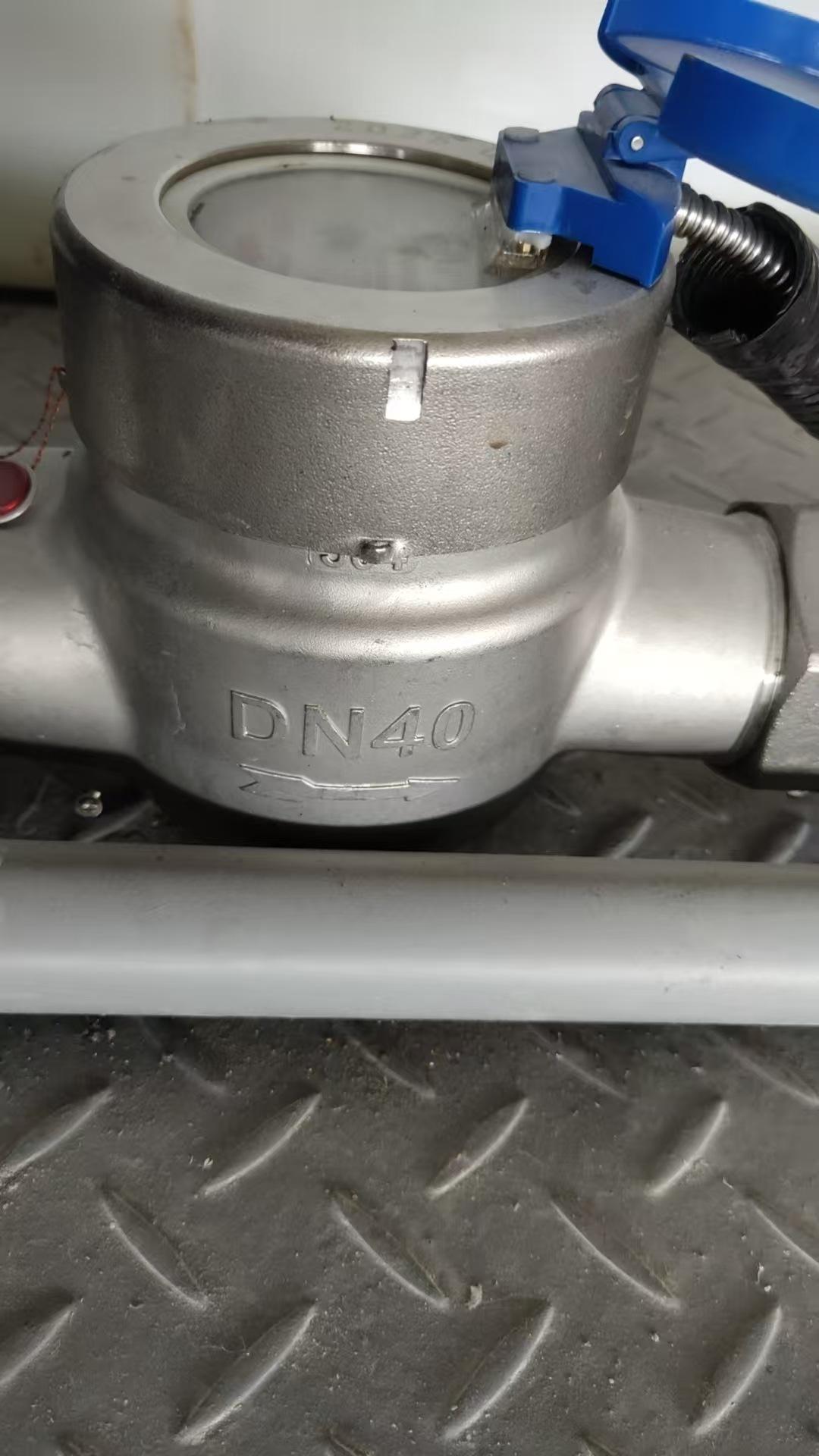

El medidor de agua remoto de lectura directa fotoeléctrico desmontable JY-15E-65E es un medidor de agua Woltmann desmontable. El contador está separado de la estructura inferior, y la lectura permanece permanentemente clara. El contador se puede reemplazar sin interrumpir el suministro de agua, y el medidor de agua se puede reparar sin retirarlo de la tubería.

tres,Condiciones de uso: Medidor de agua fría temperatura del agua≤30℃         Medidor de agua caliente temperatura del agua≤90℃

              presión de agua menor o igual a1Mpa         El medidor de agua no puede sumergirse en agua

Cuatro,Tipo de señal: JY-15-40E   Codificador fotoeléctrico de 4 bits

JY-50-300   codificador fotoeléctrico de 6 dígitos

cinco,Error máximo permisible:1. El error máximo permisible en la zona baja desde incluir el caudal mínimo (Q1) hasta excluir el caudal de transición (Q2) es ±5%. 2. El error máximo permisible en la zona alta desde incluir el caudal (Q2) hasta incluir el caudal de sobrecarga (Q4): ±2% para medidores de agua fría, ±2.5% para medidores de agua caliente.

seis,Requisitos de instalación:Los medidores de agua deben instalarse horizontalmente, con la carátula del medidor con las lecturas mirando hacia arriba y la dirección de la flecha coincidiendo con la dirección del flujo de agua; la tubería debe limpiarse antes de instalar el medidor de agua; el medidor de agua debe instalarse en un ambiente que sea conveniente para el desmontaje y el mantenimiento y que sea seco, y se recomienda instalarlo en una caja de medidor de agua dedicada; se deben instalar válvulas antes y después del medidor de agua.

Siete,Parámetros técnicos principales: Clasificación de presión:MAP10；Nivel de pérdida de presión: △p63; Nivel de sensibilidad del campo de flujo aguas arriba: U10; Nivel de sensibilidad del campo de flujo aguas abajo: D5; Nivel de entorno climático y mecánico: Clase B; Nivel de entorno electromagnético: E1; Flujo inverso no medible.

Descripción: Calibre Mínimo de Lectura Remota≤100mm preciso a 1m³, diámetro ≥125mm es 10m³.

Ocho, Conexión de señal

Nueve, Parámetros Eléctricos

Nota: ①Distancia de comunicación:≤300 metros。②Tiempo mínimo de almacenamiento de datos: Ilimitado.③Protocolo de comunicación según las regulaciones de comunicación:CJ/T188-2004Condiciones técnicas para la transmisión de datos de instrumentos de medición domésticos》 o según lo acordado por ambas partes.④Normalmente no alimentado, alimentado durante la adquisición, durante la adquisición <100mA (el bus 485 suministra energía al sistema de adquisición).

Diez, Análisis de Diagnóstico de Fallas

Once, Dimensiones Externas y Peso

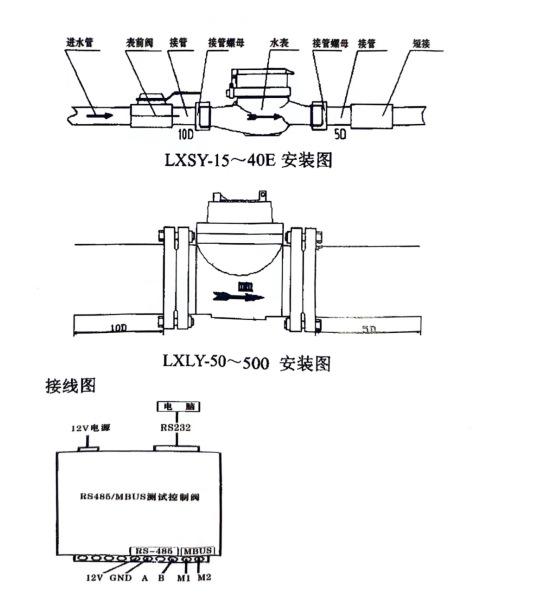

IX. Instalación y Diagrama de Cableado

Trece, Accesorio J

El medidor de agua de lectura directa y transmisión remota JY-15-40E viene con tubos de conexión, dos cada uno de tuercas de conexión y arandelas de sellado, y un manual de instrucciones.

El Medidor de Agua Woltmann Removible JY-50-300 viene con dos juntas cada uno y un manual de instrucciones.

Etiqueta de código de barras:
