Los termistores miden la temperatura utilizando la propiedad de que la resistencia de una sustancia cambia al cambiar la temperatura. La parte calentada del termistor (elemento sensor de temperatura) está hecha de finos hilos metálicos enrollados uniformemente alrededor de un esqueleto hecho de material aislante. Cuando hay un gradiente de temperatura en el medio medido, la temperatura medida es la temperatura promedio de la capa del medio dentro del rango del elemento sensor de temperatura.

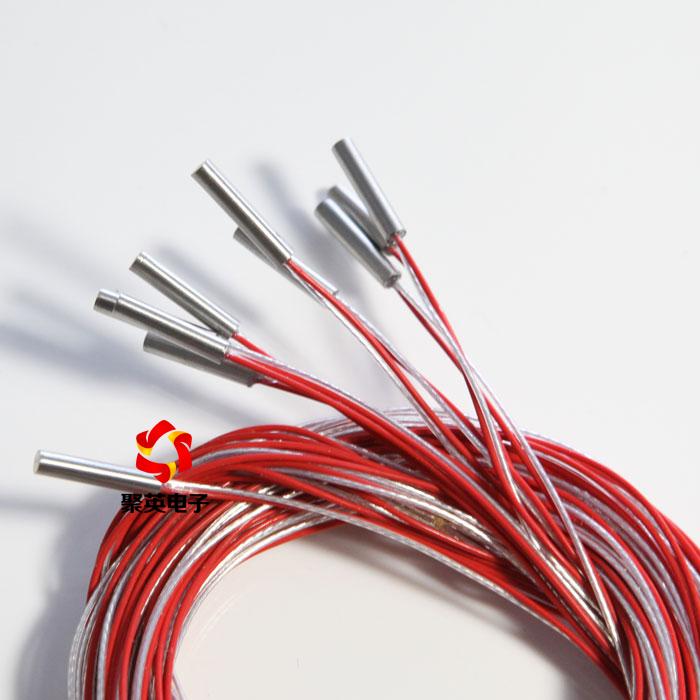

nombre:Resistencia al platino

Número de graduación:Pt100

Rango de medición de temperatura:-200~500℃/-50~100℃

Desviación permisible:Clase A ±(0.15+0.002∣t∣) ℃

Nivel B:±(0.30+0.005∣t∣) ℃

Tiempo de respuesta térmica

El tiempo de respuesta térmica es el tiempo requerido para que el cambio de salida de la resistencia térmica sea equivalente al 50% del cambio escalón bajo la acción de la temperatura escalón, y se expresa como τ0.5.

Resistencia térmica tiempo de respuesta térmica valor de referencia

Diámetro(mm)： Φ3 Φ4 Φ5 Φ6 Φ8

τ0.5(segundos): ≤3 ≤5 ≤8 ≤12 ≤18

Nota: Cuando el elemento blindado y el tubo protector exterior forman una termorresistencia blindada con vaina, el diámetro y el espesor de pared del tubo protector son mucho mayores que la funda blindada, por lo que el tiempo de respuesta térmica depende principalmente de la respuesta dinámica del tubo protector.

Resistencia de aislamiento a temperatura ambiente

Resistencia térmica, cuando la temperatura ambiente es 15-35°C, la humedad relativa no es superior al 80%, el voltaje de prueba es 10-100V (CC), la resistencia de aislamiento entre el electrodo y la funda exterior es > 100MΩ

Resistencia de aislamiento:

Temperatura ambiente ≥2000MΩ

Alta temperatura (500℃)≥300MΩ

Tipo de estructura de extremo de medición

Material del tubo de protección

Generalmente 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

Estándares de rendimiento del producto

Internacional: IEC751-1:1983

Nacional: JB/T8622-1997
