modelo |
unidad |

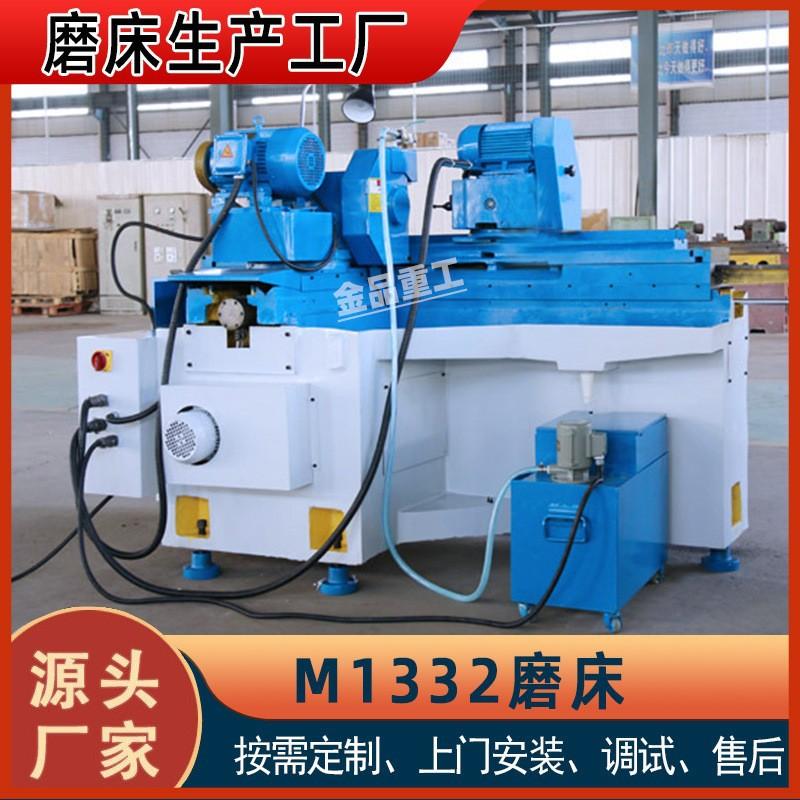

M1332/1000 |
|
Rango de diámetro de molienda |
mm |
8~320 |
|
Longitud de molienda |
mm |
1000 |
|
Peso de la pieza de trabajo |
kilogramo |
150 |
|
Centro alto |
mm |
180 |
|
Distancia entre centros superior |
mm |
1000 |
|
Movimiento del banco de trabajo |
mm |
2100 |
|
Ángulo de giro del banco de trabajo |
° |
3° en el sentido de las agujas del reloj |
|
Rango de velocidad de movimiento del banco de trabajo |
m/min |
0,1~4 |
|
Cantidad de rotación del volante del banco de trabajo |
mm |
6 |
|
Rango de velocidad del husillo del cabezal |
rpm |
28, 43, 73, 110, 184, 277 |
|
Especificaciones del orificio cónico del husillo del cabezal |
|
Morse n.° 4 |
|
Especificaciones del mandril del bastidor del cabezal |
mm |
165 (tres garras) |
|
Especificaciones del orificio cónico del manguito del contrapunto |
|
N°4 |
|
Cantidad de movimiento del manguito del contrapunto |
mm |
30 |
|
Movimiento del marco de la muela |
mm |
266 |
|
Movimiento rápido del bastidor de la muela abrasiva |
mm |
50 |
|
Soporte de muela manual-cantidad de rotación |
mm |
Grueso 2 fino 0.5 |
|
Volante del marco de la muela abrasiva - cantidad de movimiento de la rejilla |
mm |
Grueso 0.01 Fino 0.0025 |
|
Velocidad del husillo del bastidor de la muela de rectificar |
rpm |
1670 |
|
Especificaciones de la muela abrasiva (D×t×d) |
mm |
400*52*203 |
|
Velocidad máxima de la muela |
EM |
35 |
|
Flujo de la bomba de enfriamiento |
L/min |
25 |
|
Potencia del motor de la muela abrasiva |
kilovatio |
5.5 |
|
Probabilidad del motor del marco de la cabeza |
kilovatio |
1.1 |
|
potencia total |
kilovatio |
9 |
|
Dimensiones de la máquina herramienta (largo × ancho × alto) |
mm |
3100×1774×1665 |
|
Peso de la máquina |
kilogramo |
3700 |
