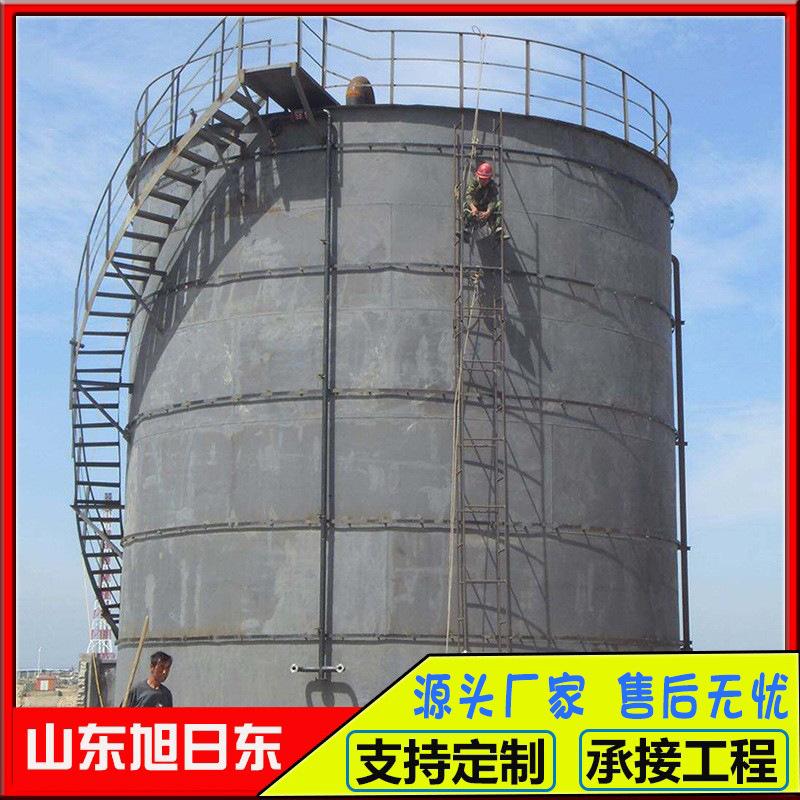

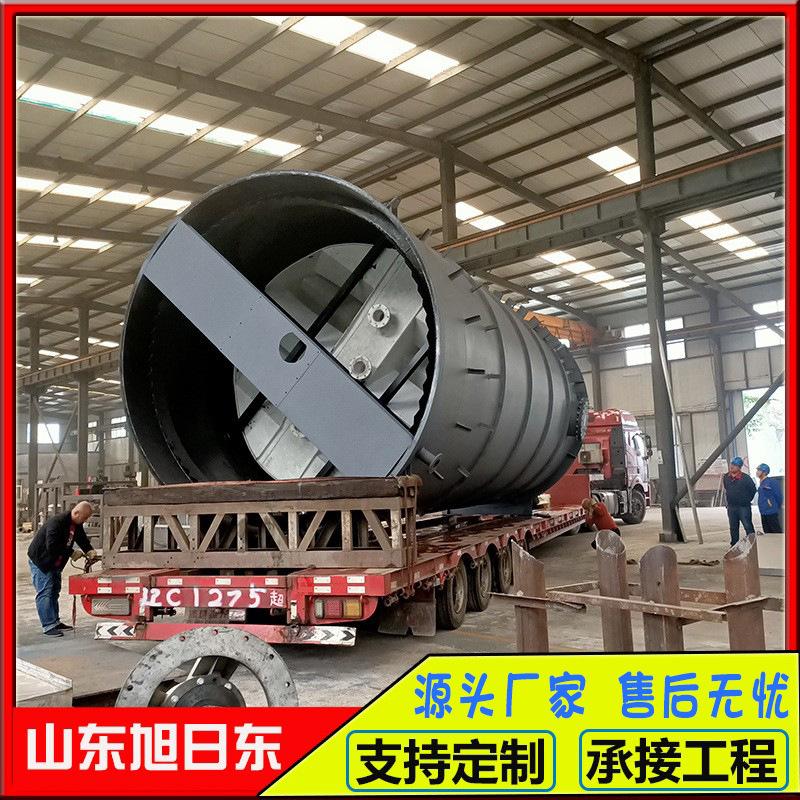

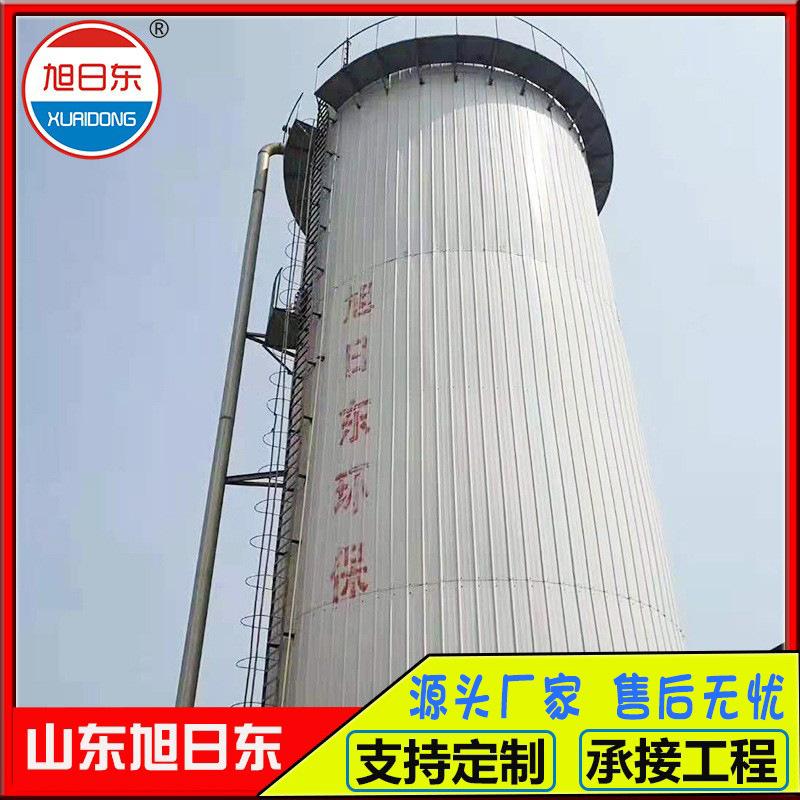

UASBTanque anaeróbicoLas aguas residuales se introducen en el fondo del reactor lo más uniformemente posible, y las aguas negras pasan hacia arriba a través del lecho de lodos que contiene lodo granular o lodo floculento. La reacción anaeróbica ocurre en el proceso de contacto entre las aguas residuales y las partículas de lodo. El biogás (principalmente metano y dióxido de carbono) producido en condiciones anaeróbicas causa circulación interna, lo cual es beneficioso para la formación y mantenimiento del lodo granular. Parte del gas formado en la capa de lodo se adhiere a las partículas de lodo, y los gases adheridos y no adheridos ascienden a la parte superior del reactor. El lodo que asciende a la superficie golpea el fondo del emisor de gas del reactor trifásico, causando que los flóculos de lodo con burbujas adheridas se desgasifiquen. Después de que las burbujas se liberan, las partículas de lodo se asientan en la superficie del lecho de lodos, y los gases adheridos y no adheridos se recogen en la cámara de recolección de gas del separador trifásico en la parte superior del reactor.
Equipo accesorio
1, Quemador de biogás residual
Generalmente no está permitido descargar el biogás excedente al aire para prevenir la contaminación atmosférica. Cuando efectivamente hay un exceso de biogás que no se puede utilizar, se puede instalar un quemador de gas excedente para quemarlo. El quemador debe instalarse en un área segura y debe tener una válvula y un arrestallamas instalados aguas arriba. El quemador de gas excedente es—El dispositivo de seguridad debe poder encender y apagar el fuego automáticamente. La distancia entre el quemador de gas residual y la tapa del digestor o el tanque de almacenamiento de gas debe ser generalmente de al menos15 metros, y debe instalarse en un área abierta que sea fácil de monitorear.
2, Aislamiento y equipo de calefacción
La digestión anaeróbica, como otros procesos de tratamiento biológico, se ve muy afectada por la temperatura, y los procesos anaeróbicos se ven aún más significativamente afectados por la temperatura. El rango de temperatura óptimo para la digestión anaeróbica mesófila varía de30～35℃, que se puede calcular en20℃y10℃Las tasas de digestión son aproximadamente30℃El valor máximo35%y12%Por lo tanto, la importancia de la calefacción y la conservación del calor es evidente. Si hay calor residual disponible en la fábrica o cerca, o si es necesario recuperar energía del agua de salida, es necesario instalar un intercambiador de calor.
3, equipo de monitoreo
Para mejorar la fiabilidad operativa de los reactores anaeróbicos, se deben instalar varios tipos de equipos e instrumentos de medición, como equipos de medición para controlar el flujo de entrada y la dosificación, ypHcontar(medidor de pH), medición de temperatura y otros instrumentos automáticos. Los equipos e instrumentos de medición automática son la base del control automático.UASBHay dos propósitos principales al monitorear el reactor. Uno es comprender las condiciones de entrada y salida para observar si el agua de entrada cumple con el diseño del proceso.;Otro propósito es controlar la operación de cada proceso y determinar si el proceso se está ejecutando normalmente.UASBLa particularidad del reactor requiere elementos de prueba adicionales, como ácidos orgánicos volátiles(VFA), alcalinidad y metano, etc. Sin embargo, estos dispositivos son equipo estándar, y algunos dispositivos son difíciles de formar medición y control en línea.
