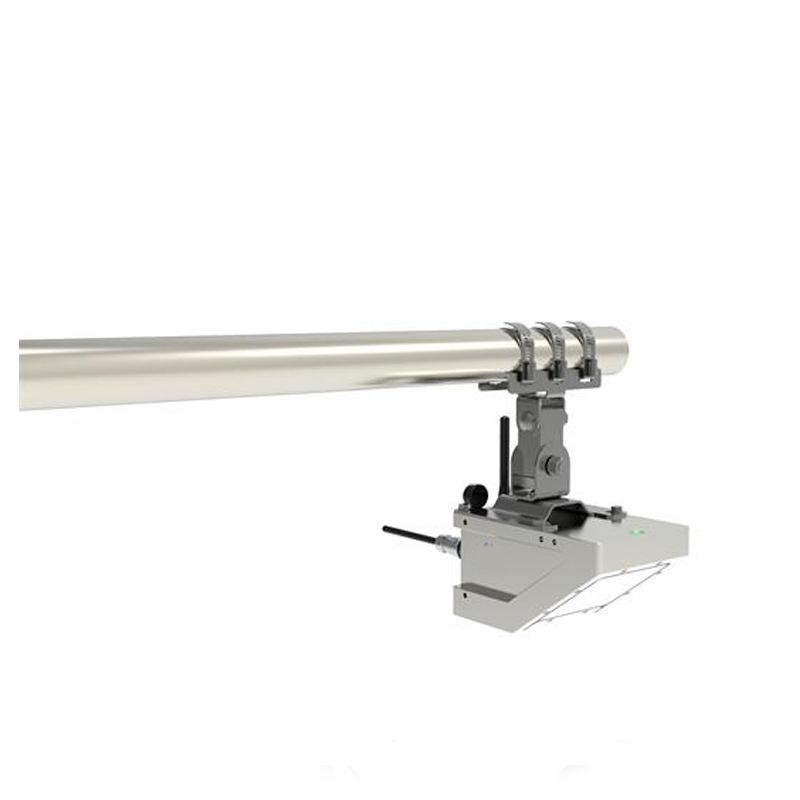

Medidor de Flujo Radar Integrado RD-600s-R

1. La medición sin contacto, combinada con el cálculo de parámetros seccionales del caudal, no se ve afectada por el viento, la temperatura, la neblina, los sedimentos, la materia flotante, etc.;

2. Adecuado para diversas condiciones de medición, puede generar datos de medición de velocidad de flujo, nivel de agua, caudal instantáneo y caudal acumulado;

3. Medición de flujo multipunto de matriz expandible, mediante la configuración de un conjunto de caudalímetros y múltiples conjuntos de velocímetros, para lograr la medición de flujo de secciones transversales anchas;

4. RTU incorporada, reduce la complejidad de la integración del sistema;

5. La aplicación móvil de soporte permite el mantenimiento y la depuración del equipo in situ, ahorrando el tiempo de trabajo del personal de instalación y mantenimiento;

6. Soporta actualización y mantenimiento remotos;

7. Nivel de protección IP68, diseño de protección contra conexión inversa interna, diseño de protección contra rayos incorporado;

8. Bajo consumo de energía, puede ser alimentado por energía solar, conveniente de instalar, sin mantenimiento.

RD-600s-R es un medidor de flujo de radar integrado basado en tecnología de microondas con transmisión de datos inalámbrica. Adopta tecnología de microondas plana para medir la velocidad de flujo y el nivel de agua de cuerpos de agua de forma no contactada, y calcula y emite el flujo transversal en tiempo real y el flujo acumulado según el modelo de algoritmo de software incorporado; se puede utilizar para la medición de flujo sin contacto en canales abiertos, ríos, canales de riego, redes de tuberías de drenaje subterráneo, alerta temprana de inundaciones y otras ocasiones.

El dispositivo tiene una unidad de adquisición y transmisión de datos RTU incorporada y se puede configurar a través de una aplicación móvil, lo que puede reducir significativamente la carga de trabajo de instalación y puesta en marcha en el sitio y mejorar la eficiencia de la implementación del proyecto; permite el mantenimiento remoto del caudalímetro, lo que puede ahorrar una cantidad significativa de tiempo y costos de mantenimiento.

Sistema de medición de flujo:

Principio de medición: Antena de matriz de microcinta planar CW+PCR

Modo de operación: Manual, Automático, Telemetría

Entorno aplicable: 24 horas, día lluvioso

Temperatura de trabajo: -30~80℃

Voltaje de operación: 3.5~4.35VDC, 7-32VDC (opcional)

Corriente de trabajo: Corriente en estado estacionario alrededor de 80 mA, carga de datos alrededor de 250 mA, estado de suspensión menos de 1 mA

Nivel de protección: IP68

Nivel de protección contra rayos: 6KV

Dimensiones externas: 160*100*80.2 (unidad mm)

Peso: menos de 1 kg

Sensor de velocidad por radar:

Potencia del radar: 100mW

Frecuencia de radar: 24 GHz

Rango de medición más amplio: 40m

Rango de velocidad: 0.03~20m/s

Precisión de medición de velocidad: 0.01m/s; ±1%FS

Ángulo de la antena: 12°

Dirección de medición: Identifica automáticamente la dirección del flujo, corrección de ángulo vertical incorporada

Medidor de Nivel por Radar:

Potencia del radar: 10mW

Frecuencia de radar: 60 GHz

Rango de medición: 0.2-7 metros

Precisión de medición: ±2mm / ±1mm

Ángulo de la antena: 8°

Sistema de transmisión de datos:

Método de transmisión de datos: RS485/ RS232 (reservado), 4~20mA, 433MHz (transmisión inalámbrica opcional), 4G, NB-IOT (opcional)

Áreas de aplicación:

Compuerta de embalse, red de tuberías subterráneas de agua, canal abierto, canal de riego, etc. medición de velocidad, nivel de agua o caudal

Asistir en operaciones de tratamiento de agua, como suministro de agua urbana, monitoreo de descargas de aguas residuales, etc.

Cálculo de flujo, monitoreo de entrada y salida, etc.
