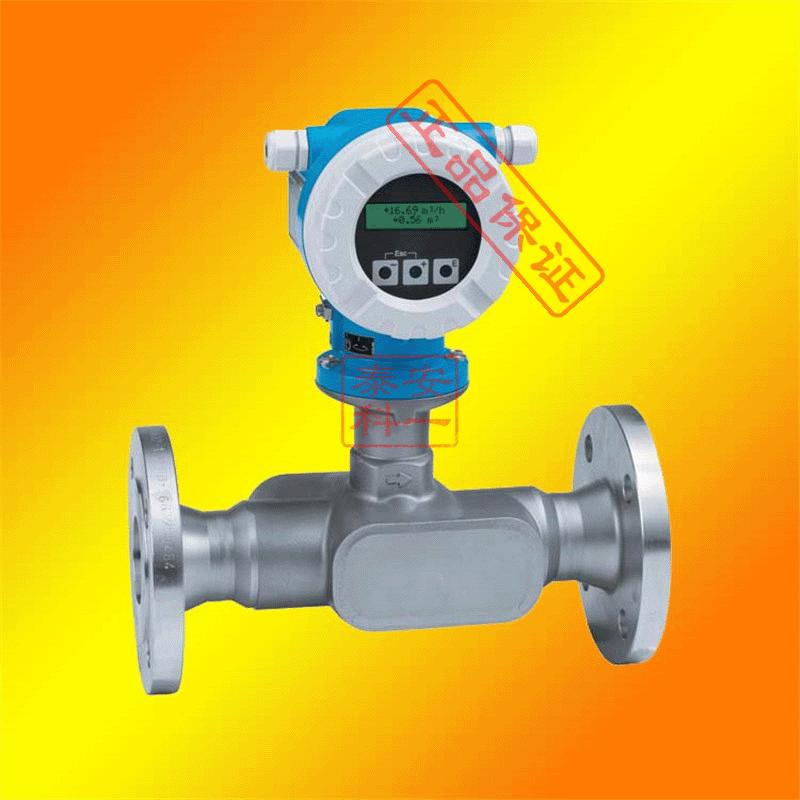

Caudalímetro másico tipo integrado o tipo separado caudalímetro de tubo recto único
El caudalímetro de tubo recto único de la serie Promass I es adecuado para medir medios de baja pérdida de presión y flujo lento. Utilizado en conjunto con el transmisor Promass 80 con operación por teclas, Promass80IPuede proporcionar una solución rentable en tales aplicaciones.
Ventaja
Equipos modulares y conceptos operativos para mayor eficiencia
Copia de seguridad de datos para mejorar la calidad del proceso
Medición de flujo multivariable integrada
Diseño de sistema de medición de tubo único equilibrado, buena resistencia a los golpes
Estructura robusta para proteger eficazmente el equipo del estrés de la tubería
No necesita secciones de tubería recta de entrada y salida, fácil de instalar
Áreas de aplicación
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| Diámetro nominal | DN 8…80 (5/16"…3") |
| Rango de medición | 0…180000 kg/h |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| Rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| Error de medición | Tasa de flujo másico: ±0.50% |
| forma de comunicación | CIERVO |
| PROFIBUS PA | |
| Señal de salida | Salida actual 4…20 mA |
| Salida de pulso/frecuencia | |
| Salida de estado | |
| señal de entrada | Entrada de estado |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA | |
| Nivel de protección | IP 67 (NEMA 4x) |
| Visualización/Operación | Pantalla in situ retroiluminada de dos líneas |
| Operación clave | |
| Ventaja | Sistema de medición equilibrado de un solo tubo, fuerte resistencia a las vibraciones |
| Puede medir múltiples parámetros variables simultáneamente: flujo másico, flujo volumétrico, densidad y temperatura | |
| Diseño simple y depuración fácil | |
| La medición no se ve afectada en absoluto por las propiedades físicas del fluido | |
| Menú de configuración rápida dedicado para depuración rápida en el sitio | |
| No es necesario considerar la longitud de las secciones de tubo recto delantera y trasera, fácil de instalar | |
| Gestión económica del ciclo de vida de la planta W@M |
líquido
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| Diámetro nominal | DN 8…80 (5/16"…3") |
| Rango de medición | 0…180000 kg/h |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| Error de medición | Tasa de flujo másico: ±0.15% |
| Caudal volumétrico: ±0.15% | |
| forma de comunicación | CIERVO |
| PROFIBUS PA | |
| señal de salida | Salida actual 4…20 mA |
| Salida de pulso/frecuencia | |
| Salida de estado | |
| señal de entrada | Entrada de estado |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA | |
| Nivel de protección | IP 67 (NEMA 4x) |
| Visualización/Operación | Pantalla in situ retroiluminada de dos líneas |
| Operación clave | |
| Ventaja | Sistema de medición equilibrado de un solo tubo, fuerte resistencia a las vibraciones |
| Puede medir múltiples parámetros variables simultáneamente: flujo másico, flujo volumétrico, densidad y temperatura | |
| Diseño simple y depuración fácil | |
| La medición no se ve afectada en absoluto por las propiedades físicas del fluido | |
| Menú de configuración rápida dedicado para depuración rápida en el sitio | |
| No es necesario considerar la longitud de las secciones de tubo recto delantera y trasera, fácil de instalar | |
| Gestión económica del ciclo de vida de la planta W@M |
densidad
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| temperatura ambiente | -20…+65°C (-4…+140°F) |
| Partes mojadas | titanio |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| señal de salida | Salida actual 4…20 mA |
| Pulso/Frecuencia | |
| Salida de estado | |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA |
El principio de medición de la fuerza de Coriolis es independiente de las propiedades físicas del fluido, como la viscosidad y la densidad.
Medición de flujo muy precisa de líquidos y gases como aceites, lubricantes, combustibles, gases licuados, agentes de limpieza, disolventes, medios estériles (plasma), alimentos y pinturas.
Temperaturas del fluido hasta +150 °C (+302 °F)
Presión de proceso hasta 100 bar (1450 psi)
Medición de caudal másico hasta 180 t/h (6615 lb/min)
Certificación de áreas peligrosas
ATEX, FM, CSA, TIIS
