SYD-0626A Máquina de Corte de Probetas de Mezcla Asfáltica

1. Diseño de guía lineal más husillo de bolas, estructura precisa. El avance de la hoja de sierra está controlado por un motor paso a paso, y la velocidad de corte se puede configurar digitalmente o ajustar digitalmente.

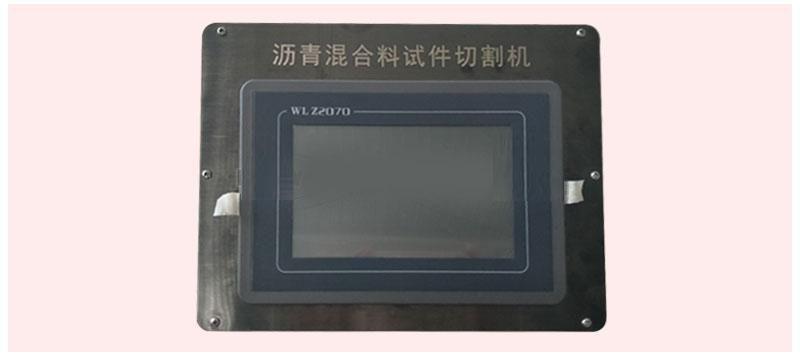

2、Pantalla LCD a color de 7 pulgadas, operación táctil, visualización de animación, interfaz intuitiva y fácil de usar.
3、Los especímenes cilíndricos y en forma de placa están diseñados con accesorios neumáticos dobles, que se pueden reemplazar fácilmente. Esto evita el fenómeno de fuerza de sujeción inestable durante la operación manual.
4、Diseño de fregadero doble de acero inoxidable, el agua de refrigeración circula dentro del equipo mediante una bomba, lo que puede eliminar la necesidad de tuberías de agua externas. El fregadero está equipado con un interruptor de nivel de líquido para alarma de bajo nivel de líquido.
5. El ancho de corte del espécimen es controlado por el programa, con una precisión de control de hasta 0.1 mm.
6、Proceso de operación de corte totalmente automático. El usuario solo necesita ingresar y seleccionar el tipo de espécimen, colocar el accesorio en la posición apropiada, y este equipo puede completar una serie de operaciones automáticas como corte automático de bordes, alimentación del espécimen, corte del espécimen y retorno de la hoja de sierra.
7. Equipado con un volante de entrada externo, el movimiento de izquierda a derecha de la hoja de sierra (eje X) y el movimiento hacia adelante y hacia atrás del soporte de la muestra (eje Z) se pueden operar manualmente a cualquier velocidad para posicionar rápidamente la muestra en el punto cero. También se puede utilizar para controlar manualmente el corte de la hoja de sierra.
8、Carcasa totalmente cerrada, límite de doble protección electromecánica, con una puerta de apertura ascendente con resorte neumático, el equipo es seguro y confiable.

La máquina cortadora de especímenes de mezcla asfáltica es una máquina cortadora de especímenes automática totalmente cerrada desarrollada para cortar especímenes cilíndricos estándar de mezcla asfáltica (Φ100-Φ155), especímenes de placa de 300*300 en otros tamaños requeridos para pruebas mecánicas de mezcla asfáltica. Cuenta con alta precisión, operación automatizada, seguridad y fiabilidad. También se pueden añadir otros accesorios de sujeción según las necesidades del usuario para cortar terrazo, piedra natural, productos de hormigón, cerámica, ladrillos refractarios y otros materiales no metálicos y tuberías. El instrumento adopta un equipo de control inteligente y software especialmente desarrollados, que pueden completar automáticamente el corte de especímenes cilíndricos y de placa de anchos especificados. La alimentación del espécimen está controlada por un motor paso a paso, lo que garantiza alta precisión, y la interacción persona-máquina es simple y fácil de usar.
Este equipo adopta un cuerpo totalmente cerrado, y la transmisión del eje X está compuesta por un husillo de bolas y guías lineales. La potencia del eje X es impulsada por un motor paso a paso de alta subdivisión, lo que resulta en un movimiento suave y alta precisión. La velocidad de avance de corte es totalmente ajustable digitalmente, lo que permite adaptarla a materiales de diferente dureza. El avance del espécimen del eje Z está compuesto por una mesa deslizante y un motor paso a paso con engranajes y un codificador de alta precisión. Después de establecer el ancho de corte del espécimen, el trabajo restante se completa automáticamente bajo control del programa. Tanto el eje X como el Z están equipados con interruptores de límite electrónicos y limitadores mecánicos, asegurando que no ocurran accidentes de seguridad incluso en caso de fallo del programa. El tanque interior está hecho de acero inoxidable 304 y presenta un diseño de doble tanque, lo que permite la circulación automática del fluido de corte (agua) sin necesidad de tuberías de agua externas.

1、Fuente de alimentación de trabajo: AC380V±10% (trifásica de cuatro hilos), 50HZ/60HZ
2. Temperatura ambiente: 5-45℃
3、Humedad relativa: <85%
4、Velocidad del husillo: 1450 r/min
5、Motor principal: 3KW (AC380*3)
6、Velocidad de corte: 0-999 mm/min ajuste digital
7、Caudal de la bomba: 4L/min
8、Espesor máximo de corte：150mm
9、Ancho máximo de corte: Valor estándar: 300 mm (con dispositivo automático instalado)
valor máximo zui: 400 mm (sin instalar accesorio automático)
10、Diámetro de la hoja de sierra：500mm
11、Entrada de fuente de aire requerida: 0.6-0.8MPa/20L (configuración estándar aleatoria)
12、Fuerza de sujeción del dispositivo neumático: Dispositivo cilíndrico: 150-180kg
Fijación de placa: 300-360kg
13、Precisión de corte: 0.3mm
14、Dimensiones generales：2300*1100*1400(mm)Peso bruto：600kg
