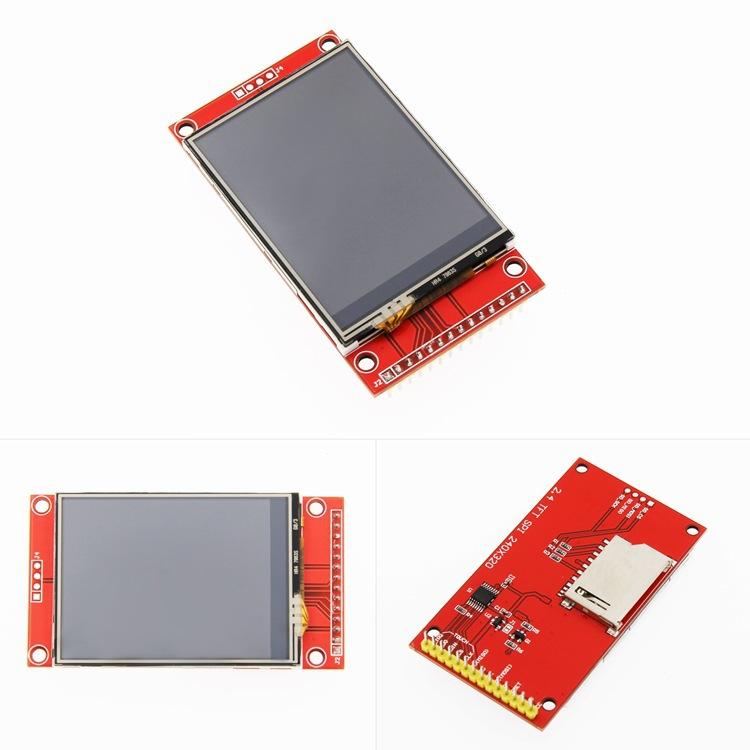

Módulo LCD SPI de 2.4 pulgadas Módulo TFT 240*320 ILI9341 ocupa al menos 4 IO
Precio por pieza incluyendo entrega a México
Variaciones
With touch
Without touch
Especificaciones del producto
Origen
China
Modelo
Other
Marca
Agoal (electronic)
Ámbito de aplicación
Other
Dimensión total
Other
Material
Other
Presupuesto
Without touch, With touch
Origen
China
Modelo
Other
Marca
Agoal (electronic)
Ámbito de aplicación
Other
Dimensión total
Other
Material
Other
Presupuesto
Without touch, With touch
Origen
China
Modelo
Other
Marca
Agoal (electronic)
Ámbito de aplicación
Other
Dimensión total
Other
Material
Other
Presupuesto
Without touch, With touch
Detalles del producto
El texto en las imágenes se puede traducir
Detalles WIKI
http://www.lcdwiki.com/zh/2.4inch_SPI_Module_ILI9341_SKU:MSP2402

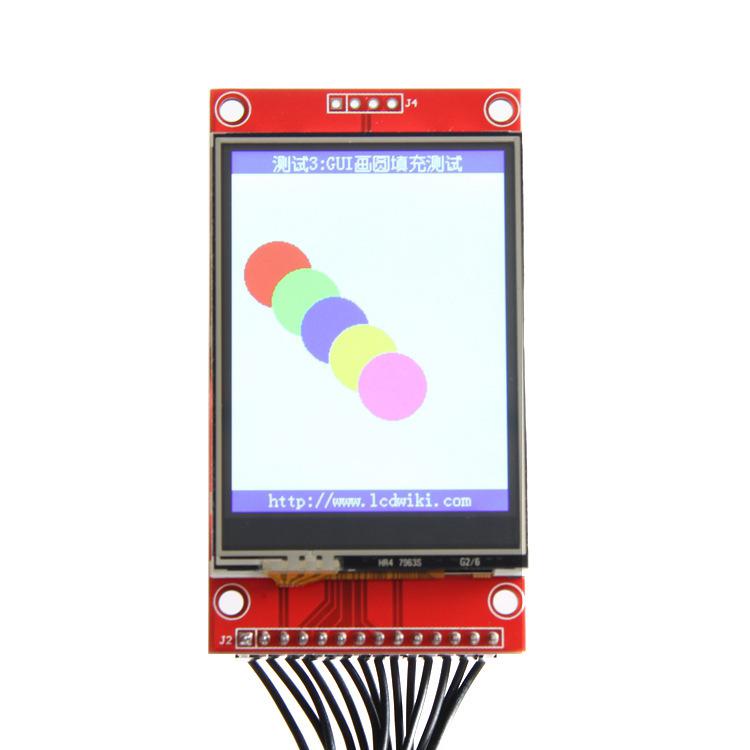

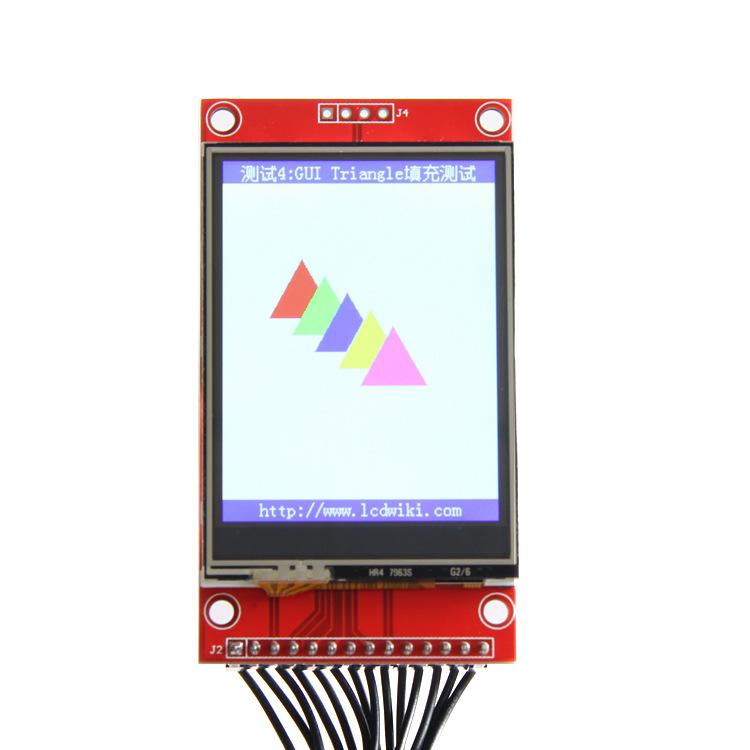

Descripción del Producto
- Pantalla a color de 2.4 pulgadas, admite pantalla a color RGB de 16 bits y 65K colores, colores de visualización ricos
- Resolución HD 320X240, función táctil opcional
- Al utilizar el bus serial SPI, solo se necesitan unas pocas E/S para iluminar la pantalla

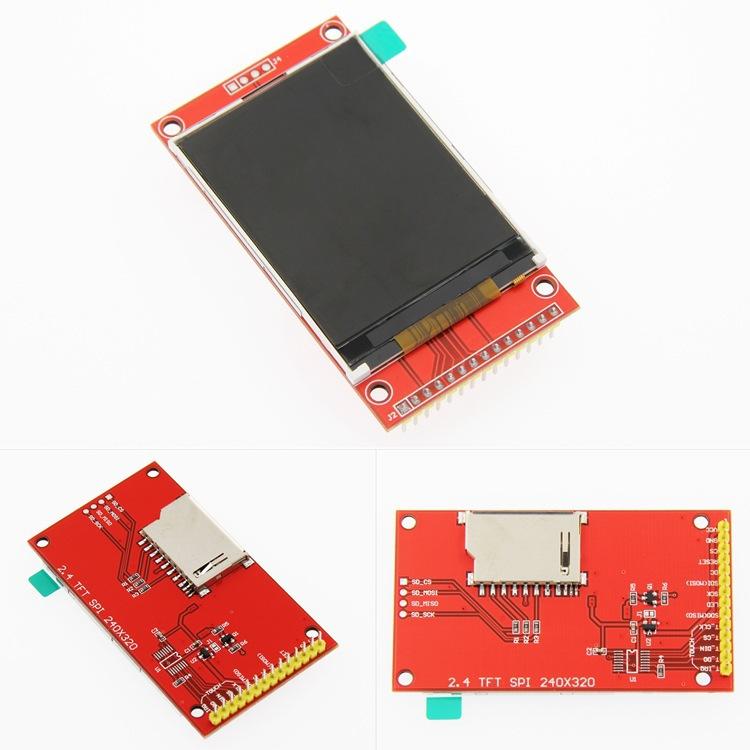

- Con ranura para tarjeta SD para facilitar la expansión de experimentos
- Proporciona abundantes programas de muestra
- Estándares de proceso de grado militar, operación estable a largo plazo.
- Proporcionar soporte tecnológico para el controlador subyacente
Parámetros del producto
| nombre | parámetro |
| Color de la pantalla | color RGB 65K |
| Código SKU | Con toque: MSP2402 |
| Sin contacto: MSP2401 | |
| tamaño | 2.4(pulgadas) |
| tipo | TFT |
| Chip controlador | ILI9341 |
| resolución | 320*240 (Píxel) |
| Interfaz del módulo | Interfaz SPI de 4 cables |
| Área de visualización efectiva (área AA) | 36.72x48.96(mm) |
| Tamaño de la placa base del módulo PCB | 77.18x42.72(mm) |
| Temperatura de funcionamiento | -20℃~70℃ |
| temperatura de almacenamiento | -30℃~80℃ |
| Voltaje de suministro VCC | 3,3 V ~ 5 V |
| Voltaje del puerto IO lógico | 3,3 V (TTL) |
| Consumo de energía | Aproximadamente 90 mA |
| peso del producto | 25(g) |

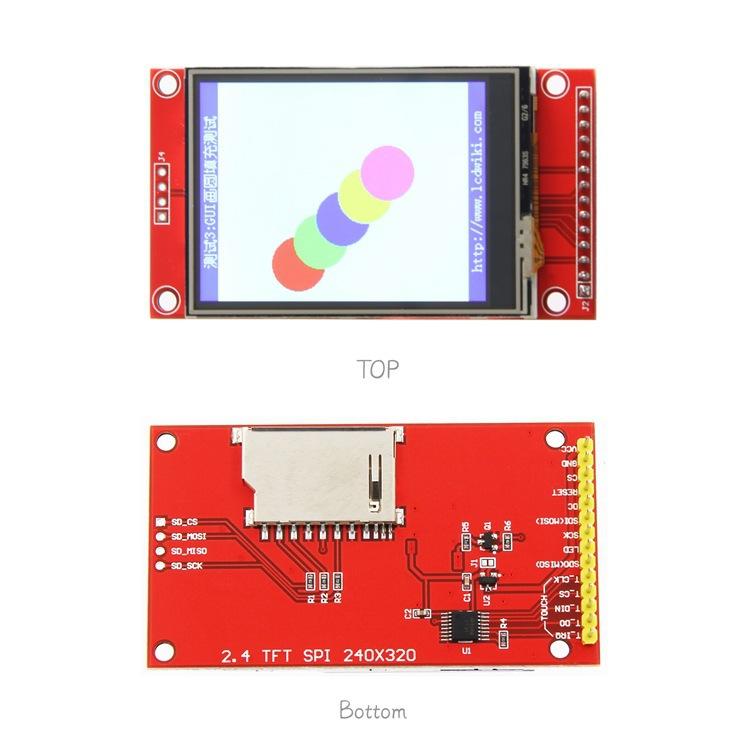

Definición de interfaz
| número de serie | Número PIN | ilustrar |
| 1 | VCC | Entrada de alimentación 5V/3.3V |
| 2 | Tierra | suelo |
| 3 | CS | Señal de selección de chip LCD, habilitación de nivel bajo |
| 4 | REINICIAR | Señal de reinicio de LCD, reinicio de nivel bajo |
| 5 | CC/RS | Señal de selección de registro/datos en pantalla LCD, nivel bajo: registro, nivel alto: datos |
| 6 | SDI(MOSI) | Señal de datos de escritura del bus SPI |
| 7 | SCK | Señal de reloj del bus SPI |
| 8 | CONDUJO | Control de luz de fondo, se enciende el nivel alto, si no se necesita control, conecte 3,3 V y continúe encendido |
| 9 | SDO(MISO) | Señal de datos de lectura del bus SPI, si la función de lectura no es necesaria, puede dejarse sin conectar |
| (El siguiente es el cableado de la línea de señal de la pantalla táctil. Si no se requiere la función táctil o el módulo en sí no tiene función táctil, se puede dejar sin conectar.) | ||
| 10 | T_CLK | Señal de reloj del bus SPI táctil |
| 11 | T_CS | Señal de selección de chip de pantalla táctil, habilitación en nivel bajo |
| 12 | T_DIN | Entrada de bus SPI táctil |
| 13 | T_DO | Salida de bus SPI táctil |
| 14 | T_IRQ | Señal de interrupción de pantalla táctil, nivel bajo cuando se detecta un toque |
Documentación del producto
- Manual de usuario del módulo SPI de 2.4 pulgadas
- Especificación TFT de 2.4 pulgadas

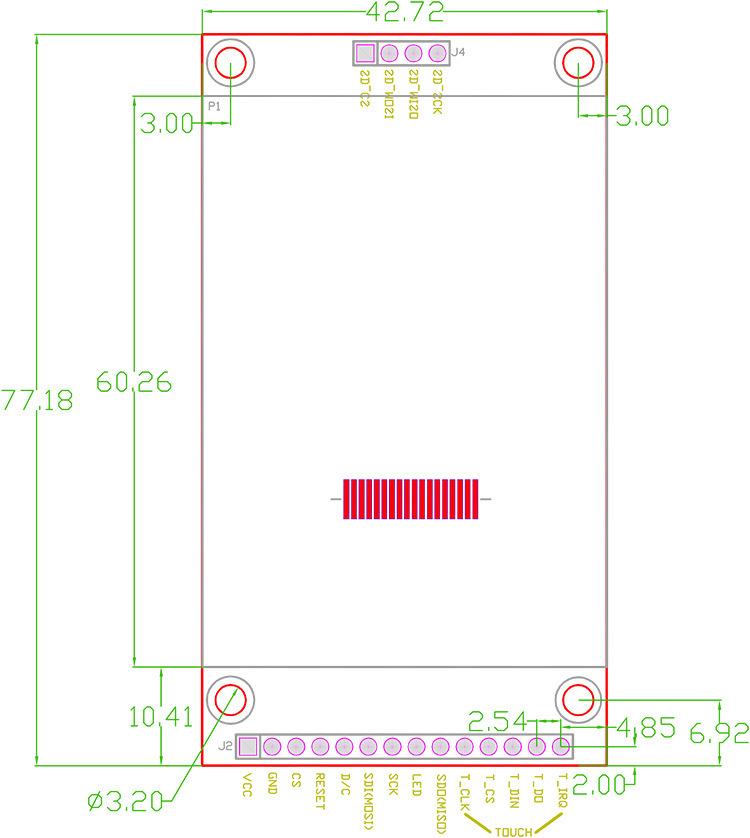

- Dibujo dimensional del módulo SPI de 2.4 pulgadas
- Esquema del módulo SPI de 2.4 pulgadas
- Hoja de datos del CI controlador ILI9341
