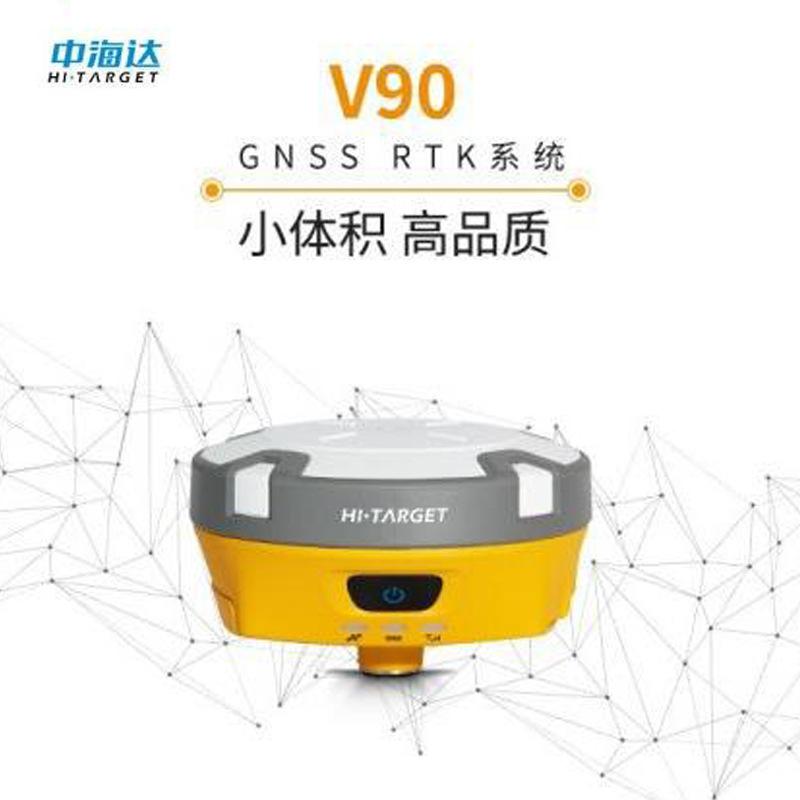

Sistema RTK GNSS Hi-Target V90

Sistema GNSSRTK——¡Nace el sistema GNSSRTK Hi-Target V90! Recopilando tecnología, integra el proceso de levantamiento complejo y engorroso en un instrumento más portátil y de rendimiento superior, brindando una experiencia de trabajo relajada y agradable.



Ventajas de rendimiento

El sistema GNSS RTK V90 de nueva generación de Hi-Target, que encarna la distintiva búsqueda profesional de la gente de Hi-Target, en términos de configuración de rendimiento, adopta una estructura de aleación de magnesio, admite medición de inclinación, utiliza conexión inalámbrica WiFi, distancia de control de hasta 100 metros; radio transceptor de 5W incorporado, mayor rango de operación. Además, equipado con una nueva generación de computadora de mano Android robusta de cuatro núcleos, preinstalada con el software de topografía profesional Hi-Survey, ¡permitiéndole disfrutar de la cómoda experiencia de trabajo que brinda la calidad profesional en todo momento!

1、Diseño de apariencia completamente nuevo, estructura de aleación de magnesio, volumen más portátil, peso más ligero, calidad superior;

2. Sistema operativo Linux, potente;

3. Transceptor incorporado, maximizando la eficiencia laboral y reduciendo la intensidad del trabajo;

4、8G/16G de espacio de almacenamiento incorporado, puede admitir tarjeta SD de 32G;

5、Admite conexión Bluetooth y WIFI de larga distancia

6. Admite burbujas electrónicas, asegurando mayor precisión,

7、Nueva generación de dispositivo portátil Android totalmente robusto, resistente, con batería de larga duración, cumple con el uso en diversos entornos;

8、Admite medición de inclinación, no requiere centrado, para obtener coordenadas correctas.

9、El software de medición Hi-Survey de nueva generación tiene representaciones gráficas más ricas, mejorando la eficiencia del trabajo.

10、La operación NFC simple y conveniente facilita y agiliza su medición.



Accesorios

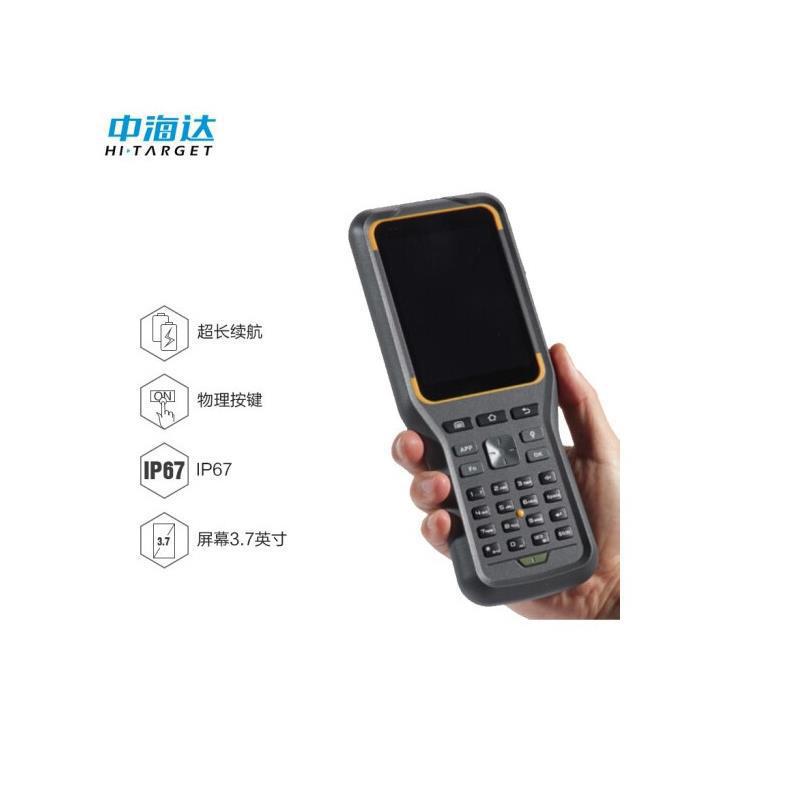

Nuevo iHand30 portátil totalmente robusto

iHand30 Robusto de Mano——¡Recolección de Datos Profesional Android! Cambiando el pensamiento de diseño anterior de Hi-Target, innovación audaz, atendiendo a las necesidades del cliente y manteniéndose al día con las tendencias actuales de la topografía! Usando una carcasa de material completamente nueva, adoptando un concepto de diseño ergonómico, el diseño de teclado completo + pantalla táctil le permite elegir el modo de entrada a voluntad!

Adopta sistema operativo versión Android 6.0, procesador de 4 núcleos de 1.5GHz, pantalla táctil a color para exteriores de grado profesional de alto brillo de 3.7 pulgadas, almacenamiento incorporado de 2GB RAM + 16GB ROM, soporta almacenamiento extendido SD de hasta 128G; función de anotación de cámara de alta definición de 8 megapíxeles; pantalla táctil capacitiva multipunto, con lápiz óptico, se puede usar con varios guantes en invierno; capacidad de batería de 5200 mAh, se puede extraer fácilmente, soporta carga rápida, tiempo de trabajo prolongado > 15 horas; ¡soporta función de doble SIM doble espera! ¡puede realizar transmisión de video inalámbrica y función de videollamada! operación de alta estabilidad, ¡use con confianza!

Características:

>Diseño ergonómico, más cómodo

>Configuración de hardware potente, funciona más fluidamente

>Pantalla claramente visible a la luz del sol

>Nuevo método de entrada de teclado físico, la entrada es más eficiente

>Doble selección de WiFi y móvil celular para acceso a internet

>Interfaz USB Tipo C, soporta función OTG

>Admite carga rápida, ¡carga durante 1 hora y trabaja por una tarde!



Parámetros de Mano iHand30
Configuración del sistema	Sistema operativo	Sistema operativo Android 6.0
	procesador	1.5G, procesador de 4 núcleos
	almacenamiento	2GB RAM+16GB ROM；soporta tarjeta de almacenamiento T-Flash, soporta hasta 128GB
	espectáculo	Pantalla táctil capacitiva a color de alta luminosidad para exteriores de 3.7 pulgadas
	ingresar	Teclado físico completo, método de entrada de teclado físico personalizado profesionalmente
Características GNSS	posición	Antena GNSS integrada, soporta GPS, GLONASS, AGPS; 20 canales
Configuración de comunicación	móvil celular	Soporte de red completa 4G incorporado, doble SIM doble en espera
	Wi-Fi	IEEE 802.11b/g/n,Wapi,AP
	Bluetooth	Bluetooth incorporado (2.1+4.0)
	NFC	Admite NFC Flash Connect
	USB	Interfaz USB Tipo C, soporta función OTG
Rendimiento de Potencia	Batería incorporada	Batería de litio extraíble 3.7V/5200mAh, admite carga rápida
	Horario de funcionamiento	Una sola batería puede funcionar continuamente durante 15 horas[1]
Aplicación de funciones	Cámara	Cámara integrada de 8 megapíxeles (con flash)
	destello	Flash LED de alta luminosidad
	micrófono	Micrófono incorporado, con función de anotación de voz
	Audio	Admite conector de audio de 3.5 mm
	sensor	Sensor de gravedad, brújula electrónica, barómetro, sensor de luz, giroscopio
Propiedades físicas	tamaño	Largo 208mm×Ancho 83mm×Grosor 24mm
	peso	0.44kg (incluyendo batería)
	temperatura	Temperatura de operación: -20℃～+55℃; Temperatura de almacenamiento: -30℃～+65℃
	A prueba de polvo, impermeable y a prueba de golpes	IP67；Resistencia a caídas de 1.2 metros
Nota:[1] El tiempo de trabajo de la batería está relacionado con el entorno de trabajo, la temperatura de trabajo y la vida útil de la batería.



Aplicaciones industriales

◆Disposición de la Construcción

Las ricas funciones de diseño de puntos y líneas, complementadas con guía de operación gráfica, le ahorran más costos en la construcción de ingeniería.

◆Transporte de Energía Eléctrica

Funciones convenientes de búsqueda de dirección de potencia, medición de distancia, cálculo de ángulo; funciones integrales y prácticas de levantamiento y diseño de autopistas, estacado central, medición de estacas laterales, medición de perfil longitudinal y transversal

◆Aplicación CORS

Para aplicaciones que utilizan el sistema CORS, solo se necesita una estación móvil RTK para recibir señales diferenciales CORS para todas las operaciones, como recopilación de datos y replanteo de construcción.

◆Construcción de sitios web CORS

HD-CORS integra los muchos años de tecnología madura de construcción de estaciones de Hi-Target, y tiene las ventajas de operación estable y larga distancia de transmisión. Es la solución de elección para sistemas urbanos de estaciones de referencia continua.

◆Medición de control

Inversión única, funciones múltiples, la precisión de medición estática de doble frecuencia de iRTK cumple con cualquier requisito de medición de control, y con un software maduro de procesamiento de datos profesional, puede ayudarle a completar diversas tareas de medición de control de alta precisión.

◆Recolección de datos

Software de operación portátil para diseño de sistemas SIG, función de codificación flexible, para satisfacer sus necesidades de recolección de datos de campo rápida y eficiente.

◆Medición en agua

Con el levantamiento marino autoritativo de Hi-Target Surveying, el software de cartografía marina y el ecosonda, el trabajo de levantamiento topográfico submarino se puede lograr fácilmente, cambiando el modo de operación tradicional de levantamiento sobre el agua.

◆Posicionamiento de Construcción (en agua)

Con el software de posicionamiento para construcción marina de Hi-Target, el sistema iRTK le ayuda a completar con precisión el vertido de rocas, la colocación de tuberías, el hincado de pilotes y otras tareas de ingeniería marina, cumpliendo con los requisitos especiales de los proyectos offshore.



Parámetros técnicos

Configuración del sistema

Sistema operativo: sistema operativo Linux

Tiempo de inicio: 3S

Almacenamiento de datos: Memoria integrada de 16G, admite expansión de tarjeta SD de hasta 32G

Configuración GNSS

Núcleo del sistema: Adopta núcleo de sistema multi-estrella

Número de canales: 220

BDS：B1、B2、B3

GPS：L1C/A、L1C、L2C、L2E、L5

GLONASS：L1C/A、L1P、L2C/A、L2P、L3

GALILEO:GIOVE-A y GIOVE-B、E1、E5A、E5B

SBAS：L1C/A、L5

QZSS、WAAS、MSAS、GAGAN

Formato de salida: ASCII:NMEA-0183, código binario

Frecuencia de salida de posicionamiento: 1Hz~50Hz

Soporte Diferencial: CMR, RTCM2.X, RTCM3.0, RTCM3.2

Soporte de formato estático: GNS, datos estáticos en formato dual Rinex

Precisión[1]

Precisión del posicionamiento RTK: Horizontal: ±(8+1×10⁻⁶D)mm (D es la distancia entre los puntos medidos)

Elevación: ±(15+1×10⁻⁶D)mm (D es la distancia entre puntos medidos)

Precisión de posicionamiento estático: Plano: ±(2.5+0.5×10¯6D)mm (D es la distancia entre puntos medidos)

Elevación: ±(5+0.5×10¯6D)mm (D es la distancia entre los puntos medidos)

Precisión de posicionamiento DGPS: Precisión horizontal: ±0.25m+1ppm;

Precisión de elevación: ±0.50m+1ppm

Precisión de posicionamiento SBAS: 0.5m

Tiempo de inicialización: <10 segundos

Inicialización: >99.99%

Medición de inclinación: dentro de 30°: ≤3cm

Comunicación integrada

Comunicación de red completa 4G integrada

TDD-LTE、FDD-LTE、TD-SCDMA、WCDMA、EDGE、GPRS、GSM

Comunicación WiFi: punto de acceso y modo cliente 802.11b/g, puede proporcionar servicio de punto de acceso WiFi

Comunicación Bluetooth

Transceptor incorporado:

Potencia: 1W/2W/5W ajustable, Banda de frecuencia: 403MHz-473MHz

Tasa de transmisión: 19.2kbps/9.6kbps ajustable, Número de canales: 116 bandas de frecuencia ajustables

Radio externa

Potencia: 5W/10W/20W/30W ajustable, Banda de radio: 450MHz-470MHz

Tasa de transmisión: 19.2kbps/9.6kbps ajustable, Número de canales: 116 bandas de frecuencia ajustables

interfaz de usuario

Panel: Un solo botón

Luces indicadoras: 3 luces LED: luz de satélite, luz de comunicación, luz de encendido

Aplicación avanzada

tecnología inteligente de equilibrio iPOWER, LBS, NFC

Servicios Inteligentes: Transmisión de Voz, Guía de Voz, Autoverificación de Funciones, Voz DIY

Servicio remoto: Actualización remota, Registro remoto, Descarga remota de datos

Propiedades físicas eléctricas

Batería: Batería de litio de alta capacidad 5000mAh/pieza (2 piezas), extraíble

Estación móvil de red de batería única tiempo de trabajo continuo superior a 10 horas[2]

Voltaje de entrada: CC 6~28VCC, con protección contra sobredescarga

Tamaño: Φ159mm×77.5mm

Peso: ≤1.2kg (incluyendo batería)

Consumo de energía: 4.2W

Material: La carcasa utiliza material de aleación de magnesio

Características ambientales

A prueba de polvo e impermeable: IP68, puede soportar la inmersión temporal bajo 2 metros de agua, evita la entrada de polvo

A prueba de caídas: Soporta caídas de 3 metros

Humedad relativa: Anticondensación

Temperatura de operación: -45℃~75℃

Temperatura de almacenamiento: -55℃~85℃

Nota:

[1] La precisión de la medición se ve afectada por varios factores, incluyendo la geometría de los satélites, el número de satélites, el tiempo de observación, la efemérides de los satélites, las condiciones ionosféricas y el multicamino.

[2] El tiempo de trabajo de la batería está relacionado con el entorno de trabajo, la temperatura de trabajo y la vida útil de la batería.

Los parámetros técnicos anteriores están sujetos al producto real. Si hay algún cambio, no notificaremos por separado.
