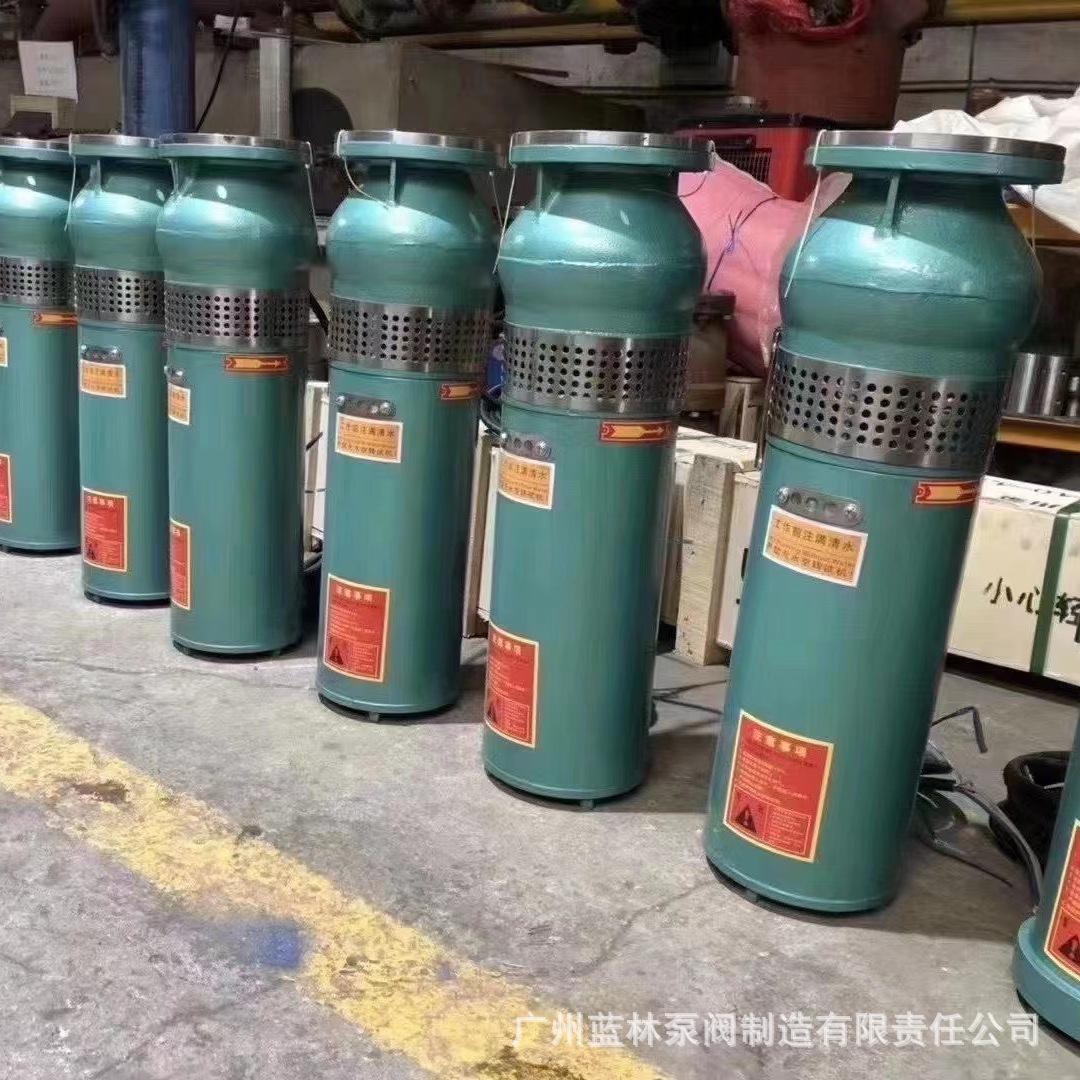

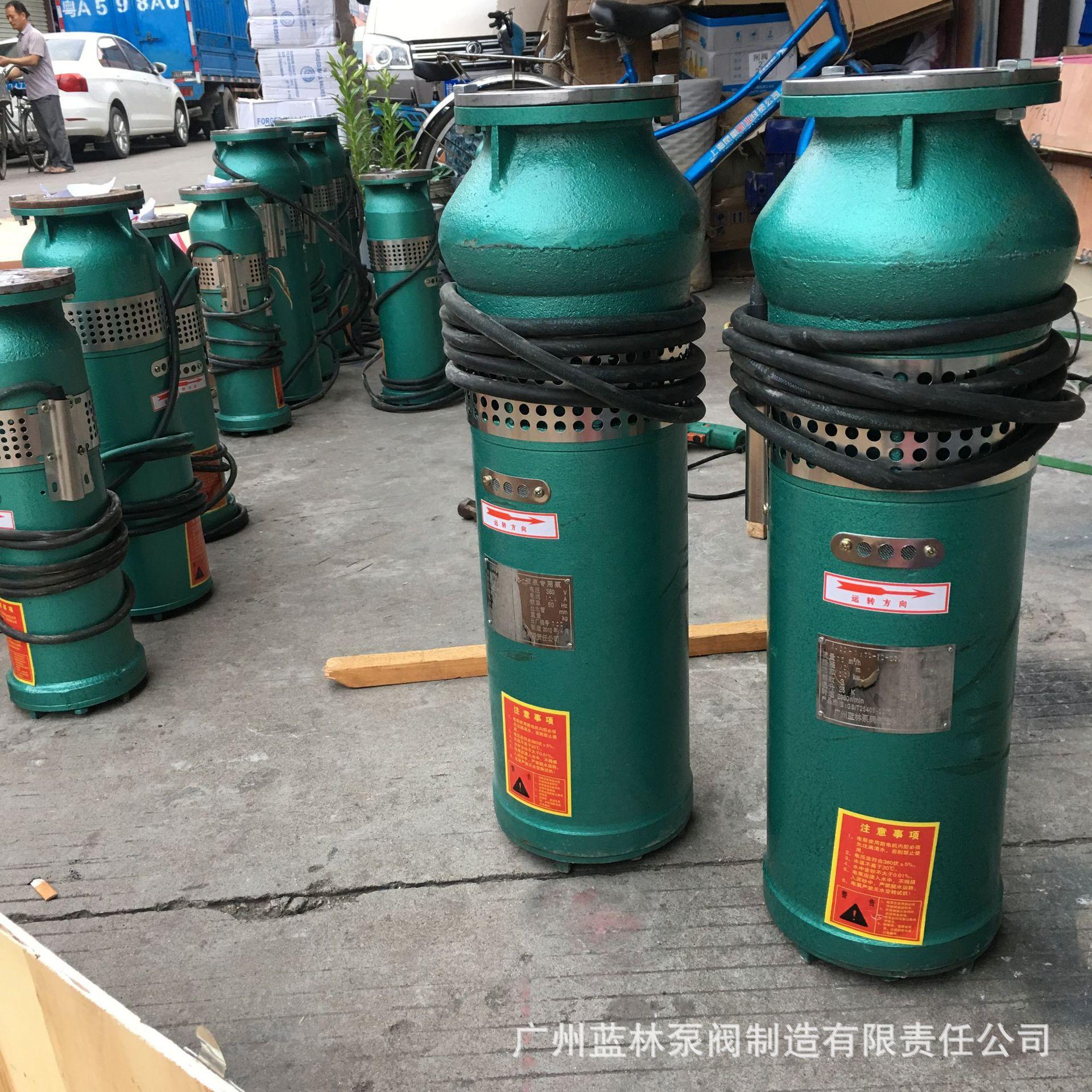

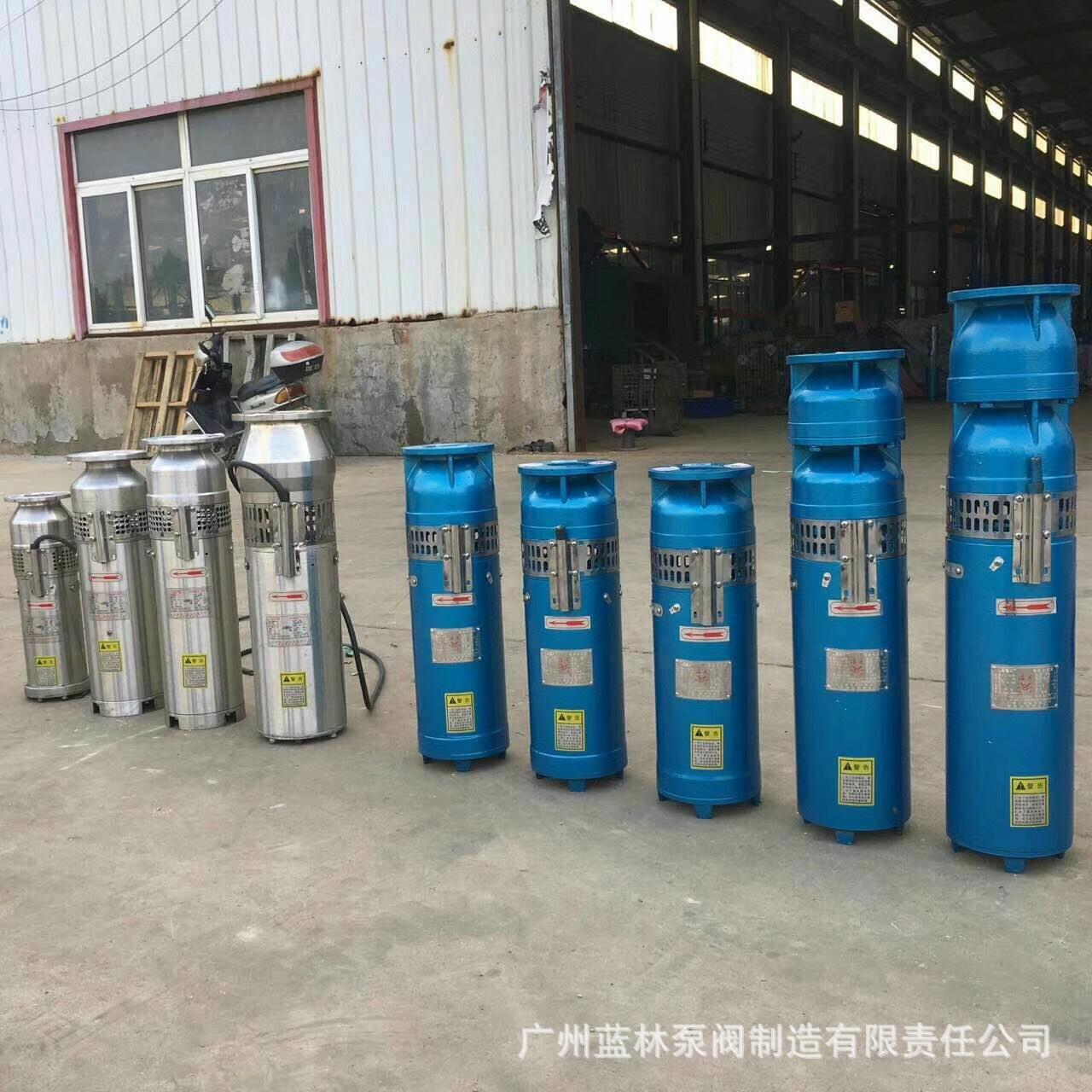

1. Descripción general del producto
Las bombas eléctricas sumergibles pequeñas QY/QS/QSP están compuestas por motores llenos de aceite/agua y bombas de diferentes materiales. La estructura superior de la bomba y la bomba y el motor están conectados directamente en el mismo eje. Para bombas de alta elevación de más de 90 metros, también se utiliza una válvula de retención reductora de presión para asegurar que la bomba eléctrica se apague. Las bombas eléctricas sumergibles serie QY/QS/QSP marca Lanlin están optimizadas por computadoras electrónicas, con excelente rendimiento y tecnología de fabricación. Sus características son: la bomba de agua y el motor están integrados, son confiables, eficientes, simples de instalar y fáciles de mover. Es un equipo ideal para suministro y drenaje de agua en áreas rurales, empresas industriales y mineras, construcción urbana, construcción de ingeniería, suministro de agua a gran altura y plantas de agua, fuentes y paisajes, etc. Es especialmente adecuado para drenaje general de minas subterráneas, suministro de agua a gran altura en áreas urbanas, toma de agua para compañías de agua urbanas y riego y drenaje rural. Los usuarios pueden seleccionar modelos adecuados y gabinetes de control y protección correspondientes o arrancadores integrados manuales y otros dispositivos de protección según las condiciones aplicables.
2. Significado del modelo
Ejemplo: QY /QS/QSP65 – 25 – 7.5
QY/QS/QSP: Bomba sumergible Lanlin
6 5: Caudal nominal (m3/h)
2 5 : Altura nominal (m)
7.5: Potencia nominal (kW)

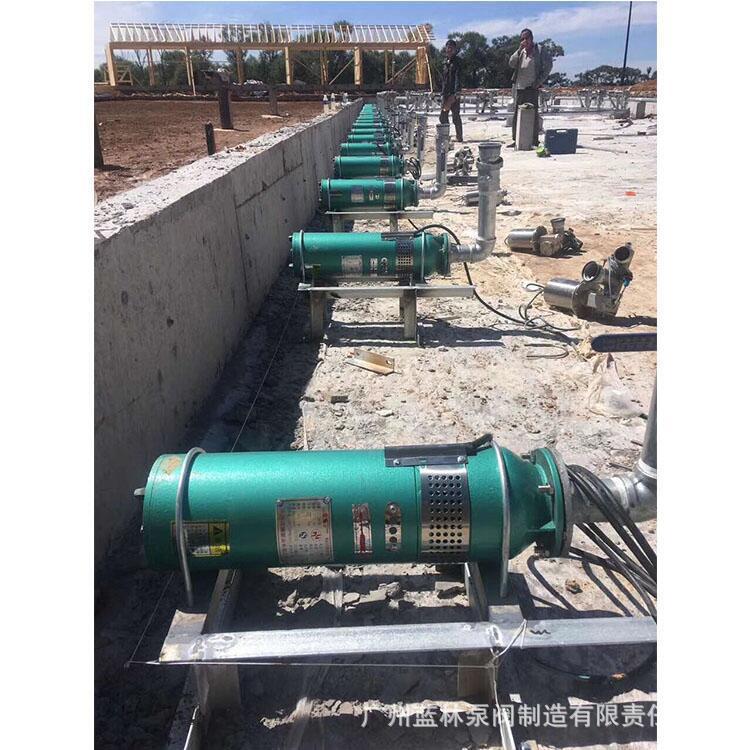

3. Lugares aplicables
Las bombas eléctricas sumergibles pequeñas QY/QS/QSP se pueden utilizar ampliamente en muchos campos de la economía nacional debido a su rendimiento aplicable.
(1) Riego y drenaje agrícola;
(2) El agua se bombea desde pozos subterráneos, se distribuye desde torres de agua y se obtiene de compañías de agua urbanas.
(3) Drenaje después de la lluvia y prevención de inundaciones en zonas bajas;
(4) Abastecimiento de agua para edificios urbanos de gran altura;
(5) Especialmente adecuado para el suministro de agua y drenaje de empresas industriales y mineras en general y para la construcción urbana.
(6) Escenario de fuente, etc.
Cuatro,QY/QS/QSPCondiciones aplicables
(1) Transportar agua limpia y otros líquidos con propiedades físicas y químicas similares al agua limpia;
(2) La temperatura del agua no excede los 40°C;
(3) El valor de pH de la calidad del agua está dentro del rango de 5.5-8.5;

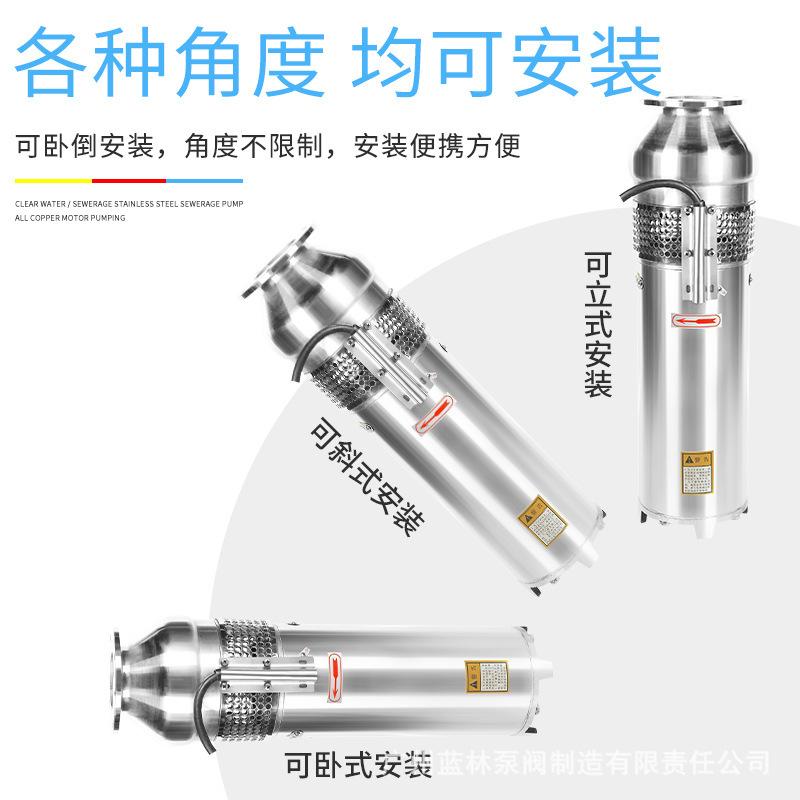

(4) La profundidad de inmersión de la bomba eléctrica está entre 0.5 y 3 metros, y no más de 5 metros;
(5) El contenido de arena o sólidos insolubles en el agua no excede el 0.1%;
(6) Si la calidad del agua no cumple con las condiciones anteriores, el usuario puede realizar un pedido especial a nuestra fábrica para satisfacer las condiciones de uso.
5. Introducción al principio estructural
QY/QS/QSPLa pequeña bomba eléctrica sumergible consta de cuatro partes: motor, sello, bomba de agua y control. La bomba de agua y el motor están conectados coaxialmente y presentan una estructura compacta.
1. Parte del motor
El motor está ubicado en la parte inferior de la bomba eléctrica. Es un motor vertical de inducción de jaula de ardilla trifásico. La cavidad interna del motor está llena de aceite mecánico No. 5 para facilitar la disipación de calor, la refrigeración del devanado del motor y la lubricación de los cojinetes. El motor es de aislamiento Clase B. La cubierta inferior, la sección de entrada de agua de la cámara de aceite y la caja de salida están hechas de hierro fundido. El cable de alimentación utilizado por el motor es tipo YZW u otros tipos de cables con rendimiento equivalente.
El motor tiene nuevas ideas en estructura. Se cambia la estructura tradicional de colocar piezas de expansión de goma en la parte inferior de la cavidad del motor para ajustar la presión en la cavidad del motor. Se controla la cantidad de inyección de aceite de la cavidad del estator del motor, y se deja una cierta cavidad en la parte superior de la cavidad del estator del motor para ajustar la presión en la cavidad del motor. Esta nueva estructura es más confiable que la estructura tradicional. La placa de terminales del motor también utiliza el producto patentado de nuestra fábrica, que es más confiable que la placa de terminales tradicional.
2. Parte de sellado
El sello dinámico está ubicado en la cámara de aceite compuesta por la sección de entrada de agua y la cubierta del extremo superior en la extensión del eje del motor. Adopta una estructura de sello mecánico desequilibrado de doble extremo. El primer par de módulos de sellado está hecho de aleación dura, y el segundo módulo de sellado está hecho de cerámica. El sello mecánico tiene buen rendimiento como resistencia al desgaste y resistencia a altas temperaturas, larga vida útil y buen efecto de sellado. El sello estático está ubicado en la junta del tapón de cada parte de la bomba eléctrica, y adopta un anillo de sellado de goma resistente al aceite tipo "O".
3. Pieza de bomba de agua marca Lanlin

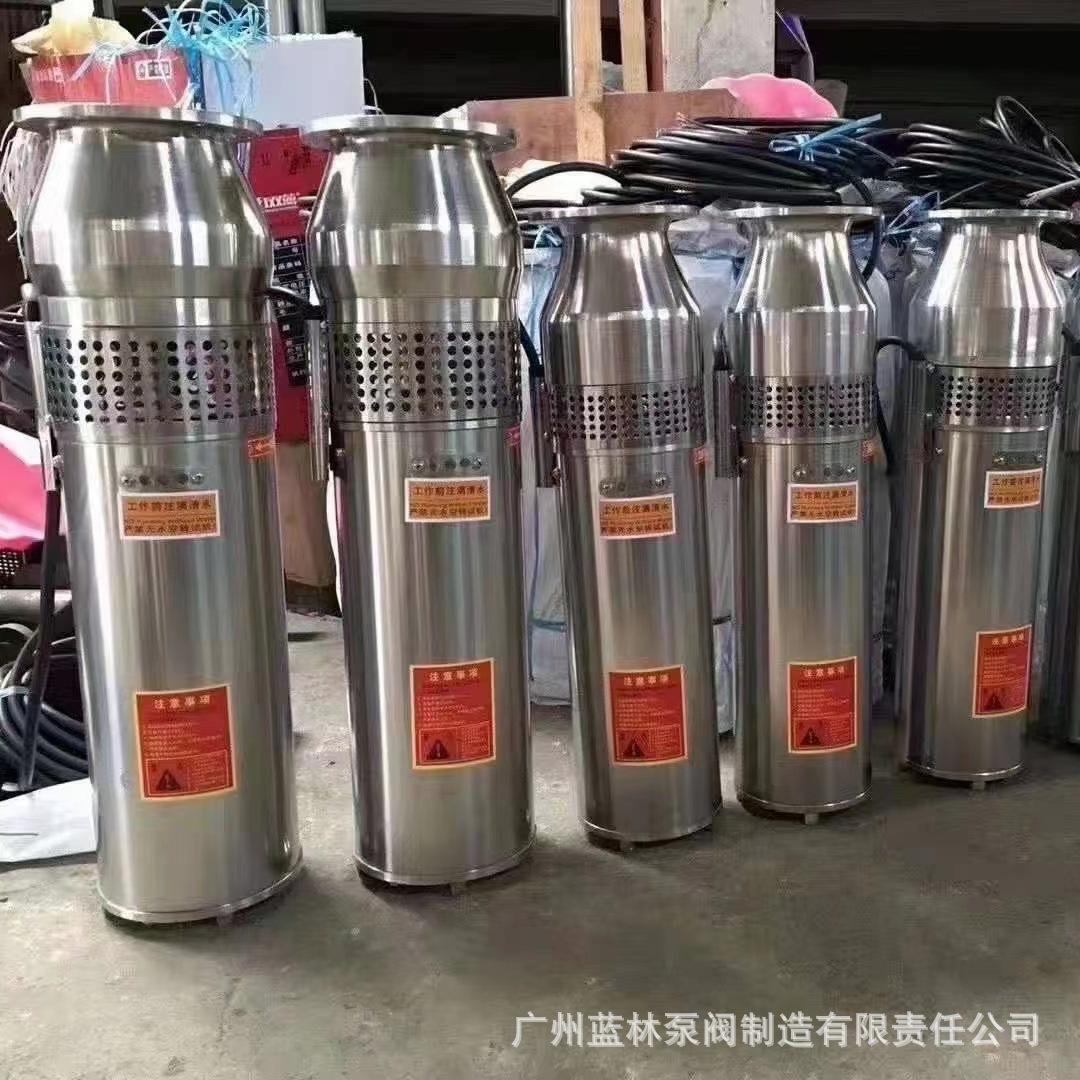

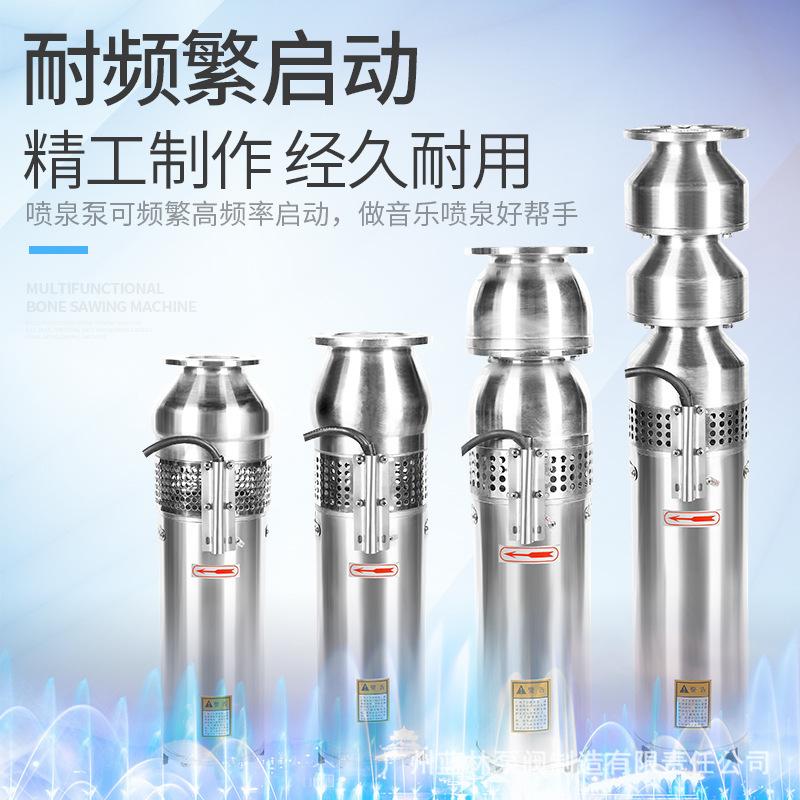

La parte de la bomba de agua de varias especificaciones de bombas eléctricas está hecha de hierro fundido. Si el usuario tiene requisitos de resistencia a la corrosión, la parte de la bomba puede fabricarse de acero inoxidable o hierro fundido recubierto con materiales anticorrosivos y resistentes al desgaste, pero debe indicarse en el pedido. La parte de la bomba de agua está situada en la parte superior del motor y consta de un impulsor, álabes guía y un cuerpo de bomba. Las bombas de dos etapas y multietapa añaden un impulsor, un álabe guía intermedio y un cuerpo de bomba intermedio a cada etapa. La bomba de alta elevación está equipada con una válvula antirretorno reductora de presión para reducir la presión del golpe de ariete durante el apagado y evitar daños y accidentes a la bomba eléctrica.
4. Parte de control
La parte de control protege las partes del motor de la bomba eléctrica. Nuestra fábrica puede proporcionar a los usuarios los gabinetes de protección de control de arranque correspondientes. Los motores de más de 30 kW están equipados con interruptores de protección contra sobrecalentamiento en los extremos de los devanados del estator. Cuando la temperatura del motor sube demasiado, el interruptor se restablecerá automáticamente. El dispositivo de control configurado por el usuario debe proteger la bomba eléctrica contra sobrecarga, sobrecalentamiento, pérdida de fase, sobretensión y subtensión.
Nota: El modo de arranque del gabinete de protección de control es arranque escalonado por autoacoplamiento. Los usuarios pueden elegir el equipo de control correspondiente de nuestra fábrica o el equipo de control de otras unidades, pero pueden desempeñar un papel protector eficaz.
6. Secuencia de montaje
Secuencia de montaje del motor: estator--tapa inferior--conjunto de caja de terminales (incluido el conjunto de la placa de terminales)--rotor (incluido el ajuste a presión de los cojinetes)--cámara de aceite--deflector de agua--sección de entrada de agua--impulsor--álabe guía--anillo de sellado...impulsor--álabe guía final--tuercas y otros sujetadores--cuerpo de la bomba de salida de agua--varilla de tracción--válvula de retención--junta de tubería--red protectora--engrase y prueba de aire.
Secuencia de montaje de la bomba: Para bombas de una etapa y de dos etapas, instale la tapa de la bomba (algunos productos no tienen tapa de bomba) en la sección de entrada de agua del motor instalado - manguito del eje - impulsor - (incluyendo junta de ajuste) - cuerpo de la bomba de salida de agua - cabezal de conexión - cáncamo de elevación - rejilla de filtro.

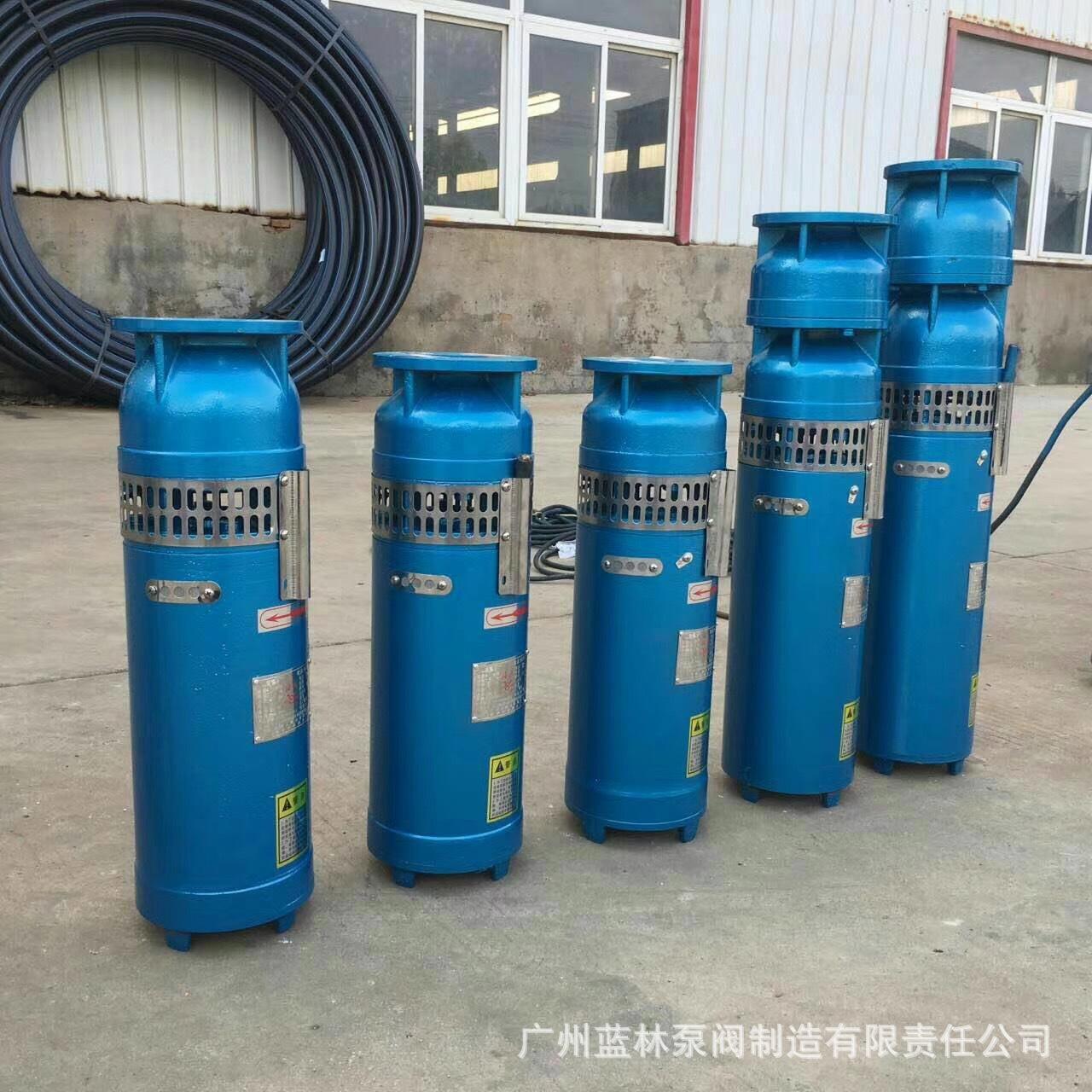

Para bombas de dos etapas y multietapa, agregue un manguito, impulsor, álabe guía y cuerpo de bomba intermedio por cada etapa adicional.
7. Siempre nos hemos adherido al concepto de calidad del producto desde el establecimiento de la fábrica.
La Fábrica de Bombas Lanlin selecciona los accesorios de los productos con gran cuidado, se esfuerza por la excelencia, baja tasa de defectos y alta tasa de aprobación. Durante el proceso de producción, se requiere que nuestros empleados aseguren que cada accesorio instalado esté intacto. Tenemos muchos procedimientos de prueba y pruebas repetidas.
Asegúrese de tener la tasa calificada de productos antes de salir de fábrica.
Al mismo tiempo, tratamos las solicitudes razonables de cada cliente y hacemos nuestro mejor esfuerzo para satisfacerlas. Para cada cliente que tiene preguntas durante las ventas o hace preguntas que no entiende, nos comunicaremos de manera oportuna y nos esforzaremos por resolverlas, para que el cliente comprenda nuestros productos y le brindaremos nuestro asesoramiento profesional.
La Fábrica Lanlin también puede personalizar varios modelos de productos según diferentes voltajes, como 110V 220V 440V 660V monofásico trifásico 50HZ60HZ todos se pueden personalizar.
Solo fabricamos bombas de aguas residuales, que no solo están hechas de materiales excelentes, sino que también tienen una calidad sobresaliente, superando con creces a productos similares.

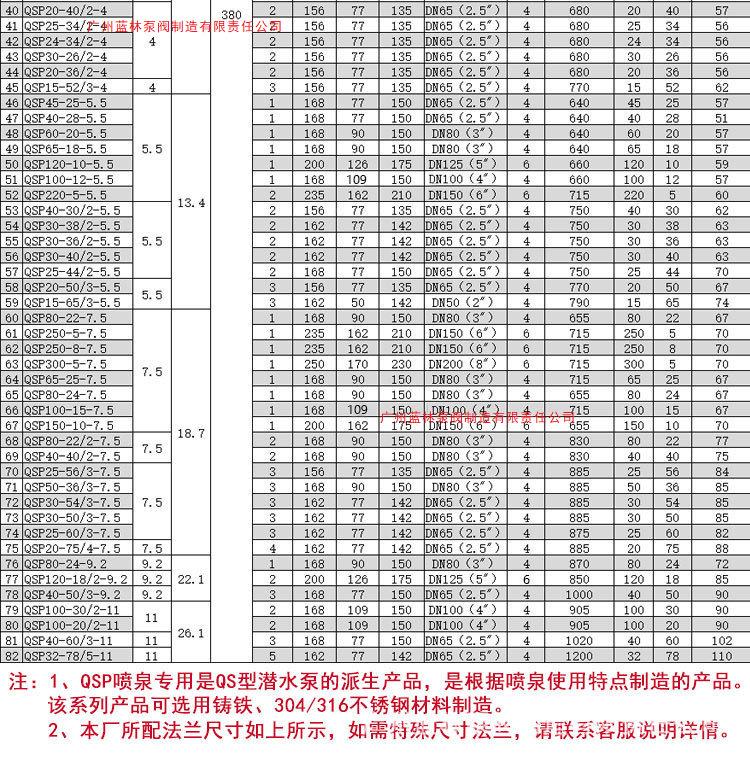

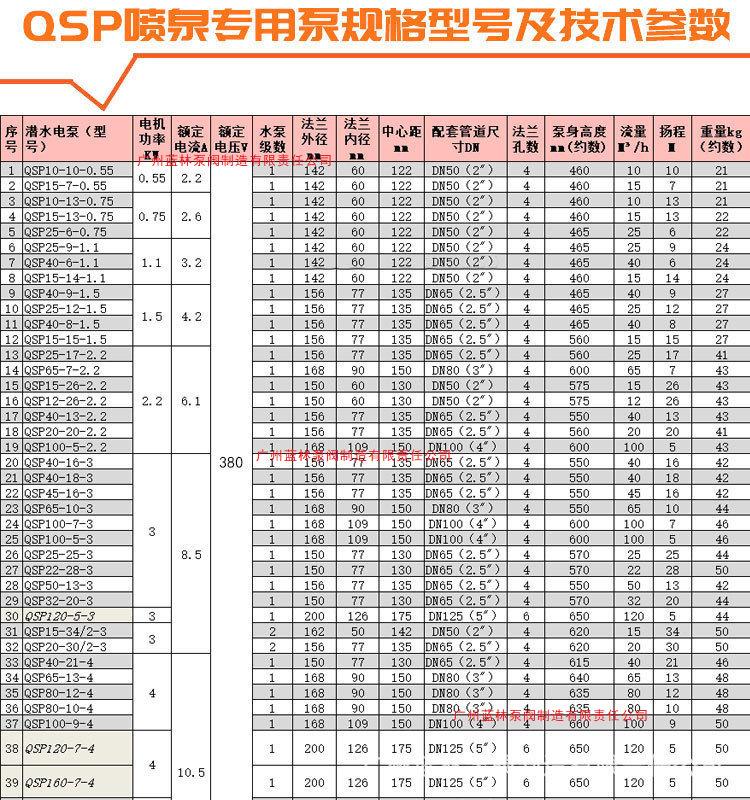

8. Tabla de parámetros del producto QY/QS (la misma que la tabla de parámetros QY/QS/QSP)
